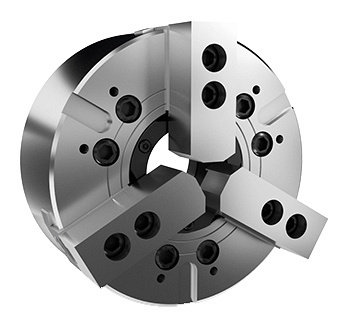

3-кулачковые зажимные патроны с большим проходным отверстием (с фланцем). Серия NB-200A

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Тайвань

Наружный Ø: 170 - 315 мм

Количество кулачков: 3 шт.

С большим проходным отверстием

С переходным фланцем

Модель	NB-306A5	NB-208A6	NB-210A8	NB-212A11
Диаметр сквозного отверстия, мм	52	66	78	122
Количество кулачков	3	3	3	3
Ход плунжера, мм	12	16	19	23
Ход кулачков, мм	5,4	7,4	8,8	10,6
Тяговое усилие (со стороны сжатия), кгс	5700	8973	-	15000
Тяговое усилие (со стороны тяги), кгс	2200	3500	4300	5800
Тяговое усилие (3 кулачка), кгс	-	-	11000	-
Рабочее давление, кгс/см²	18,4	20,5	27,5	20,5
Скорость вращения, об/мин	6000	4600	4200	3200
Масса, кг	14	24	37,4	65
Момент инерции, кг×м²	0,06	0,14	0,4	0,95
Соответствующий цилиндр	M1552	M1868	M1878	M2511
Соответствующий мягкий кулачок	HC06	HC08	HC10	HC12
Соответствующий твердый кулачок	HJ06	HJ08	HJ10	HJ12

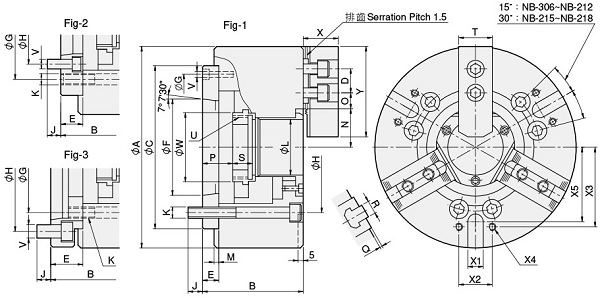

A, мм	170	210	254	315
B, мм	91	103	113	134
C (H6), мм	140	170	220	300
D, мм	20	25	30	30
E, мм	15	17	18	22
F, мм	82,563	106,375	139,719	196,869
G, мм	116	150	190	265
H, мм	104,78	133,35	171,45	235
J, мм	14,5	19,5	24	28
K	6×M10	6×M12	6×M16	6×M20
L, мм	52	66	78	122
M, мм	5	5	5	6
N max, мм	34,3	42	53	74,2
O, мм	9,25 - 18,25	11,75 - 23,75	14,25 - 33,75	12,75 - 36,75
P, мм	14 - 26	15,5 - 31,5	7,5 - 26,5	19 - 42
Q, мм	2	2	2	2
R, мм	12	14	16	21
S, мм	20	20	25	28
T, мм	32	37	42	52
U max	M60×2,0	M74×2,0	M87×2,0	M135×2,0
V, мм	3×M6	3×M6	6×M8	3×M10
W, мм	65	80	94	143
X1 (H12), мм	16	16	16	20
X2, мм	36	45	60	60
X3, мм	65	80	102	138
X4	M8	M8	M10	M10
