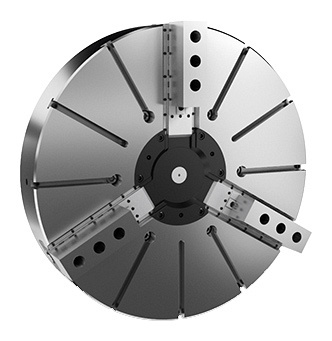

3-кулачковые зажимные патроны без проходного отверстия (без переходного фланца). Серии V/VIT/VE
-
Производитель: AUTOSTRONG
Страна: Тайвань
-
Наружный Ø: 1005 - 2000 мм
Количество кулачков: 3 шт.
Без проходного отверстия
Без переходного фланца
Узнать цену
Вы выбрали: 3-кулачковые зажимные патроны без проходного отверстия (без переходного фланца). Серии V/VIT/VE
Заказать лизинговый расчёт
Вы выбрали: 3-кулачковые зажимные патроны без проходного отверстия (без переходного фланца). Серии V/VIT/VE
Подобрать аналог
Вы выбрали: 3-кулачковые зажимные патроны без проходного отверстия (без переходного фланца). Серии V/VIT/VE
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
|
Модель
|
V-240 (40) | V-250 (50) | VIT-240 (40) | VIT-250 (50) | VIT-263 (63) | VE-250 (50) | VE-263 (63) | VE-279 (79) |
| Количество кулачков | 3 | 3 | 4 | 4 | 4 | 6 | 6 | 6 |
| Ход плунжера, мм | 57 | 57 | 57 | 57 | 60 | 57 | 60 | 60 |
| Радиальный ход кулачка (+ ручная установка), мм | 23 (+30) | 23 (+30) | 23 (+30) | 23 (+30) | 24 (+40) | 23 (+30) | 24 (+40) | 24 (+40) |
| Тяговое усилие, кгс | 180 | 180 | 180 | 180 | 200 | 180 | 200 | 200 |
| Усилие захвата, кгс | 320 | 320 | 320 | 320 | 360 | 320 | 360 | 360 |
| Рабочее давление, кгс/см² | 42,8 | 42,8 | 42,8 | 42,8 | 46,9 | 42Б8 | 46,9 | 46,9 |
| Скорость вращения, об/мин | 630 | 500 | 550 | 400 | 300 | 360 | 280 | 230 |
| Масса, кг | 645 | 890 | 700 | 940 | 1700 | 971 | 1800 | 2850 |
| Момент инерции, кг×м² | 82 | 168 | 89 | 177 | 518 | 183 | 584 | 1350 |
| Соответствующий цилиндр | MS250C | MS250 | MS250C | MS250 | MS250C | MS250 | MS250C | MS250C |
| Соответствующий мягкий кулачок | HJ40-1 | HJ40-1 | HJ40-1 | HJ40-1 | HJ40-1 | HJ40-1 | HJ40-1 | HJ40-1 |
| Соответствующий твердый кулачок | HC40-1 | HC40-1 | HC40-1 | HC40-1 | HC40-1 | HC40-1 | HC40-1 | HC40-1 |

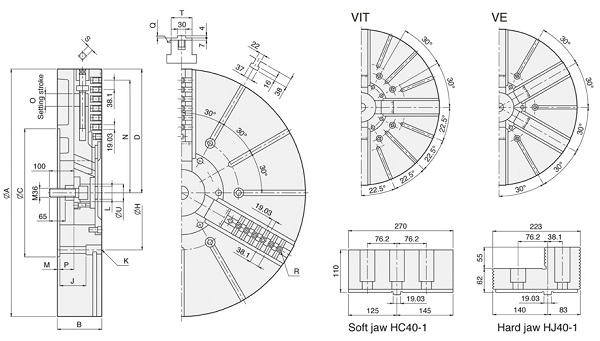

| A, мм | 1005 | 1250 | 1005 | 1250 | 1600 | 1250 | 1600 | 2000 |
| B, мм | 180 | 180 | 180 | 180 | 220 | 180 | 220 | 238 |
| C, мм | 520 | 520 | 520 | 520 | 720 | 520 | 720 | 720 |
| D, мм | 502 | 623 | 502 | 623 | 796 | 623 | 796 | 996 |
| H, мм | 463,6 | 463,6 | 463,6 | 463,6 | 647,6 | 463,6 | 647,6 | 647,6 |
| J, мм | 108 | 108 | 108 | 108 | 144 | 108 | 144 | 159 |
| K | M24 | M24 | M24 | M24 | M30 | M24 | M30 | M30 |
| L | M52×1,5 | M52×1,5 | M52×1,5 | M52×1,5 | M52×1,5 | M52×1,5 | M52×1,5 | M52×1,5 |
| M, мм | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| N max, мм | 457 | 563 | 457 | 563 | 738 | 563 | 738 | 914 |
| O, мм | 30 | 30 | 30 | 30 | 40 | 30 | 40 | 40 |
| P, мм | 2 - 59 | 2 - 59 | 2 - 59 | 2 - 59 | 22 - 82 | 2 - 59 | 22 - 82 | 40 - 100 |
| Q, мм | 4 | 4 | 4 | 4 | 6 | 4 | 6 | 6 |
| R | 7-M24 | 10-M24 | 7-M24 | 10-M24 | 13-M24 | 10-M24 | 13-M24 | 17-M24 |
| S, мм | 19 | 19 | 19 | 19 | 22 | 19 | 22 | 22 |
| T, мм | 85 | 85 | 85 | 85 | 110 | 85 | 110 | 110 |
| U, мм | 72 | 72 | 72 | 72 | 72 | 72 | 72 | 72 |
НАЗНАЧЕНИЕ:
Являются станочной оснасткой. Устанавливаются на токарные станки и обрабатывающие центры.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяются для закрепления деталей или инструмента на оси шпинделя.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
- есть возможность осуществлять зажимные операции с заготовками очень больших габаритов в условиях внешнего или внутреннего зажима;
- подходит для вертикальных машин благодаря защите передней поверхности направляющих;
- зажим осуществляется с помощью ручной радиальной установки главного кулачка заготовки.
