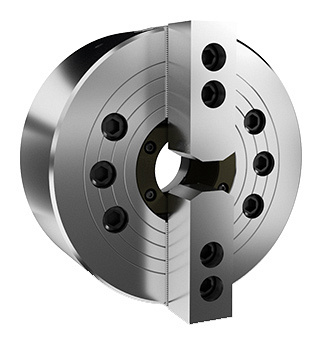

2-кулачковые зажимные патроны с проходным отверстием (без переходного фланца). Серия NT-200
Тайвань
Наружный Ø: 135 - 381 мм
Количество кулачков: 2 шт.
С проходным отверстием
Без переходного фланца

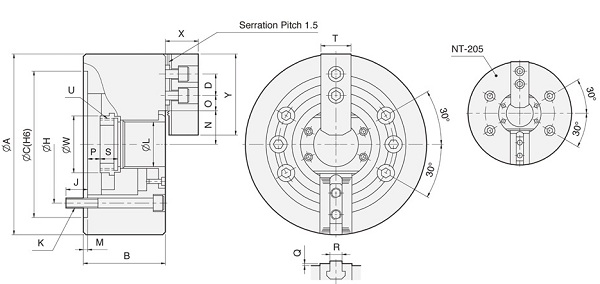

| Модель | NT-205 | NT-206 | NT-208 | NT-210 | NT-212 | NT-215 |
| Диаметр сквозного отверстия, мм | 33 | 45 | 52 | 75 | 91 | 117,5 |
| Ход плунжера, мм | 10 | 12 | 16 | 19 | 23 | 23 |
| Ход кулачков, мм | 5,4 | 5,5 | 7,4 | 8,8 | 10,6 | 10,6 |
| Тяговое усилие, кгс | 1189 | 1495 | 236 | 2927 | 3875 | 4823 |
| Усилие захвата, кгс | 2477 | 3875 | 5975 | 7546 | 9789 | 12236 |
| Рабочее давление, кгс/см² | 19,5 | 18,9 | 18,4 | 18,4 | 18,4 | 15,3 |
| Скорость вращения, об/мин | 7000 | 6000 | 5000 | 4200 | 3300 | 2500 |
| Вес, кг | 6,8 | 12,8 | 22 | 34 | 55 | 106 |
| Момент инерции, кг×м² | 0,017 | 0,054 | 0,163 | 0,306 | 0,717 | 2,17 |
| Соответствующий цилиндр | M1036 | M1246 | M1552 | M1875 | M2091 | M2511 |
| Соответствующий мягкий кулачок | HC05 | HC06 | HC08 | HC10 | HC12 | HC15 |
| Соответствующий твердый кулачок | HJ05 | HJ06 | HJ08 | HJ10 | HJ12 | HJ15 |
| Диапазон зажима (внешний диаметр), мм | 6 - 135 | 6 - 135 | 20 - 210 | 25 - 254 | 30 - 304 | 60 - 381 |
| A, мм | 135 | 169 | 210 | 254 | 304 | 381 |
| B, мм | 60 | 81 | 91 | 100 | 110 | 133 |
| C (H6), мм | 110 | 140 | 170 | 220 | 220 | 300 |
| D, мм | 14 | 20 | 25 | 30 | 30 | 43 |
| H, мм | 82,5 | 104,78 | 133,35 | 171,45 | 171,45 | 235 |
| J, мм | 15 | 16 | 20 | 22 | 23 | 35 |
| K | 4-M10×60 | 6-M10×80 | 6-M12×90 | 6-M16×100 | 6-M16×110 | 6-M20×135 |
| L, мм | 33 | 45 | 52 | 75 | 91 | 117,5 |
| M, мм | 4 | 5 | 5 | 5 | 6 | 6 |
| N max, мм | 26,5 | 32 | 38,7 | 51 | 61,3 | 82 |
| O, мм | 7,75 - 19,75 | 9,25 - 22,75 | 14,75 - 29,75 | 14,25 - 33,75 | 15,75 - 45,75 | 16,75 - 45,25 |
| P, мм | -9 - 1 | -1 - 11 | -1,5 - 14,5 | -10,5 - 8,5 | -15 - 8 | -16 - 7 |
| Q, мм | 2 | 2 | 2 | 2 | 2 | 5 |
| R, мм | 10 | 12 | 14 | 16 | 21 | 22 |
| S, мм | 20 | 19 | 20,5 | 25 | 28 | 43 |
| T, мм | 23 | 31 | 35 | 40 | 50 | 62 |
| U max | M40×1,5 | M55×2 | M60×2 | M85×2 | M100×2 | M130×2 |
| W, мм | 45 | 60 | 66 | 94 | 108 | 139 |
| X, мм | 31 | 37 | 38 | 43 | 51 | 66 |
| Y, мм | 54 | 73 | 95 | 110 | 130 | 165 |
