Матрица T80.08.88

Матрица T80.08.88
  • Производитель: ROLLERI

    Страна: Италия

  • Тип матрицы: T-образная

    Угол матрицы: 88°

    Высота матрицы: 80 мм

    Макс. усилие: 100 т/м

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Матрица T80.08.88

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Матрица T80.08.88

Подобрать аналог

Вы выбрали: Матрица T80.08.88

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

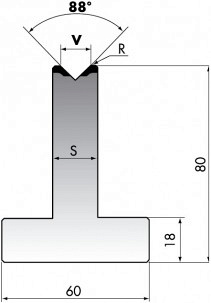

Модель T80-08-88 T80-08-88/C T80-08-88/F
Длина матрицы, мм 835 415 805
(200+50+40+20+15+10+370+100)
V Раскрытие, мм 8 8 8
R Радиус, мм 0,5 0,5 0,5
S Ширина, мм 14 14 14
Максимальное усилие, т/м 100 100 100
Вес, кг 13 6,5 13

Стандартные длины

Матрица T80-08-88, стандартные длины

Матрица T80-08-88, стандартные длины

Матрица T80-08-88, стандартные длины

НАЗНАЧЕНИЕ:

Матрица с одним раскрытием (ручьём) малой ширины предназначена для гибки малых и средних толщин листового металла. Не имеет возможности поворота. Изготовлена из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы.

На данной матрице возможна гибка листового металла на угол от 88° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке. Используется преимущественно для получения деталей с большими отгибными полками (сторонами), чем и обусловлена высота матрицы.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Матрица является гибочным инструментом. Устанавливается на листогибочный пресс и предназначена для гибки листового металла под заданным углом. Матрица применяется в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки.

Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.
