Матрица T120.08.30

Матрица T120.08.30
  • Производитель: ROLLERI     Страна: Италия
  • Тип матрицы: T-образная

    Угол матрицы: 30°

    Высота матрицы: 120 мм

    Макс. усилие: 35 т/м

  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Матрица T120.08.30

Заказать лизинговый расчёт

×

Вы выбрали: Матрица T120.08.30

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ
НАЗНАЧЕНИЕ:

Матрица с одним раскрытием (ручьём) малой ширины предназначена для гибки малых и средних толщин листового металла. Не имеет возможности поворота. Изготовлена из качественной конструкционной стали C45 (560-710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54-60 (1980-2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы.

На данной матрице возможна гибка листового металла на угол от 30° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке. Используется преимущественно для получения деталей с большими отгибными полками (сторонами), чем и обусловлена высота матрицы.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Матрица является гибочным инструментом. Устанавливается на листогибочный пресс и предназначена для гибки листового металла под заданным углом. Матрица применяется в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки.

Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.

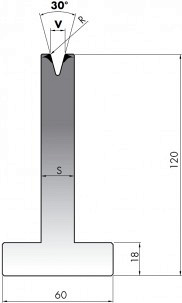

Модель T120-08-30 T120-08-30/C T120-08-30/F
Длина матрицы, мм 835 415 805
(200+50+40+20+15+10+370+100)

V Раскрытие, мм

8 8 8
R Радиус, мм 0,8 0,8 0,8
S Ширина, мм 18 18 18
Максимальное усилие, т/м 35 35 35
Вес, кг 18 8 18

Стандартные длины

Матрица T120-08-30, стандартные длины

Матрица T120-08-30, стандартные длины

Матрица T120-08-30, стандартные длины
