Станок для производства спирально-навивных воздуховодов SBKJ. Модель SBTF-1500C
-
Производитель: SBKJ
Страна: Китай
-
Ø трубы: 100 - 1500 мм
Толщина металла: 0,4 - 2,0 мм
Тип формирующих колец: полужесткие
Тип отрезки: плазма/фреза
Вес: 2300 кг
- Инструмент
- Компрессоры
Узнать цену
Вы выбрали: Станок для производства спирально-навивных воздуховодов SBKJ. Модель SBTF-1500C
Заказать лизинговый расчёт
Вы выбрали: Станок для производства спирально-навивных воздуховодов SBKJ. Модель SBTF-1500C
Подобрать аналог
Вы выбрали: Станок для производства спирально-навивных воздуховодов SBKJ. Модель SBTF-1500C
- Инструмент
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Производство прямых участков спирально-навивных воздуховодов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Широко применяются производителями систем вентиляции, воздушного отопления и воздухоочистки.
Круглые воздуховоды – это воздуховоды с круглым сечением, могут быть любого диаметра, обычно выполняются из оцинкованного листа или нержавеющей стали.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
|
ОТРЕЗНОЕ УСТРОЙСТВО Отрезка фрезой производится без заусенцев и получаемый край получается не острый, что обеспечивает безопасную эксплуатацию. А также для резки толщин больших чем 1,2 мм в станке реализовано устройство плазменной резки. |
 |

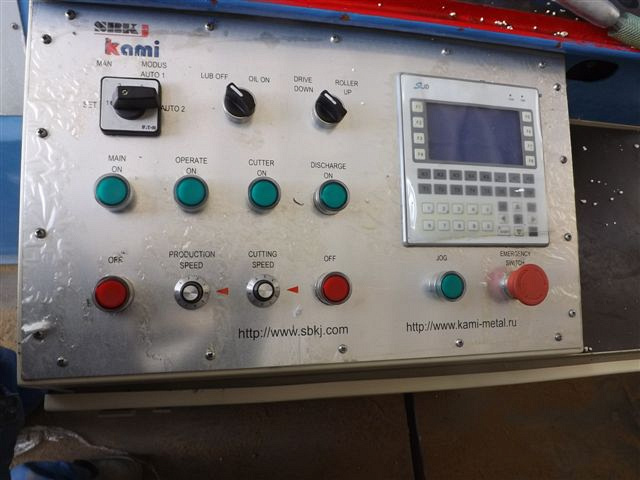

УПРАВЛЕНИЕ ОТ ЧПУ Управление линией осуществляется от системы ЧПУ. В комплект входит CAD/CAM программа. Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов. |
|

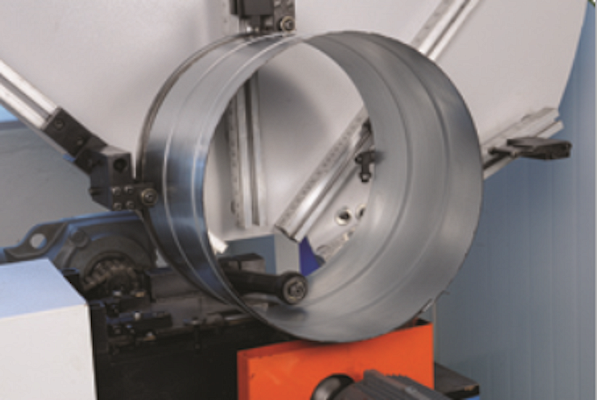

ПОЛУЖЕСТКИЕ ФОРМИРУЮЩИЕ КОЛЬЦА В комплект поставки входит набор формирующих колец Ø100 - Ø1500 мм |
|
|

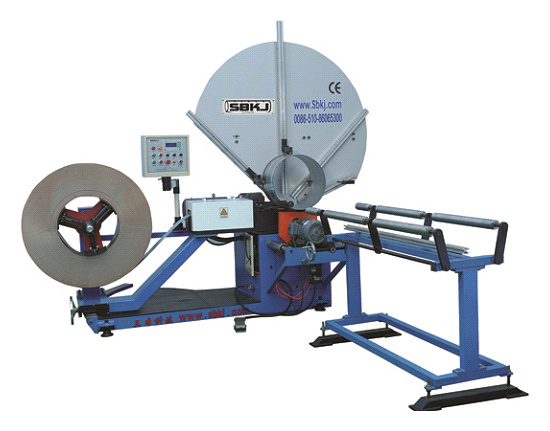

ЛИНИЯ ПО ПРОИЗВОДСТВУ СПИРАЛЬНО-НАВИВНЫХ ВОЗДУХОВОДОВ SBTF-1500C Представляет собой модель с надёжными механизмами, что делает её более производительной, экономичной и функциональной. Станок в отличии от модели SBTF-1500 предназначен для производства спирально-навивных воздуховодов Ø100 - Ø1500 мм с толщиной штрипсы до 2 мм. |
|
|
ТЕХНИЧЕСКИХ ПРОЦЕСС Состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесс навивки с герметичным закрытием «замка» витого воздуховода и отрезка в нужный размер. |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|
|
ПРОФИЛИРУЮЩИЙ СТАН С режущей оснасткой и формирующими роликами. |
 |

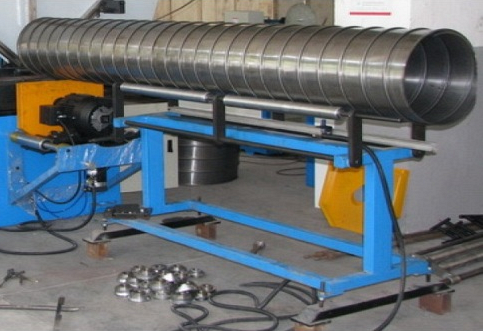

РАЗГРУЗОЧНЫЙ СТОЛ Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы. |
|
|
ДЕКОЙЛЕР (РАЗМОТЧИК) Вертикальный (макс.1 рулон). Грузоподъемность 1200 кг. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
|
ДОПОЛНИТЕЛЬНЫЙ РАЗГРУЗОЧНЫЙ СТОЛ
Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы. |
| Модель | SBTF-1500С |
| Диаметр трубы, мм | 100 - 1500 |
| Толщина металла, мм | 0,4 - 2,0 |
| Ширина штрипсы, мм | 137 |
| Скорость подачи, м/мин | 1 - 30 |
| Тип отрезного устройства | фреза |
| Система управления | PLC - контроллер |
| Мощность главного привода, кВт | 16,5 |
| Напряжение / частота, В/Гц | 380 / 50 |
| Габаритные размеры: | |
| Длина, мм | 3800 |
| Ширина, мм | 2160 |
| Высота, мм | 2720 |
| Вес, кг | 2300 |
