Китай
Ø трубы: 80 - 1500 мм
Толщина металла: 0,4 - 1,2 мм
Тип формирующих колец: полужесткие
Тип отрезки: фреза
Вес: 1708 кг
• Высокое качество готовой продукции при относительно невысокой стоимости станка.
• В стандартную комплектацию входит расширенный набор формирующих колец для изготовления диаметров от 80 до 1500 мм
НАЗНАЧЕНИЕ:
Производство прямых участков спирально-навивных воздуховодов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Широко применяются производителями систем вентиляции, воздушного отопления и воздухоочистки.
Круглые воздуховоды – это воздуховоды с круглым сечением, могут быть любого диаметра, обычно выполняются из оцинкованного листа или нержавеющей стали.

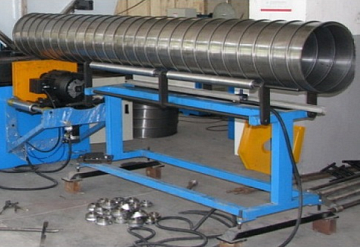

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ОТРЕЗНОЕ УСТРОЙСТВО Отрезка фрезой производится без заусенцев и получаемый край получается не острый, что обеспечивает безопасную эксплуатацию. А также для резки толщин больших чем 1,2 мм в станке реализовано устройство плазменной резки. |
| | УПРАВЛЕНИЕ ОТ ЧПУ Управление линией осуществляется от системы ЧПУ. В комплект входит CAD/CAM программа. Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов. |
| ПОЛУЖЕСТКИЕ ФОРМИРУЮЩИЕ КОЛЬЦА В комплект поставки входит набор формирующих колец Ø80 - Ø1500 мм | |

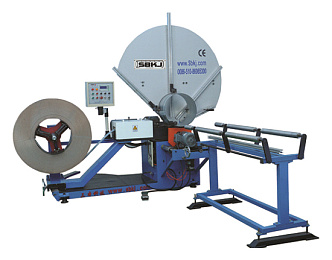

| ЛИНИЯ ПО ПРОИЗВОДСТВУ СПИРАЛЬНО-НАВИВНЫХ ВОЗДУХОВОДОВ SBTF-1500 Представляет собой модель с надёжными механизмами, что делает её более производительной, экономичной и функциональной. | |
| ТЕХНИЧЕСКИЙ ПРОЦЕСС Состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка» на прокатных роликах, процесс навивки с герметичным закрытием «замка» витого воздуховода и отрезка в нужный размер. | |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| | ПРОФИЛИРУЮЩИЙ СТАН С режущей оснасткой и формирующими роликами. |
| | РАЗГРУЗОЧНЫЙ СТОЛ Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы. |
| | ДЕКОЙЛЕР (РАЗМОТЧИК) Вертикальный (макс.1 рулон). Грузоподъемность 1200 кг. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | ДОПОЛНИТЕЛЬНЫЙ РАЗГРУЗОЧНЫЙ СТОЛ Стол имеет ручную регулировку приемных роликов в зависимости от диаметра трубы. |
