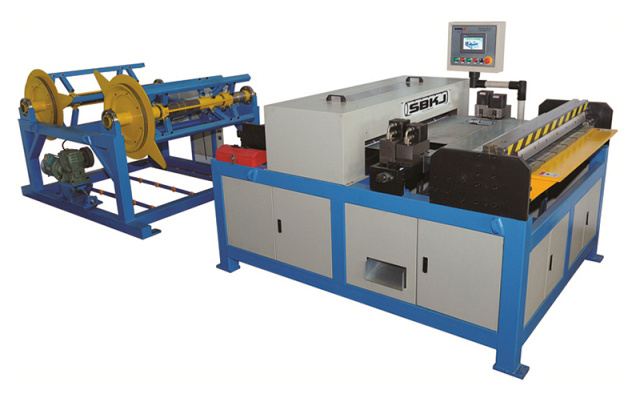

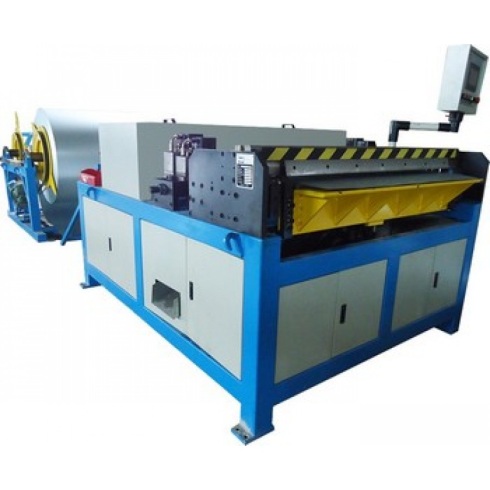

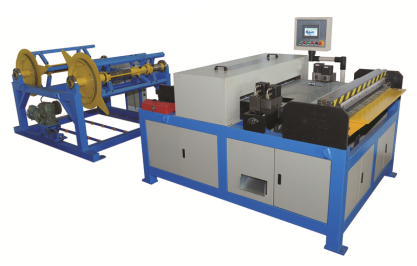

Линия по производству прямоугольных воздуховодов SBKJ SBAL-III
Макс. рабочая скорость линии: 18 м/мин
Толщина металла: 0,5 - 1,2 мм
Ширина металла: 1250; 1550 мм
Вес: 3250; 4000 кг
- Высокая рабочая скорость - до 18 м/мин
- В стандартную комплектацию входит двойной размотчик, грузоподъемностью, каждый по 8 тонн
- ЧПУ станка на базе промышленного контроллера
НАЗНАЧЕНИЕ:
Станок предназначен для производства прямых участков прямоугольных воздуховодов.
Линия SBAL-III состоит из разматывателя металлического листа, листоправильного устройства, системы нанесения ребер жесткости, системы угловой и прямоугольной высечек, и гидравлических листогиба и гильотины.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Широко применяются производителями систем вентиляции, воздушного отопления и воздухоочистки.
Прямоугольные воздуховоды – это воздуховоды с прямоугольным сечением, могут быть любого диаметра, обычно выполняются из оцинкованного листа или нержавеющей стали.

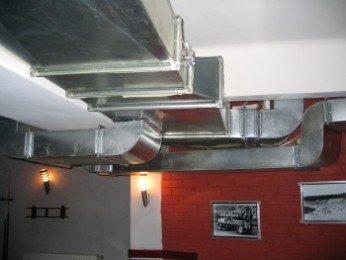

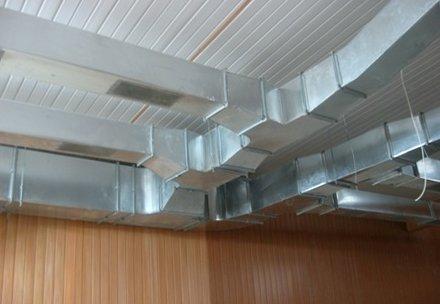

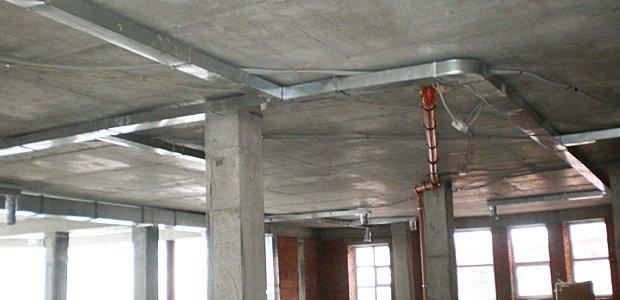

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

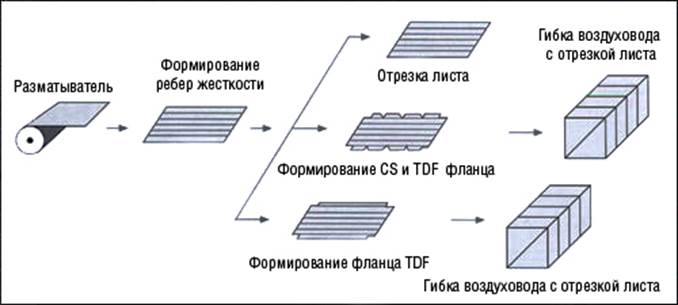

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() | РАЗМАТЫВАТЕЛЬ РУЛОННОГО МЕТАЛЛИЧЕСКОГО ЛИСТА Машина имеет двойной размотчик для быстрой переналадки с одной толщины на другую. |

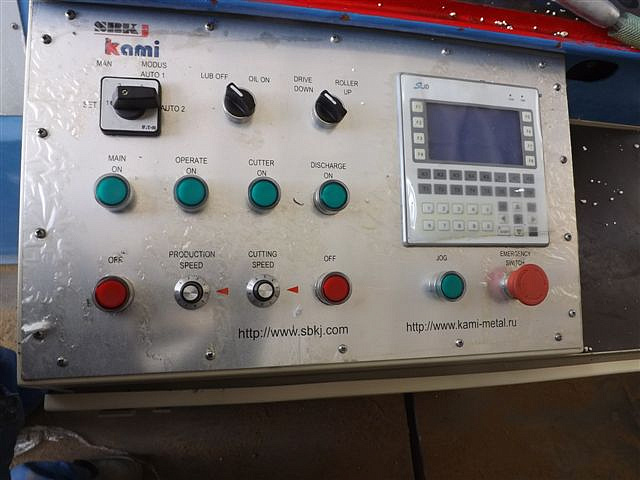

![]() | УПРАВЛЕНИЕ ОТ ЧПУ Линия автоматически управляется от системы ЧПУ с высокоточными сервомоторами с обратной связью, что позволяет достичь высокой точности, производительности и надежности работы линии. |
ВЫСОКАЯ РАБОЧАЯ СКОРОСТЬ И ТОЧНОСТЬ Максимальная рабочая скорость линии – 18 м/мин.Отклонение длины ± 0,5 мм. Отклонение диагональности ± 0,8 мм. Использование данной линии позволяет получать до 1000 м² воздуховодов за смену. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
![]() | УГЛОВЫСЕЧНЫЕ ПРИСПОСОБЛЕНИЯ Системы угловой и прямоугольной высечки. |
![]() | ГИДРАВЛИЧЕСКИЙ ЛИСТОГИБ С поворотной балкой и гидравлическая гильотина, отрезающая готовый воздуховод. |
![]() | ЛИСТОПРАВИЛЬНОЕ УСТРОЙСТВО И система нанесения ребер жесткости. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
![]() | ДОПОЛНИТЕЛЬНЫЙ РАЗМОТЧИК |
