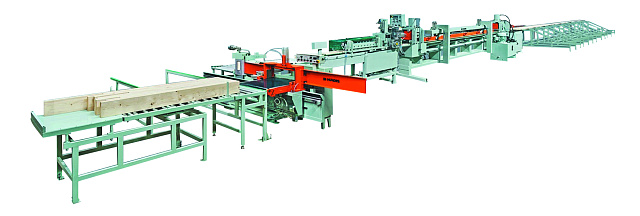

Линия продольного сращивания с прессом бесконечного типа Kadis DFK 4 / DPK 5
-
Производитель: Kadis
-
Длина ламели на входе: до 3000 мм
Ширина ламели: 250 мм
Кол-во шипорезов: 1
Тип: полуавтомат
Узнать цену
Вы выбрали: Линия продольного сращивания с прессом бесконечного типа Kadis DFK 4 / DPK 5
Заказать лизинговый расчёт
Вы выбрали: Линия продольного сращивания с прессом бесконечного типа Kadis DFK 4 / DPK 5
Подобрать аналог
Вы выбрали: Линия продольного сращивания с прессом бесконечного типа Kadis DFK 4 / DPK 5
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Предназначена для сращивания ламели любой заданной длины с высокой точностью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
В основном применяется на предприятиях, выпускающих строительный брус, балки перекрытия и элементы клеёных деревянных конструкций.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

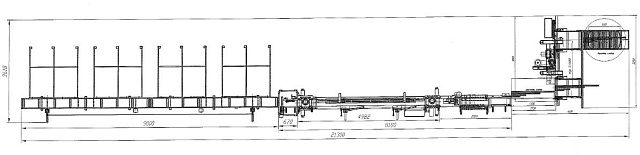

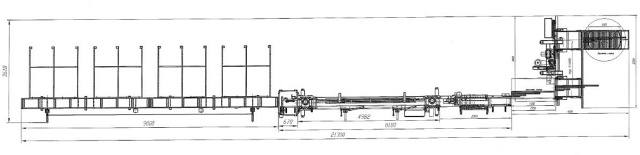

СХЕМА ОБРАБОТКИ:
|
|
|
|
|
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|

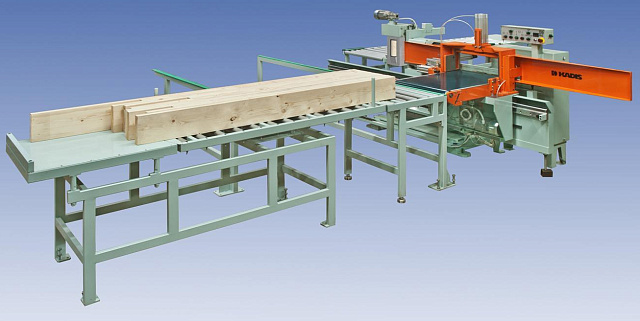

ПОВОРОТНЫЙ СТОЛ НА ШИПОРЕЗЕ Позволяет работать с заготовками длиной свыше 3000 мм. |
|
ПЕРЕМЕЩЕНИЕ КАРЕТКИ Электромеханическое на зубчатой рейке. |
|
УЗЕЛ ПОПЕРЕЧНОЙ ПОДАЧИ Предназначен для поштучной подачизаготовок на транспортёр, снабжён лентой для подачи. |
|
ТРАНСПОРТЕР ПОДАЧИ ЗАГОТОВОК С предварительной подпрессовкой. Имеет счётчик пути (энкодер). |
|

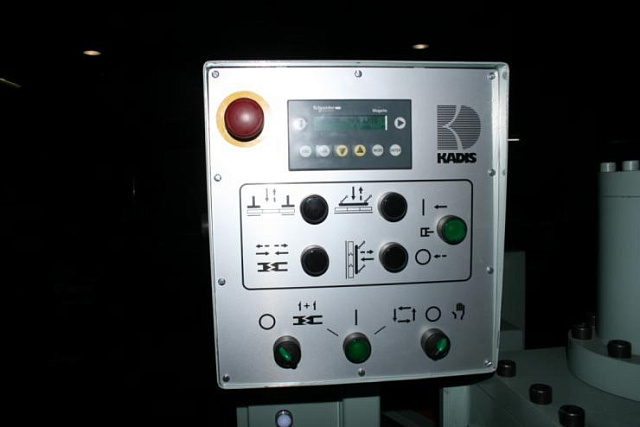

УПРАВЛЕНИЕ Пресс управляется контроллером (PLC), позволяющим разделять прессуемую доску на заготовки заданной длины. Пульт управления на русском языке с производственной статистикой. |
|
ПРИЁМНЫЙ РОЛЬГАНГ В базовой комплектации оснащена 12 м приёмным рольгангом с выталкивателями спрессованной по длине заготовки. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| ЗАГРУЗОЧНЫЙ / РАЗВОРОТНЫЙ СТОЛ |
| ШИПОРЕЗНЫЙ СТАНОК DFK-4, С УЗЛОМ НАНЕСЕНИЯ КЛЕЯ |
| СТОЛ ДЛЯ РАЗГРУЗКИ НАРЕЗАННЫХ ЗАГОТОВОК |
| ЛЕНТОЧНЫЙ ТРАНСПОРТЁР |

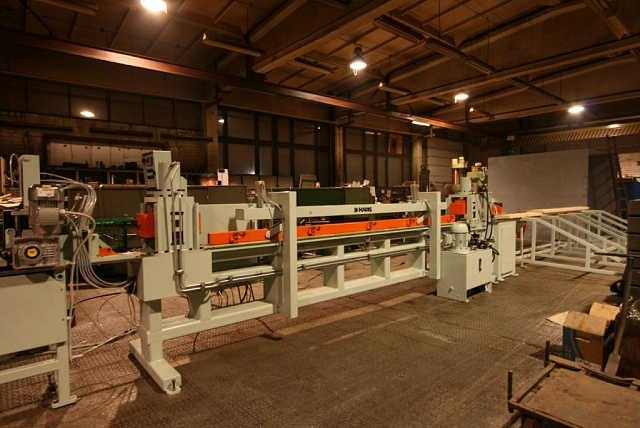

| ГИДРАВЛИЧЕСКИЙ ПРЕСС БЕСКОНЕЧНОГО ТИПА DPK-5 |
| ТОРЦОВОЧНАЯ ПИЛА |
| ПРИЁМНЫЙ СТОЛ С ВЫТАЛКИВАТЕЛЯМИ И СУППОРТАМИ ДЛЯ ГОТОВЫХ ИЗДЕЛИЙ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| ИНСТРУМЕНТ |
| УВЕЛИЧЕНИЕ ДЛИНЫ РОЛЬГАНГА |
| Модель | DFK-4 (шипорезный станок) |
| Размеры заготовок | |
| Высота, мм | 20 - 205 (250 - опция) |
| Длина, мм |
200 - 3000 (с возможностью обрабатывать заготовки более 3000 мм) |
| Ширина пакета, мм | 600 |
| Скорость подачи, м/мин | 1 - 18 |
| Производительность, пакетов/мин | до 2 |
| Тип перемещения шипорезной каретки | электромеханический по зубчатой рейке |
| Длина минишипа, мм | 10 / 11; 15 / 16,5 |
| Диаметр фрез, мм | 160 - 170 |
| Мощность двигателя фрезерного шпинделя, кВт | 15 (18 - опция) |
| Мощность двигателя пилы, кВт | 7,5 |
| Давление в пневмосети, мПа | 0,8 |
| Габаритные размеры: | |
| Длина, мм | 5580 |
| Ширина, мм | 3800 |
| Высота, мм | 1600 |
| Вес, кг | 2600 |
| Модель | DPK-5 (гидравлический бесконечный пресс) |
| Длина доски после одного цикла сращивания, мм | 4000 |
| Максимальная сила прессования, кН | 110 |
| Производительность пресса, м/мин. | 10,5 |
| Длина сращенной доски | неограниченна |
| Длина заготовок, мм | от 200 |
| Ширина заготовок, мм | 65…205 (230-опция) |
| Высота заготовок, мм | 20…60 |
| Двигатель торцовочной пилы, кВт | 4 |
| Диаметр пильного диска, мм | 500 (Z=120) – не входит в комплект |
| Мощность гидростанции, кВт | 5,5 |
| Вес, кг | 3900 |
