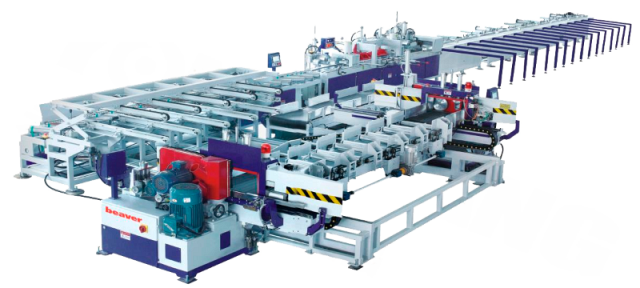

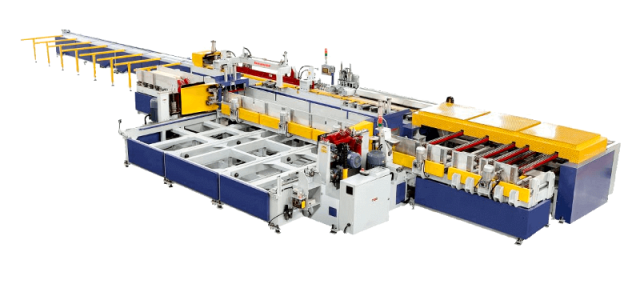

Автоматическая линия сращивания по длине Beaver 250XS

НАЗНАЧЕНИЕ:

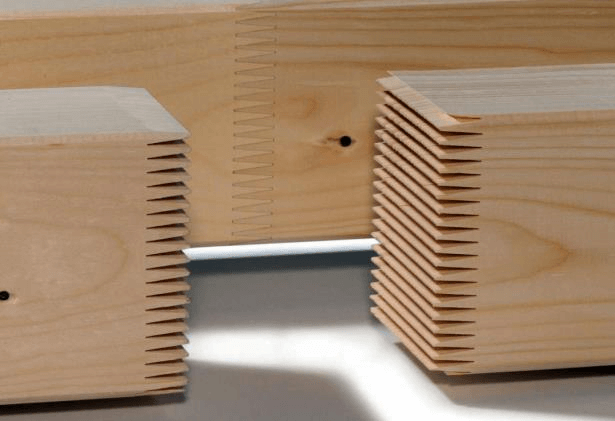

Автоматическая линия сращивания древесины по длине модель «Beaver 250XS» применяется для сращивания ламелей, брусков и досок длиной от 800 мм до 3000 мм и шириной до 250 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер сращенной заготовки – не ограничен. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов по отношению к пласти склеиваемых заготовок и формировать заплечики по необходимости.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

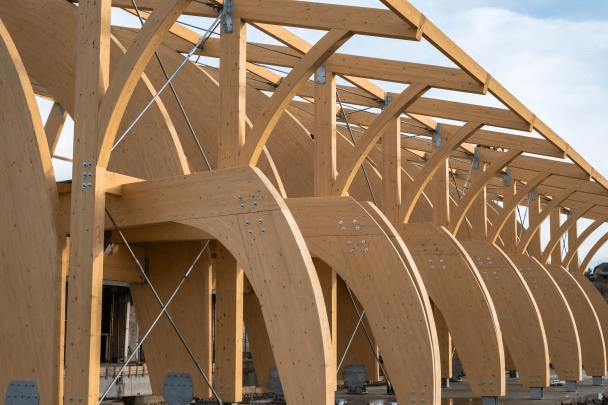

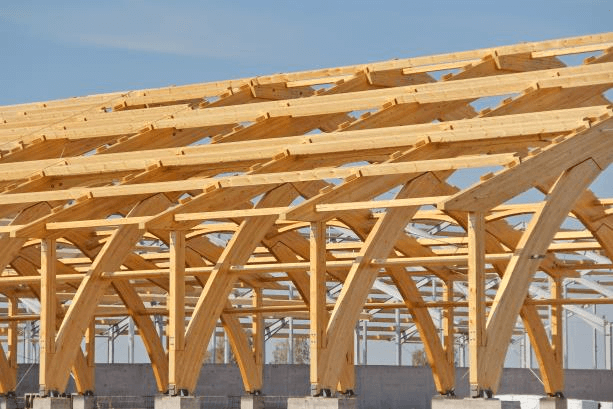

Автоматическая линия сращивания Beaver 250ХS применяется на предприятиях по производству клееного строительного бруса, КДК (клееной деревянной балки), клееного оконного бруса, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращѐнную заготовку заданного размера большого сечения.

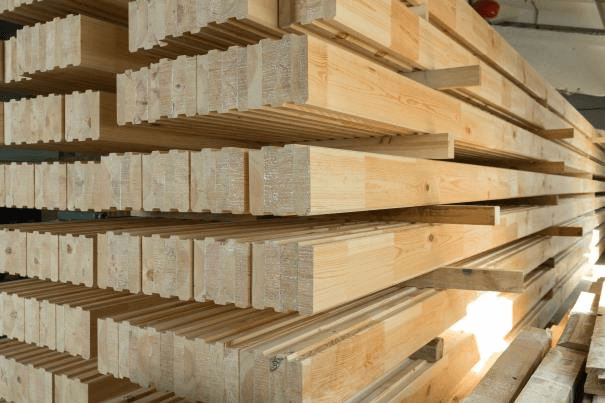

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

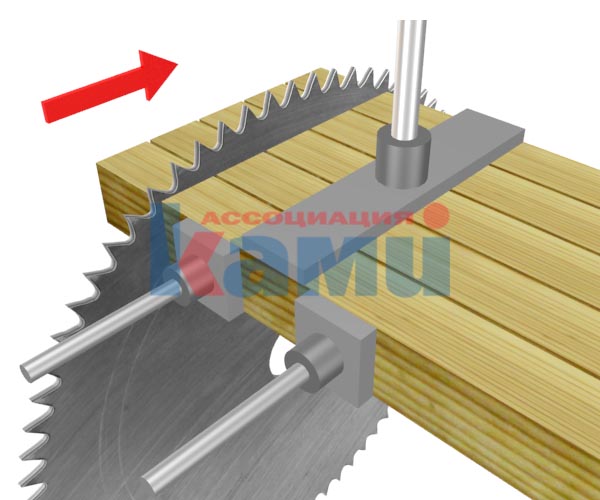

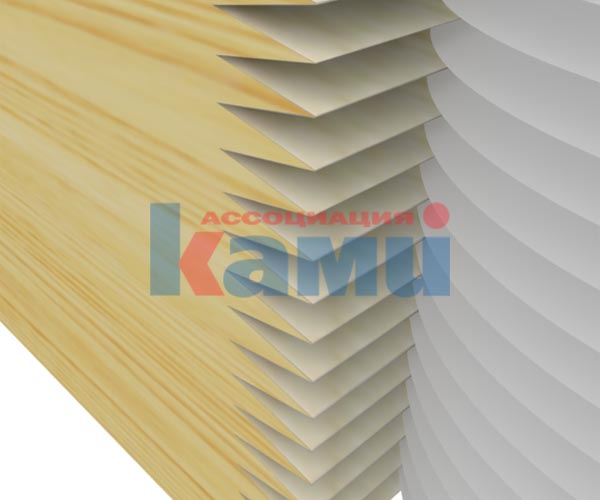

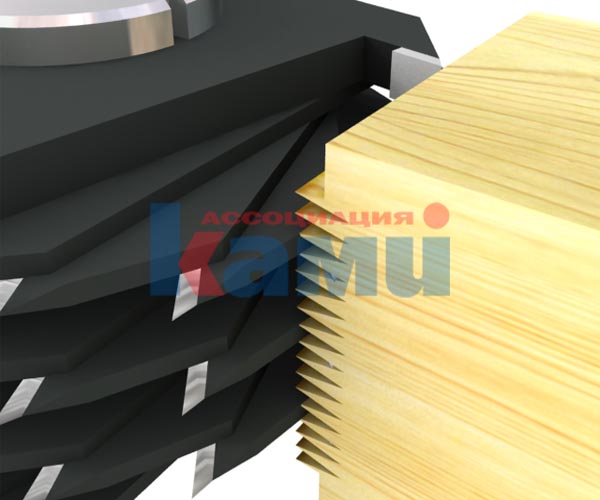

1. Торцовка пакета ламелей и формирование заплечиков на 1-м и 2-м шипорезном станке	2. Фрезерование шипа и формирование заплечиков на 1-м и 2-м шипорезном станке	3. Нанесение клея на торецс шипами заготовок после второго такта фрезерования
4. Стыковка заготовок с предварительным прессованием	5. Основное торцевое прессование в прессе	6. Выгрузка срощенной заготовки на приемные лучи

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

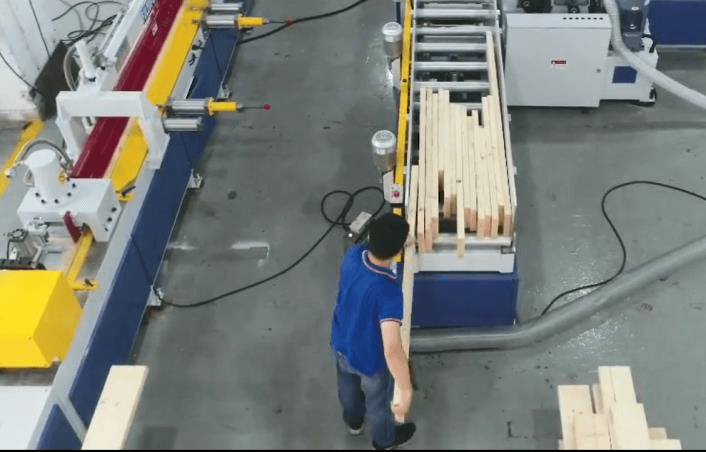

	АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ Линия сращивания обслуживается одним оператором. Оператор только загружает заготовки в рабочую зону. Все дальнейшие операции, в том числе выгрузка заготовок производятся полностью в автоматическом режиме с производительностью до 20 м/мин (зависит от сечения, породы древесины и количества заготовок на входе)
	МОЩНАЯ КОНСТРУКЦИЯ Линия сращивания спроектирована с колоссальным запасом прочности для работы с заготовками большого сечения и массы.
	ПАКЕТ ЗАГОТОВОК Максимальный размер пакета заготовок ширина- 590 мм, длина – 3000 мм.

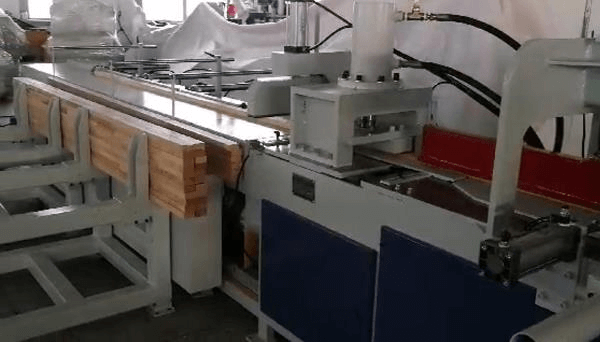

	РОЛИКОВЫЙ КОНВЕЙЕР Оснащен мощными приводными ролками увеличенного диаметра для предварительного наживления и прессования заготовок перед прессом.

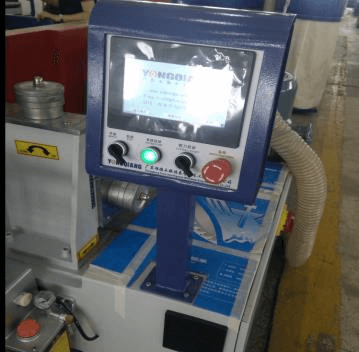

	СЕРВОДВИГАТЕЛЬ и PLC панель Позволяет задать разную скорость подачи каретки в зависимости от режима обработки. Позволяет достичь производительности до 20 м/мин.

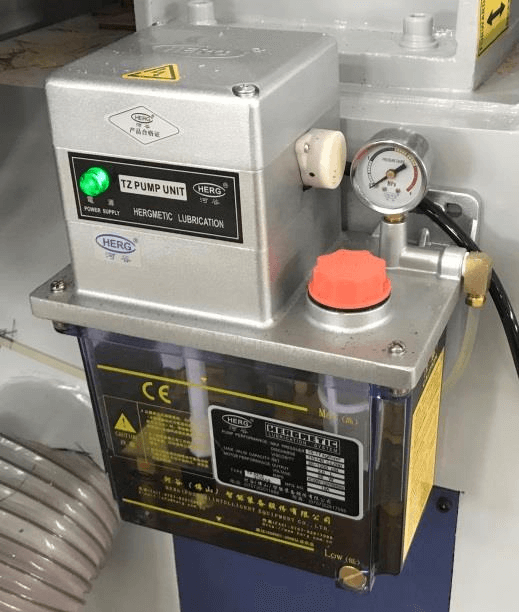

	АВТОМАТИЧЕСКИЙ НАСОС Автоматическая смазка узлов шипорезной группы.

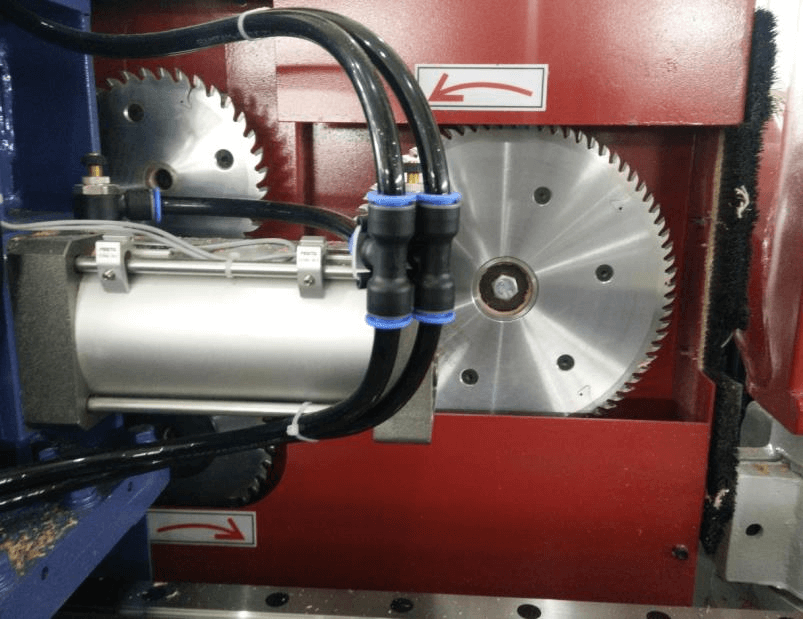

	ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ Позволяют формировать заплечики на заготовках. Имеют независимые электродвигатели.

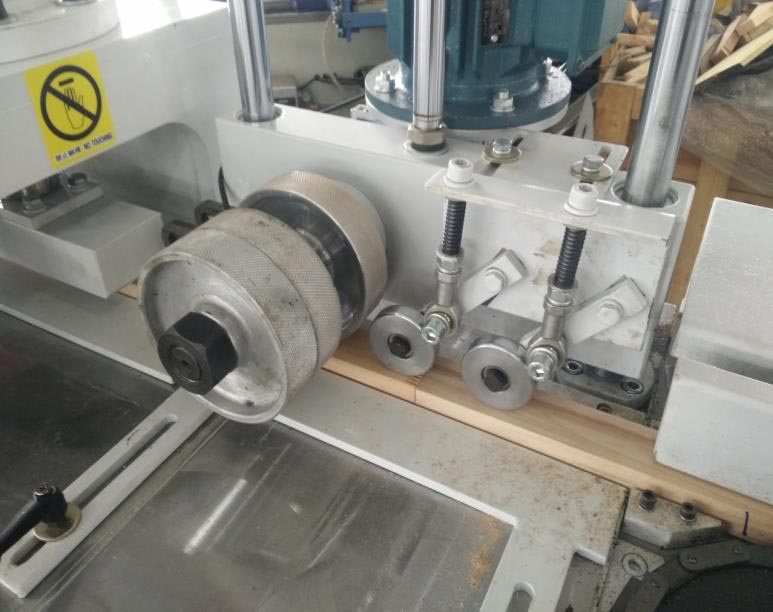

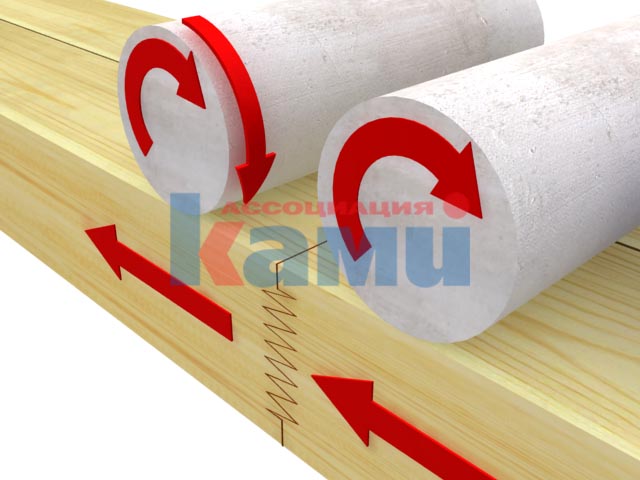

	ПОДПРЕССОВОЧНЫЙ УЗЕЛ Приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки.

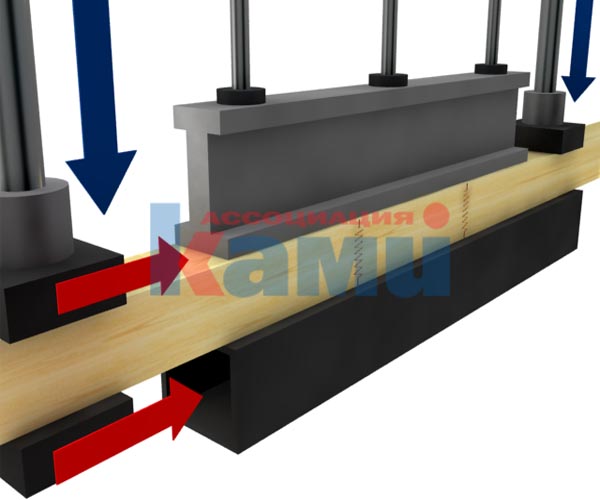

	ФИКСАЦИЯ ЗАГОТОВКИ ПРИ ПРЕССОВАНИИ Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2 – мя гидроцилиндрами.
	БОКОВЫЕ ТОЛКАТЕЛИ  Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращѐнной заготовки на приемный стол.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

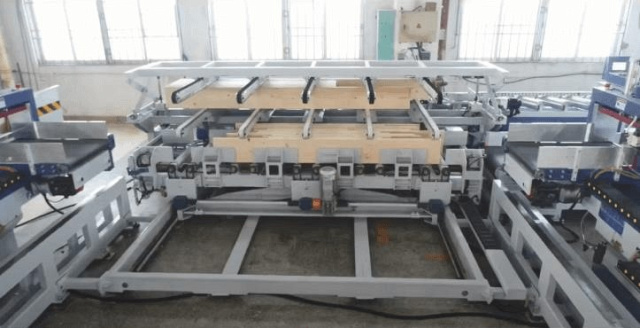

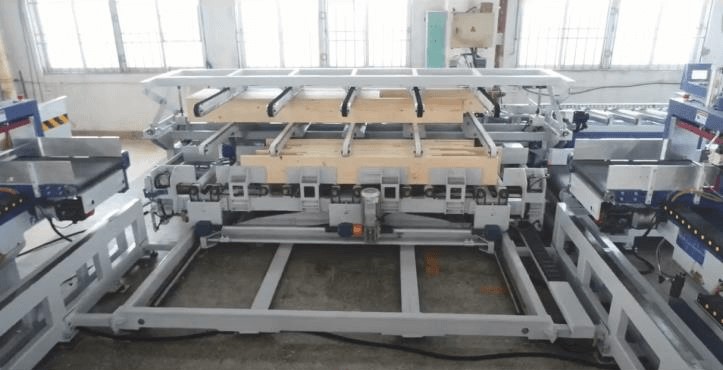

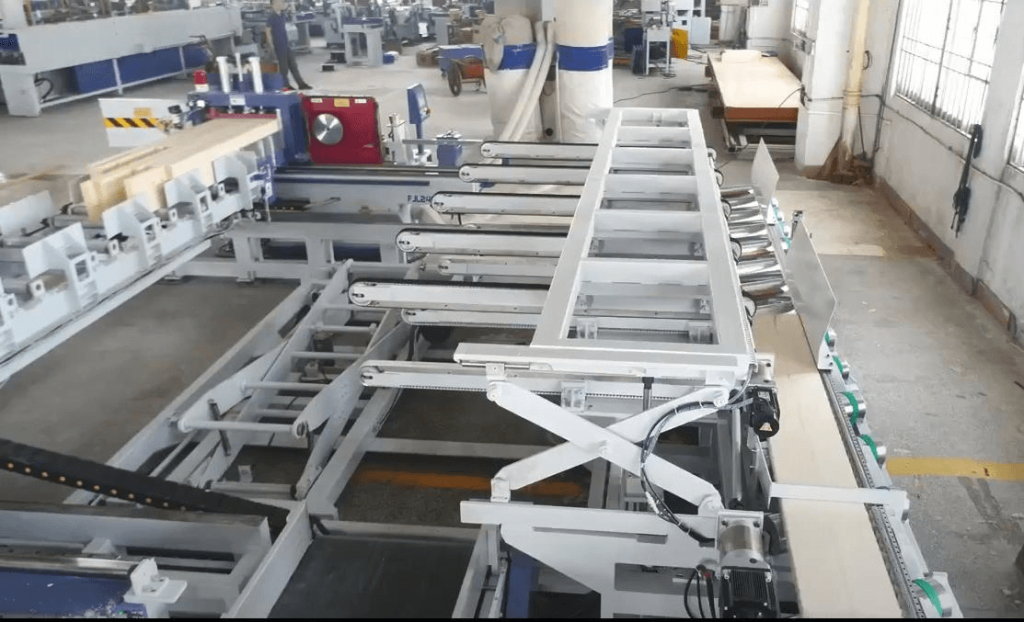

АВТОМАТИЧЕСКИЙ УКЛАДЧИК Позволяет автоматизировать процесс выгрузки сращѐнных заготовок, исключая 2 человек на приемке заготовок

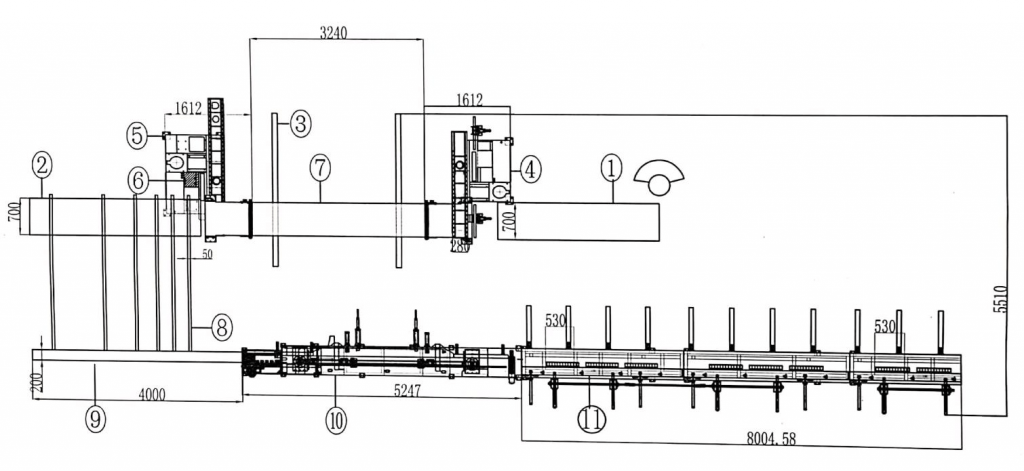

СОСТАВ ЛИНИИ:

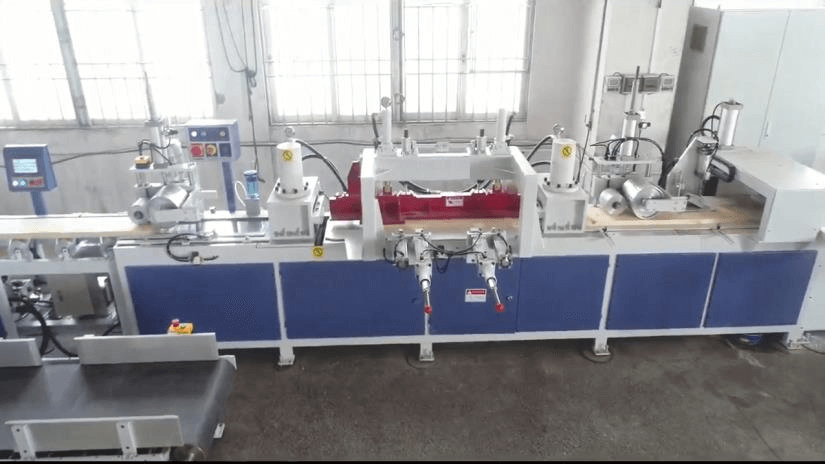

• два автоматических шипорезных станка (4, 5)
• пресс для сращивания по длине бесконечного типа (10)
• каретка (7)
• транспортирующие конвейеры и сбрасыватель (1, 2, 3, 6, 8,11)
• накопительный транспортѐр для предварительной предпрессовки и сборки плети (9)

НА ЛИНИИ ВЫПОЛНЯЮТСЯ СЛЕДУЮЩИЕ ОПЕРАЦИИ:

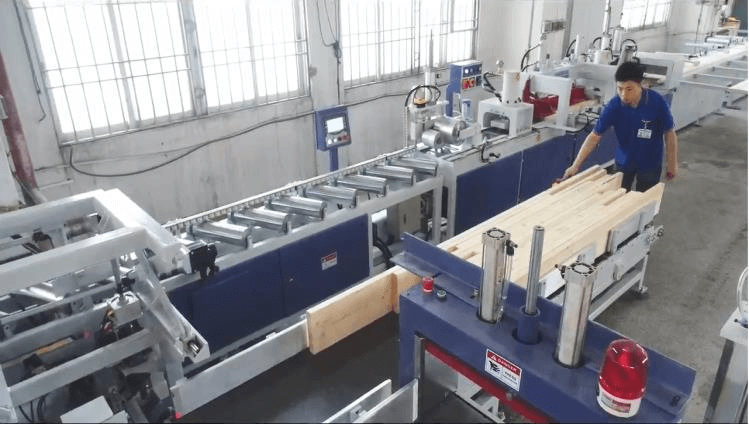

• Набор пакета заготовок производится на конвейере (1) оператором.
• Автоматическая подача пакета заготовок в рабочую зону на каретку 7, которая перемещается по
  направляющим (3), где заготовки торцуются и производится нарезание шипа с двух сторон на шипорезных станках (4, 5) с одновременным нанесением клея на шипорезном станке (4);
• Поштучная подача заготовок с конвейера (8) на подающий подпрессовочный роликовый стол (9)
• Прессование заготовок в плеть на стыковочном прессе (10)

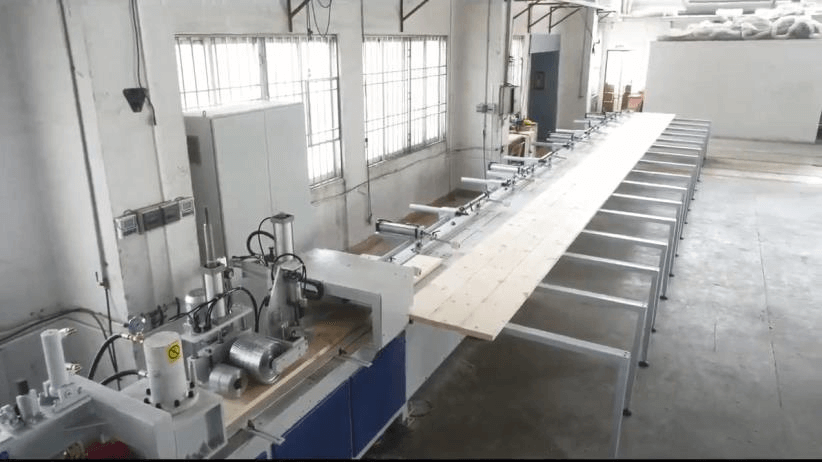

• Далее происходит автоматическое продвижение сращѐнной заготовки на приемный стол 11, на
• котором установлен датчик, отмеряющий необходимую длину.

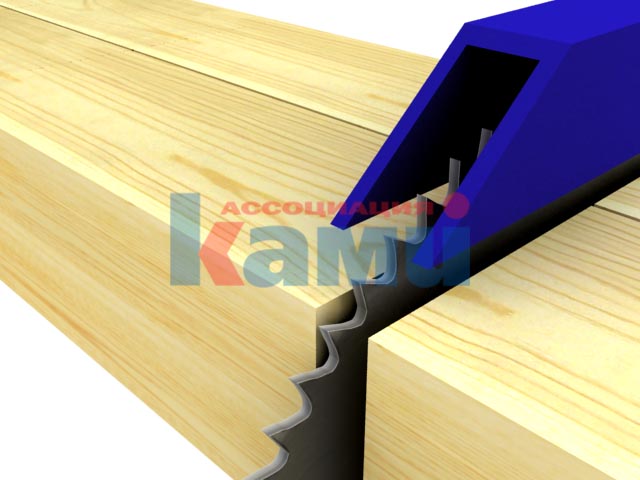

• По достижении датчика длины происходит торцовка сращѐнной заготовки на прессе (10)

Данные операции производятся в автоматическом режиме с автоподачей заготовок.
