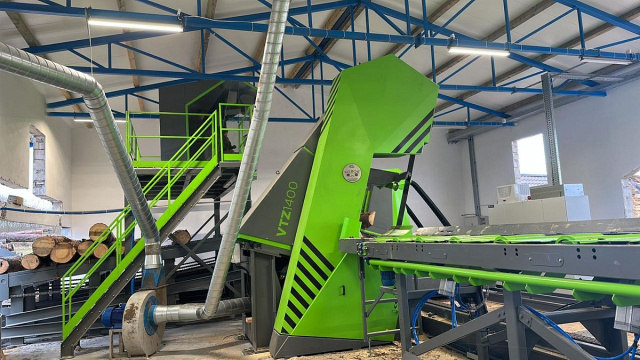

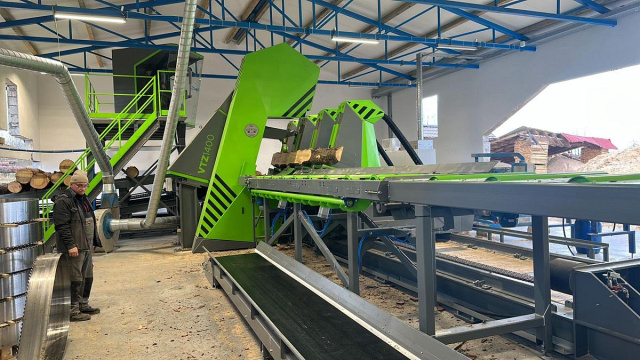

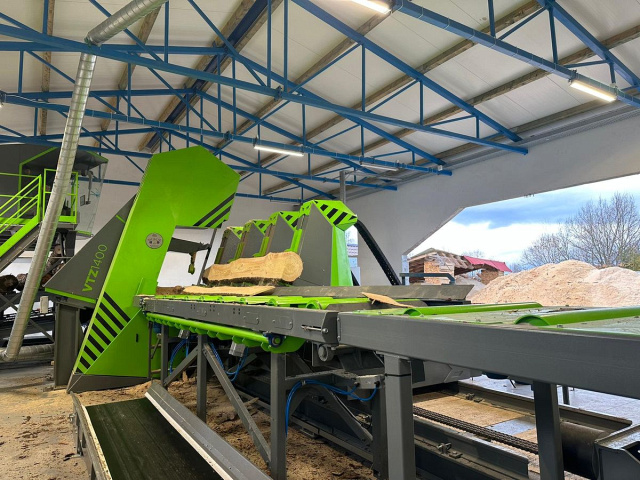

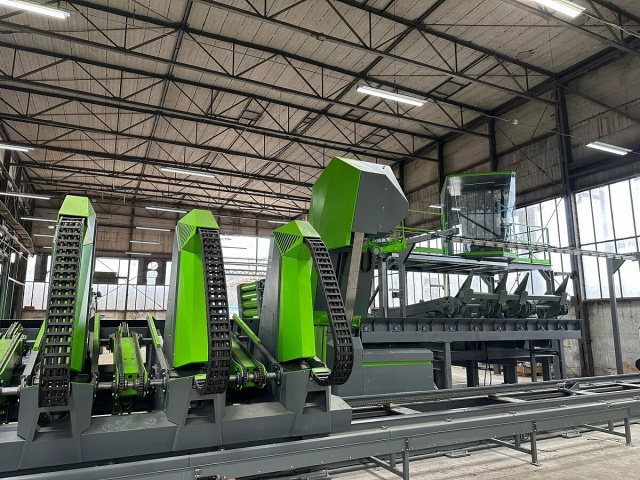

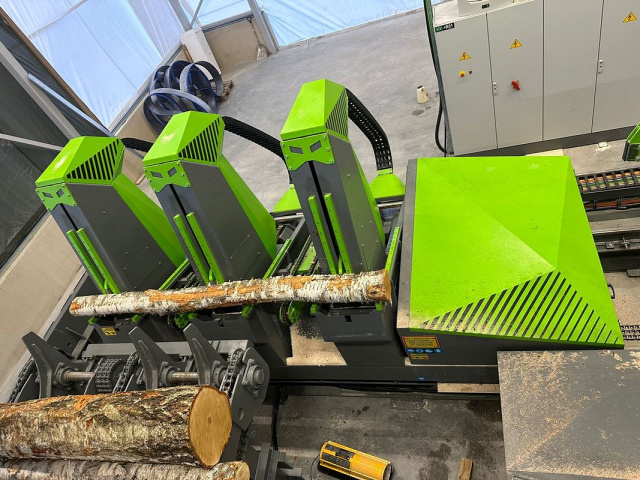

Вертикальная ленточная пилорама Mebor VTZ-1400 PLUS

Вертикальная ленточная пилорама Mebor VTZ-1400 PLUS
  • Производитель: Mebor

    Страна: Словения

  • Макс. подача каретки: 240 м/мин

    Установленная мощность: 90 кВт

    Вес: 19 000 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Вертикальная ленточная пилорама Mebor VTZ-1400 PLUS

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Вертикальная ленточная пилорама Mebor VTZ-1400 PLUS

Подобрать аналог

Вы выбрали: Вертикальная ленточная пилорама Mebor VTZ-1400 PLUS

  • Оборудование
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Данный станок используется в лесопильных производствах высокой мощности (70 - 120 м³ круглого леса в смену) в качестве станка первого ряда для распиловки бревен по схемам: либо с брусовкой, либо вразвал на необрезной, обрезной и полуобрезной пиломатериал экспортного качества.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок специальным образом сконструирован для распиловки древесины любых пород, сортов, диаметров и длин. Особенно эффективен при распиловке березы, осины, а также ценных пород древесины и в любых других случаях, где важен полезный выход и индивидуальный раскрой каждого бревна. При этом качество получаемых досок и бруса – экспортное.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

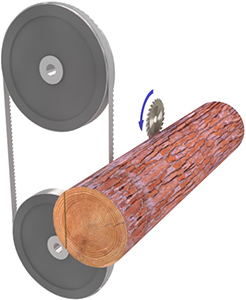

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

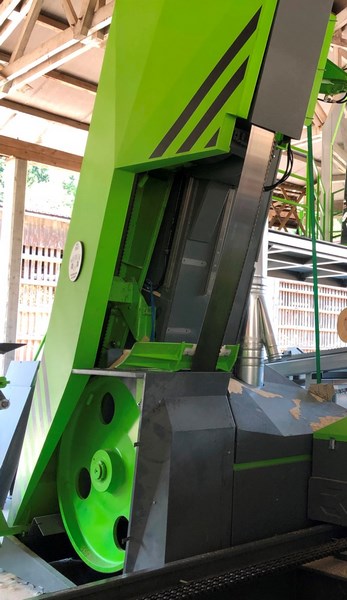

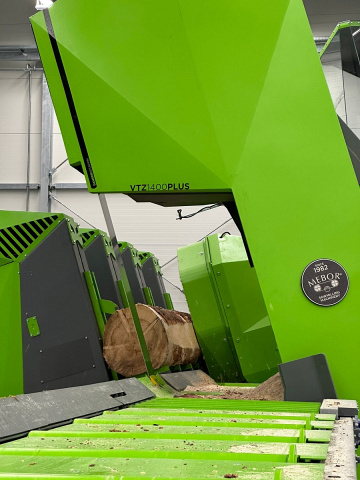

ПИЛЬНЫЙ УЗЕЛ
  • Имеет сверхмощную, сильную и крепкую конструкцию с металлоконструкциями. Для установки не нужен сложный бетонный фундамент;
  • Пильный узел наклонен под углом 17°;
  • Защитный кожух, закрывающий шкивы и механизмы легко открывается при помощи пневматики для удобной замены пил и обслуживания;
  • Шкивы изготовлены из литой стали. Полностью сбалансированы и работают без вибраций. Шкивы закреплены с одной стороны, что обеспечивает легкий доступ для замены ленточного полотна;
  • Передача момента с двигателя на шкив при помощи зубчатого ремня. Позволяет уменьшить потерю мощности;
  • Автоматическая система стабилизации пилы в зоне;
  • Верхняя направляющая гидравлически настраивается вверх/вниз;
  • 40 mW, зеленый лазер, показывает положение полотна на бревне.
НАСТРОЙКА ШКИВОВ И ЛЕНТОЧНЫХ ПИЛ

Компьютер ПЛК, установленный на пильном узле для непосредственного регулирования выравнивания полотна, натяжения и замены пил.
Автоматическое гидравлическое натяжение пилы – автоматически поддерживает напряжение.
Электронное натяжение полотна пилы – быстрая настройка положения обоих колес гарантирует правильное выравнивание полотна на колесах и долгий срок службы полотна; система показывает, когда шкивы в неправильном положении предотвращая потерю напряжения в пиле.

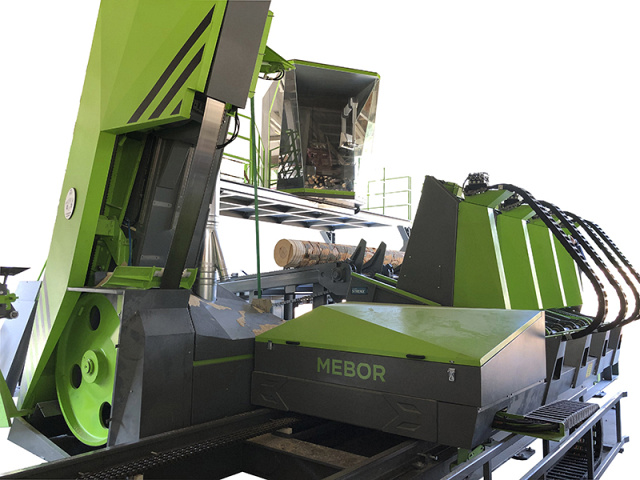

КАРЕТКА
  • Тяжелая и мощная конструкция для продления срока службы и уменьшения обслуживания;
  • Структура каретки выполнена из конструкционной стали специально разработанной для станков MEBOR шведской компанией Strenx®, обладающая высокой прочностью, при этом, уменьшая общий вес каретки;
  • Рама каретки наклонена на 17°, что обеспечивает безударный прием распиленных досок верхней стороной вверх, помогает быстрее позиционировать бревно;
  • Высокоскоростная электрическая тележка с бесщеточным приводом – SUPERFAST PLUS;
  • Высокоскоростное ускорение и замедление;
  • Максимальная скорость обратного хода каретки: до 240 м/мин;
  • Интеллектуальная система позиционирования каретки, определяющая положение бревна;
  • Точка входа и выхода полотна;
  • Передача энергии торможения (замедления) на другие приводы в системе – энергосбережение;
  • Уникальная подача каретки с цепной передачей (меньше обслуживания, более простая установка);
  • Автоматическая система смазки узлов и агрегатов;
  • Интеллектуальный гидравлический силовой агрегат, определяющий нагрузку и самостоятельно регулирующий необходимую скорость и давление - мин. энергопотребление; электронный контроль уровня масла; автоматический мониторинг чистоты масляного фильтра.

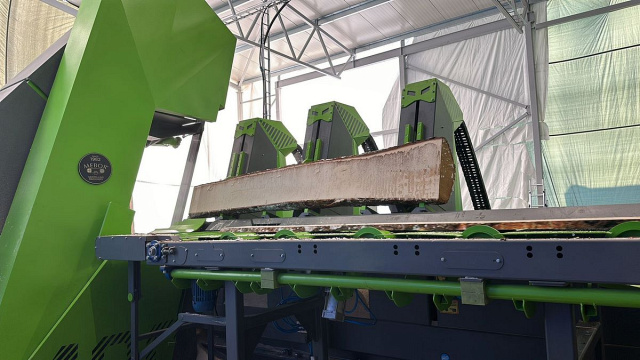

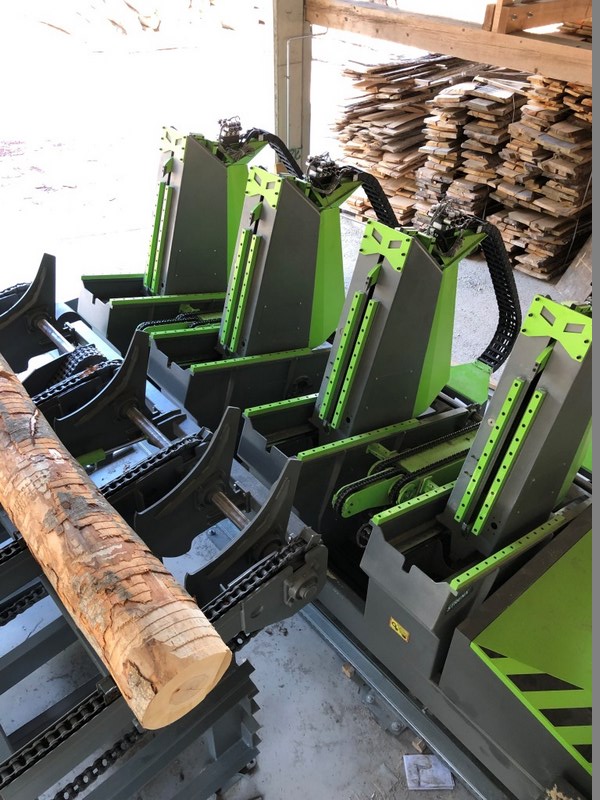

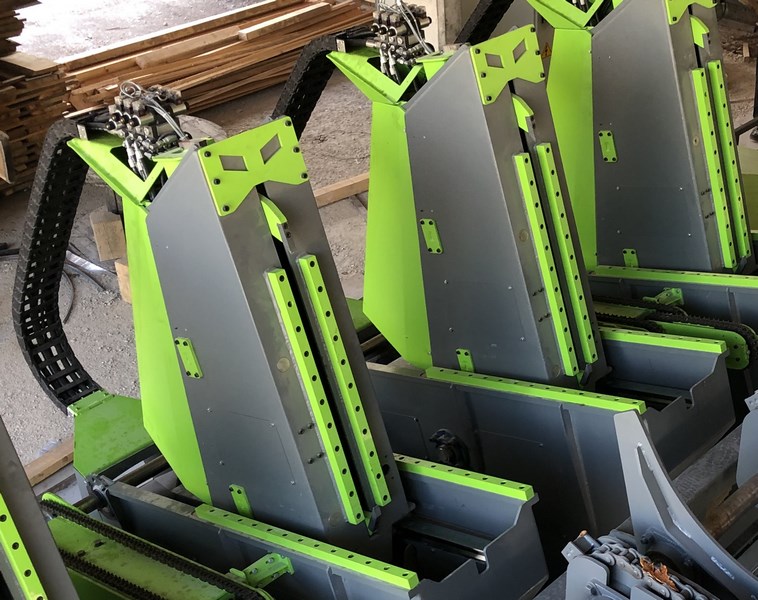

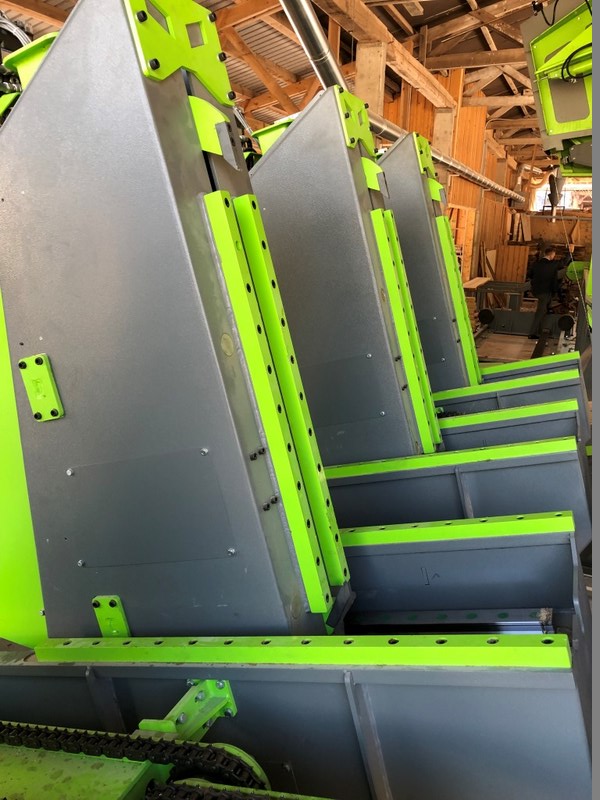

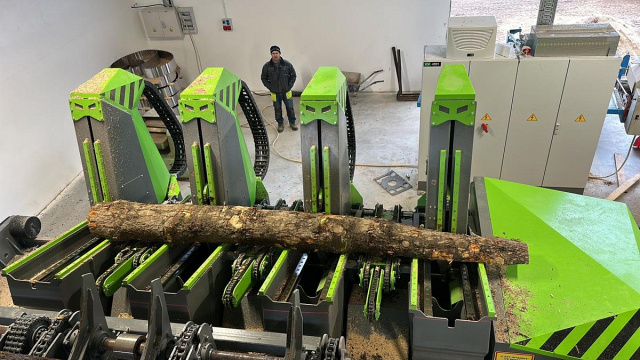

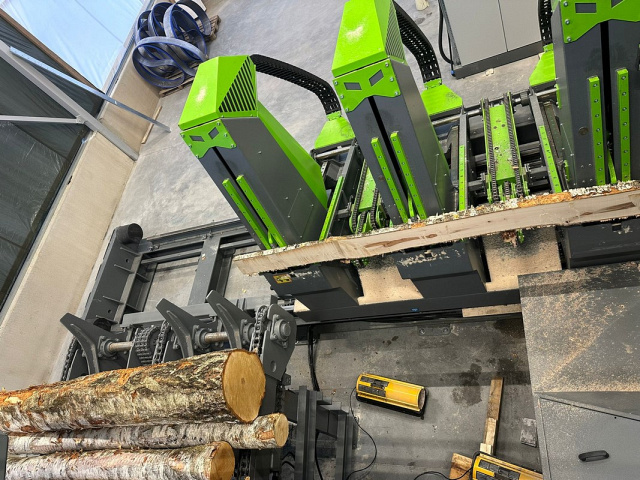

СТОЙКИ ДЛЯ ЗАЖАТИЯ И ПОЗИЦИОНИРОВАНИЯ БРЕВЕН
  • Независимое позиционирование каждой стойки для контроля конусности и выравнивания бревен; Это позволяет максимально быстро и точно выравнивать бревно по осям, что увеличивает полезный выход;
  • Скорость позиционирования стоек: до 550 мм/с;
  • Возможность позиционирования искривленных бревен или слишком конусных бревен;
  • Перемещение стоек по сверхточным, массивным, негабаритным линейным направляющим. Направляющие обработаны на шлифовальном станке с ЧПУ.
ГИДРАВЛИЧЕСКИЕ ЗАЖИМЫ
  • Зажимы монтируются на каждой стойке;
  • Быстрый зажим бревен за счет рычажного механизма;
  • Гидравлически настраиваемая глубина зажимных крюков;
  • Полностью регулируемое давление зажимов, позволяет в автоматическом режиме поддерживать необходимое давление зажимов для надежной фиксации бревна и позволяет получать последнюю доску с максимально точной геометрией.

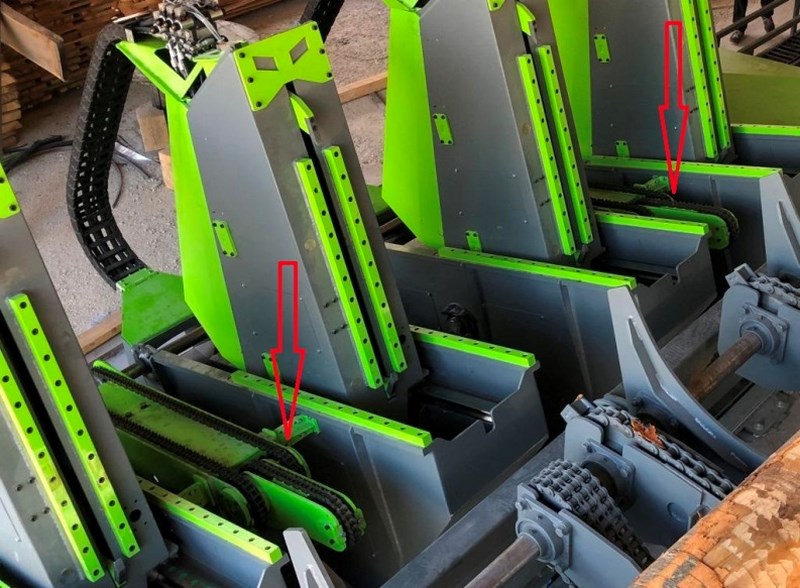

УСТРОЙСТВА ДЛЯ ПОВОРОТА БРЕВЕН
  • На тележке в базовой комплектации установлено 2 кантователя;
  • Кантователи с тройными цепями (одна впереди и две сзади), приводятся в действие электроприводом с регулируемой скоростью.


АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ VTZ-FAST 15 C ЭЛЕКТРООБОРУДОВАНИЕМ
  • HANDS FREE, полностью автоматическая последовательность распиловки, без использования рук;
  • Все необходимое электротехническое оборудование; электрошкаф с кондиционером;

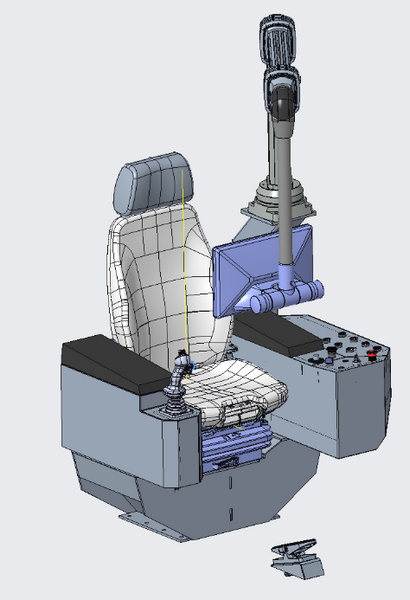

  • Место оператора с сиденьем, распределительным щитом, двунаправленной педалью для ручного управления подачей каретки;
  • Пропорциональный джойстик "все в одном" Джойстик позволяет регулировать скорость гидравлических функций и кантования бревен; регулировать скорость позиционирования зажимов;
  • Современная система управления для простоты работы оператора - меньше кнопок;
  • Современный дизайн автоматизации (распределенное управление EtherCAT) с меньшим количеством кабельных соединений и более простым и надежным электрооборудованием;

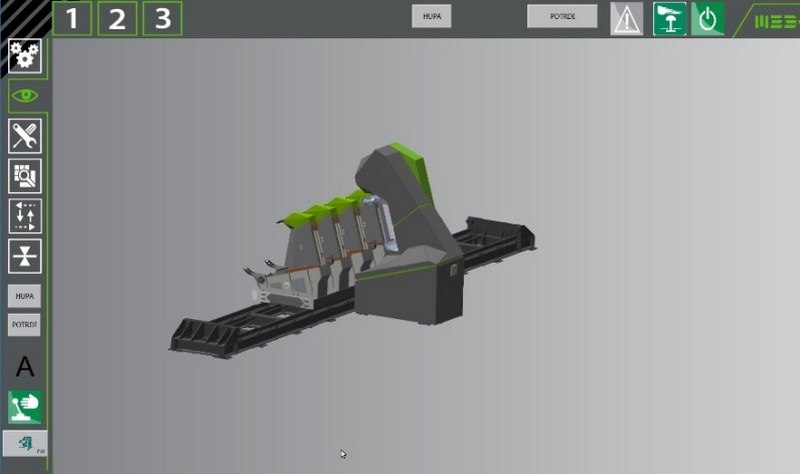

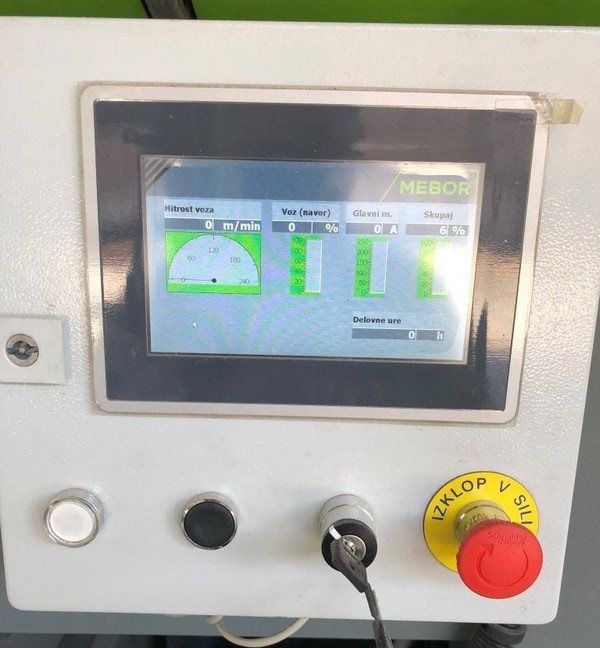

  • Промышленный ПК LENZE с 15-дюймовым сенсорным экраном и подключением PLC к интернет;
  • Точное позиционирование шкивов и каретки с сервоинверторами;
  • Память заданных размеров положения пилы а также комбинаций размеров позволяет оптимизировать работу на одинаковых диаметрах;
  • Программирование размеров, которые нужно распиливать в соответствии с заданными размерами;
  • Динамическое управление всеми сервоприводами - автоматически контролируется нагрузка на приводы, соответственно регулируется мощность и скорость работы;
  • Загружаемая статистика работы станка, возможность удаленного подключения к фабрике Mebor для устранения неполадок/ помощи.
Помогающие экономить время характеристики предотвращают задержки оператора и увеличивают производительность станка:
  • отсутствие холостого хода (либо пиление в 2 стороны либо автоматическое позиционирование/кантование;
  • автоматическое открытие зажимов;
  • быстрый, автоматический возврат каретки в положение загрузки после завершения распиловки бревна;
  • автоматическое позиционирование шкивов в наилучшее положение для поворота бревна;
  • управление зажимами независимое, вместе в фиксированном положении или вместе с функцией контроля конусности.



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:

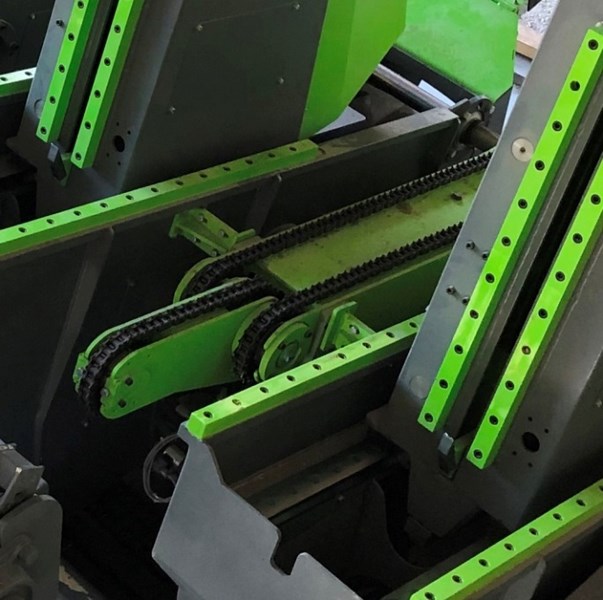

ПОВОРОТНОЕ УСТРОЙСТВО БРЕВЕН

Дополнительное поворотное устройство бревен с тремя поворотными цепями необходимо для эффективного вращения бревен различных длин.
ДОПОЛНИТЕЛЬНЫЙ ЗАЖИМ

Каретка может быть укомплектована 5ой стойкой с зажимом с независимым позиционированием.
Позиционирование зажима и стойки при помощи сервоприводов.
Высокороскоростной, регулируемый зажимной блок.

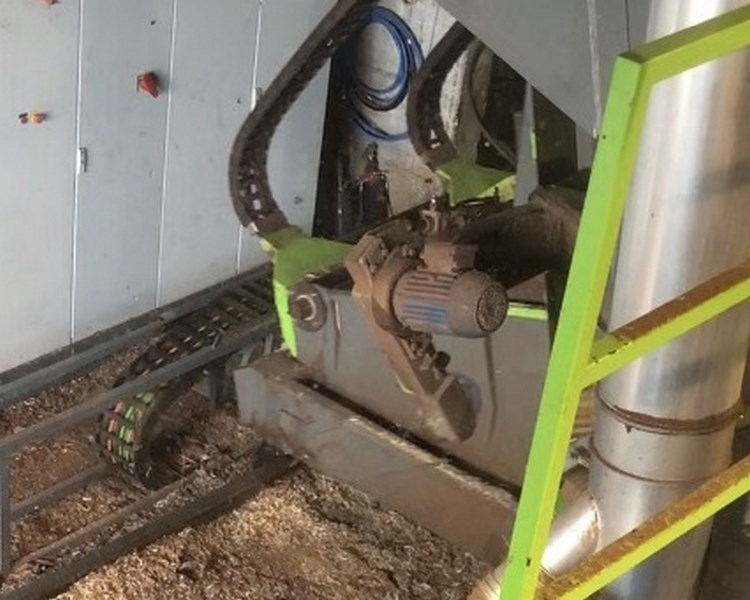

ПОДРЕЗНОЕ УСТРОЙСТВО (ДЕБАРКЕР)
  • Автоматическое подрезное устройство, установленное перед ленточной пилой, чистит поверхность бревна, продлевает срок службы ленточных пил;
  • Автоматическая смена положения согласно диаметру бревна;
  • Автоматическое смещение при возврате каретки.

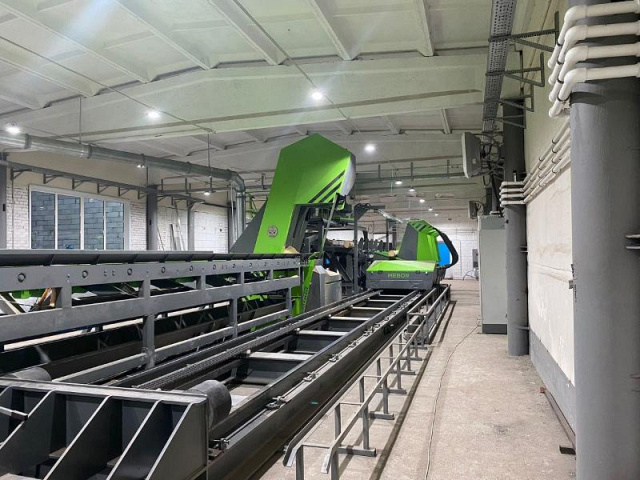

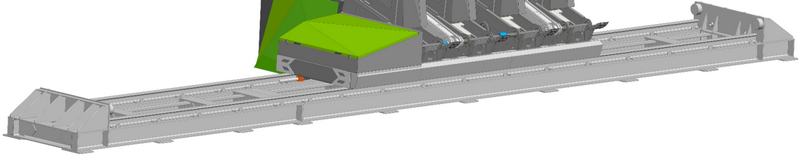

СТАЛЬНАЯ СТАНИНА

Используется для установки комплекта оборудования VTZ-1400 PLUS на ровный бетонный пол. Нет необходимости в заливке сложных фундаментов, как в случае со станками других производителей.
Станина имеет усиленную и мощную конструкцию, изготовленную из стали шведского производства STRENX.
Рельсы для перемещения каретки обработаны на ЧПУ станке MAZAK (пр-ва Япония).
Длина подрамы зависит от максимальной длины распиливаемых бревен, а высота определяется проектом.

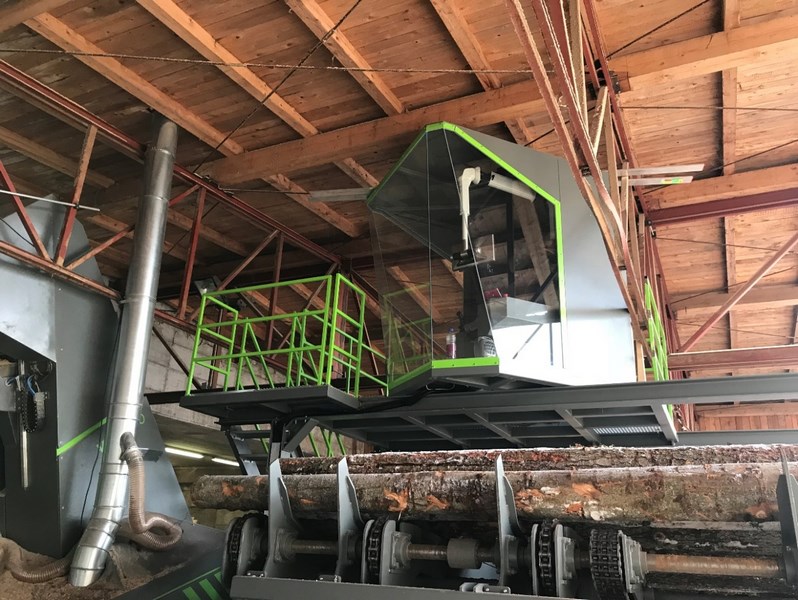

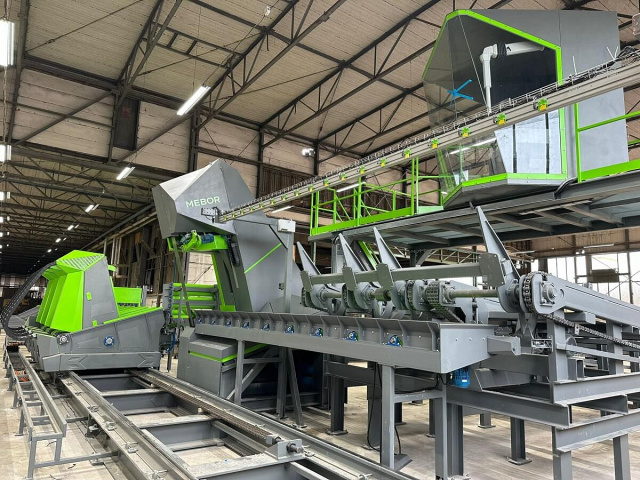

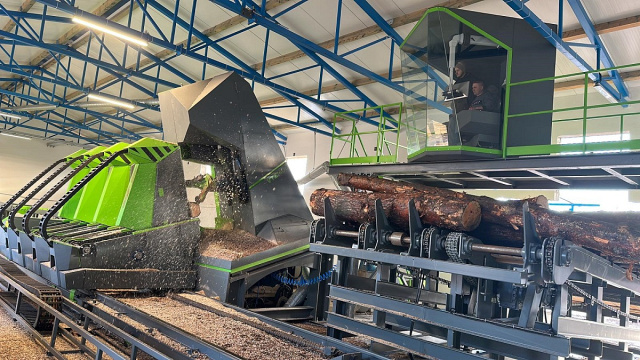

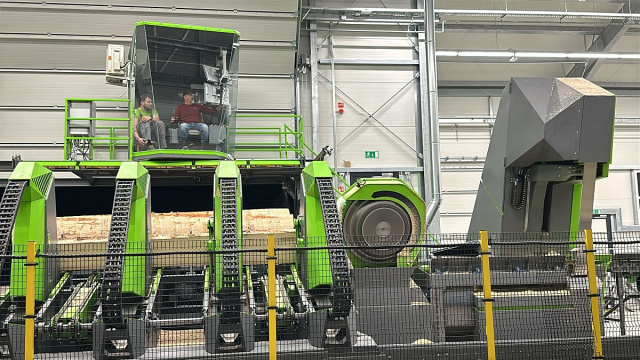

КАБИНА ДЛЯ ОПЕРАТОРА

Станок VTZ-1400 PLUS может быть укомплектован кабиной оператора в комплекте с подрамой для установки над эстакадой для бревен, лестницей, ограждением, блоком отопления и кондиционером.
Кабина и подрама окрашены в цвет основного оборудования MEBOR.

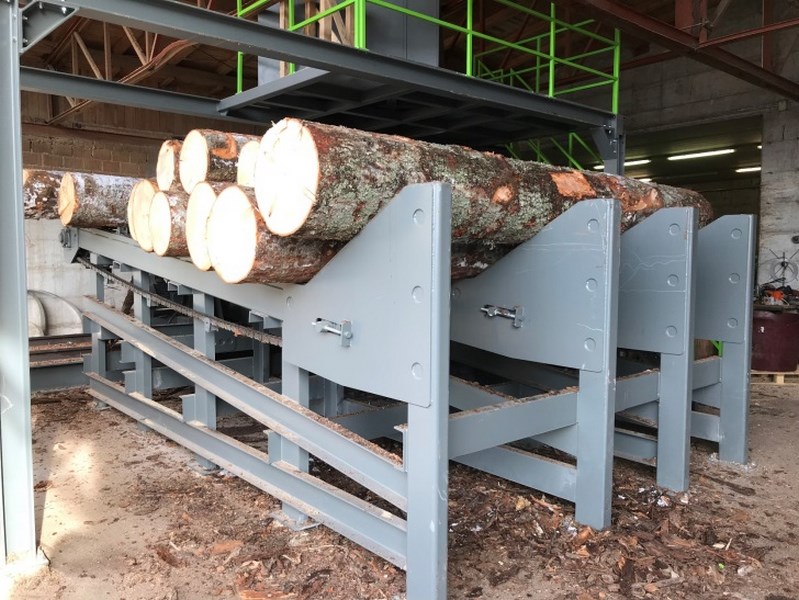

НАКОПИТЕЛЬ БРЕВЕН С ПОШТУЧНОЙ ПОДАЧЕЙ
  • Высокая скорость загрузки бревен;
  • Привод гидравлический;
  • Мощная конструкция для тяжелых бревен;
  • 4 подающих луча;
  • Управление из кабины оператора.
ДАТЧИК КОНТРОЛЯ СОСТОЯНИЯ ИНСТРУМЕНТА

Предупреждает оператора в случае колебания и износа ленточной пилы, автоматически замедляет скорость распила.
СИСТЕМА АВТОМАТИЧЕСКОЙ ОЧИСТКИ

Автоматический спрей под давлением для смазки и очистки колес и ленточной пилы.
Предотвращает налипание опилок на шкивы и пилу.
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ ОСНОВНОГО ДВИГАТЕЛЯ

Обеспечивает настройку скорости вращения полотна пилы для оптимального распила древесины различной твердости; медленный запуск главного двигателя – могут использоваться менее мощные плавкие предохранители.
РЕКУПЕРАЦИЯ ЭНЕРГИИ

Восстановление энергии при возврате каретки. Энергия передается на основной двигатель, что снижает общее потребление электрической энергии.
СКАНЕР

Узел лазерного сканирования бревен и полная оптимизация размеров реза по диаметру и форме бревен.
АВТОМАТИЧЕСКОЕ ПОЗИЦИОНИРОВАНИЕ

При помощи фотоэлементов происходит автоматическое позиционирование бревна в начальную точку после загрузки с накопителя. Увеличивает производительность станка и автоматизацию процесса пиления.
