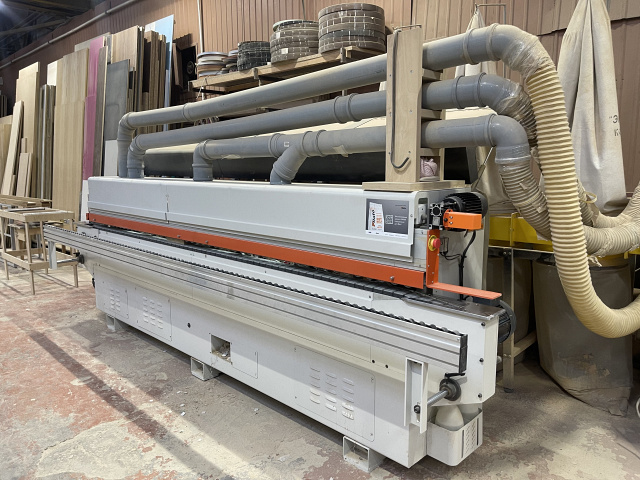

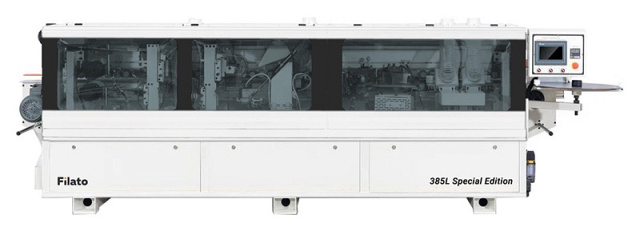

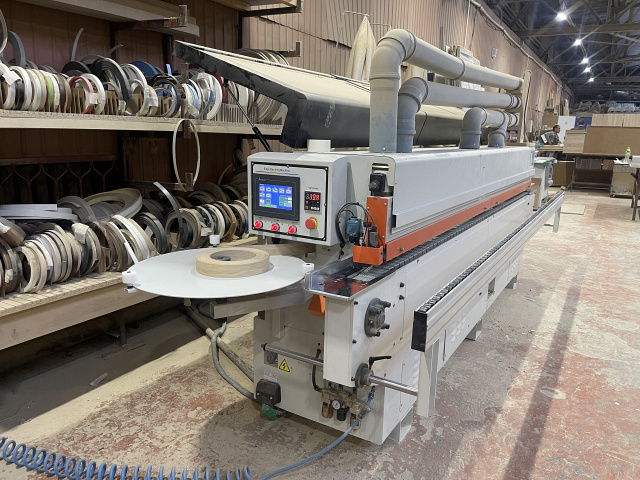

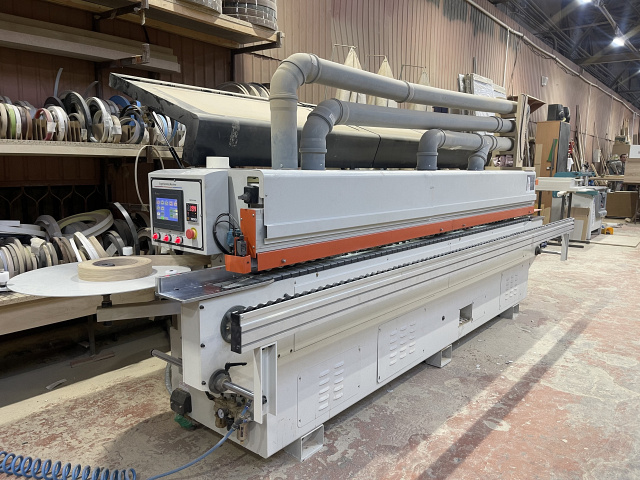

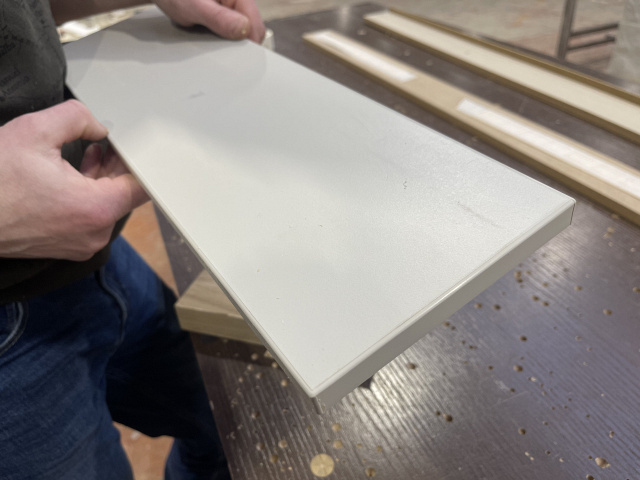

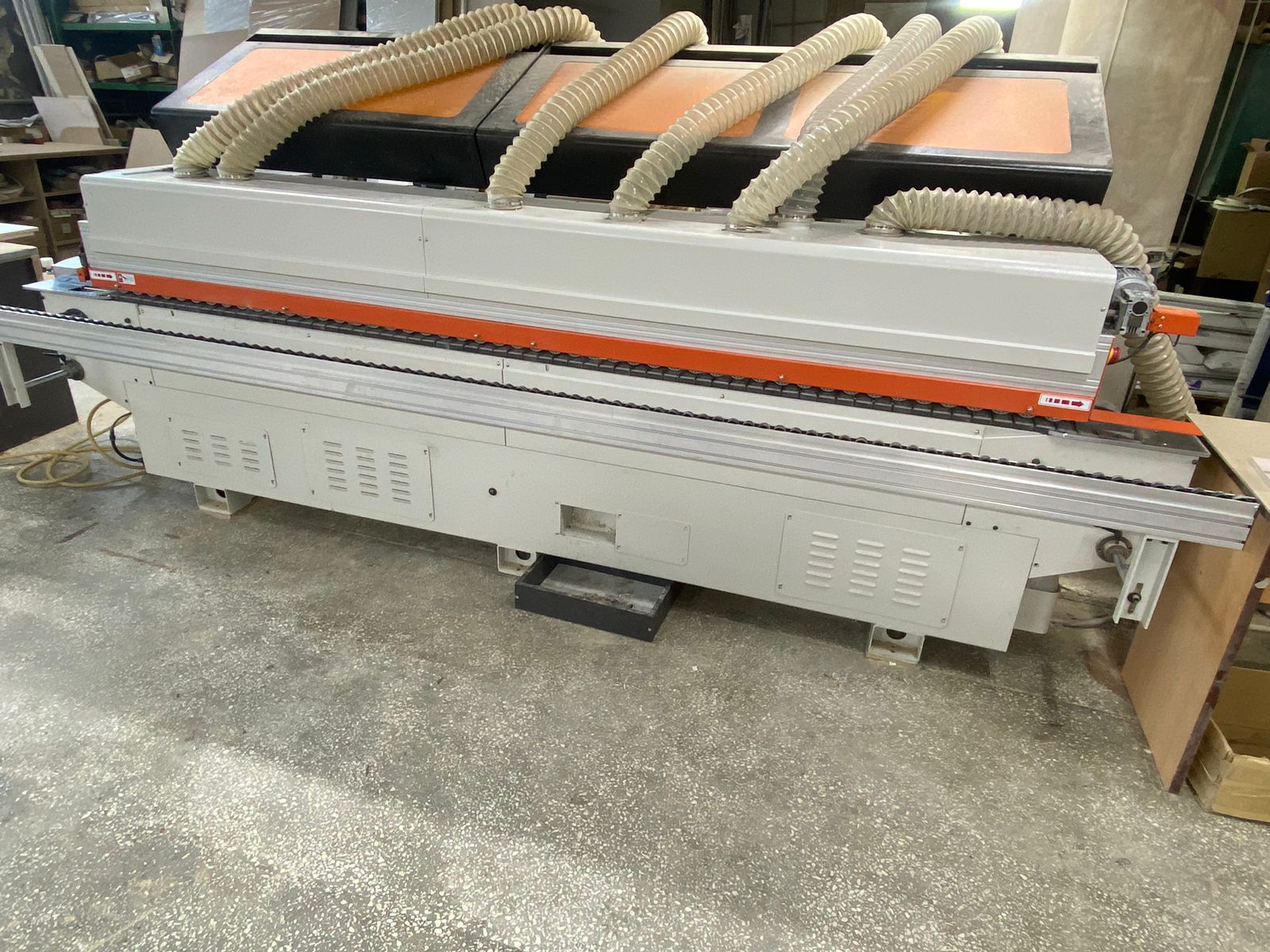

Автоматический кромкооблицовочный станок Filato OPTIMA 385L SE

БАЗОВАЯ СТАНИНА

• Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы.
• Все элементы конструкции станка, так же проходят абсолютно точную обработку на металлообрабатывающих станках с ЧПУ, японского производства.

ПРОФЕССИОНАЛЬНАЯ СБОРОЧНАЯ ЛИНИЯ

• Сборочная линия, является окончательным и важным этапом для стабильной работы станка.
• Опытные специалисты на профессиональных сборочных линиях начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.

КОНТРОЛЬ КАЧЕСТВА

• Участок контроля качества.
• Специально измерительное оборудование.
• Строгая система контроля качества по важным параметрам станка.

Помогают получить гарантию, что готовые станки, которые завод производит, имеет высокий уровень качества.

ПРИЖИМНАЯ БАЛКА

• Алюминиевая прижимная балка обеспечивает высокую точность и превосходную жесткость.
• На необходимую толщину заготовки подъем и опускание прижимной балки осуществляется с пульта управления.
• Двигатель подъема и опускания балки.
• Мощность: 0,37 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1400 об/мин.

• Долговечная и надежная конструкция конвейера.
• Точное перемещение башмаков осуществляется за счет полукруглой направляющей, прошедшую специальную термообработку с помощью цепи.
• Износостойкие башмаки в сочетании с резиновыми прижимными роликами обеспечивают точную транспортировку заготовок.
• Двигатель подачи конвейера:
• Мощность: 1,5 кВт;
• Частота: 60 Гц;
• Скорость вращения: 1730 об/мин.

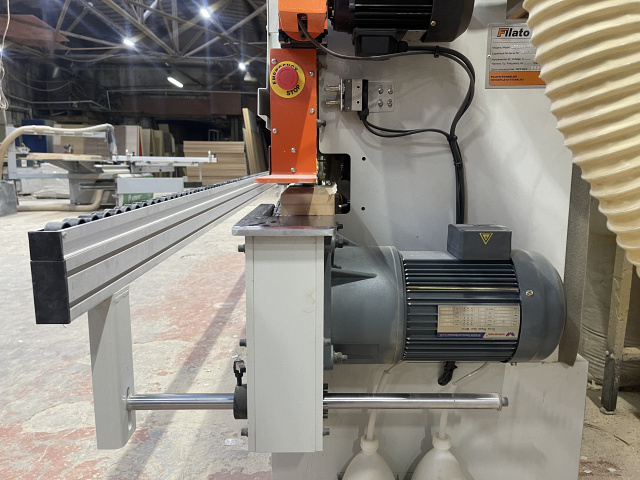

УСТРОЙСТВО ПОДАЧИ

• Система определения интервала подачи заготовки предназначена для фиксированного расстояния между заготовками для повышения производительности и обеспечения стабильной работы каждого узла.
• Автоматическая система измерения толщины заготовки, если толщина панели превышает заданную, то станок автоматически останавливается.
• 2 литые стальные круглые опоры позволяют выдвинуть поддерживающую раму с направляющими роликами, на 600 мм и за счет этого осуществляется плавное перемещение заготовок больших размеров.

УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

• Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали.
• Минимальная длина заготовки - 350 мм.
• Автоматический обдув торца заготовки от стружки.
• Две фрезы с алмазными напайками Ø125 x 30 Н40 L / R Z4+4.
• В базе рабочая высота фрез 35 мм (опционально до 55 мм).
• Два двигателя противоположного вращения с автоматическим подводом/отводом в зону обработки убавляются с помощью пневмоцилиндра:
• Мощность: 2 х 2,2 кВт;
• Частота: 200 Гц;
• Скорость вращения: 12 000 об/мин.

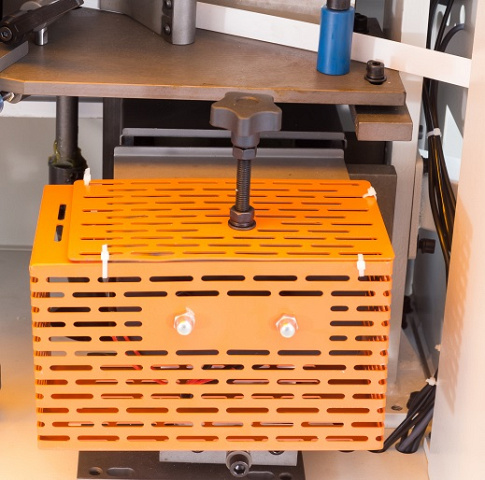

ИНФРАКРАСНАЯ ЛАМПА НАГРЕВА

• Предварительный нагрев торца заготовки создает нужную основу для качественной приклейки кромки.
• Рабочая температура Инфракрасной лампы около 100 °С.
• Мощность лампы: 1,7 кВт.
• Особо актуальна в зимний период времени.

КЛЕЕВОЙ УЗЕЛ

• Плавная подача кромочного материала в зону нанесения клея.
• Традиционный способ добавления клея в клеевой бачок, расположен ниже относительно клеенаносящего вала.
• Клеевой бачок имеет тефлоновое покрытие, которое предотвращает пригорание клея к стенкам бачка.
• Бачок предназначен для горячего клей-расплава EVA с емкостью около 4 л.
• Чувствительная регулировка подачи клея толщиной для того, чтобы обеспечить рациональное использование клея.

ГИЛЬОТИНА

• Встроенная гильотина на пневматическом цилиндре с электрическим переключателем, рассчитан для высокой производительности.

ПРЕСС ГРУППА

• Состоит из трех до прессовочных роликов, которые обеспечивают надежную фиксацию кромочного материала на торец заготовки.
• Диаметр допрессовочных роликов 70 мм.
• Контроль с помощью пневматики отдельным пневмоцилиндром на каждый ролик.
• Прижимные ролики подходят для прижатия кромочного материала различной толщины на торец заготовки для минимизации клеевого шва.

УЗЕЛ ТОРЦОВКИ

• Линейная направляющая расположена под углом 45°.
• 2-двигателя:
• Мощность: 0,37 кВт;
• Частота: 200 Гц;
• Скорость вращения: 12 000 об/мин.
• 2 пилы Ø104 х 22 Z30.
• Автоматическая система смазки направляющих.
• Аспирационный кожух для удаления обрезков из рабочей зоны станка.
• Точный контроль осуществляется за счет установленного частотного преобразователя. Это обеспечивает долгий срок службы станка.

ФРЕЗЕРОВАНИЕ СВЕСОВ

• Служит для фрезерования верхних и нижних свесов заготовки.
• Профессиональное исполнение узла представляет собой единый конструктив, в котором установлены двигатели для слаженной и качественной обработки.
• Круглые копиры большого диаметра для абсолютно точного отслеживания материала.
• Узел фрезерования свесов с 2-мя двигателями:
• Мощность: 0,75 кВт;
• Частота: 200 Гц;
• Скорость вращения: 12 000 об/мин.
• Перенастройка на толщину кромочного материала с помощью счетчиков.
• На каждом двигателе установлены фрезы.
• На каждом двигателе установлен отдельный патрубок аспирации.

• Система аспирации эффективно убирает стружку из зоны обработки.

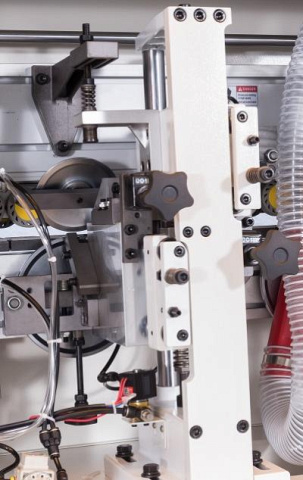

УЗЕЛ РАДИУСНОЙ ЦИКЛЕВКИ

• Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
• Профессиональное исполнение узла представляет собой единый конструктив, в котором установлены ножевые пластины для слаженной и качественной обработки.
• Точность позиционирования заготовки за счет копиров большого диаметра по плоскости сверху и снизу, а также круглых конусных копиров в торец заготовки.
• Два двухсторонних ножа радиусом R2 (20 x 12 x 2), с охлаждением, путем подачи сжатого воздуха непосредственно на сами ножи в процессе обработки заготовки.
• Регулировка узла на толщину кромочного материала осуществляется с помощью счетчиков.
• На каждом двигателе установлен отдельный патрубок аспирации.
• Система аспирации эффективно убирает стружку из зоны обработки.

УЗЕЛ ПЛОСКОЙ ЦИКЛЕВКИ

• Предназначен для финишной обработки поверхности заготовки по плоскости.
• За счет пластин с плоским сечением ножа, расположенных сверху и снизу заготовки, убирает остатки клея и подчищает от микро неровностей
• Точность позиционирования заготовки за счет копиров по плоскости сверху и снизу.

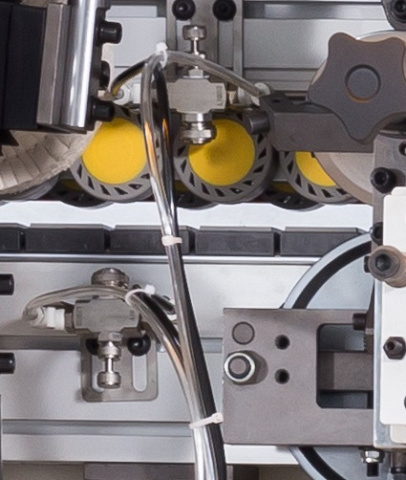

ПОДАЧА ОЧИЩАЮЩЕЙ ЖИДКОСТИ

• Узел очищающей жидкости, расположен перед узлом полировки и предназначен для устранения следов клея, потёков, пыли как на стандартных так и деликатных поверхностях.
• 2 форсунки одновременно наносят жидкость сверху и снизу заготовки.
• Регулировка подачи необходимого количества жидкости.
• На каждую форсунку отдельная емкость хранения жидкости.

Улучшает качество обработанной детали и обладает антистатическим эффектом.

УЗЕЛ ПОЛИРОВКИ

• Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.
• Регулировка положения угла атаки при обработке.
• Обеспечение стабильной работы за счет подключения постоянного питания.
• Оснащен 2-мя двигателями:
• Мощность: 0,37 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1400 об/мин;
• Диаметр кругов Ø 150 х Ø 22.

ПАКЕТ «КОМФОРТ»

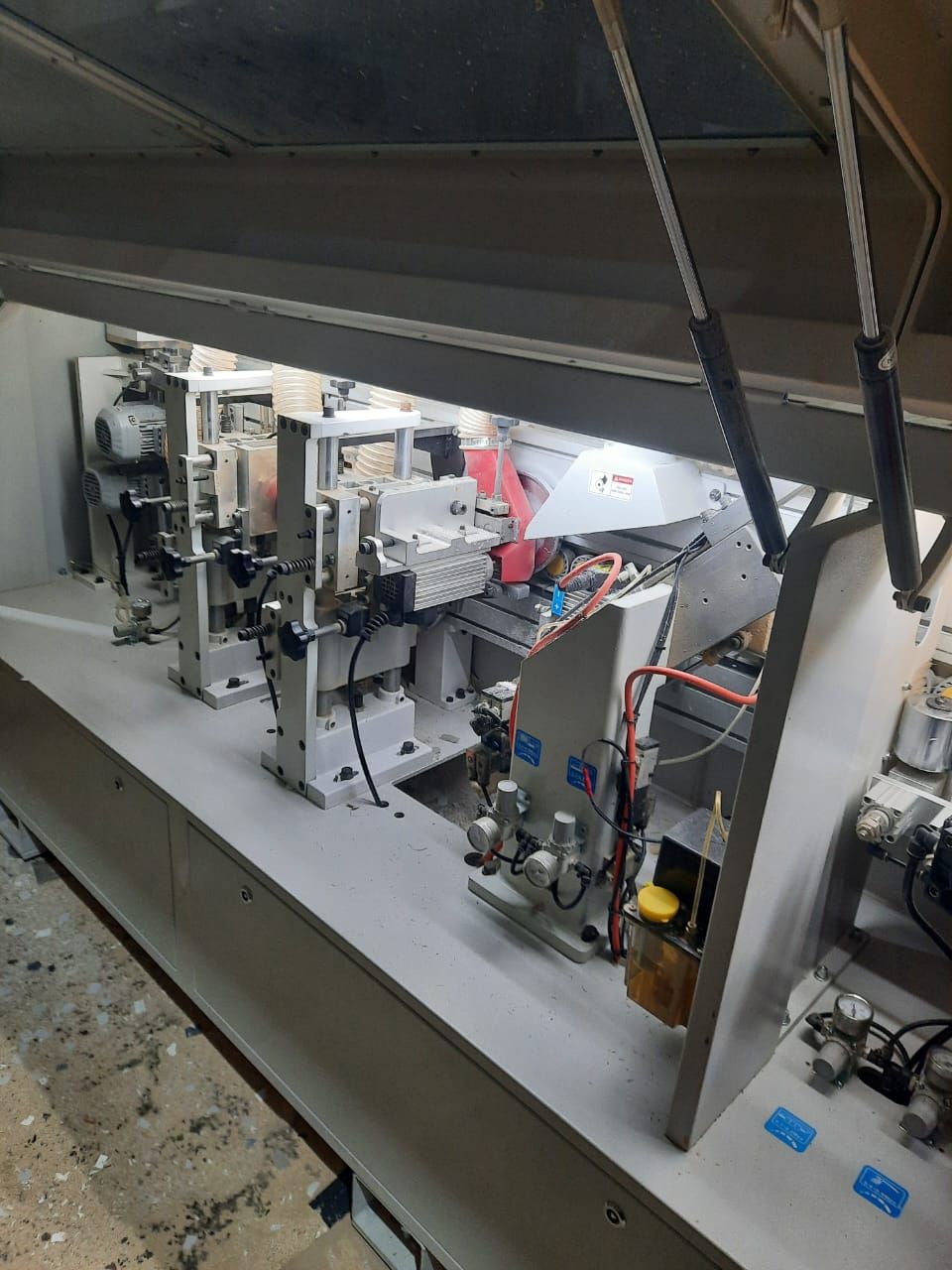

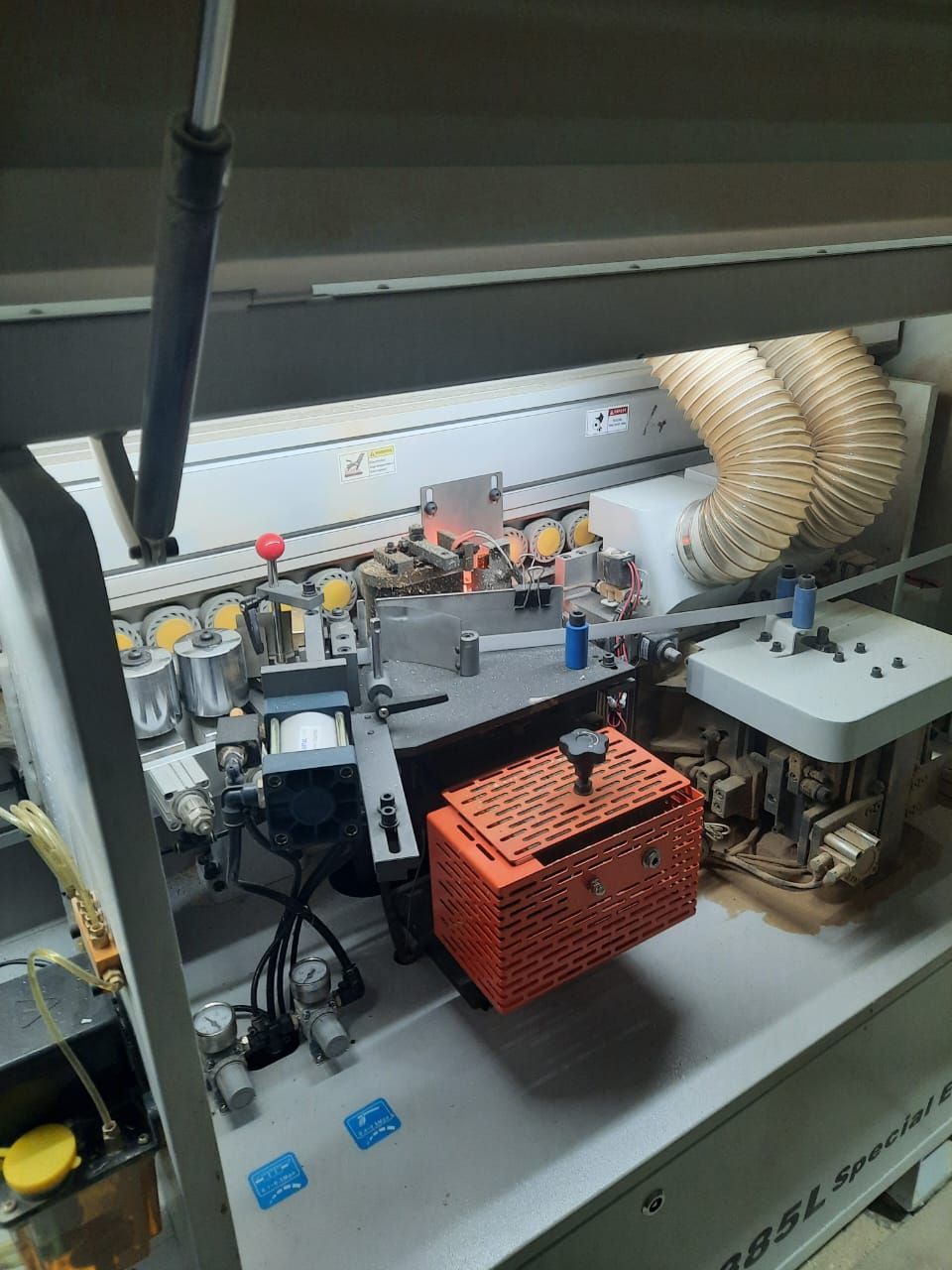

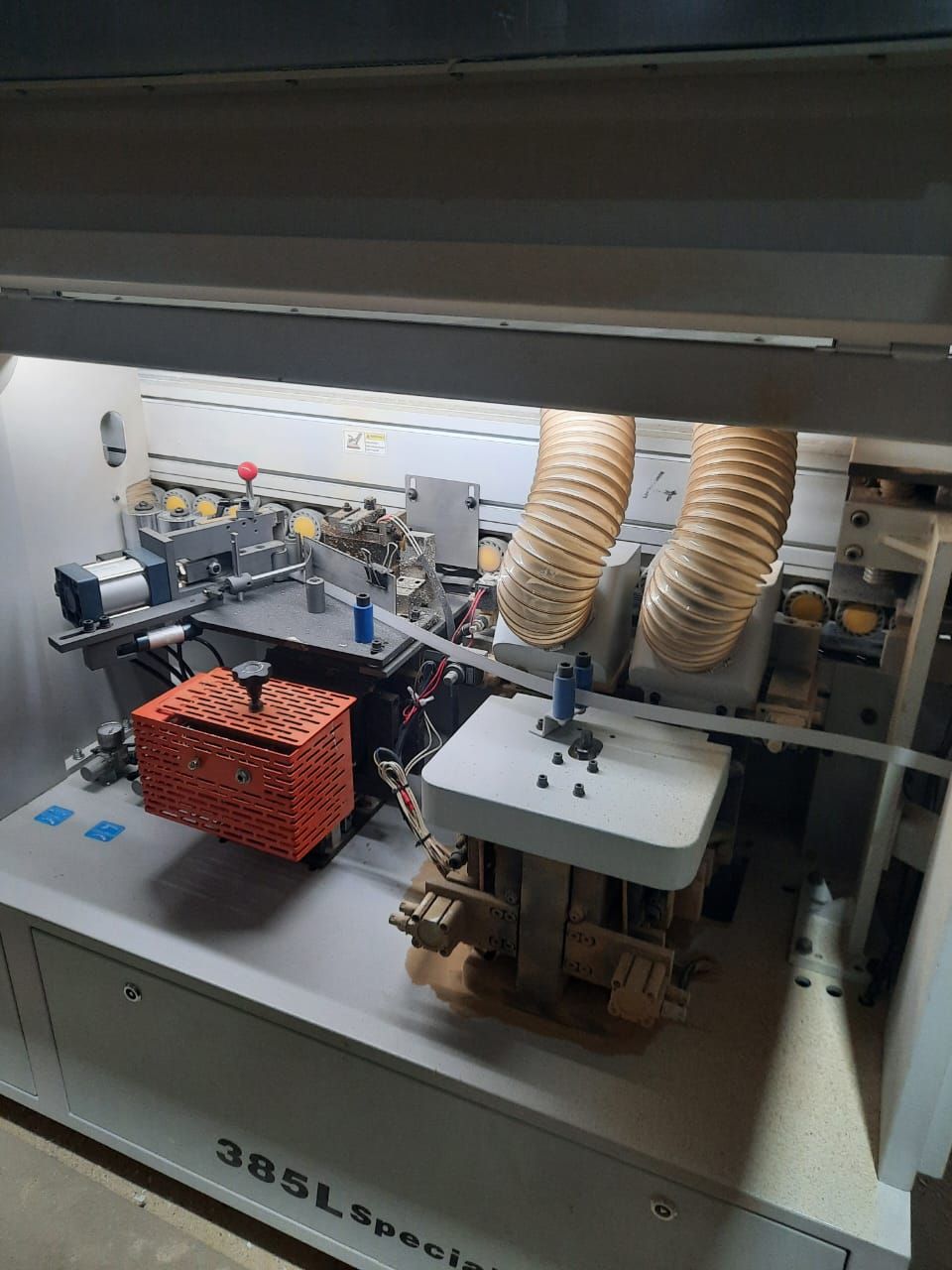

• Подсветка внутренней зоны агрегатов станка.
• Удобство обслуживания и настройки агрегатов и отслеживания стабильной работы станка.

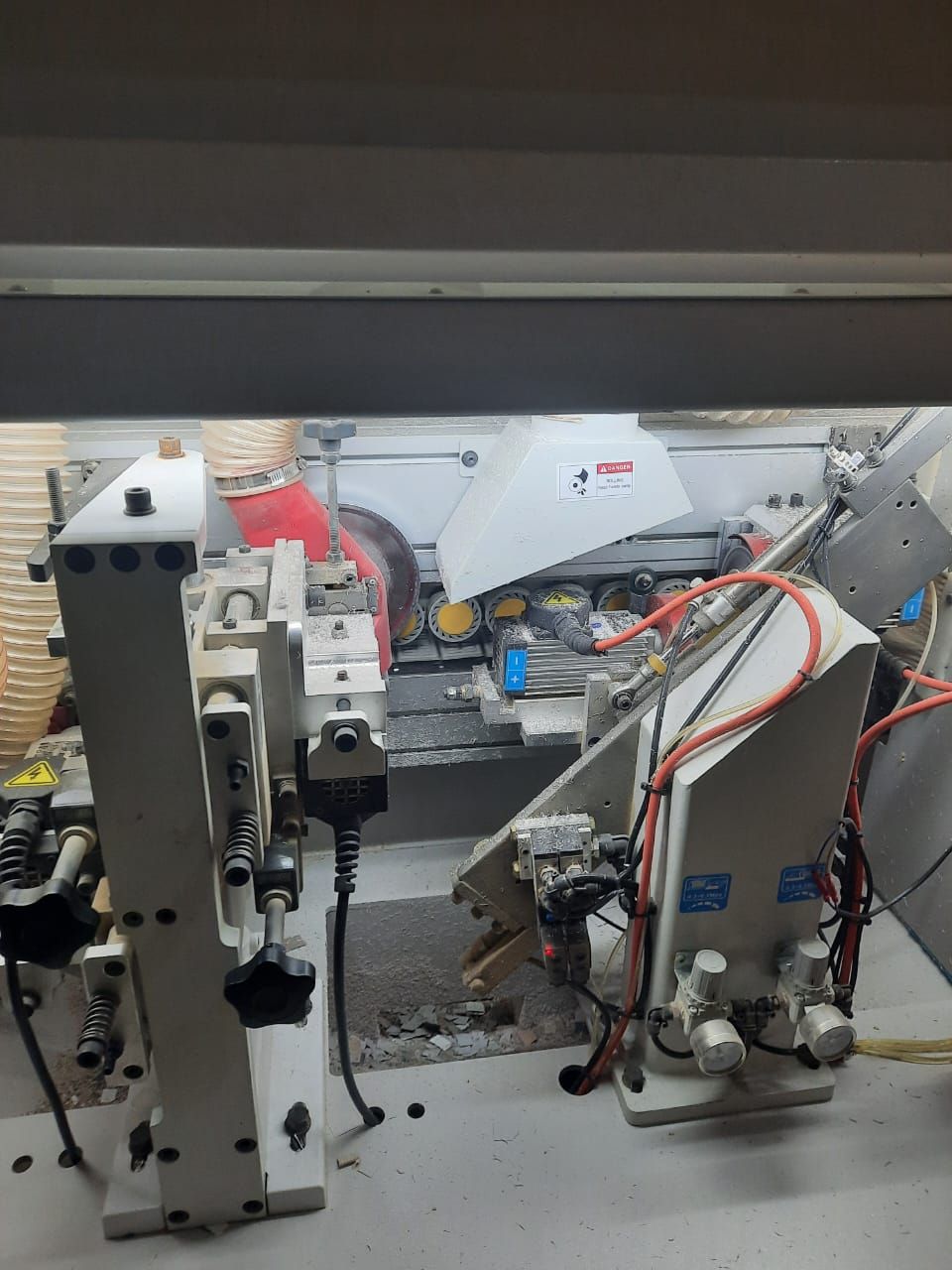

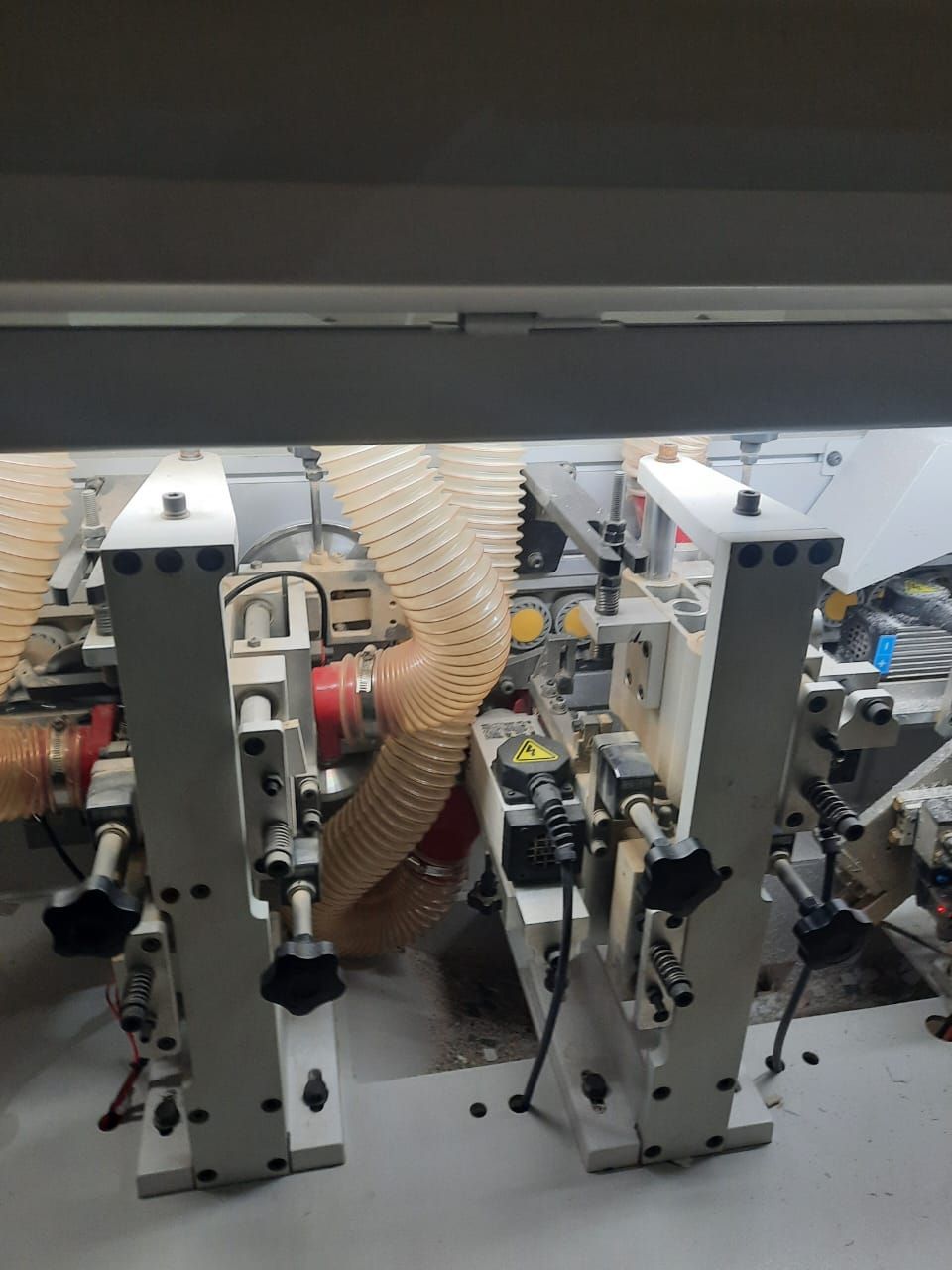

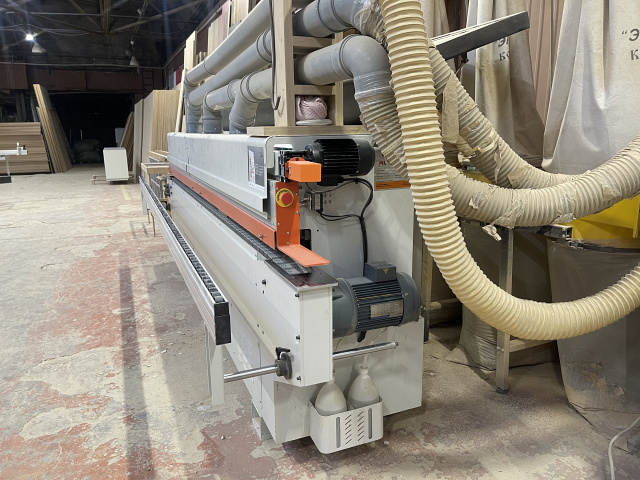

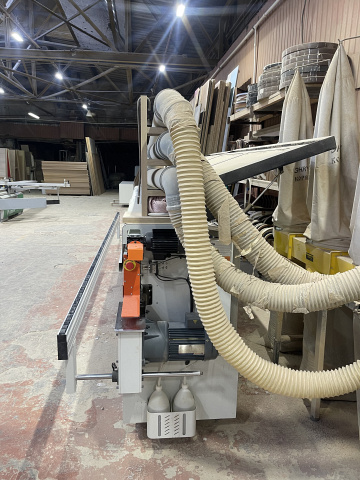

• Каждый блок оснащен независимым вытяжным колпаком:
• Узел предварительного фрезерования;
• Узел 2-ух моторной торцовки;
• Узел Фрезерование свесов;
• Узел Радиусной циклевки.

Система аспирации эффективно убирает стружку из зон обработки и сохраняет чистоту станка.

Регулирующие опоры в комплект не входят!

БЛОК ПОДГОТОВКИ ВОЗДУХА

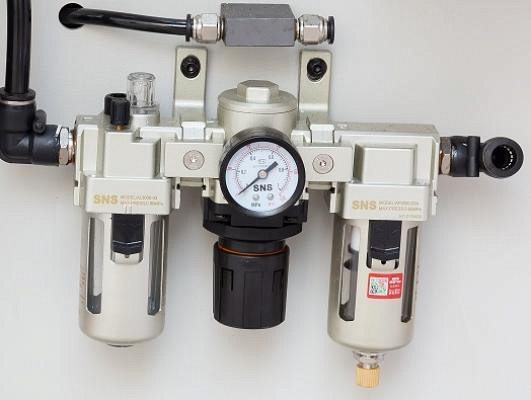

• Пневмо-система станка оснащена блоком подготовки воздуха SNS.
• Регулировка давления и точный контроль подачи воздуха.
• Состоит из резервуара с маслом для смазки системы масляным туманом, фильтра тонкой очистки и блока контроля распределения.
• Необходимое давление - 8 bar.

ЭЛЕКТРО-ВЫКЛЮЧАТЕЛИ

• Главный выключатель для подачи питания (Вкл/Выкл).
• Выносная кнопка/пульт для наладки и перенастройки станка.
• Кнопка аварийной остановки на пульте управления и задней части станка.

ЭЛЕКТРО-КОМПОНЕНТЫ

• Входное напряжение, 380 В, 50 Гц.
• Преобразователь частоты Delta с функцией электро-остановки двигателя от перегрузки.
• Логический PLC контролер DELTA.
• Тепловое реле и пускатели Schneider Electric.
• Разрешается эксплуатация в диапазоне от 0 до 40°.
• Станок автоматически переходит в режим ожидания, когда машина перестает работать в течение определенного периода (в зависимости от времени установки).

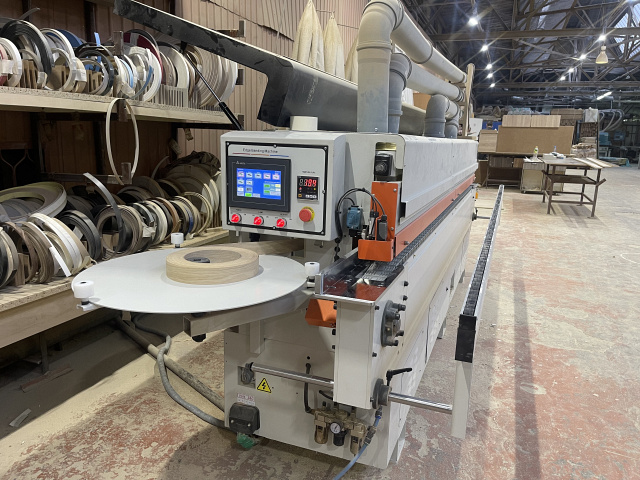

СИСТЕМА УПРАВЛЕНИЯ

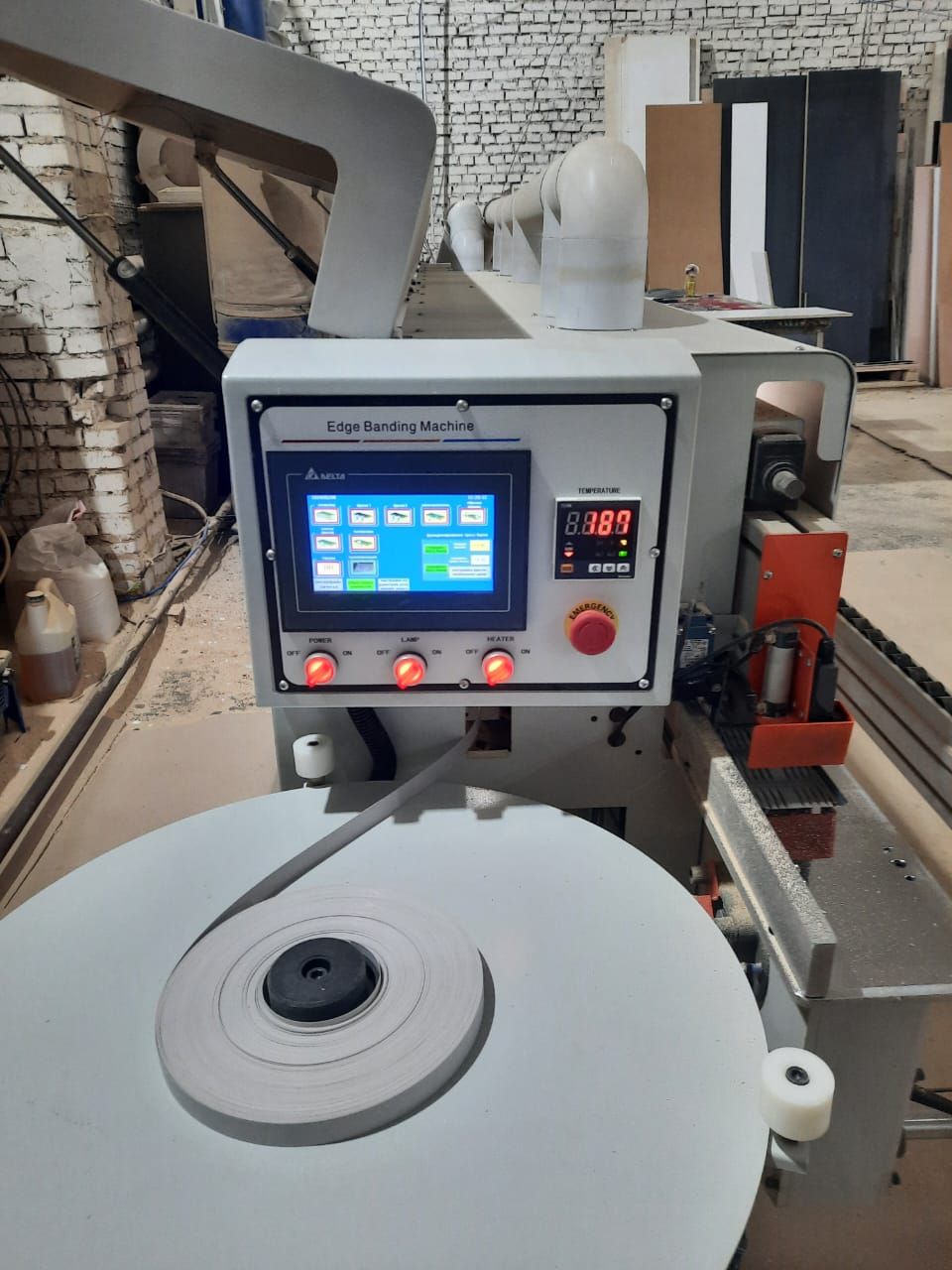

• Отдельно вынесен пульт управления с сенсорным дисплеем Touch SCREEN диагональю 7”.
• Интерфейс работы интуитивно понятен и прост, информация о состоянии машины доступна с первого взгляда.
• Максимальное удобство эксплуатации, и быстрая обучаемость оператора.
• Отображение процессов и диагностической информации.
• Блок установки необходимой температуры.
• Оперативное решение проблем с помощью кода ошибок отображаемые на мониторе пульта управления.
• Для удобства оператора пульт управления имеет возможность поворота на 90°.
