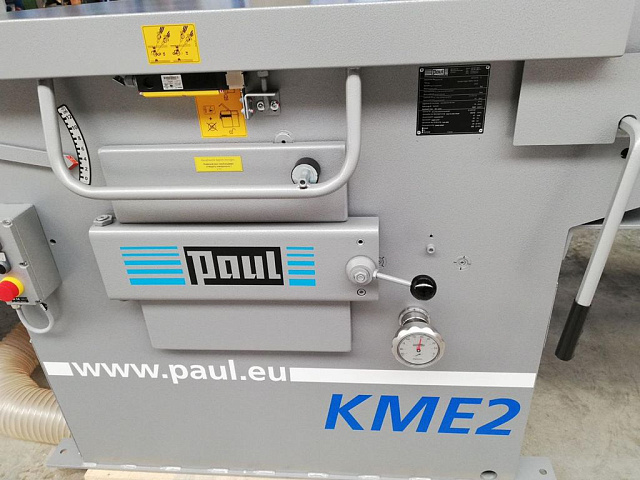

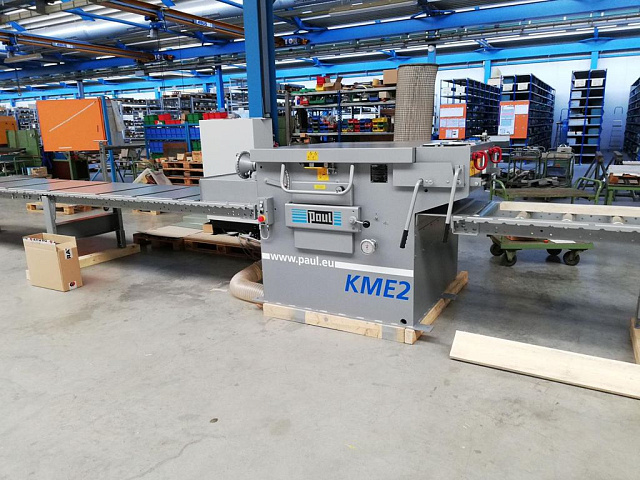

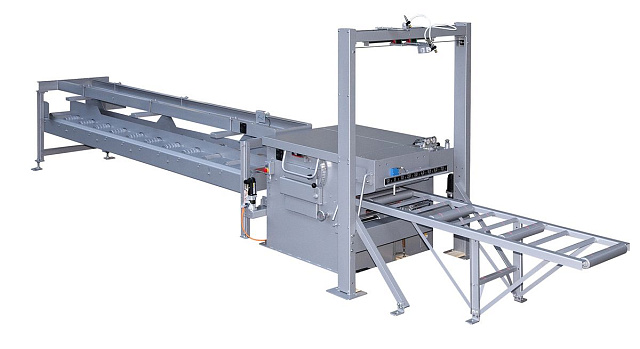

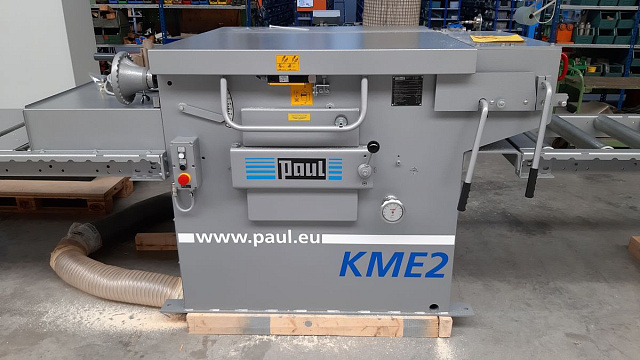

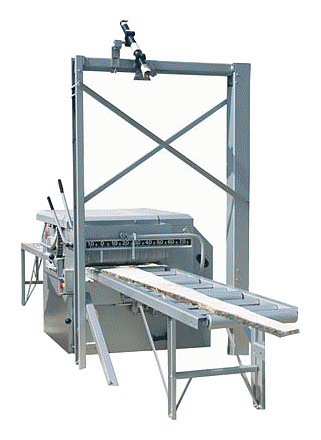

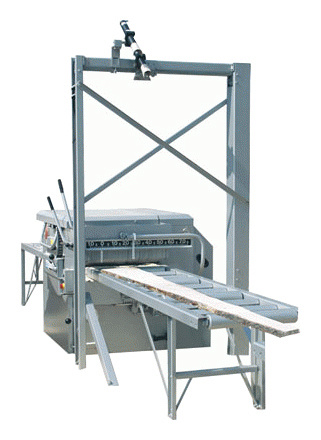

Кромкообрезные станки PAUL. Модели KME 2/750, KME 2/1000, BM

Кромкообрезные станки PAUL. Модели KME 2/750, KME 2/1000, BM
  • Производитель: PAUL

  • Толщина заготовки: 125; 160 мм

    Скорость подачи: 90 м/мин

    Мощность: 55 / 75 кВт

    Вес: 1350; 1400; 1550  кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Кромкообрезные станки PAUL. Модели KME 2/750, KME 2/1000, BM

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Кромкообрезные станки PAUL. Модели KME 2/750, KME 2/1000, BM

Подобрать аналог

Вы выбрали: Кромкообрезные станки PAUL. Модели KME 2/750, KME 2/1000, BM

  • Инструмент
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Предназначен для обрезки и продольного раскроя необрезного пиломатериала с целью получения обрезной доски необходимой ширины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в массовом и серийном производстве на лесопильных и деревообрабатывающих предприятиях высокой производительности в качестве станков второго ряда.



СХЕМА ОБРАБОТКИ:

Схема обработки, кромкообрезной станок kme (paul)



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Компактная, закрытая форма;
  • Надёжная, сварная конструкция;
  • Массивная станина, исключающая вибрацию;
  • Применение в конструкции высокоточных деталей;
  • Крепление вращающихся деталей в пылезащитных подшипниковых опорах;
  • Применение поверхностного упрочнения в конструкции пильного вала станка;
  • Мощность главного привода до 75 кВт;
  • Свободное пространство под пильным валом и нижними роликами позволяющее легко удалять опилки из рабочей зоны станка.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

кромкообрезной станок kme (paul)

СИСТЕМА ПОДАЧИ

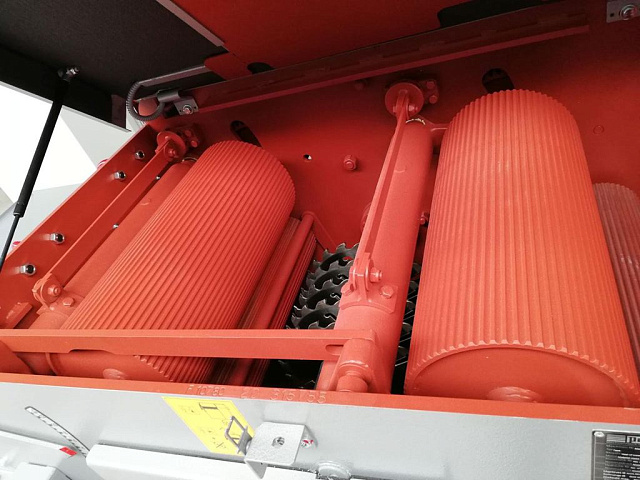

Пять рифлёных вальцов системы подачи заготовки оснащённых приводом обеспечивают точную и надёжную подачу пиломатериала.

Цепной привод пяти вальцов системы подачи заготовки обеспечивает бесперебойную долголетнюю работу всей системы в целом. Регулировка скорости подачи заготовки осуществляется бесступенчато в диапазоне от 2 до 75 м/мин (опция от 2 до 90 м/мин) и устанавливается на ноль. Поверхность подающих вальцев — рифлёная.

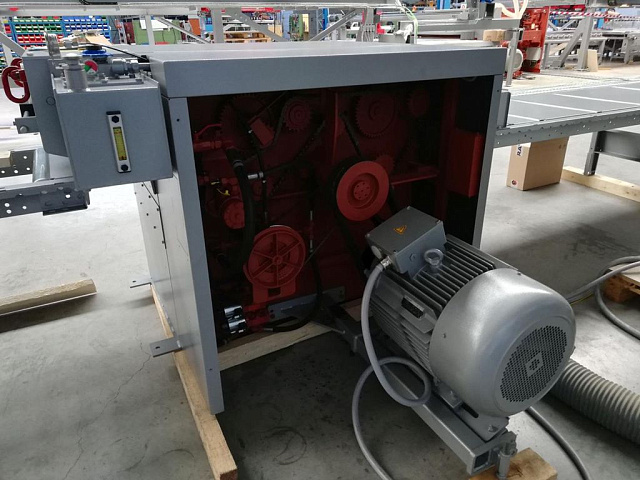

Привод подачи осуществляется в стандартном исполнении посредством плавно регулируемого гидравлического редуктора. по желанию устанавливается усиленный привод подачи оснащённый гидромотором.

кромкообрезной станок kme (paul)

ИСПОЛЬЗОВАНИЕ В КАЧЕСТВЕ МНОГОПИЛА

По желанию станки изготавливаются с жёстким пильным поставом (в этом случае станок применяется как многопильный) или с одной фиксированной и до 4-х плавающих пильных букс. Применяемые пилы диаметром 250 - 380 мм (250 - 460 для BM) можно фиксировать на пильных буксах с требуемым расстоянием при помощи дистанционных колец. Возможна установка пил непосредственно на пильном валу станка.

кромкообрезной станок kme (paul)

кромкообрезной станок kme (paul)

ПЕРЕМЕЩАЕМЫЕ ПИЛЬНЫЕ БУКСЫ

В стандартное оснащение станков входит:

  • Одна фиксированная пильная букса с полезной длиной 55мм (NSP 55);
  • Одна плавающая пильная букса с полезной длиной 110 мм (NSP 110).

Перемещение пил может быть в исполнено в нескольких вариантах:

  • KME 2/750 в полном гидравлическом исполнении, с регулируемой при помощи регулировочной штанги плиьным поставом;
  • KME 2 /1000 с электро-механической регулировкой пильного вала.



ПИЛЬНЫЙ ПОСТАВ: ФИКСИРОВАННЫЙ ИЛИ ПЛАВАЮЩИЙ

Параметр KME 2/750 KME 2/1000 BM
a Диапазон переустановки 40 - 365 40 - 615 40 - 365
MS Макс. расст. между пилами 530 780 530
NSP (cтандарт) Полезная длина пильной буксы 55 и 110 55 и 110 55 и 110
FS Жёсткий постав:
- на пильном валу
- на пильной буксе

605
550

861
810

605
550

кромкообрезной станок kme (paul) кромкообрезной станок kme (paul)



РЕГУЛИРОВКА ВЫСОТЫ ПРОПИЛА И ПЕРЕУСТАНОВКА ПИЛЬНОГО ПОСТАВА

Исполнение Переустановка пильного постава Регулировка высоты пропила Система управления
Полное гидравлическое Гидравлическая (рис.2) Гидравлическая рычажный механизм или джойстик (опция) (рис. 3)
Частичное гидравлическое Гидравлическая (рис.2) ручная регулировка (рис.5) рычажный механизм или джойстик (опция) (рис. 3)
Механическое механическая ручная регулировка (рис.5) рычажный механизм
Электромеханическая система переустановки, бесступенчатая электромеханическая гидравлическая или вручную
  • дистанционное управление (ручное или педальное)
  • бесступенчатая регулировка пильного постава без фиксированных размеров
Программируемая система переустановки (привод от сервомотора)
  • с шагом 1 мм
  • с шагом 1 см
  • фиксир. размеры
  • заранее заданные схемы раскроя
гидравлическая или вручную
  • ЧПУ "NCB-2" клавиатура и джойстик (опция) (рис. 6)
  • ЧПУ "NCD" промышленный компьютер, цветной монитор, клавиатура (рис.4)
кромкообрезной станок kme (paul)
рис.1
кромкообрезной станок kme (paul)
рис.2
кромкообрезной станок kme (paul)
рис.3
кромкообрезной станок kme (paul)
рис.4
кромкообрезной станок kme (paul)
рис.5
кромкообрезной станок kme (paul)
рис.6
Модель KME 2/750 KME 2/1000 BM
Макс. высота пропила, мм 125 125 160
Макс. ширина обработки, мм 750 1000 750
Макс. высота просвета, мм 130 130 160
Расстояние между верхними вальцами, мм 600 600 640
Мин. длина заготовки, мм от 800 от 800 от 1000
Высота пропила при ф пилы 250 мм, мм 60 60 60
Скорость подачи, м/мин 2 - 75 (90) 2 - 75 (90) 2 - 75 (90)
Мощность пильного вала, кВт 55 (75)** 55 (75)** 55 (75)**
Макс. число оборотов пильного вала, об/мин 3300 3300 3300
Количество приводных вальцев, шт. 5 5 5
Диаметр верхних валиков, мм 252 252 252
Диаметр нижних валиков, мм 168 168 168
Макс. диаметр пил, мм 380 380 460
Диаметр пильного вала, мм 60 (75)* 60 (75)* 60 (75)*
Диаметр посадочного отверстия, мм 75 75 75
Два шпоночных паза: ширина х высота 16,5 х 5,5 16,5 х 5,5 16,5 х 5,5
Диаметр дистанционных колец, мм 120 120 120
Вес*, кг 1350 1550 1400

* - при непосредственном креплении пил на пильном валу

** - главный подшипниковый узел усиленный
