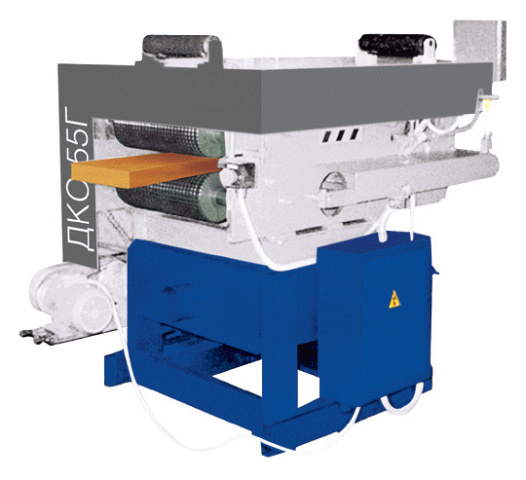

Кромкообрезной станок ДКО-55М

НАЗНАЧЕНИЕ:

Предназначен для продольной обрезки кромки и раскроя необрезных досок с целью получения максимальноговыхода обрезных пиломатериалов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности в качестве кромкообрезного станка, а также станка для кромления горбыля.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

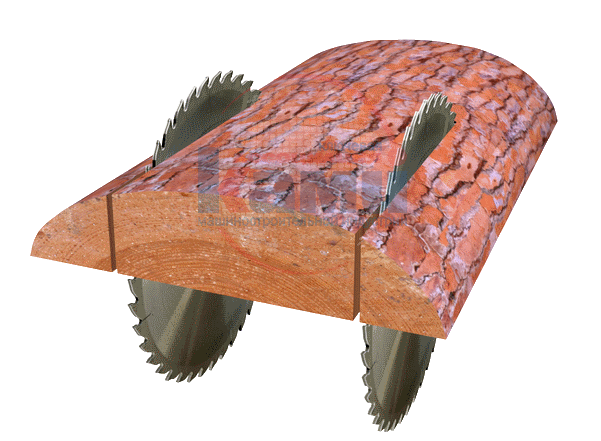

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Максимальный выход обрезной доски;
• Высокое качество получаемых пиломатериалов;
• Точные геометрические размеры получаемой доски;
• Подача бесступенчатая;
• Не требует сортировки пиломатериала по ширине  за счет быстрого перемещения подвижной пилы;
• Быстрота и удобство смены пил за счет консольного вала;
• Простота в обслуживании;
• Без проблем можно эксплуатировать станок в неотапливаемых помещения и при низких температурах, так как в станке отсутствует пневматика и гидравлика.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станок имеет комбинированный пильный вал с подвижным узлом. Главное движение от электродвигателя через ременную передачу на пильный вал. Вал консольного типа нижнего расположения. Подача материала осуществляется двумя верхними и двумя нижними приводными вальцами. Привод - от электродвигателя через ременную передачу. Настройка верхних валов по высоте обрабатываемого материала осуществляется маховиком через червячно-зубчатую передачу.

Подвижная часть пильного вала позволяет смещать одну пилу в осевом направлении для быстрой переналадки на ширину доски. Регулировку пилы  осуществляет оператор специальным механизмом в виде револьверной головки с градацией, соответствующей стандартам обрезной доски. На нерегулируемой части пильного вала устанавливаются от одной до трёх пил с фиксированной наладкой на размеры.

Такая конструкция позволяет производить следующие варианты раскроя:

• При работе одной подвижной и одной неподвижной пилами - выпиливание стандартных обрезных досок разного размера с последующей сортировкой;
• При работе одной подвижной и двумя-тремя неподвижными пилами - получение стандартных обрезных досок одного размера и обрезных досок или брусков разных размеров.

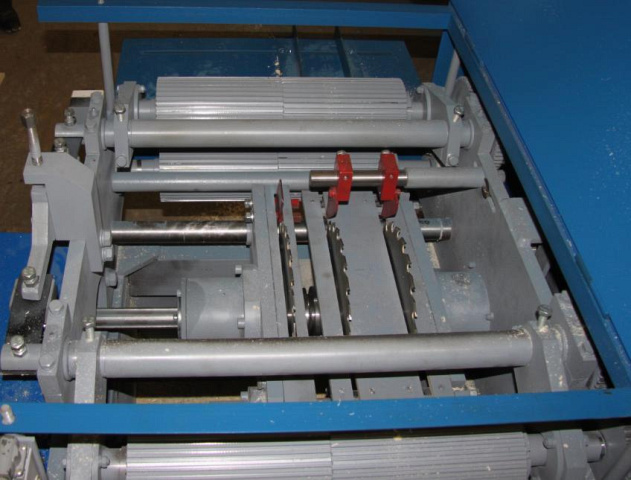

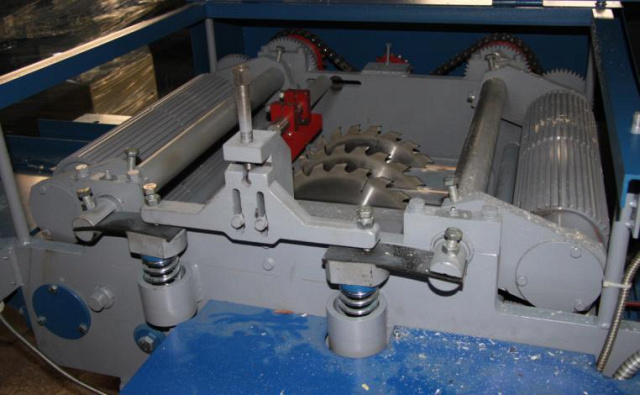

	ПИЛЬНЫЕ УЗЛЫ На станке возможна установка одновременно двух (трех) неподвижных и (одной) подвижной пил. Это позволяет быстро производить перенастройку на необходимый размер пиломатериала.

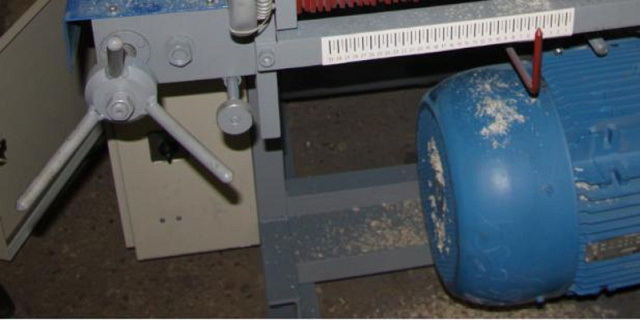

	ПЕРЕМЕЩЕНИЕ ПИЛ Регулировку пилы  осуществляет оператор специальным механизмом в виде револьверной головки с градацией, соответствующей стандартам обрезной доски.

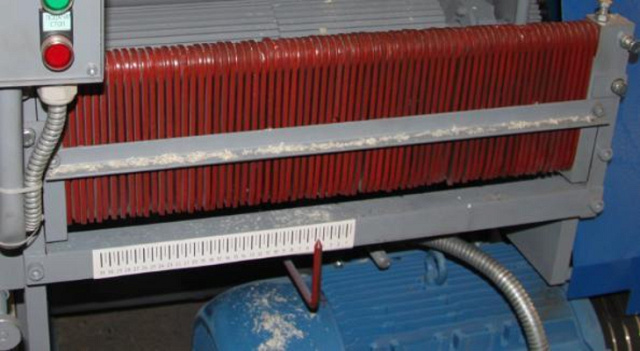

	КОГТЕВАЯ ЗАЩИТА Когтевая защита на входе в станок препятствует выбросу заготовки и обеспечивает безопасную работу для оператора.
	СИСТЕМА ПОДАЧИ Подача заготовок производится четырьмя вальцами: двумя нижними и двумя верхними. Нижние вальцы базируют заготовки, верхние - осуществляют их прижим к нижним вальцам. Все вальцы – приводные, что обеспечивает стабильную подачу заготовок.

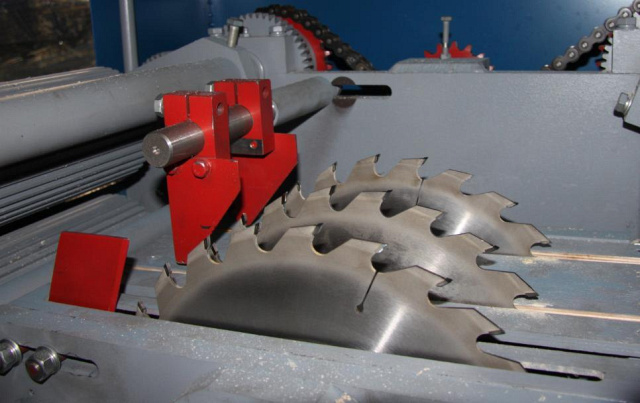

	РАСКЛИНИВАЮЩИЕ НОЖИ Расклинивающие ножи на выходе из станка препятствуют зажиму пил в процессе работы, существенно продлевая ресурс инструмента и значительно улучшая геометрию получаемого пиломатериала.

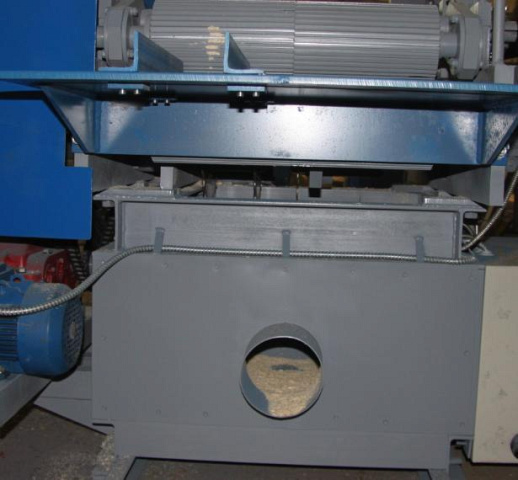

	УДАЛЕНИЕ ОПИЛОК Аспирационные патрубки позволяют эффективно производить отвод опилок не тратя время на остановку станка для уборки отходов.

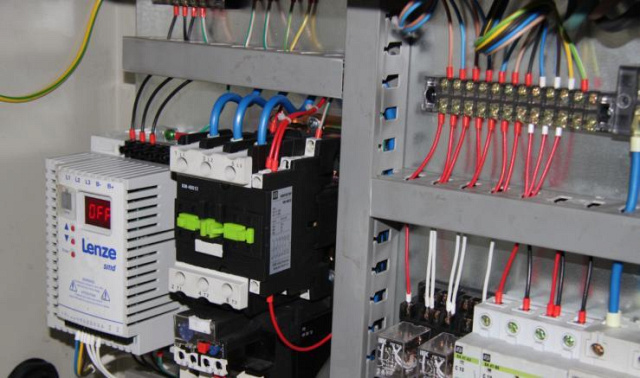

	КОМПЛЕКТУЮЩИЕ При производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя. Используются подшипники известных фирм: SKF и FAG; электрика и электроника Lenze.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

РОЛИКОВЫЙ СТОЛ МОД. РН 2-500 С Для обеспечения стабильного пиления рекомендуем устанавливать приемные и подающие рольганги. Возможность установки лазерного указателя пропила на крайнюю неподвижную пилу позволяет быстро и точно ориентировать необрезной материал.
