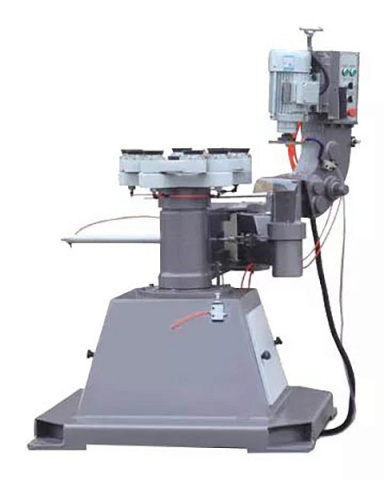

Станок для обработки фигурной кромки стекла Jet Glass. Модель JYM1
-
Производитель: JET GLASS
Страна: Китай
-
Мин. размер: 100 х 100 мм
Толщина стекла: 3 - 30 мм
Мощность: 3,2 кВт
Вес: 1000 кг
Узнать цену
Вы выбрали: Станок для обработки фигурной кромки стекла Jet Glass. Модель JYM1
Заказать лизинговый расчёт
Вы выбрали: Станок для обработки фигурной кромки стекла Jet Glass. Модель JYM1
Подобрать аналог
Вы выбрали: Станок для обработки фигурной кромки стекла Jet Glass. Модель JYM1
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Предназначен для чистовой обработки кромки стекла фигурных заготовок и формирования фацета одинаковой ширины по всему контуру без использования шаблона.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству зеркал и стеклянной продукции, на мебельном производстве в цехах стеклообработки, мастерских по выпуску эксклюзивной мебели, а так же на предприятиях по изготовлению витражей, стеклянных столешниц и т.п.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
|
|
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Рабочий стол оснащен вакуумным прижимом.
- Скорость вращения рабочего стола регулируется.
- Обработка периферийными кругами дает возможность формировать различные профили на кромке стекла.
- Изменяемые угол и ширина обработки фацета.
- Конструкция шпинделя позволяет устанавливать чашечные и периферийные круги.
- Пневмоцилиндр осуществляет прижим к кромке стекла оперативного блока с постоянным усилием.
- Возможность обработки круглых заготовок в автоматическом режиме.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
РАБОЧИЙ СТОЛ С ВАКУУМНЫМИ ПРИСОСКАМИ Осуществляет надежную фиксацию стеклянных заготовок за счет вакуумного крепления и обеспечивает высокую точность обработки кромки и фацета фигурных деталей. |
|

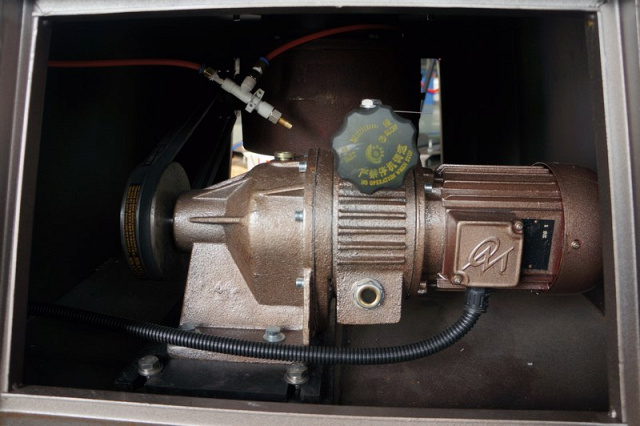

ПРИВОД ВРАЩЕНИЯ РАБОЧЕГО СТОЛА Производится от мотор-редуктора через клиноременную передачу с возможностью бесступенчатого изменения скорости вращения. Обеспечивает вращение рабочего стола с закрепленной круглой заготовкой, что позволяет вести обработку без перемещения оперативного блока вокруг детали. Рабочий стол вращается с определенной скоростью, соответствующей параметрам обработки изделия. |
|
ВРАЩЕНИЕ САТЕЛЛИТОВ Сателлиты с вакуумными присосками имеют возможность вращаться вокруг своей оси с помощью передаточных шестерен от привода вращения рабочего стола без вращения самого стола. Обеспечивается возможность обработки круглых деталей минимальных размеров, установленных на одном из сателлитов. |
|
ОПЕРАТИВНЫЙ БЛОК Универсальная конструкция оперативного блока позволяет обрабатывать кромку стекла. |
|

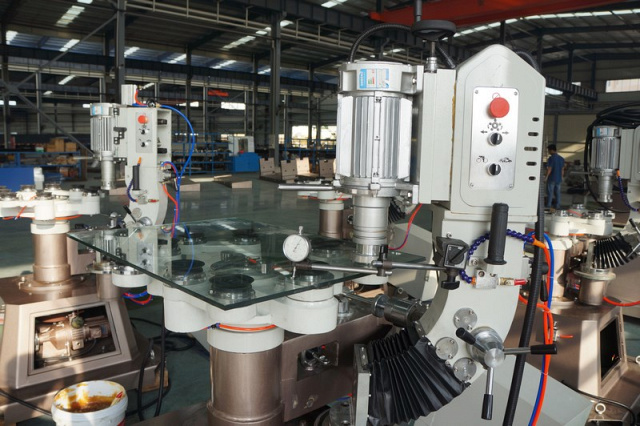

ВЫСОКОТОЧНЫЙ ДВУХСКОРОСТНОЙ ЭЛЕКТРОШПИНДЕЛЬ Обеспечивает гарантировано надежную обработку с высокой точностью и качеством кромки стекла при регулируемой скорости шпинделя с помощью переключателя на пульте управления. Конструкция шпинделя позволяет устанавливать периферийные круги для обработки кромки и чашечные круги для изготовления фацета. |
|
НАСТРОЙКА ШЛИФОВАЛЬНОГО ШПИНДЕЛЯ ПО ВЫСОТЕ Перемещение шлифовального шпинделя для настройки по высоте осуществляется по точным направляющим «ласточкин хвост» с помощью винтовой пары и маховика с рукояткой. Отсчет размера производится по лимбу, что обеспечивает точность настройки на размер толщины обрабатываемого стекла. |
|
РЫЧАЖНАЯ СИСТЕМА ПЕРЕМЕЩЕНИЯ ОПЕРАТИВНОГО БЛОКА За счет усиленной системы рычагов обеспечивается надежное соединение оперативного блока со станиной станка. При этом достигается высокая точность перемещения шпинделя по обрабатываемой кромке в горизонтальной плоскости. |
|

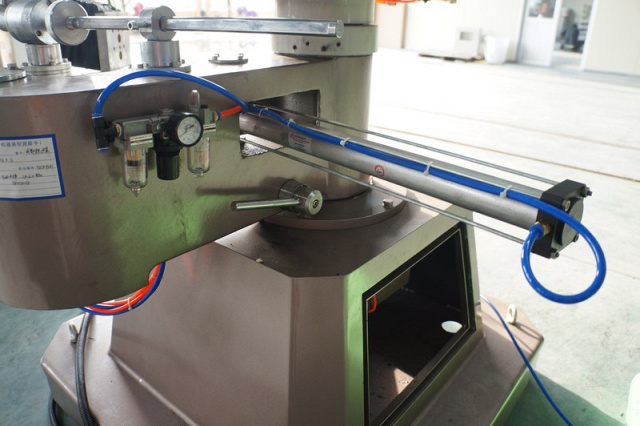

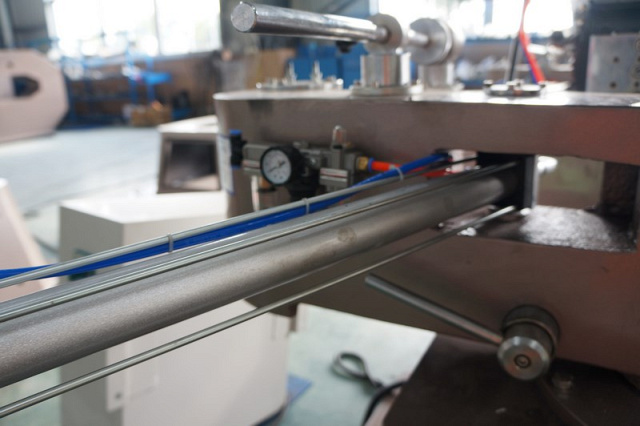

ПРИЖИМ ОПЕРАТИВНОГО БЛОКА Прижим оперативного блока к кромке стекла осуществляется с помощью пневмоцилиндра с постоянным усилием. Обеспечивается равномерный контакт шлифовального круга с обрабатываемой фигурной кромкой. |
|
ЭЛЕКТРОДВИГАТЕЛИ ПРИВОДОВ Комплектация станка электродвигателями с нормативами СЕ обеспечивает надежность и долговечность его работы. |
|
ПАНЕЛЬ УПРАВЛЕНИЯ СТАНКОМ И СИСТЕМА БЕЗОПАСНОСТИ Эргономичная и удобно расположенная на передней части станка панель управления обеспечивает удобство обслуживания и управления станком. Наличие кнопки аварийного останова обеспечивает повышенную безопасность работы на станке. |
| Модель | JYM1 |
| Размеры обрабатываемого стекла: | |
| Диаметр, мм | 100 – 2100 |
| Толщина, мм | 3 – 30 |
| Размеры рабочего стола, мм | 800 х 800 |
| Скорость вращения рабочего стола, м/мин | 0,5 – 4 |
| Скорость вращения сателлитов, м/мин | 2 – 8 |
| Общая установленная мощность, кВт | 3,2 |
| Габариты размеры: | |
| Длина, мм | 2200 |
| Ширина, мм | 1300 |
| Высота, мм | 1700 |
| Вес, кг | 1000 |
