Автоматические станки для закругления углов JET GLASS ROUNDER 1600, 24...

Автоматические станки для закругления углов JET GLASS ROUNDER 1600, 2400 с двумя шлифовальными шпинделями ROUNDER 2400

Код товара: МБ 412686

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

ROUNDER 1600

Мин. размер: 350 х 350 мм

Толщина стекла: 3 - 20 мм

Мощность: 5,5 кВт

Преимущества

Автоматическое закругление углов
Пневмопривод шпинделя по оси Z
2 инструмента на каждый шпиндель
ЧПУ управление, ввод всех параметров со стойки пульта управления PLC

Модель

ROUNDER 2400

МБ 412686

Макс. длина стекла, мм

2400

Мин. размер стекла, мм

350 x 350

Толщина стекла, мм

3 - 20

Угол обработки, R, мм

5 - 65, 10 - 80

Установленная мощность, кВт

5,5

Длина, мм

3000

Ширина, мм

1500

Высота, мм

1500

Назначение:

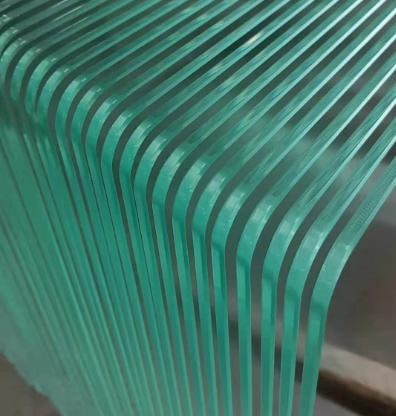

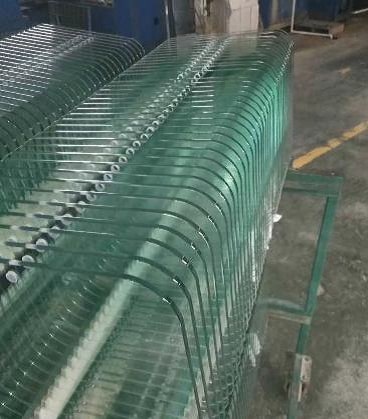

Автоматические станки с двумя шлифовальными шпинделями предназначен для закругления углов на стекле.

Область применения:

Предприятия и цеха по производству стекольной продукции, изготовлению торгового оборудования различной конструкции, в мебельном производстве в цехах по изготовлению деталей из стекла (фасады, полки, столешницы и т.п.), а также на предприятиях строительной индустрии.

Конструктивные особенности:

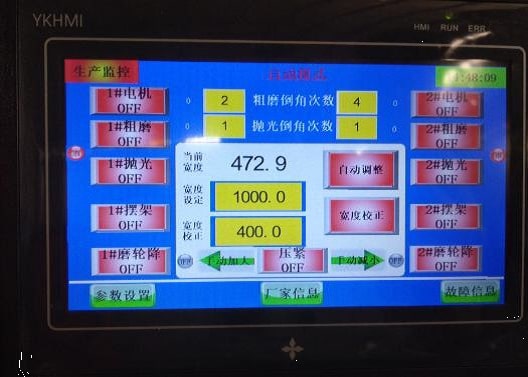

Панель управления станком оснащена сенсорным экраном, это позволяет быстро настроить станок на заданный угол закругления.

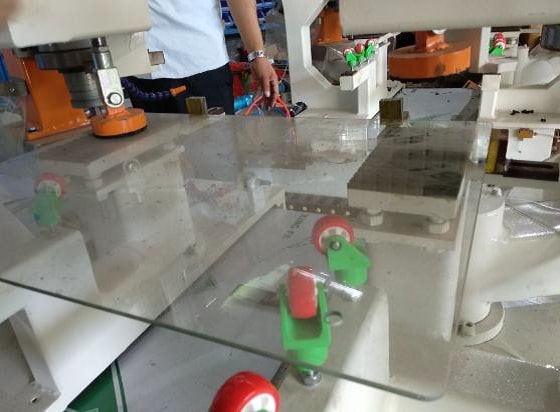

Рабочий стол предназначен для базирования стекла в зоне закругления по точно настроенным упорам в размер. Ролики обеспечивают возможность перемещения заготовок больших размеров без усилий. Верхние пневмоприжимы обеспечивают четкую фиксацию заготовки в момент обкатки углов. Прижимы исключают вибрацию и смещение детали.

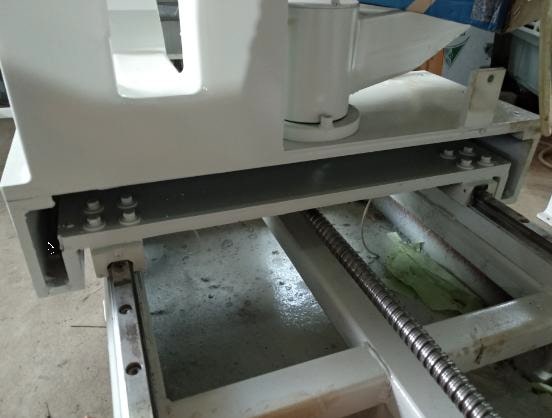

Перемещения портала осуществляются по высокоточным призматическим направляющим. Тем самым достигается высокая плавность хода и долговечность работы станка без люфтов при перемещении. Шарико-винтовая передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение портала. ШВП предоставляет высокую точность позиционирования, малое трение элементов гарантирует долгий срок эксплуатации.

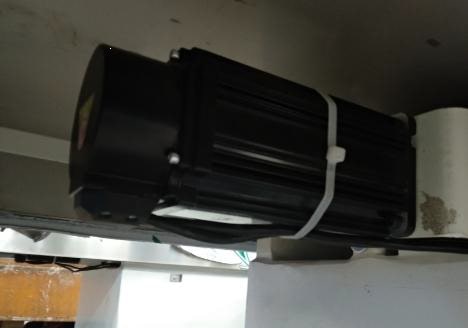

Серводвигатель установлен для перемещения портала по оси Х. Серводвигатель позволяет достичь высокую скорость холостых и рабочих перемещений, это в свою очередь повышает производительность оборудования.

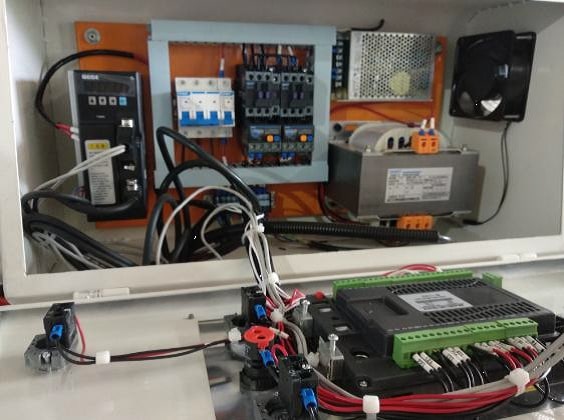

Шкаф управления станком оснащен всеми необходимыми комплектующими скомпонованными отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. Шкаф оборудован принудительной системой циркуляции воздуха и фильтрации, защищающих от перегревов и лишней пыли.

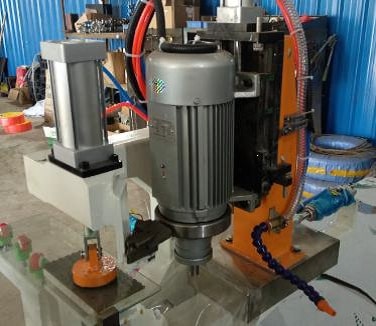

Шлифовальный агрегат состоит из электродвигателя со шпинделем. Жесткая конструкция направляющих выполняет точное перемещение шлифовального агрегата при настройке по высоте. Регулировку по высоте обеспечивает пневматическое управление.

Обкатка углов периферийными кругами осуществляется при охлаждении водой. Подача воды выполняется по гибким трубкам непосредственно к месту контакта инструмента со стеклом.

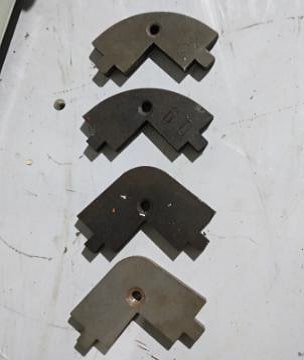

Со станком поставляются кондукторы различных форм для обкатки углов R5, R10, R15 ... вплоть до R80.

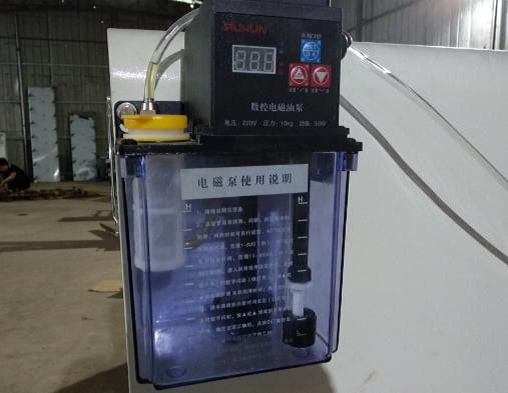

Станок оснащен электрическим масляным насосом.

Позволяет осуществлять смазку в труднодоступных местах направляющих шпиндельных узлов, приводов и т.д.

Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов
