Тайвань
Для ног стульев, столешниц, сидушек
Управление: полуавтомат
Вес: 2400 - 4800 кг

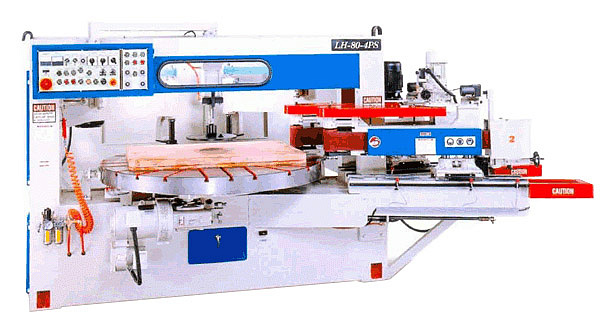

• Круглый вращающийся стол
• Тяжелая и мощная станина
• Пневмоприжим над центром стола для фрезерования столешниц, сидений стульев и т.п.
• Комплект пневмоприжимов для фиксации ножек стульев и других криволинейных элементов
• Модели 4PS - два фрезерных и два шлифовальных узла
• Функция шлифовки одновременно с фрезерованием
• Осцилляция шлифовальных лент
• Высокая производительность
НАЗНАЧЕНИЕ:
Предназначены для высокопроизводительного изготовления сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий методом копирования по шаблону.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в столярно-строительном и мебельном производстве.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
| | | |
| Ножки стульев, спинки стульев | Сиденья стульев, столешницы | Вешалки и др. криволинейные изделия |
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

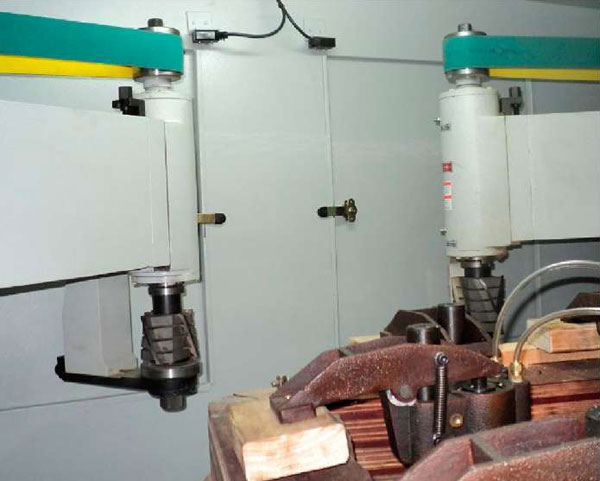

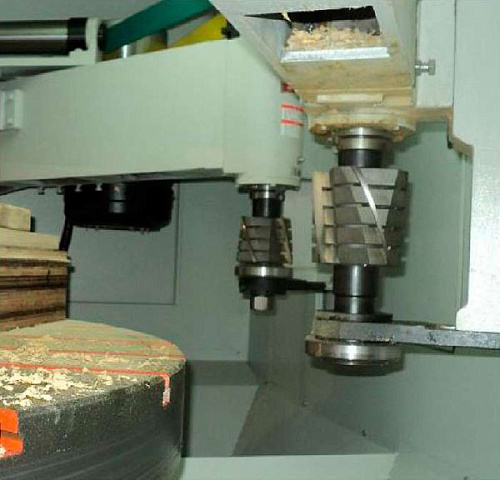

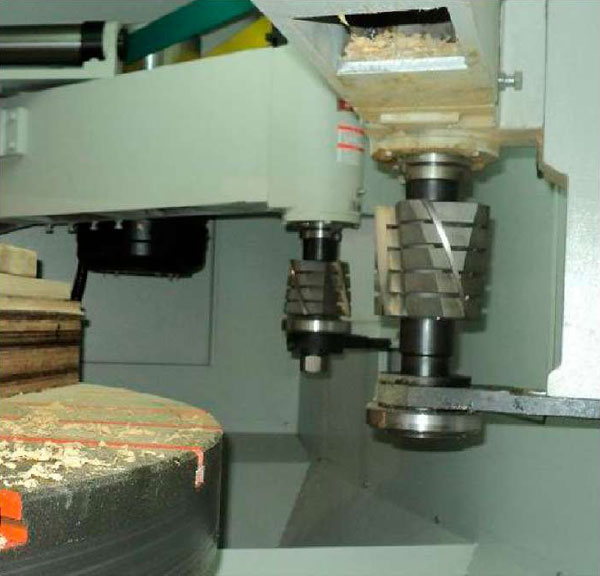

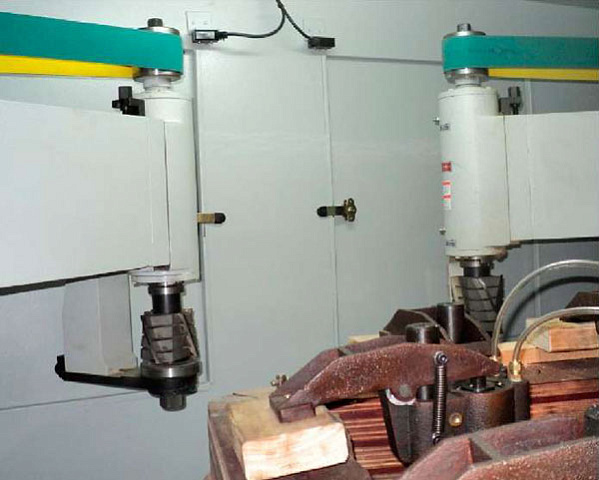

 | ДВА ФРЕЗЕРНЫХ ШПИНДЕЛЯ Станки оснащены двумя фрезерными узлами. Для фрезерования определенного профиля необходимо установить соответствующие фрезы. |
 | РЕВЕРС ВРАЩЕНИЯ ШПИНДЕЛЕЙ На фрезерных узлах можно изменять направление вращения инструмента - попутное или встречное к заготовке. |

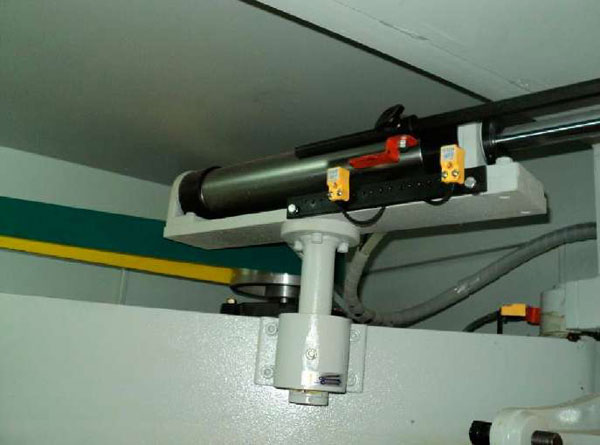

 | ПНЕВМОПОДАЧА ШПИНДЕЛЕЙ Перемещение фрезерных узлов осуществляется под действием пневмоцилиндра. |

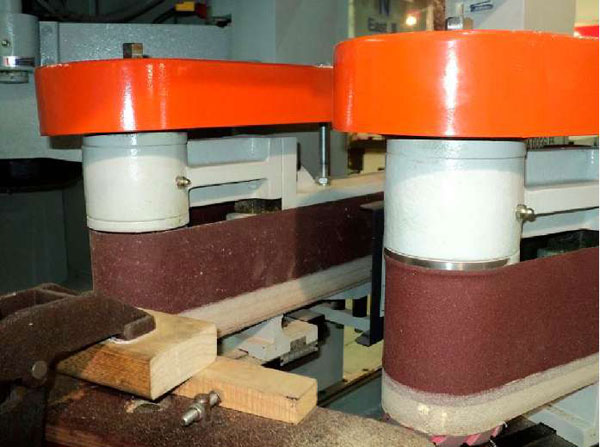

 | ШЛИФОВАЛЬНЫЕ УЗЛЫ Станки оснащены 2-мя шлифовальными узлами. При использовании шлифовальных лент на 1-й узел рекомендуется ставить ленту крупной зернистости, на 2-й узел мелкой. Помимо шлиф. лент можно устанавливать: -профильные шлифовальные диски - для шлифования профилированных поверхностей -лепестковые щетки. Шлифовальные узлы оснащены осцилляцией для повышения ресурса ленты, равномерного её расхода, идеального качества шлифовки. |

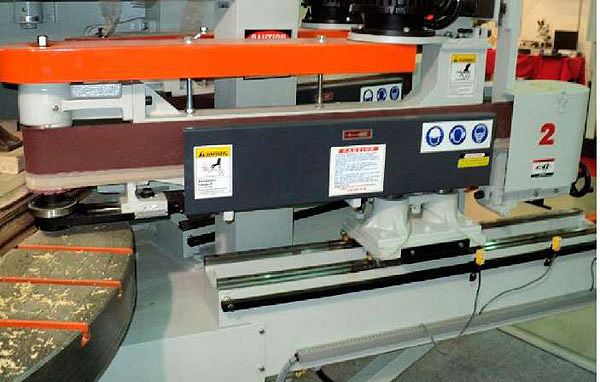

 | ПЕРЕМЕЩЕНИЕ ШЛИФОВАЛЬНЫХ УЗЛОВ Шлифовальные узлы перемещаются по высокоточным линейным направляющим. |

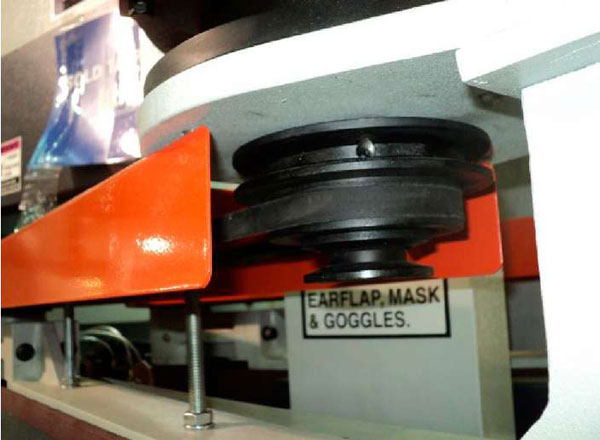

 | РЕГУЛИРОВКА СКОРОСТИ ШЛИФОВАЛЬНОЙ ЛЕНТЫ Скорость шлифовальной ленты удобно изменять с помощью ремней. Это позволяет подобрать необходимый режим шлифования для любого материала. |

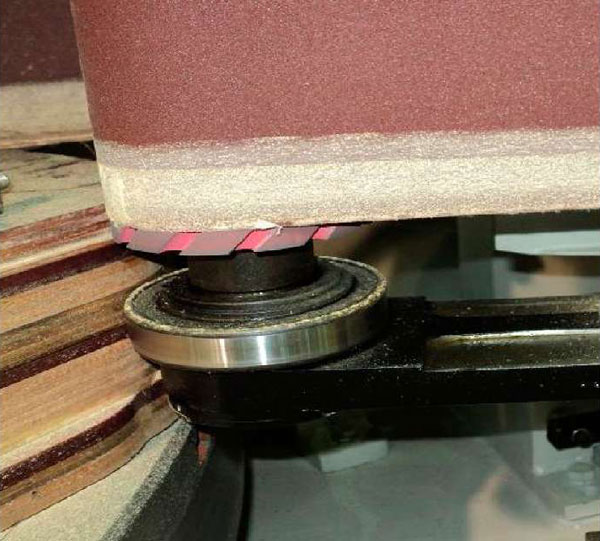

 | КОПИРОВАЛЬНЫЙ РОЛИК Все узлы перемещаются по копировальному ролику. |

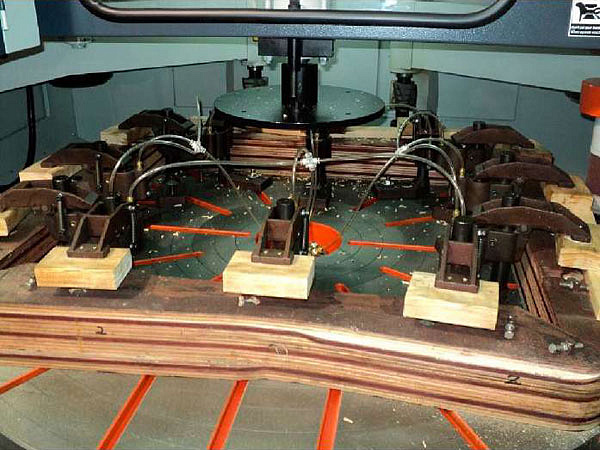

 | ФИКСАЦИЯ ЗАГОТОВОК При обработке ножек стульев шаблоны расставляются по краю круглого стола, прижим каждой заготовки осуществляется с помощью 2- х или 3-х пневмоприжимов (показано на фото). При обработке столешниц и сидений стульев используется пневмоприжим находящийся над центром стола, пневмоприжимы для ножек при этом снимаются. |

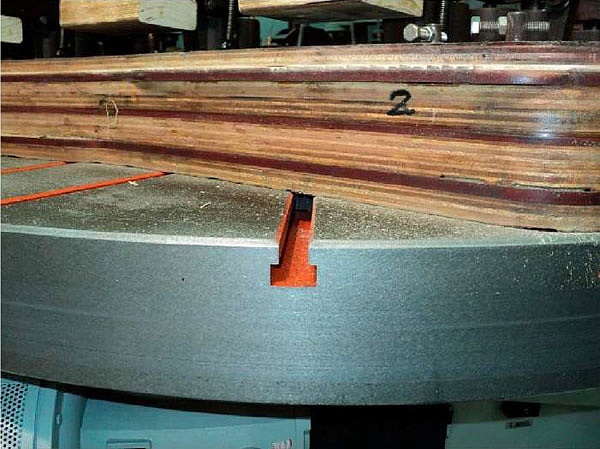

 | КРЕПЛЕНИЕ ШАБЛОНОВ Шаблоны и прижимы для ножек крепятся в Т- образные пазы на столе. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| 2 ФРЕЗЕРНЫХ УЗЛА И 2 ШЛИФОВАЛЬНЫХ УЗЛА |
УСТРОЙСТВО СТАНКОВ:
- Рабочий стол круглой формы, с установленным на нем шаблоном и заготовкой вращается вокруг своей оси;
- Для обкатки (фрезерования по периметру) плоских заготовок, например сидений стульев, столешниц и т.п. заготовки фиксируются в центре стола пневмоприжимом, расположенным над центром стола;
- Для продольного фрезерования, например ножек стульев, ножек столов, спинок стульев и т.п. применяются специальные пневмоприжимы, устанавливаемые по краю круглого стола;
- Рабочие органы - фрезы и шлиф. узлы, имеют ход к центру стола и обратно с помощью пневмоцилиндра. На одном валу с инструментом установлен копировальный подшипник, находясь под инструментом данный подшипник обкатывает шаблон, а инструмент над ним копирует форму шаблона на заготовке.
