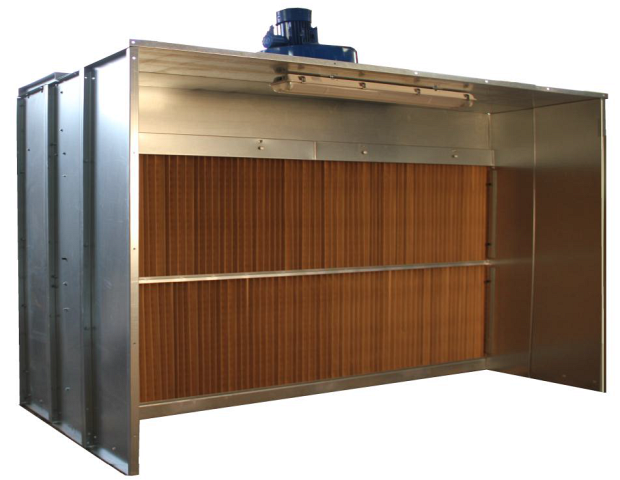

Покрасочная камера сухой фильтрации RTM. Серия DS

Покрасочная камера сухой фильтрации RTM. Серия DS
  • Производитель: RTM
  • Рабочая ширина: 2000 - 6000 мм

    Глубина: 360 - 2360 мм

    Фильтрация: сухая

    Водяной пол: нет

    Возможно изготовление по Вашим размерам

  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Покрасочная камера сухой фильтрации RTM. Серия DS

Заказать лизинговый расчёт

×

Вы выбрали: Покрасочная камера сухой фильтрации RTM. Серия DS

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Окрасочная камера – оборудование, предназначенное для повышения качества лакокрасочных покрытий через отведение загрязненного воздуха и крупных частиц мусора из рабочей зоны. Окрасочная камера позволяет увеличить производительность малярных участков, поддерживать рабочее место в чистоте, создает комфортные условия работы, исключает образование взрывоопасных концентраций ЛКМ.

Создаваемый вентилятором воздушный поток отводит взвесь ЛКМ/клея из рабочей зоны. Загрязненный воздух очищается, осаждаясь на картонном лабиринтном фильтре.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Камера применяется на предприятиях с небольшой загрузкой любой сферы деятельности, где производятся операции нанесения ЛКМ или клея распылением на различные материалы.

Камера удовлетворяет требованиям противопожарной и санитарной безопасности.



СХЕМА ОБРАБОТКИ:



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
  • Не требуется подключение воды.
  • Экономичное решение для подготовительных работ (нанесение клея, грунта).


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СБОРНЫЙ КОРПУС И ОТСТАИВАЮЩАЯ ВАННАЯ

  • Изготовлены из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости.
  • Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы.

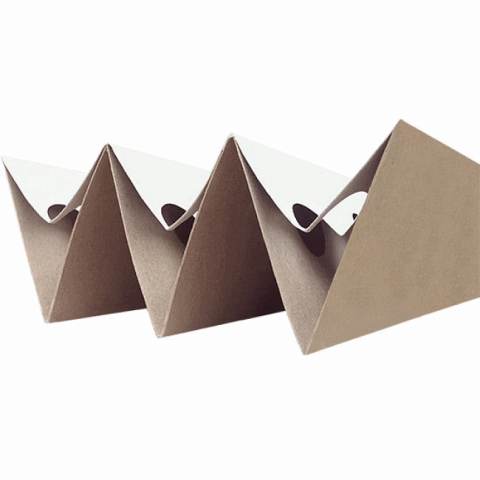

ДВЕ ВЕРТИКАЛЬНЫЕ ПОЛОСЫ КАРТОННОГО ЛАБИРИНТНОГО ФИЛЬТРА

  • Основным рабочим элементом сухой окрасочной камеры является фронтально расположенный картонный лабиринтный фильтр. По мере увеличения загрязненности, улавливающая способность фильтра увеличивается и достигает 95 %.
  • Удерживающая способность составляет 15 - 17 кг шламов на 1 м².
  • Для крепления фильтра используются 3 направляющих: одинарная вверху, сдвоенная в середине и одинарная внизу.
  • Для фиксации лабиринтного фильтра к стенам камеры, используются быстросъемные фиксаторы, состоящие из ребристых пластин и болтов с пластиковыми ручками.

Такое исполнение имеет ряд преимуществ, основными среди которых являются:

  • скорость потока воздуха после попадания во внутреннюю полость кабины снижается в 4 - 5 раз, что позволяет взвесям оседать на пол камеры, повышая степень очистки выбрасываемого воздуха;
  • центральная направляющая имеет большое количество ребер жесткости, предотвращающих ее провисание и «скручивание» даже при полной загрязненности фильтра;
  • для замены фильтра не требуется специального инструмента, благодаря чему снижается время обслуживания камеры.

В камере увеличен объем внутренней полости, благодаря чему обеспечивается равномерность скорости потока воздуха в рабочей зоне, что повышает:

  • качество лакокрасочного покрытия;
  • срок службы фильтров.

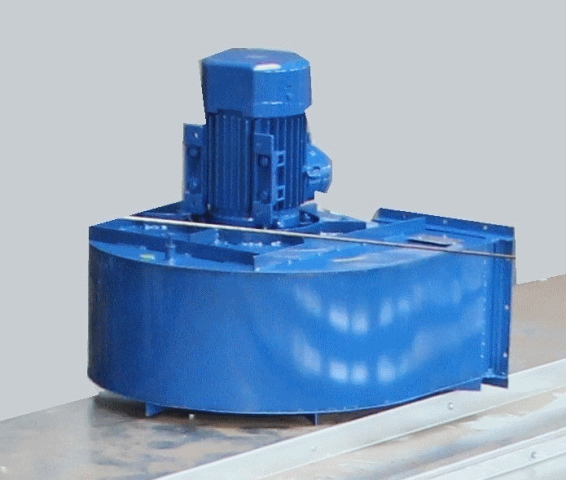

ВЕНТИЛЯТОР ВЫТЯЖНОЙ

  • Взрывозащищенный с несущим корпусом бесфланцевого исполнения.
  • Благодаря установке через резиновую прокладку непосредственно на крышу камеры и размещению в зоне установки вентилятора дополнительных усилителей, минимизируются вибрации, образующиеся в результате засорения лопаток вентилятора при интенсивной работе покрасочной камеры.

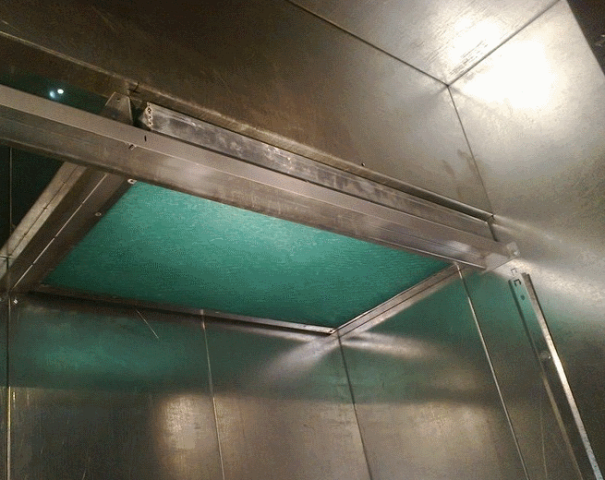

УСТРОЙСТВА ДЛЯ ДОПОЛНИТЕЛЬНОЙ ФИЛЬТРАЦИИ ВОЗДУХА

  • Быстросъемные фильтровальные кассеты с недорогим сменным элементом – стекловолоконным фильтром.
  • Использование дополнительной ступени фильтрации позволяет достичь степени очистки воздуха от твердых частиц вплоть до 95 %.

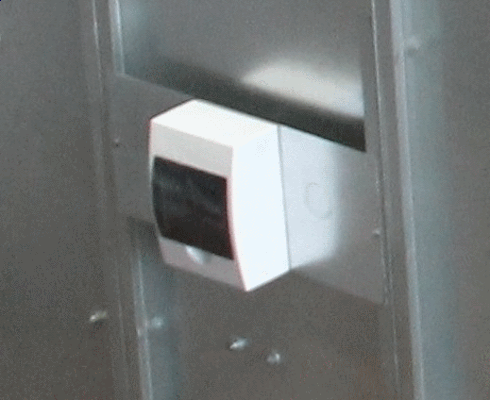

ЭЛЕКТРИЧЕСКИЙ ЩИТ УПРАВЛЕНИЯ

Содержит элементы управления электрооборудованием камеры. Выполнен пластиковом корпусе с автоматическими выключателями – для размещения вне взрывоопасной зоны.

СВЕТИЛЬНИК

Взрывозащищённый, светодиодный - световой поток 5000 ЛМ.


ПРИНЦИП РАБОТЫ:


  • Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака – перепыл, который благодаря покрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха.
  • Существенная часть лаковой пыли осаждается на картонном лабиринтном фильтре (до 75 - 95%). Причем по мере загрязнения фильтра степень фильтрации увеличивается.
  • Дополнительная система фильтрации (опция) – быстросъемные кассеты с недорогим сменным элементом – стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 95%.
  • Преимуществом сухой окрасочной камеры являются:

  • минимальное время обслуживания
  • простота утилизации шламов лакокрасочных материалов. Они утилизируются как твердые промышленные отходы вместе с фильтрами.

Модель

DS-20

DS-30

DS-40

DS-50

DS-60

Количество вентиляторов, шт.

1

1

1

1

1

Производительность вентилятора, м³/час

6500

8500

11 500

17 000

17 000

Мощность светильника, Вт

2 х 36

2 х 36

2 х 36

2 х 2 х 36

2 х 2 х 36

Мощность электродвигателя вентилятора, кВт

1 х 1,5

1 х 2,2

1 х 3

2 х 2,2

2 х 2,2

Общая установленная мощность, кВт

2

3

3,5

4,4

4,4

Вес, кг

400

500

650

750

850



Модель

DS-20

DS-30

DS-40

DS-50

DS-60

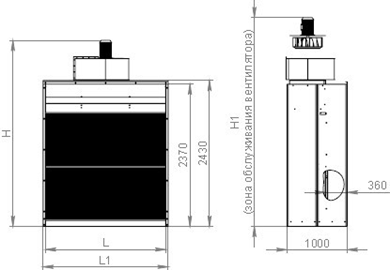

Ширина рабочей зоны L, мм

2000

3000

4000

5000

6000

Габаритная ширина L1, мм

2080

3080

4080

5080

6080

Габаритная высота H, мм

3069

3099

3104

3100

3100

Рабочая зона, мм

360

360

360

360

360

Габаритная глубина камеры (база), мм

1000

1000

1000

1000

1000

*Дополнительные секции В, мм

1000

1000

1000

1000

1000

*Суммарная рабочая зона В1, мм

1360

1360

1360

1360

1360

*Габаритная глубина камеры В2, мм

2000

2000

2000

2000

2000


* РАЗМЕРЫ, ЗАВИСЯЩИЕ ОТ КОМПЛЕКТАЦИИ ОПЦИЯМИ:


УВЕЛИЧЕНИЕ ГЛУБИНЫ РАБОЧЕЙ ЗОНЫ

Количество секций 1 2 3 4 N
Увеличение глубины рабочей зоны, B, мм 500 1000 1500 2000 N * 500
Суммарная рабочая зона, B1, мм 720 1220 1720 2220 N * 500 + 220
Габаритная ширина камеры, B2, мм 1500 2000 2500 3000 N * 500 + 1000
