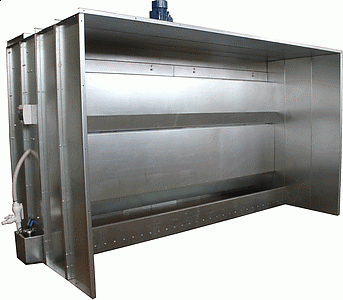

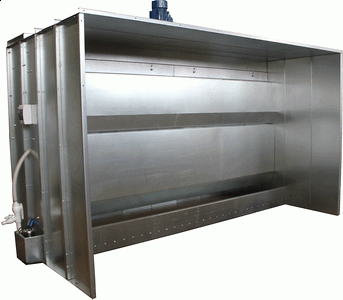

Покрасочная камера с водяной завесой RTM. Серия WS

В наличии
Покрасочная камера с водяной завесой RTM. Серия WS
  • Производитель: RTM

  • Рабочая ширина: 2000 - 6000 мм

    Глубина: 220 - 2220 мм

    Фильтрация: водяная

    Водяной пол: да (ОПЦИЯ)

    Материал каскада: оцинкованная сталь

    Возможно изготовление по Вашим размерам

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Покрасочная камера с водяной завесой RTM. Серия WS

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Покрасочная камера с водяной завесой RTM. Серия WS

Подобрать аналог

Вы выбрали: Покрасочная камера с водяной завесой RTM. Серия WS

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Окрасочная камера – оборудование, предназначенное для cущественного повышения качества лакокрасочных покрытий через отведение загрязненного воздуха и крупных частиц мусора из рабочей зоны. Окрасочная камера позволяет увеличить производительность малярных участков, поддерживать рабочее место в чистоте, создает комфортные условия работы, исключает образование взрывоопасных концентраций ЛКМ.

Создаваемый вентилятором воздушный поток отводит взвесь ЛКМ/клея из рабочей зоны. Загрязненный воздух очищается, проходя через водяную завесу. Крупные частицы мусора попадают в поддон с водой, находящийся под рабочей зоной.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Камера применяется на предприятиях любой сферы деятельности, где производятся операции нанесения ЛКМ или клея распылением на различные материалы.

Камера удовлетворяет требованиям противопожарной и санитарной безопасности.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


СХЕМА ОБРАБОТКИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

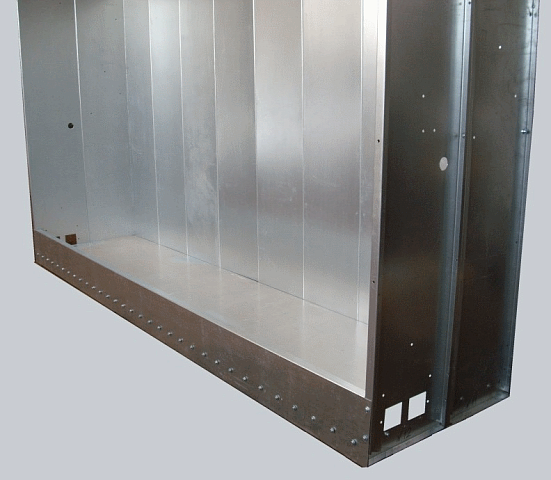

СБОРНЫЙ КОРПУС И ОТСТАИВАЮЩАЯ ВАННАЯ

Изготовлены из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости. Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы.

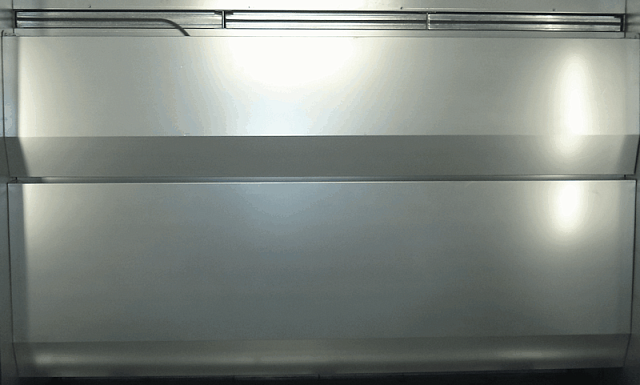

ДВОЙНОЙ КАСКАД ВОДЯНЫХ ЗАВЕС

Фронтальные завесы обоих каскадов имеют быстросъемное исполнение. Благодаря этому не только обеспечивается полный доступ внутрь камеры для обслуживания, но и появляется техническая возможность заузить просвет между нижним краем завесы и водой в расположенной ниже ванной. Для верхнего каскада – это ванна нижнего каскада, а для нижнего каскада – это отстаивающая ванная.

Такое исполнение имеет ряд преимуществ, основными среди которых являются:

  • из-за отсутствия длинных участков свободного падения воды, исключается образование брызг как в верхней, так и в нижней части рабочей зоны;
  • вода, срывающаяся с нижней кромки водяной завесы, создает плотный поток, дополнительно очищающий воздух от взвесей, что исключает необходимость установки разбрызгивателей воды;
  • скорость потока воздуха после попадания внутрь покрасочной кабины снижается в 4 - 5 раз, что позволяет взвесям оседать в отстаивающую ванную, повышая степень очистки выбрасываемого воздуха.

ПРИСТАВНАЯ ВАННОЧКА ДЛЯ РАЗМЕЩЕНИЯ НАСОСА

  • Расположение ванночки – универсальное (слева или справа от камеры). Таким образом, сторона обслуживания может быть выбрана во время монтажа.
  • Расположение зоны обслуживания снаружи камеры позволяет осуществлять визуальный контроль работы и избегать наружного загрязнения насоса, которое приводит к его перегреву и преждевременному выходу из строя.
  • Расположенные снаружи задвижки позволяют легко регулировать поток воды в водяных завесах, а также производить штатным насосом быстрый слив воды из камеры при ее плановом обслуживании.

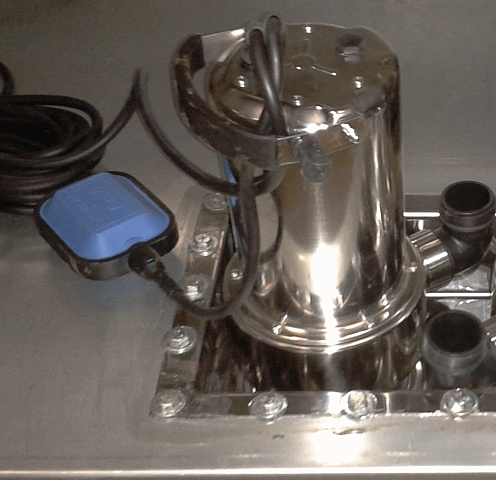

ЦИРКУЛЯЦИОННЫЙ НАСОС

Компоненты насоса изготовлены из нержавеющей стали. Благодаря этому насос прокачивает сгустки шламов ЛКМ диаметром до 35 мм. Встроенная система защиты от перегрева.

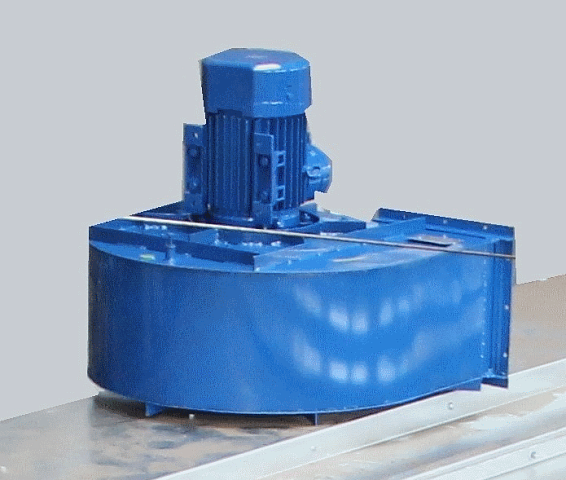

ВЕНТИЛЯТОР ВЫТЯЖНОЙ

  • Взрывозащищенный с несущим корпусом бесфланцевого исполнения.
  • Благодаря установке через резиновую прокладку непосредственно на крышу камеры и размещению в зоне установки вентилятора дополнительных усилителей, минимизируются вибрации, образующиеся в результате засорения лопаток вентилятора при интенсивной работе покрасочной камеры.

УСТРОЙСТВА ДЛЯ ДОПОЛНИТЕЛЬНОЙ ФИЛЬТРАЦИИ ВОЗДУХА

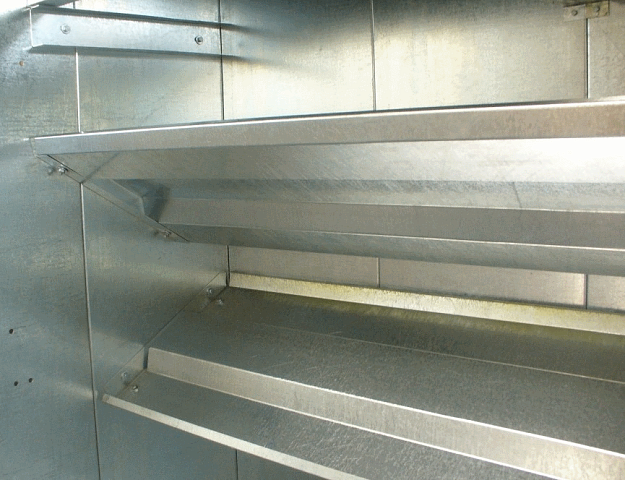

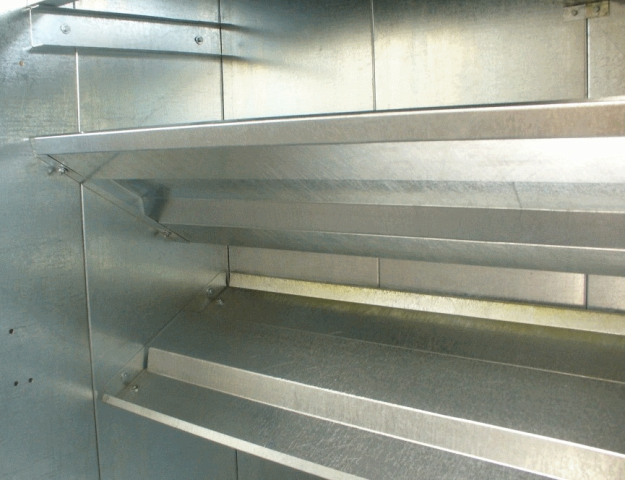

  • Лабиринт из преградительных панелей, многократно меняющих направление потока воздуха. Одновременно являются дополнительными диагональными ребрами жесткости. Рекомендуются к установке при размещении вентилятора на крыше камеры.

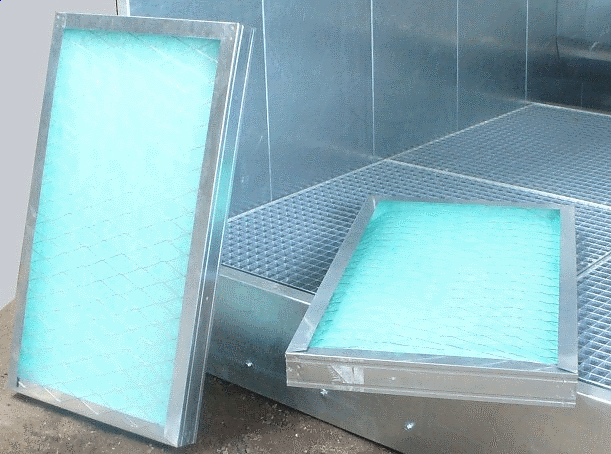

  • Быстросъемные фильтровальные кассеты с недорогим сменным элементом – стекловолоконным фильтром.

ЭЛЕКТРИЧЕСКИЙ ЩИТ УПРАВЛЕНИЯ

Содержит элементы управления электрооборудованием камеры. Выполнен пластиковом корпусе с автоматическими выключателями – для размещения вне взрывоопасной зоны

СВЕТИЛЬНИК

Взрывозащищённый, светодиодный - световой поток 5000 ЛМ.


ПРИНЦИП РАБОТЫ:


  • Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака – перепыл, который благодаря покрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха.
  • Существенная часть лаковой пыли осаждается на водяной завесе (до 85%).
  • Дополнительные системы фильтрации (опция) – лабиринт из преградительных панелей, многократно меняющих направление потока воздуха, а также быстросъемные кассеты с недорогим сменным элементом – стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 99%.
  • «Побочным эффектом» использования воды в системе фильтрации является абсорбция растворителей в начале работы камеры. После насыщения воды молекулами растворителя, поглощение «запахов» прекращается, а иллюзия их фильтрации исчезает.



Модель

RTM WS-20

RTM WS-30

RTM WS-40

RTM WS-50

RTM WS-60

Ширина водяной завесы, мм

2000

3000

4000

5000

6000

Количество вентиляторов, шт.

1

1

1

2

2

Производительность вентилятора, м³/час

6500

8500

11 500

17 000

17 000

Мощность светильника, Вт

2 х 36

2 х 36

2 х 36

2 х 2 х 36

2 х 2 х 36

Мощность электродвигателя вентилятора, кВт

1 х 1,5

1 х 2,2

1 х 3

2 х 2,2

2 х 2,2

Мощность электродвигателя насоса, кВт

1,1

1,1

1,1

1,1

1,1

Общая установленная мощность, кВт

3,4

3,4

3,4

5,4

5,4

Вес, кг

450

550

700

800

900

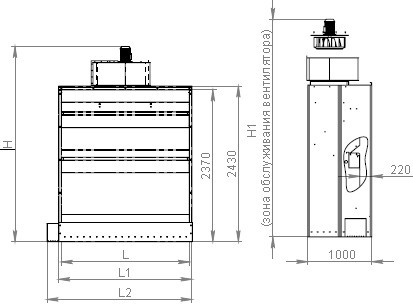

РАЗМЕРЫ:

þÿ

Модель

RTM WS-20

RTM WS-30

RTM WS-40

RTM WS-50

RTM WS-60

Ширина рабочей зоны L, мм

2000

3000

4000

5000

6000

Габаритная ширина L1, мм

2080

3080

4080

5080

6080

Ширина по ванночке для насоса L2, мм

2280

3280

4280

5280

6280

Габаритная высота H, мм

3069

3099

3104

3100

3100

Рабочая зона (база), мм

220

220

220

220

220

Габаритная глубина камеры (база), мм

1000

1000

1000

1000

1000

*Дополнительные секции В, мм

1500

1500

1500

1500

1500

*Суммарная рабочая зона В1, мм

1720

1720

1720

1720

1720

*Габаритная глубина камеры В2, мм

2500

2500

2500

2500

2500


* РАЗМЕРЫ, ЗАВИСЯЦИЕ ОТ КОМПЛЕКТАЦИИ ОПЦИЯМИ:

УВЕЛИЧЕНИЕ ГЛУБИНЫ РАБОЧЕЙ ЗОНЫ

Количество секций

Увеличение глубины рабочей
зоны, B, мм

Суммарная рабочая зона,
B1, мм

Габаритная ширина
камеры, B2, мм

1 500 720 1500
2 1000 1220 2000
3 1500 1720 2500
4 2000 2220 3000
N N*500 N*500 + 220 N*500 + 1000
