Макс. размеры изделия: 3000 х 1300 мм
Макс. толщина заготовки: 80 мм
Вид прижима: гидравлический
Мощность: 54 кВт
Вес: 7500 кг
• Автоматическое загрузочное устройство
• Интегрированный узел клеенанесения
• Усиленный узел прессования с монолитными рассверленными плитами
• Простое управление с помощью пульта
• Снижение времени прессования за счет нагрев плит
НАЗНАЧЕНИЕ:
Пресс предназначен для автоматического изготовления высококачественного клееного щита из массива древесины, а также двустороннего облицовывания щита и плитных материалов. (В качестве облицовочного материала используется натуральный шпон ценных пород древесины, пленка ПВХ, пластик.)
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на средних и крупных предприятиях по выпуску клееного щита, в цехах по производству мебели, дверей, окон и прочих столярных изделий.
СХЕМА ОБРАБОТКИ:

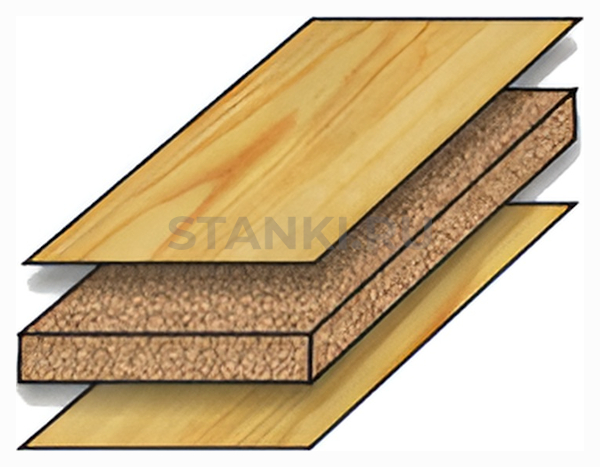

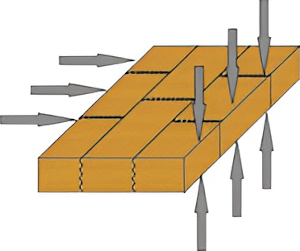

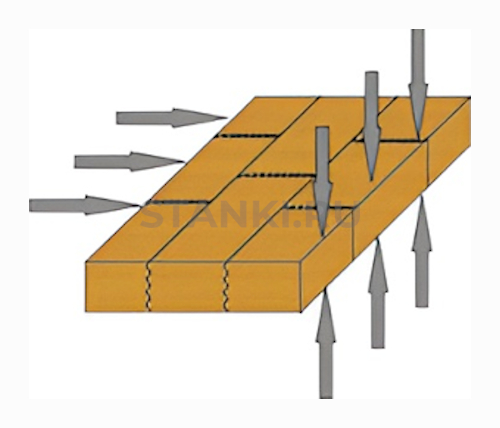

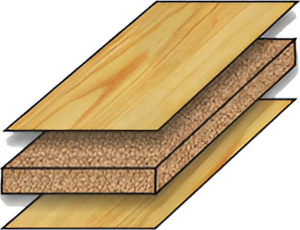

| 1. Схема склейки мебельного щита | 2. Схема двухстороннего облицовывания |
| | |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

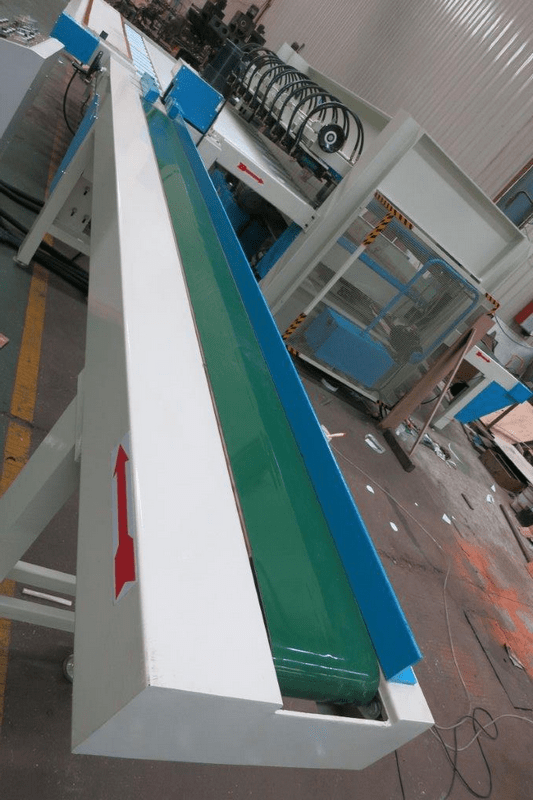

| | Автоматический загрузочный стол с приводным конвейером с регулятором скорости подачи для выбора оптимального режима. |

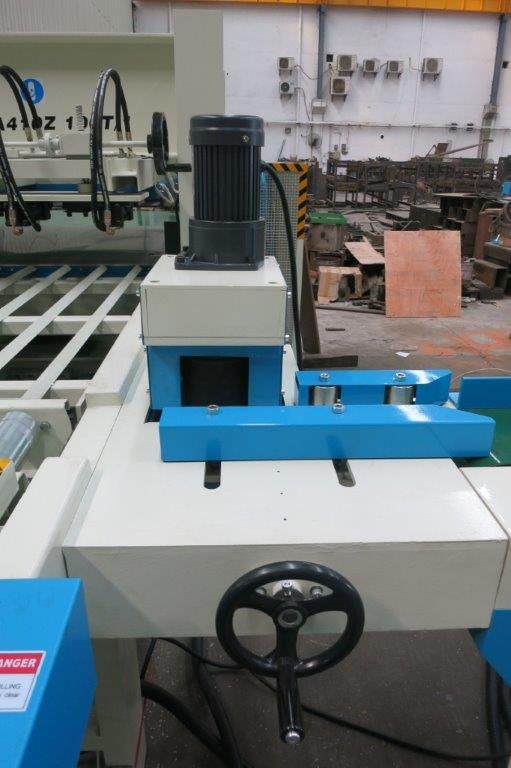

| | Надежная и экономная система автоматического клеенанесения на торец ламели с регулировкой скорости подачи клея на вертикальном валике. |

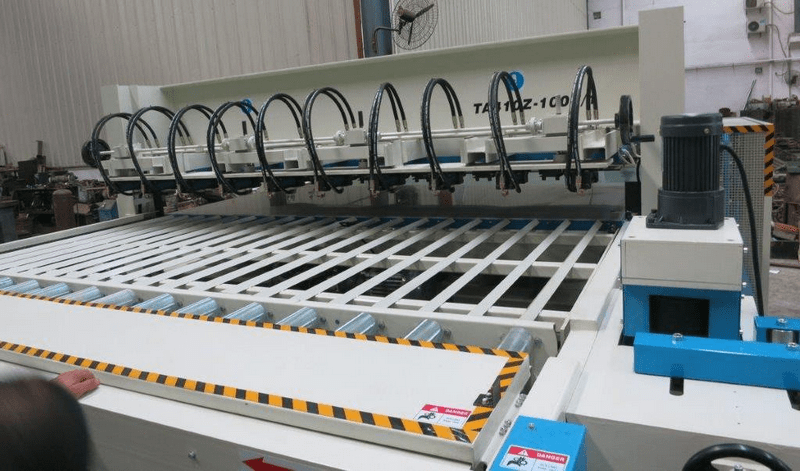

| | После клеемаза заготовки автоматически перемещаются в зону формирования щита. После формирования нужного размера щит автоматом подается в зону прессования. |

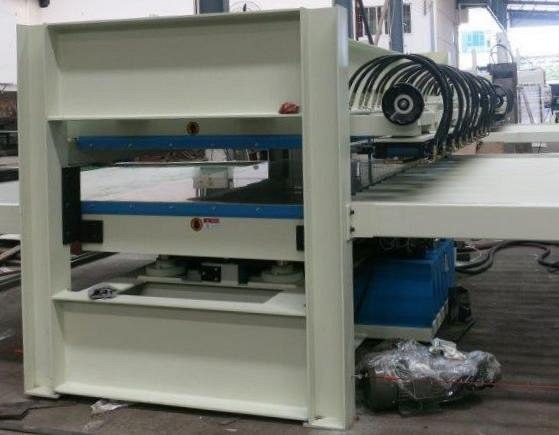

| | Усиленный узел прессования с монолитными рассверленными плитами с автоматическим раскрытием по таймеру. |

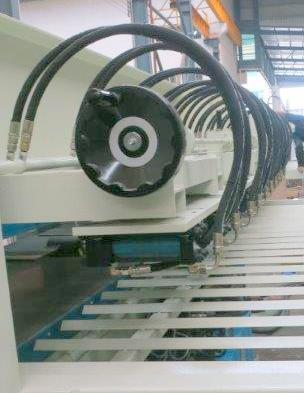

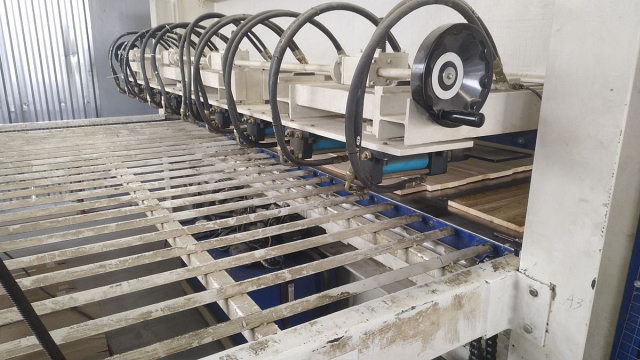

| | Шесть гидравлических горизонтальных цилиндров диаметром 50 мм создают боковое усилие прессования, что обеспечивает равномерность распределения нагрузки по всей длине щита и высокое качество склейки. |

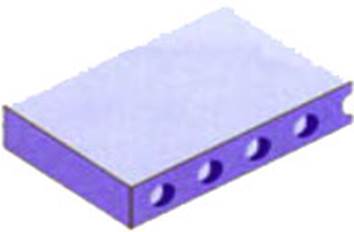

| | Массивные монолитные рассверленные плиты предназначены для нагрева прессуемого материала с помощью масла, которое постоянно циркулируется насосом. Монолитная плита позволяет добиться максимального усилия прессования и надолго сохранить прочность. |

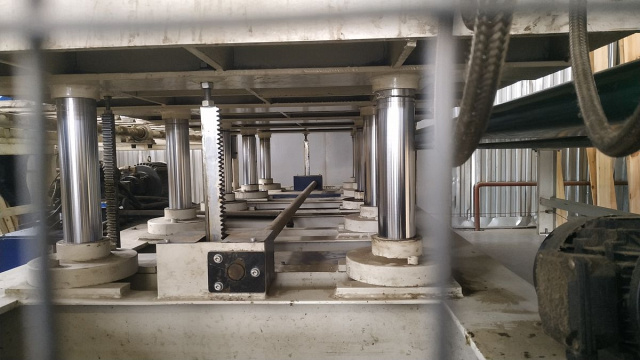

| | Смыкание плит осуществляется шестью цилиндрами диаметром 85 мм, что обеспечивает достаточное усилие прессования для качественного облицовывания щита и плитных материалов. |

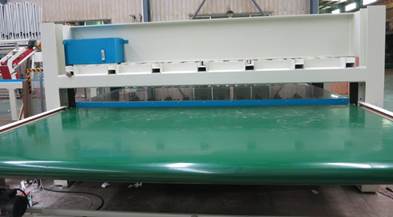

| | Большой приводной разгрузочный стол для выгрузки готового щита. |

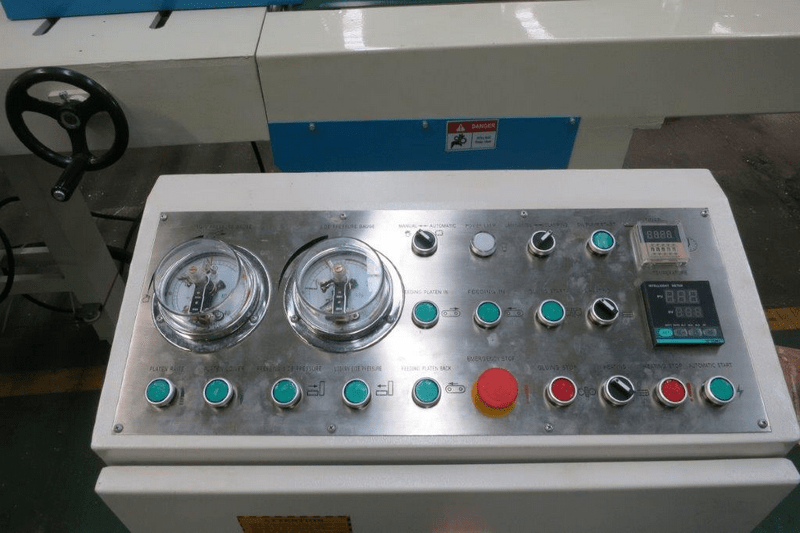

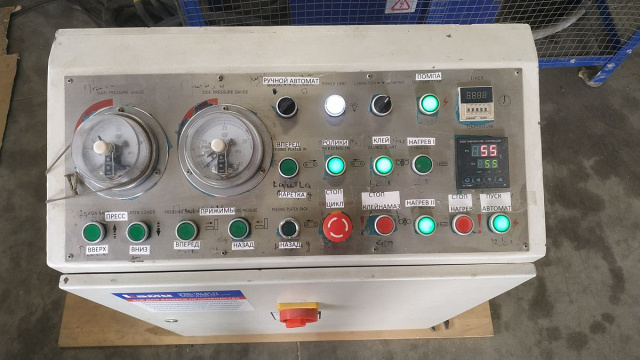

| | Все узлы линии включаются/выключаются и настраиваются с помощью пульта управления. |
| ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ Горячий бойлер на масле для безопасности работы оператора имеет защитное ограждение. | |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| АВТОМАТИЧЕСКОЕ ЗАГРУЗОЧНОЕ УСТРОЙСТВО Загрузка заготовок осуществляется при помощи приводного конвейера с изменяемой скоростью подачи. |
| УЗЕЛ НАНЕСЕНИЯ КЛЕЯ Автоматический клеемаз с устройством для подачи и отключения клея. |
| ЗАГРУЗОЧНЫЙ СТОЛ Заготовки с нанесенным клеем автоматически набираются на загрузочном столе и передаются при помощи приводного конвейера в зону прессования. |
| ЗОНА ПРЕССОВАНИЯ Монолитные рассверленные плиты раскрываются на 80 мм. Автоматическое устройство раскрытия плит с таймером. Обогрев при помощи масляного бойлера. |
| АВТОМАТИЧЕСКИЙ РАЗГРУЗОЧНЫЙ СТОЛ |
