Гидравлические листогибочные прессы SMD. Серия РВН

В наличии

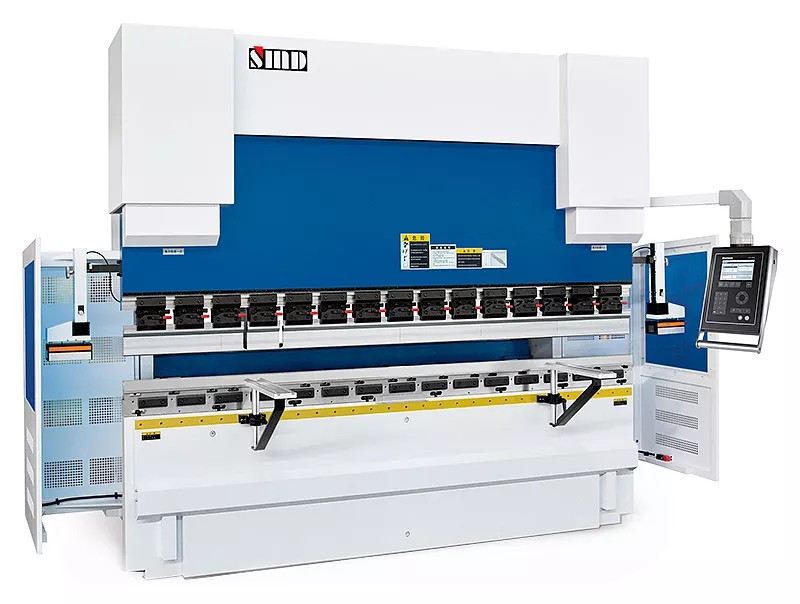

Гидравлические листогибочные прессы SMD. Серия РВН
  • Производитель: SMD

    Страна: Нидерланды   Страна сборки: Китай

  • Кол-во управляемых осей: от 4

    Усилие: 80 - 3000 т

    Длина гиба: 2550 - 12 000 мм

  • От 128 507 Br

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Гидравлические листогибочные прессы SMD. Серия РВН

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Гидравлические листогибочные прессы SMD. Серия РВН

Подобрать аналог

Вы выбрали: Гидравлические листогибочные прессы SMD. Серия РВН

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Прессы серии PBH, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью и удобством в работе.

Прессы серии PBH обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Гидравлические листогибочные прессы применяются для изготовления различных деталей  практически во всех отраслях машиностроения.

В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.



Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс.





ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

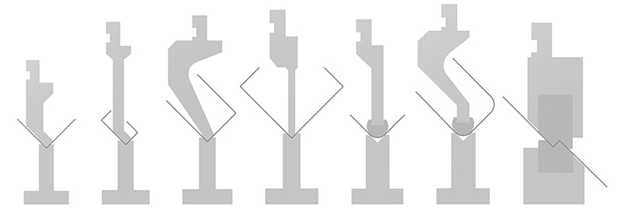

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

СТАНИНА

Изготовлена из высококачественной стали,  снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.

ПРЕССЫ

Оснащаются современными системами ЧПУ от всемирно известных компаний Delem (Нидерланды) , Cybelec (Швейцария), ESA (Италия).

ГИДРАВЛИЧЕСКАЯ СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА

Обеспечивает постоянство угла на протяжении всего гиба.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ЧПУ CYBELEC MODEVA PAC (ШВЕЙЦАРИЯ)

  • 2D моделирование процессов гибки;
  • Дисплей LCD 15'';
  • Память 256 Мб;
  • Функция диагностики;
  • Автоматический контроль по 4-м или 7-ми осям + управлении c компенсацией прогиба и расчет усилия по заданным параметрам гибки;
  • Библиотека пуансонов и матриц;
  • Автоматическая или ручная установка последовательности сгибов;
  • Автоматическая настройка рабочих скоростей;
  • Хранение и вызов программ;
  • Диалоговая программа имеет несколько языков.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА: HOERBIGER (ГЕРМАНИЯ)

Полное управление с ЧПУ всеми электро-гидравлическими системами,включая блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи, масляной насос SUMITOMO, (Япония).

ЭЛЕКТРОННО - ОПТИЧЕСКИЕ ЛИНЕЙКИ ПОЛОЖЕНИЯ ПОЛЗУНА GIVI MISURE (ГЕРМАНИЯ)

С точностью до 0,01 мм (ось Y1+Y2).

ЗАДНИЙ УПОР ИМЕЕТ АВТОМАТИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ ПО ОСЯМ X (500 ММ, СКОРОСТЬ 400 ММ/СЕК) И R (200 ММ СКОРОСТЬ 60 ММ/СЕК)

Перемещение выполняется с помощью ШВП по линейным направляющим от привода серводвигателя. Три упора можно вручную отвести влево или вправо вдоль по направляющим.

ДВЕ ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ ОПОРЫ

С перемещением по линейным направляющим.

МНОГОРУЧЕЙКОВАЯ  МАТРИЦА С ПУАНСОНОМ

На всю длину пресса.

АВТОМАТИЧЕСКАЯ, УПРАВЛЯЕМАЯ ЧПУ, ГИДРАВЛИЧЕСКАЯ СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА

ЗАЖИМЫ ДЛЯ БЫСТРОЙ СМЕНЫ ПУАНСОНОВ С СИСТЕМОЙ КРЕПЛЕНИЯ

AMADA-PROMECAM.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ЧПУ DELEM DA66T (НИДЕРЛАНДЫ)

  • 2D программирование процессов гибки;
  • 3D визуализация процессов гибки;
  • Сенсорный дисплей  TFT 17'';
  • Память 256 Мб;
  • Функция диагностики;
  • Автоматическое контроль по 24-м осям + управлении е компенсацией прогиба и расчет усилия по заданным параметрам гибки;
  • Библиотека пуансонов и матриц;
  • Автоматическая или ручная установка последовательности сгибов;
  • Автоматическая настройка рабочих скоростей;
  • Хранение и вызов программ;
  • Диалоговая программа имеет несколько языков.

РАЗЛИЧНЫЕ КОНФИГУРАЦИИ ЗАДНЕГО УПОРА

X, R, Z1, Z2. X, X1, R, Z1, Z2. X1, X2, R1, R2, Z1, Z2.

СИНХРОНИЗИРОВАННЫЕ, УПРАВЛЯЕМЫЕ  ЧПУ ПЕРЕДНИЕ ПОДДЕРЖИВАЮЩИЕ ОПОРЫ

ЛАЗЕРНАЯ СИСТЕМА ЗАЩИТЫ РУК ОПЕРАТОРА

Модель

PBH-80/2550
PBH-110/3100
PBH-110/4100
PBH-160/3100
PBH-160/4100
PBH-220/3100
PBH-220/4100
PBH-250/3100
PBH-250/4100
PBH-300/3100
PBH-300/4100
PBH-400/4100
PBH-400/5100
PBH-400/6200
PBH-500/4100
PBH-500/5100
PBH-500/6200
PBH-500/8200
PBH-630/5100
PBH-630/6200
PBH-630/8200
PBH-800/6200
PBH-800/8200
PBH-800/10200
PBH-1000/6200
PBH-1000/8200
PBH-1200/6200
PBH-1200/8200
PBH-1200/12000
PBH-1600/8200
PBH-1600/12000
PBH-2000/8200
PBH-2000/12000
PBH-2500/12000
PBH-3000/12000

Усилие, т

80
110
110
160
160
220
220
250
250
300
300
400
400
400
500
500
500
500
630
630
630
800
800
800
1000
1000
1200
1200
1200
1600
1600
2000
1600
2500
3000

Длина рабочего стола, мм

2550
3100
4100
3100
4100
3100
4100
3100
4100
3100
4100
4100
5100
6200
4100
5100
6200
8200
5100
6200
8200
6200
8200
10200
6200
8200
6200
8200
12 000
8200
12 000
8200
12 000
12 000
12 000

Глубина зева, мм

350
410
410
410
410
410
410
410
410
410
410
510
510
510
510
510
510
510
510
510
510
610
610
610
610
610
610
610
610
610
610
610
610
610
610

Расстояние между колоннами, мм

2150
2600
3600
2600
3600
2600
3600
2600
3600
2600
3600
3200
4200
5100
3200
4200
5100
6500
4200
5100
6500
5100
6500
8100
5100
6500
5100
6500
9500
6500
9500
6500
9500
9500
9500

Расстояние между столом и траверсой, мм

480
520
520
520
520
530
530
530
530
580
580
520
520
520
520
520
520
520
520
520
520
620
620
620
620
620
620
620
620
720
720
720
720
720
720

Ход траверсы, мм

175
215
215
215
215
215
215
215
215
265
265
315
315
315
315
315
315
315
315
315
315
410
410
410
410
410
410
410
410
410
410
410
410
410
410

Скорость опускания, рабочая, подъема верхней траверсы, мм/сек

200 / 14 / 170
200 / 14 / 160
200 / 14 / 160
170 / 11 / 140
170 / 11 / 140
130 / 10 / 120
130 / 10 / 120
120 / 9 / 105
120 / 9 / 105
130 / 9 / 100
130 / 9 / 100
110 / 9 / 100
110 / 9 / 100
110 / 9 / 100
110 / 9 / 100
100 / 9 / 100
100 / 9 / 100
100 / 9 / 100
110 / 9 / 100
110 / 9 / 100
110 / 9 / 100
110 / 9 / 100
110 / 9 / 100
100 / 9 / 100
110 / 9 / 100
110 / 9 / 100
90 / 8 / 80
90 / 8 / 80
90 / 8 / 80
90 / 8 / 80
90 / 8 / 80
90 / 8 / 80
90 / 8 / 80
90 / 8 / 80
90 / 8 / 80

Ход упоров по оси Х, мм

500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500

Скорость перемещения упоров по оси Х, мм/сек

400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400
400

Объем масленого бака, л

230
300
360
380
430
450
600
400
500
450
600
1000
1050
1200
1050
1200
1300
1300
1200
1200
1500
1500
1800
2200
1500
2000
1600
2100
2500
2100
2500
2100
2500
3000
3500

Мощность двигателя, кВт

7,5
11
11
15
15
18,5
18,5
18,5
18,5
22
22
30
30
30
37
37
37
37
45
45
45
75
75
75
90
90
90
90
90
2 x 55
2 x 55
2 x 55
2 x 55
2 x 75
2 x 75

Габаритные размеры:

Длина, мм

3140
3590
4590
3610
4610
3630
4630
3630
4630
3600
4600
4400
5400
6500
4400
5400
6500
8500
5400
6500
8500
6500
8500
10500
6500
8500
6500
8500
12 200
8500
12 200
8500
12 200
12 200
12 200

Ширина, мм

2240
2480
2530
2590
2590
2530
2630
2630
2730
2750
3000
3480
3880
3910
3610
4040
4330
5210
4110
4430
4520
4920
5320
6120
4730
5180
4830
5230
6430
6590
7540
7160
8160
8360
8660

Высота, мм

1540
1540
1540
1600
1600
1860
1830
1830
1830
1950
1950
2150
2160
2160
2190
2290
2290
2290
2430
2430
2430
2990
2990
2990
2760
2760
2940
2940
2940
3290
3290
3540
3540
3590
3740

Вес, кг

6800
9800
11 800
11 900
15 000
15 000
18 100
15 100
18 200
20 500
24 400
31 500
37 800
46 000
38 000
47 000
56 000
81 000
54 000
65 000
80 600
89 000
110 000
148 000
96 600
124 000
110 000
138 000
210 000
194 000
280 000
236 000
380 000
456 000
550 000
