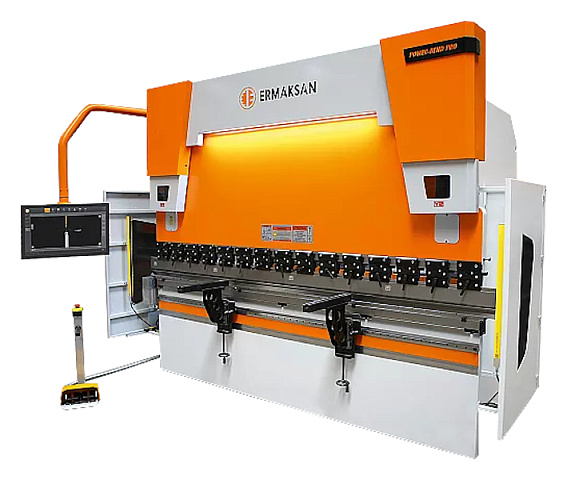

Гидравлические листогибочные прессы ERMAKSAN Power Bend

Поделиться
От 30 113 $
В наличии
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Сервис: по всей РФ за 24 часа
Гарантия: 12 месяцев
Самая большая
ERMAKSAN
Турция

Кол-во управляемых осей: от 3

Усилие: 392 - 3923 кН

Длина гиба: 1270 - 12 000 мм

Преимущества
  • Контроллер CYBELEC CYBTOUCH (Сенсорный 12" экран, 2D графика)
  • Крепление инструмента AMADA-PROMECAM
  • Оптические линейки HEIDENHAIN (Германия)
  • Гидравлическая система HOERBIGER (Германия)
  • Имеются все необходимые опции для выполнения основных видов гибки
  • Калибровка пресса осуществляется при каждом пуске за счет автоматической индексации осей
Назначение

Прессы серии Power Bend, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью и удобством в работе.

Прессы серии Power Bend обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов.

Область применения

Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.

В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.

Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве незаметных на первый взгляд вещей, таких как стальные ванны (чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс.

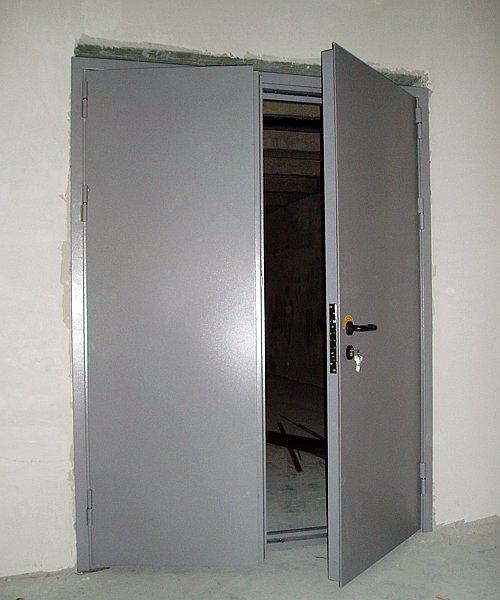

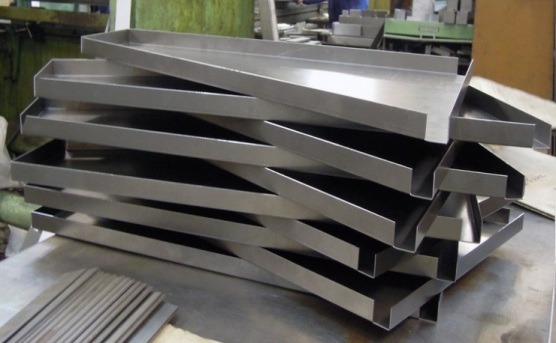

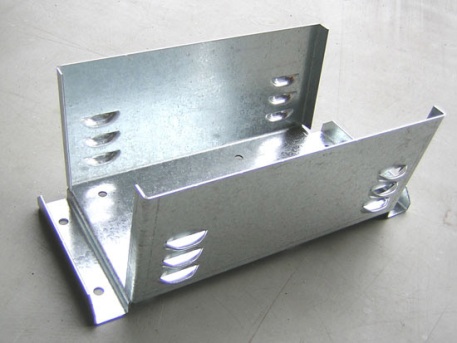

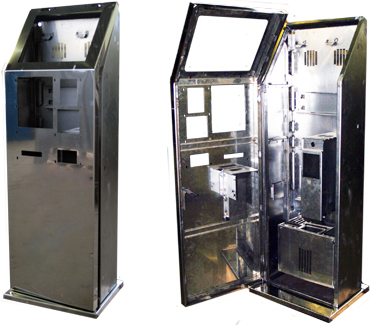

Получаемые изделия

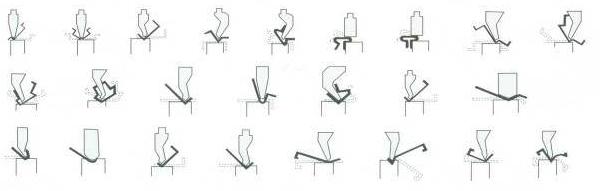

Схема обработки
Конструктивные особенности

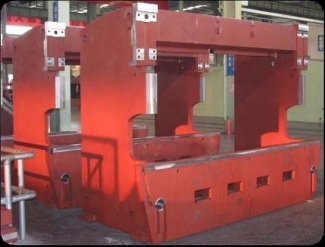

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность. Жесткий корпус из стали ST44 A1 высокого качества.

Оснащаются современными системами ЧПУ от всемирно известных компаний Delem (Нидерланды) , Cybelec (Швейцария), ESA (Италия), Ermaksan (Турция).

  • Большой, яркий и контрастный сенсорный дисплей;
  • Простые страницы, четкий дисплей, крупные клавиши;
  • Интуитивно понятный, удобный интерфейс;
  • Удобное беспроводное резервное копирование программного обеспечения данных;
  • Обновление с помощью PC или ноутбука;
  • Большой выбор языков;
  • Различные автоматические расчеты изгиба;
  • Офлайн 2D программного обеспечения;
  • Возможность управления 4-мя осями.

Обеспечивает постоянство угла на протяжении всего гиба.

Стандартная комплектация

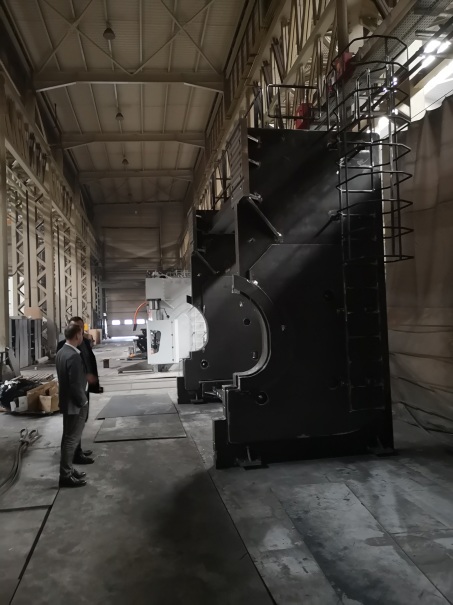

Рама изготовлена из специальной стали и собрана в коробчатую конструкцию что позволяет обеспечивать высокую жесткость с хорошими показателями точности станка при высокой скорости работы.

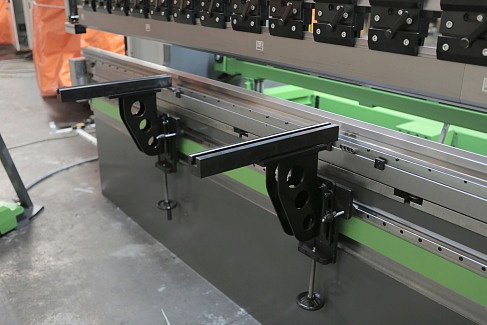

Для удобства оператора и облегчения работы на станке установлены передние поддержки, которые свободно перемещаются вдоль инструмента по линейным направляющим, опоры также регулируются по высоте. Опоры оснащены линейками, при помощи которых можно производить гибку без использования заднего упора.

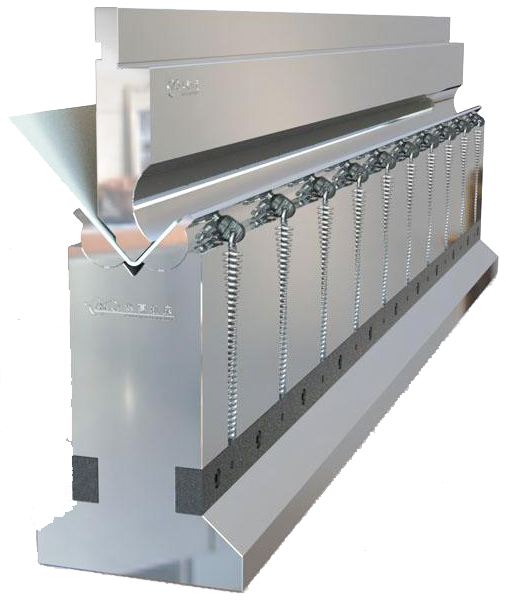

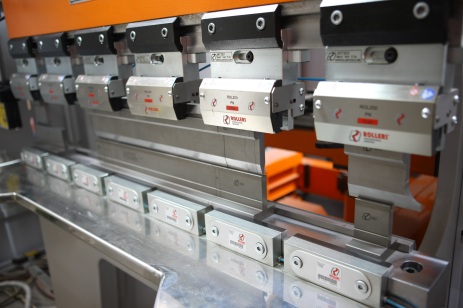

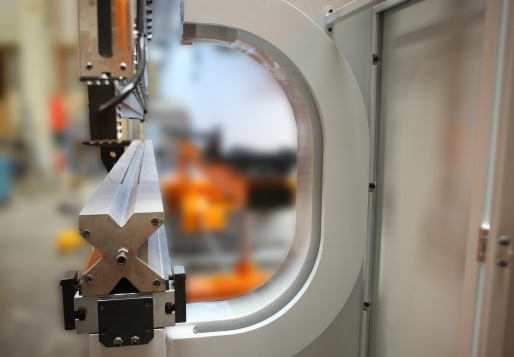

Закаленная, отшлифованная, стандартная составная система пуансона и матрицы. 4-х ручьевая V-образная матрица.

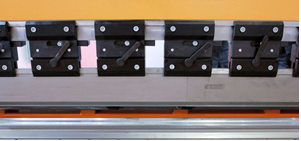

Листогибочный пресс оснащён специальными зажимными устройствами верхнего инструмента с системой крепления Promecam. Благодаря этим устройствам замена верхнего инструмента производится быстро и легко.

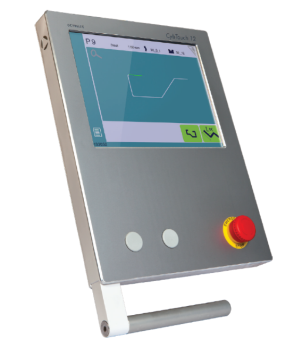

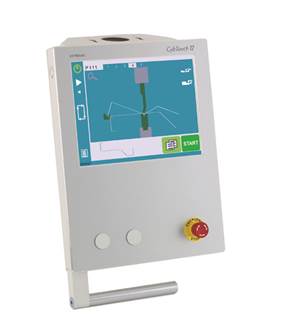

Cyb Touch 12 PS предназначен специально для синхронизированных гибочных прессов. Как и все контроллеры серии CybTouch, оснащен интуитивно понятным пользовательским интерфейсом и сенсорным экраном за счет чего максимально удобен в использовании.

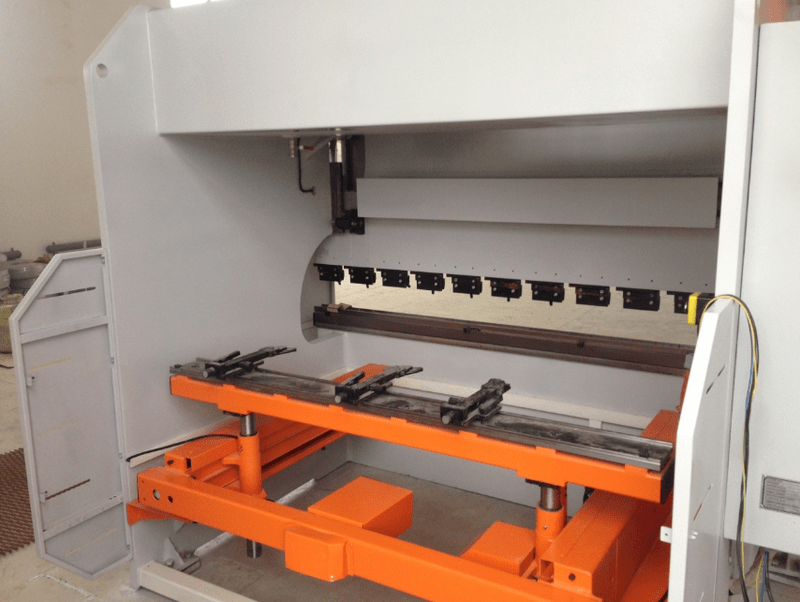

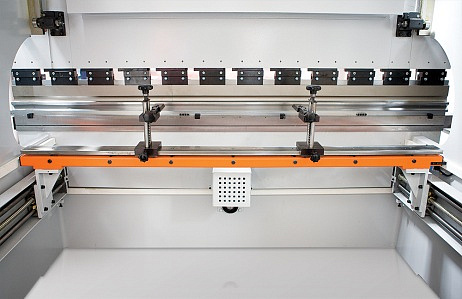

Перемещение заднего упора происходит посредством шарико-винтовой пары с точностью позиционирования до 0,01 мм и управляется от ЧПУ. Высота расположения пальцев заднего упора производится вручную.

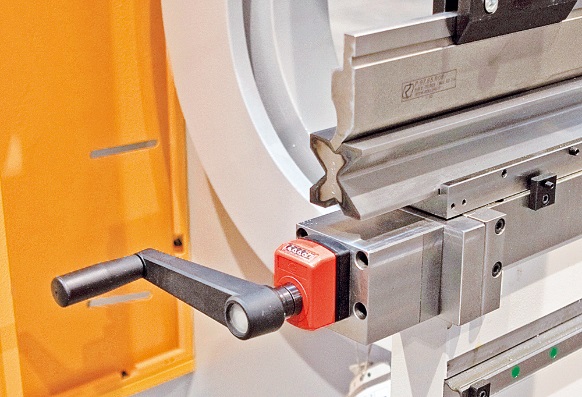

Благодаря этой системе при гибке толстого металла, угол будет равномерный на всей длине гибки. Без этой системы возможен недогиб в середине детали.

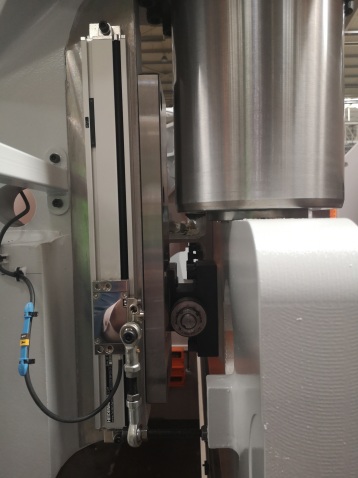

С точностью до 0,01 мм (ось Y1 + Y2)

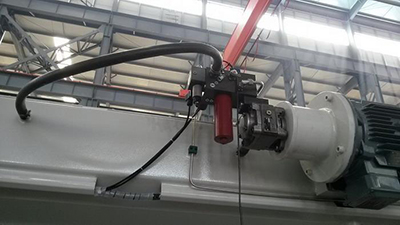

Полное управление с ЧПУ всеми электро-гидравлическими системами, включая блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи.

Дополнительная комплектация

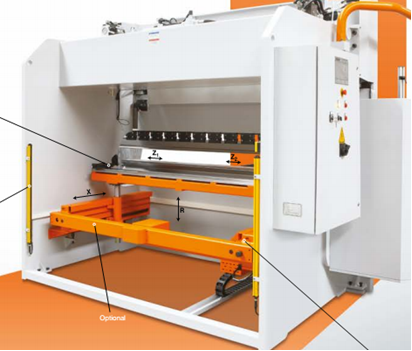

Конструкция заднего упора с осями регулируемыми от ЧПУ: X, R, Z1, Z2;
X, X1, R, Z1, Z2;
X1, X2, R1, R2, Z1, Z2.

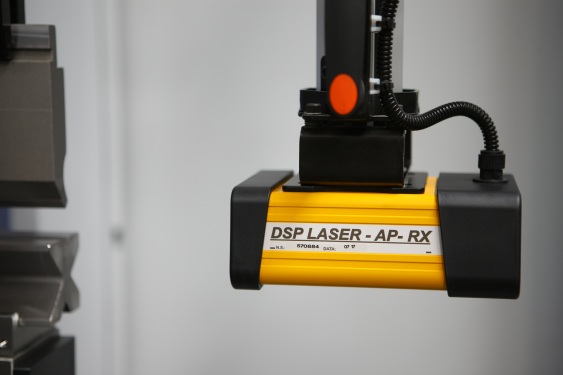

Автоматическая система, позволяющая при гибке толстого металла, контролировать угол равномерным на всей длине гибки. Без этой системы возможен недогиб в середине детали.

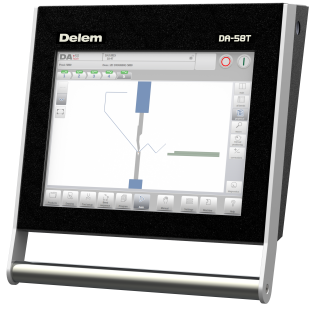

DA-58T представляет собой современное комплексное решение для графического управления 2D для гибочных гидравлических прессов. Его 15-дюймовый цветной TFT с высоким разрешением, с технологией multi-touch промышленного класса, обеспечивает доступ к проверенному пользовательскому интерфейсу Delem, который позволяет осуществлять прямую взаимосвязь между программным обеспечением и фактическим производством.

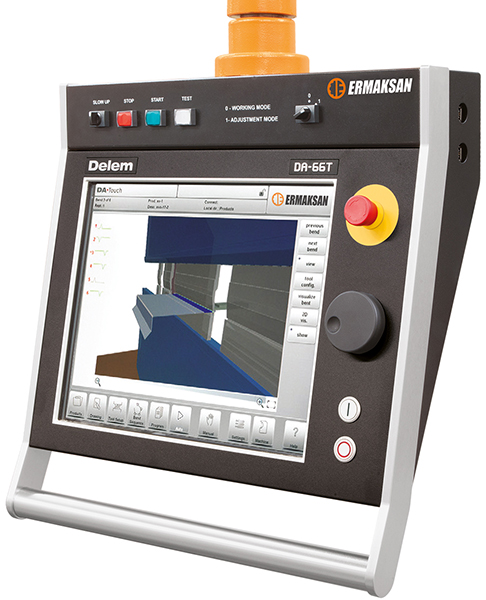

Самое современное ЧПУ DA-Touch создает следующий уровень эффективности программирования, работы и контроля листогибочных прессов. Продуманные алгоритмы управления упрощают процесс создания программ и минимизируют время настройки пресса. Управление ЧПУ осуществляется, главным образом, посредством сенсорного экрана. Кроме элементов сенсорного управления, на передней панели ЧПУ находится кнопка аварийного останова, маховик, кнопки пуска и останова.

Что можно просчитать автоматически:
  • Недоступные зоны для инструментов;
  • Усилие гибки;
  • Допуск на гиб;
  • Компенсацию прогиба;
  • Развертку;
  • Сила крепления;
  • Программирование радиуса;
  • Таблица допусков на угловые размеры.

Прорабатывается по чертежам DWG формата.

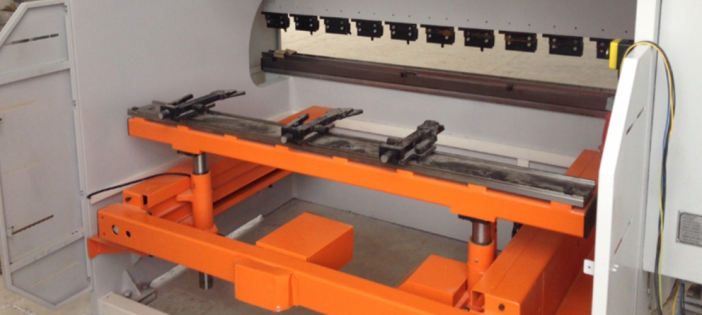

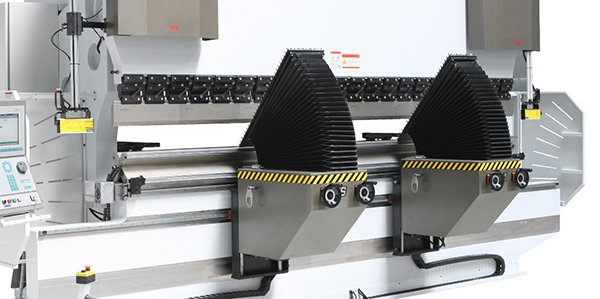

Синхронизированные, управляемые ЧПУ передние поддерживающие опоры.

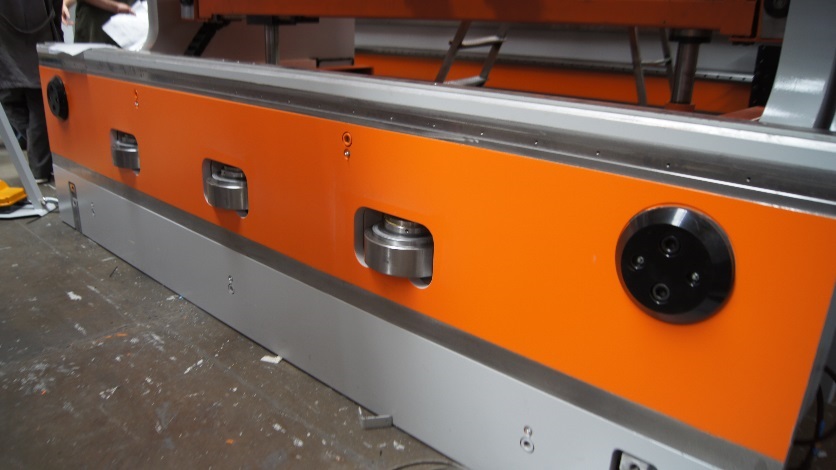

Автоматическая, управляемая от ЧПУ гидравлическая система бомбирования для разных толщин: для работы с материалами и мимнимальным временем реакции для точного гиба заготовок повышенной толщины.
