Кантофрезер для обработки каменных слэбов Ghines SECTOR TRIPLESPEED

Схема обработки:

Назначение:

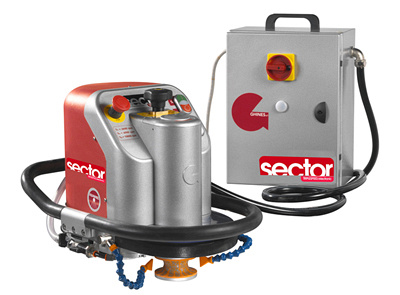

Электронно-управляемый кантофрезер Ghines SECTOR TRIPLESPEED предназначен для фрезерования и полирования торцевых поверхностей изделий из природного и искусственного камня с помощью алмазных фрез различной конфигурации.

Область применения:

Применяется для изготовления подоконников, столешниц, ступеней, памятников, карнизов и т.д.

Конструктивные особенности:

- Прямая передача крутящего момента от электродвигателя на инструмент (не имеет ременной передачи.

- Бесщеточный двигатель не требует обслуживания на протяжении всего срока эксплуатации.

- Формирование и полирование кромки достигается при помощи набора фрез, который включает в себя 5-7 позиций (количество зависит от типа обрабатываемого материала).

- Обработка производится в среде водяного охлаждения, что существенно увеличивает срок службы инструмента и позволяет удалить шлам из зоны обработки.

- Кантофрезер оснащен регулировкой частоты вращения шпинделя, которая включает в себя 3 режима : 2600 об/мин – для полировки искусственного и натурального материалов, 6000 об/мин – для шлифовки искусственного материала, 10 000 об/мин – для шлифовки натурального материала, что позволяет выбрать оптимальный режим работы алмазного инструмента как на природном камне, так и на искусственных материалах и обеспечить при этом высокий уровень обработки изделия.

- Оснащается одной из двух взаимозаменяемых систем скольжения (зависит от типа обрабатываемого материала).

Стандартная комплектация:

- Пластмассовый кейс;

- Руководство по эксплуатации и ремонту с гарантийным талоном;

- Гаечные ключи;

- Набор болтов для профильных фрез;

- Запасные плавкие предохранители;

- Водонепроницаемый передник.

Дополнительная комплектация:

Рабочий стол

Комплектация включает в себя следующие позиции:

- Поддон для воды, оснащенный горловиной для слива;

- Кронштейны крепления шлангов и электрических проводов;

- Съемные опоры;

- Габаритные размеры, мм: 2500х1300х1800;

- Масса, кг: 155.

Вакуумная система фиксации заготовки включает в себя:

- Электрический насос, выполняет функцию регулировки давления;

- Влагоотделяющий фильтр со встроенным манометром;

- Вакуумные присоски Ø 90 мм – 5 шт.;

- Соединительные трубки Ø 6 мм, длиной 4 м.



Вакуумная панель с фронтальными всасывающими контурами

- применяется для фиксации малогабаритных изделий

Конструктивные особенности:

• Прямая передача крутящего момента от электродвигателя на инструмент (не имеет ременной передачи
• Бесщеточный двигатель не требует обслуживания на протяжении всего срока эксплуатации
• Формирование и полирование кромки достигается при помощи набора фрез, который включает в себя 5\"7 позиций (количество зависит от типа обрабатываемого материала).

Обработка производится в среде водяного охлаждения, что существенно увеличивает срок службы инструмента и позволяет удалить шлам из зоны обработки.

• Кантофрезер оснащен регулировкой частоты вращения инструмента, что позволяет выбрать оптимальный режим работы инструмента и получить высокий уровень обработки материала.

• Оснащается оной из 2-ух систем скольжения на Ваш выбор(зависит от типа обрабатываемого материала) :

Дополнительная комплектация:

Угловой редуктор для шлифования и полирования вертикальных поверхностей.

Рабочий стол. Комплектация включает в себя следующие позиции:

• Поддон для воды, оснащенный горловиной для слива
• Кронштейны крепления шлангов и электрических проводов
• Съемные опоры
• Габаритные размеры, мм: 2500х1300х1800
• Масса, кг: 155

Вакуумная система фиксации заготовки включает в себя:

• Электрический насос, выполняет функцию регулировки давления
• Гидроотделяющий фильтр со встроенным манометром
• Вакуумные присоски Ø 90 мм 5 шт.
• Соединительные трубы Ø 6 мм, длиной 4 м.

Вакуумная панель с фронтальными всасывающими контурами

• применяется для фиксации малогабаритных изделий.

Параметры	Единицы измерения	GHINES SECTOR
ШПИНДЕЛЬ (НЕРЖАВЕЮЩАЯ СТАЛЬ)
Частота вращения шпинделя	об/мин	2600-6000-10000
Вертикальный ход шпинделя	мм	35
Мощность шпинделя	кВт	2,2
ПИТАНИЕ ОБОРУДОВАНИЯ
Напряжение	В	220
Частота тока	Гц	50
РАЗМЕРЫ СТАНКА
Габариты станка в сборе	мм	350х550х350
Масса	кг	33
РАЗМЕРЫ ЭЛЕКТРИЧЕСКОГО БЛОКА
Габариты электрического блока	мм	370х470х230
Масса	кг	15
