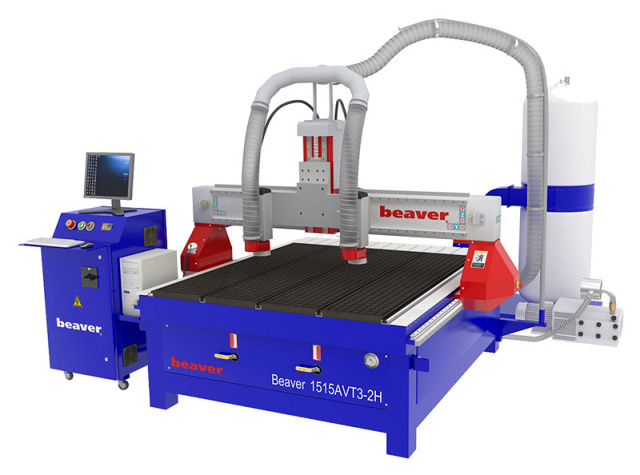

Фрезерный станок с ЧПУ Beaver 1515AVT3-2H

Код товара: ЧП 157191
Поделиться
35 321.00 $
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
  • Мощность шпинделя
    6 кВт
  • Частота вращения шпинделя
    0 - 18 000 об/мин
  • Размер зоны обработки
    1500 x 1550 мм
  • Перемещение по оси Z
    300 мм
  • Тип смены инструмента
    Ручная
  • Вес
    1300 кг
Модель
1515AVT3-2H
ЧП 157191
ЦЕНА
35 321.00 $
Размеры вакуумного стола, мм
1500 x 1560
Размер зоны обработки, мм
1500 x 1550
Перемещение по оси Z, мм
300
Тип рабочего стола
Комбинированный (вакуумный + Т-пазы)
Мощность шпинделя, кВт
6
Частота вращения шпинделя, об/мин
0 - 18 000
Тип охлаждения шпинделя
Воздушное
Тип цанги
ER32
Макс. посадочный диаметр инструмента, мм
20
Тип смены инструмента
Ручная
Тип передачи по осям X, Y
Шестерня, косозубая рейка
Тип передачи по оси Z
ШВП
Скорость рабочего хода, м/мин
0 - 15*
Скорость холостого хода, м/мин
0 - 25
Тип электродвигателей
Шаговые
Размеры рабочего стола, мм
1500 x 1560
Тип датчика калибровки инструмента
Ручной
Система управления
NC studio
Мощность вакуумного насоса, кВт
4
Производительность вакуумного насоса, м³/ч
129
Диаметр патрубка аспирации, мм
100
Напряжение, В
380
Частота тока, Гц
50
Общая установленная мощность, кВт
14,65**
Длина, мм
3270
Ширина, мм
2400
Высота, мм
1700
Вес, кг
1300
Назначение

Станок предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).

Виды обрабатываемых материалов:

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.

Область применения
Мебельное производство
  • Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой;
  • Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных;
2D-обработка
Массив древесины

ДСП и МДФ

Мебельные фасады

Изготовление художественного паркета из ценных пород дерева

3D-обработка

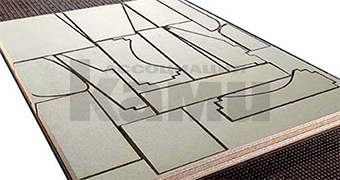

Раскрой ДСП и МДФ по технологии «NESTING»

Отделка интерьеров
  • Элементы каминов и бильярдных столов, барельефы и многое другое, все это с резьбой любой сложности.
Отделка экстерьеров
  • Фигурные наличники на окна и двери с резьбой насквозь;
  • Декоративные элементы для украшения деревянных домов, бань, ресторанов и гостиниц;
  • Балясины из доски для отделки веранд и беседок, ограды и т.д.
Эксклюзивные изделия
  • Рамы для зеркал, панно, изображения и скульптуры людей и животных, сувенирная продукция, шкатулки, письменные наборы, объемные логотипы, часы, оружейные приклады и ложе, музыкальные инструменты.
Производство дверей
  • Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку;
  • Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой;
  • Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.;
  • Изготовление инкрустация для дверей из ценных пород дерева.
Модельное производство
  • Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных типов материалов, в том числе модельного пластика и композитных материалов.
Реклама
  • Создание объемных изделий из пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т. д.

Схемы обработки
Конструктивные особенности

Выполнена из толстостенных стальных труб прямоугольного сечения толщиной 6 - 8 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

Изготовлен из толстостенных стальных труб прямоугольного сечения толщиной 8 мм (усиленных до 16 мм в местах сопряжений), что обеспечивает высокую степень жесткости портала станка, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.

Портал установлен на литые чугунные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Увеличенная базовая опорная площадка имеет «Т» образную форму с шестью крепежными отверстиям, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки.

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Станки beaver - единственные станки для деревообработки, на которые устанавливаются направляющие premium класса «THK».

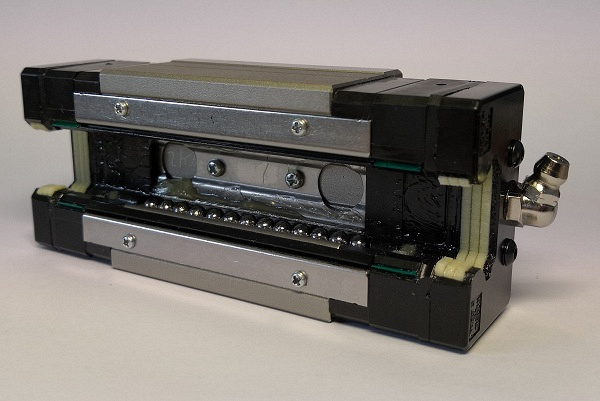

Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве. Данная картриджная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. Самосмазывающиеся подшипники THK способны работать до 5000 км без обслуживания. Превосходная защита от пыли, особенно в производстве мебели и деревообработке.

В целях снижения уровня вибраций во время обработки проведена модернизация шпиндельной площадки. Увеличено сечение литой конструкции, добавлены дополнительные ребра жесткости, а также установлены усиленные направляющие и ШВП. Данная модернизация повысила скоростные характеристики станка.

В основу конструкции шпинделей положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и увеличенная мощность (3,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления различной продукции с высоким качеством.
Шпиндели установлены на объединенную площадку и имеют фиксированное межосевое расстояния равное 750 мм. Данная конструкция позволяет производить синхронную обработку двух заготовок одновременно.
Охлаждение двигателей принудительное от вентиляторов, установленных на валах шпинделей.

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУ Beaver позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели.

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности.

Шаговый электродвигатель – это электромеханическое устройство, преобразующее сигнал управления в угловое перемещение ротора с фиксацией его в заданном положении. Современные шаговые двигатели являются, по сути, синхронными двигателями без пусковой обмотки на роторе, что объясняется частотным пуском шагового двигателя. Последовательная активация обмоток двигателя вызывает дискретные угловые перемещения (шаги) ротора. Преимущества шаговых двигателей по сравнению с синхронными двигателями:

  • Экономичная цена шаговых двигателей, в среднем в 1,5 - 2 раза ниже синхронных аналогов;
  • Более высокий момент в удержании и на низких оборотах при одинаковой массе;
  • Возможность осуществлять позиционирование без датчика обратной связи.

Недостатки шаговых двигателей:

  • Падение момента на больших скоростях;
  • Пропуск шагов при управлении без датчика обратной связи.

Пропуск шагов обычно наблюдается на больших скоростях или при резких изменениях нагрузки.
Опционально станок можно оснастить серводвигателями японской компании «Panasonic», которые на сегодняшний день являются одними из самых лучших серводвигателями для данного типа станков, сочетая в себе не только высокие скоростные и точностные показатели, но высокую степень надежности даже при работе в тяжелых производственных условиях.

Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:

  1. Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  2. Получить гораздо более высокий КПД;
  3. Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
  4. Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки. Вакуумный стол разбит на четыре зоны для удобства фиксации заготовок различных габаритов. Все модели станков Beaver с возможностью вакуумного крепления заготовок имеют специальную конструкцию стола, который позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок или обгонки по периметру заготовки. Вакуумный стол изготавливается из цельного листового материала, в котором фрезеруются пазы под алюминиевый профиль для крепления механических зажимов (струбцин). В данной конструкции отсутствуют какие-либо переклейки, что гарантирует стабильность работы вакуумного стола на протяжении всего срока службы оборудования.

Производительный пластинчато-роторный безмасляный насос известного производителя («Becker», Германия) обеспечивает надежную фиксацию деталей и долгий срок службы оборудования. Вакуумные насосы «Becker» используют многие ведущие производители оборудования такие как: HOMAG-Weeke, Biesse, Bacci, Uniteam, Sahos и т.д.

Пневматические упоры для базирования заготовок позволяют значительно упростить работу оператора станка, т.к. данный процесс является достаточно трудоемким и многое зависит от оператора, на сколько точно он сможет установить заготовку на рабочую поверхность стола. Использование упоров позволяет повысить производительность на 5 - 15%. Упоры имеют возможность регулировки и работают от педали выдвигаясь только в необходимый момент и далее возвращаясь в исходное положение, не мешая работе шпинделя.

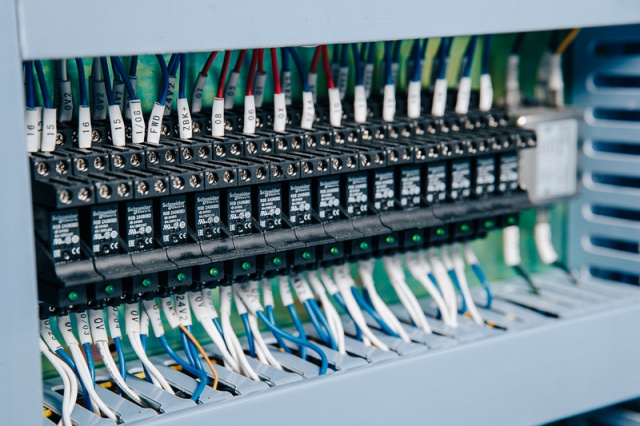

Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станком beaver 1515 AVT3-2H оснащен комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique, Siemens) скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты соответствующий работе на промышленных предприятиях. Гарантирована исправная работа во время всего срока службы оборудования.

Компактные промышленные контроллеры «Omron» для управления оборудованием обладают всеми функциями, которые необходимы для управления станками и другим оборудованием, включая прекрасно реализованную функцию позиционирования. С успехом используются на всех станках Beaver и отлично зарекомендовали себя как высоконадежное и стабильное электрооборудование.

Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Schneider Electric.

Система принудительного охлаждения в передней и задней части стойки позволяет всем управляющим компонентам работать в нормальном режиме, даже в условиях повышенных температур.

Одна из самых доступных и надежных систем управления:

  • Полная поддержка 3D-обработки;
  • Функция «LookAhead»;
  • высокая надежность;
  • простота освоения;
  • интуитивно понятный интерфейс;
  • удобная графическая оболочка;
  • возможность виртуальной симуляции управляющих программ;
  • совместимость с таким программным обеспечением как Solid Works, Type 3, ArtCam и пр.;
  • защита от несанкционированного изменения настроек.

Поставляется с платой, установленной внутри силового шкафа фрезерного станка с ЧПУ и выполняет функции объединения всех силовых управляющих контуров и датчиков положения инструмента и портала.

Плата управления монтируется в PСI слот персонального компьютера на материнских платах размерности ATX и miniATX.

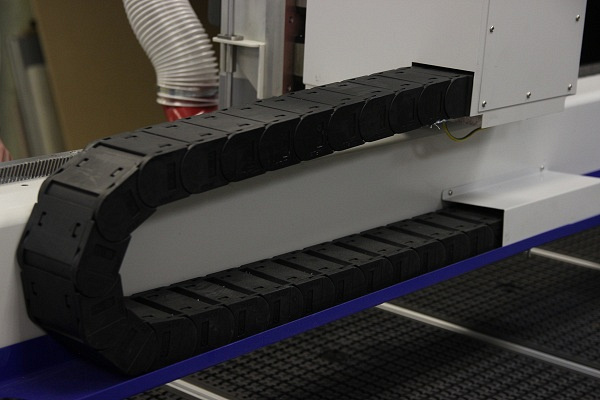

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

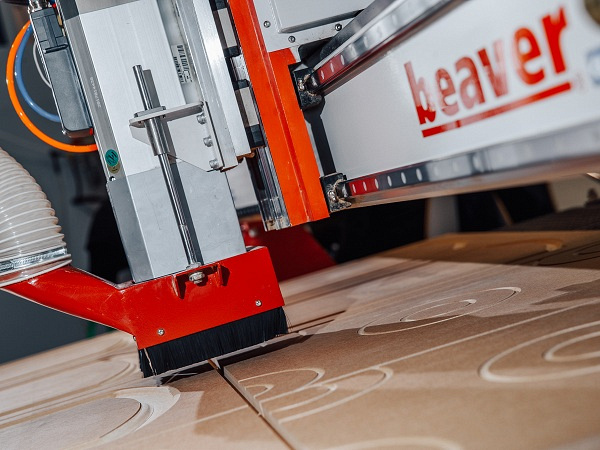

Уже в базовой комплектации станок комплектуется аспирационным кожухом, который устанавливается непосредственно на электрошпиндель станка и перемещается вместе с ним во время обработки, локализуя зону интенсивного выброса стружки и пыли. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка эффективно удаляются в накопитель установки, а воздух фильтруется и возвращается обратно в цех.

Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д.

Пылеулавливающий агрегат производительностью 1500 м³/час входит в комплектацию станка вместе с воздуховодами, штангодержателем и защитным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки.

Завод-изготовитель гордится своей лабораторией контроля качества обработки, т.к. это является одной из важнейшей составляющей надежности оборудования и долгих лет стабильной работы. Обязательные испытания точности обработки станка происходят с помощью высокоточного измерительного оборудования известного мирового производителя - компании Renishaw.

Если точность позиционирования станков с ЧПУ соответствует требованиям, то окружность, представляющая траекторию перемещения рабочего органа, будет точно соответствовать запрограммированной круговой траектории. На практике же, радиус реальной окружности отклоняется от радиуса запрограммированной окружности. Таким образом, если бы было возможно точно измерять координаты фактической круговой траектории и сравнивать их с заданной в программе траекторией, то пользователь получил бы критерий оценки технического состояния станка. Именно этот подход лежит в основе работы системы ballbar, которая представляет собой отраслевой стандарт для диагностики технического состояния станков. Сердцем системы является сам датчик ballbar – прецизионный телескопический линейный датчик с высокоточными сферами, установленными с двух сторон. При использовании системы, сферы датчика фиксируются в магнитных держателях с высокой повторяемой точностью базирования. Один из этих держателей крепится на столе станка, а другой – в шпиндель станка или корпус шпинделя. Такая конструкция позволяет с помощью датчика ballbar измерять чрезвычайно малые отклонения радиуса по мере того, как на станке описывается запрограммированная круговая траектория. Полученные данные используются для расчета суммарных показателей точности позиционирования (круглости, отклонения от окружности) в соответствии с такими международными стандартами, как ISO 230-4 и ASME B5.54, государственного стандарта Российской Федерации ГОСТ 30544—97. Результаты выводятся в графическом и численном виде, что обеспечивает наглядность и удобство в процессе выявления ошибок станка.

На данный момент оборудование «Beaver» является единственным оборудованием с ЧПУ данного класса, при настройке и тестировании которого используется такое диагностическое оборудование.

Качественная транспортная упаковка – это 100% гарантия того, что оборудование прибудет к Вам в идеальном состоянии. Упаковка надежно защищает станок от воздействия окружающей среды, осадков и возможных механических повреждений при погрузке и разгрузке в процессе транспортировки оборудования.

Комплектация
Стандартная
Ящик для инструмента (1 шт.)
Набор фрез для обработки дерева / МДФ / ДСП (1 шт.)

ER32

Прижим для крепления деталей (8 шт.)

4,0 кВт

2,2 кВт

Руководство пользователя (1 шт.)
Дополнительная

Основу схемы стабилизатора составляет вольтодобавочный трансформатор, в первичную обмотку которого включен автотрансформатор с сервоприводом. Вторичная обмотка вольтодобавочного трансформатора включается в разрыв фазы сети, что обеспечивает высокую перегрузочную способность стабилизатора и позволяет плавно регулировать напряжение без прерывания фазы и без искажения синусоиды. Трехфазный стабилизатор формируется из трех независимых однофазных стабилизаторов, включенных по схеме «звезда с выведенной нейтралью».

  • защищает технику от индустриальных и атмосферных импульсных помех, распространяемых по сети питания (защита класса С по МЭК IEC – 1312 –1 ( 1995 – 02 ) и IEC – 1643 –1).
  • производит анализ сети перед включением нагрузки
  • обеспечивает в основном диапазоне стабилизацию напряжения с погрешностью не более 1%.
  • при аварии сети, при пропадании фазы или при неверном чередовании фаз производит защитное отключение нагрузки (с автоматическим включением при восстановлении сети).
  • компенсирует просадки и всплески напряжения со скоростью 150 В/с
  • по перегрузочной способности превосходит электронные стабилизаторы, в частности, допускает трехкратные перегрузки длительностью до 8 секунд
  • предназначен для работы с любым типом нагрузки.
  • благодаря встроенному фильтру, дополнительно защищает нагрузку от импульсных перенапряжений в сети.
  • не искажает форму синусоиды.
  • оборудован защитой от перегрева.
  • имеет металлический корпус из хладнокатаной стали толщиной 1,5 мм с порошковой покраской.
  • оборудован системой BY PASS.
  • Состоит из трех блоков, что позволяет осуществить монтаж стабилизатора без применения подъемных механизмов.
