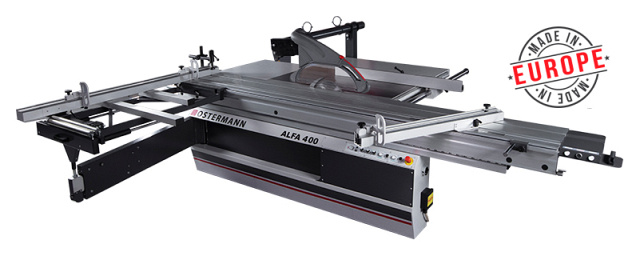

Форматно-раскроечный станок OSTERMANN ALFA 400
-
Производитель: OSTERMANN
Страна: Европа
-
Длина каретки: 3200 мм
Вылет пилы: 125 мм
Мощность: 5,5 + 0,75 кВт
Вес: 1100 кг
- Инструмент
- Оборудование
- Компрессоры
Узнать цену
Вы выбрали: Форматно-раскроечный станок OSTERMANN ALFA 400
Заказать лизинговый расчёт
Вы выбрали: Форматно-раскроечный станок OSTERMANN ALFA 400
Подобрать аналог
Вы выбрали: Форматно-раскроечный станок OSTERMANN ALFA 400
- Инструмент
- Оборудование
- Сервис
Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63
Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11
НАЗНАЧЕНИЕ:
Форматно-раскроечный станок OSTERMANN ALFA 400 предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, с предварительной подрезкой нижней кромки для исключения сколов. Возможность установки пилы диаметром 400 мм позволяет успешно раскраивать заготовки из массива древесины толщиной до 125 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения на предприятиях по производству всех видов мебели, столярно-строительных изделий и других деревообрабатывающих производствах.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
|
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
Идеальная точность, непревзойденное качество, европейская надежность, продуманность конструкции, простота настройки и обслуживания - отличительные черты нового форматно-раскроечного станка OSTERMANN ALFA 400.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
ЖЕСТКАЯ МАССИВНАЯ СТАНИНА Промышленная станина, изготовленная с применением автоматических сварочных роботов, имеет значительную массу и жесткую пространственную конструкцию для обеспечения идеального виброгашения. В конструкции применены листовая сталь толщиной 4 мм, а также толстостенные трубы прямоугольного сечения. Каждая опорная плоскость для обработана на прецизионном обрабатывающем центре с ЧПУ для идеально прямолинейного движения каретки и высочайшего качества распила. |
|

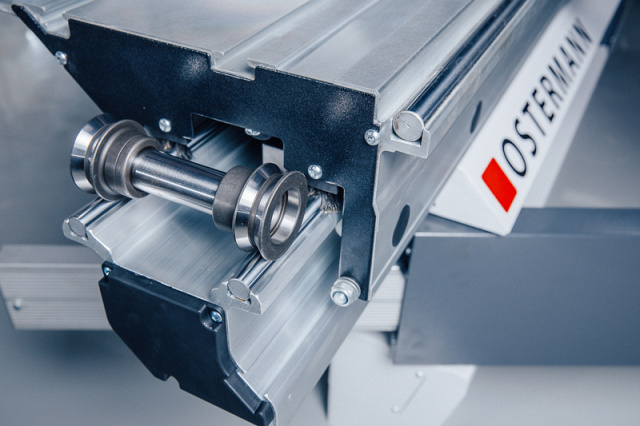

РОЛИКОВАЯ КАРЕТКА

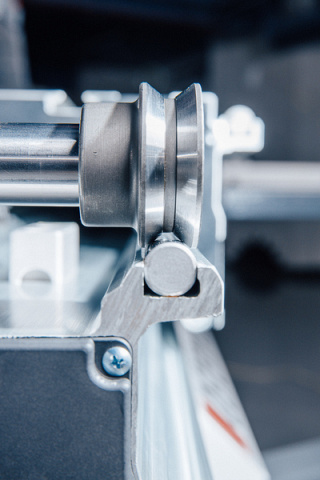

Шедевр машиностроения – самая надежная каретка в мире. Роликовая каретка разработки Altendorf, которая является эталоном уже несколько десятилетий. Высочайшая точность и плавность хода обеспечивается двумя стальными роликами, которые перемещаются по цельным круглым направляющим диаметром 16 мм. Вертикальное расположение направляющих друг над другом и в сумме 8 точек контакта обеспечивают как легкий ход, так и равномерное распределение нагрузки в соответствии с силой тяжести. Каретка не требует никакого специального обслуживания и легко продувается сжатым воздухом.
|
|

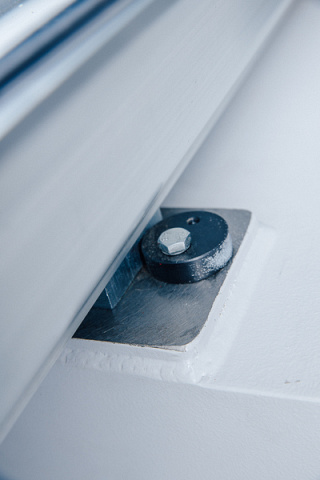

КРЕПЛЕНИЕ КАРЕТКИ Идеальную плоскостность при установке каретки на станину гарантируют специальные опорные площадки, обработанные на прецизионном обрабатывающем центре с ЧПУ. Монтаж каретки не требует её выверки в плоскости, прост и удобен. |
 *пильный узел Ostermann ALFA-400  *пильный узел Altendorf F-45 до 2006 г. в. |

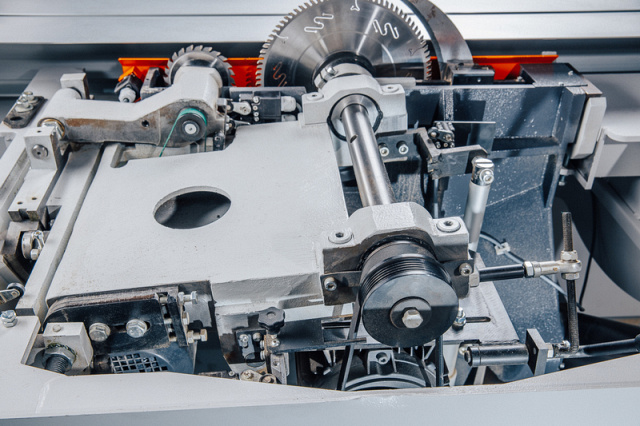

ДЛИННЫЙ ВАЛ ОСНОВНОЙ ПИЛЫ
Пильный узел имеет длинный основной вал на разнесенных подшипниковых опорах. Такая схема была разработана немецким производителем Altendorf и применялась на модели премиум - класса Altendorf F-45. Феноменальная работа без вибраций благодаря расположению подшипниковых опор на расстоянии 370 мм друг от друга и пильному валу диаметром около 40 мм, который абсолютно не восприимчив к нагрузкам на изгиб и кручение. Отлитый из серого чугуна пильный узел обеспечивает:
|
|

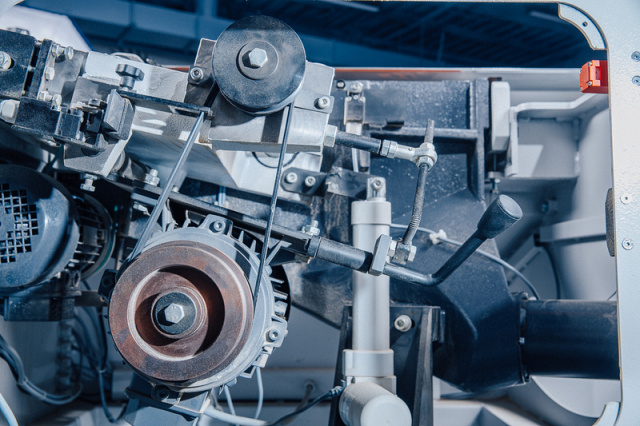

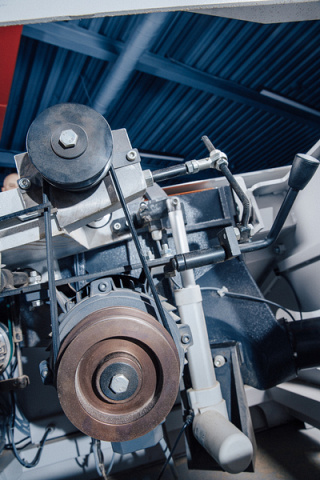

СМЕНА ЧАСТОТЫ ВРАЩЕНИЯ ОСНОВНОЙ ПИЛЫ Никогда еще смена частоты вращения основной пилы не была так удобна. Благодаря длинному пильному валу шкивы находятся рядом с технической дверцей в станине. Специальная рукоять – рычаг позволяет ослабить натяжение и получить требуемую частоту вращения в считанные секунды. Две скорости вращения 3800 и 5200 об/мин. Уникальная маятниковая система подъема и опускания пильного диска не использует линейные направляющие в принципе. Вы получаете станок, никогда не потребующий смазки направляющих. |
|
ПЛАВНЫЙ ПУСК И ТОРМОЗ ЭЛЕКТРОДВИГАТЕЛЯ В соответствии с современными нормами безопасности ЕС, станок оснащен электродвигателем основной пилы с системой плавного пуска звезда – треугольник. Его применение предотвращает резкий скачок нагрузки при старте и защищает подшипники и механизмы электродвигателя. Остановка основной пилы происходит за 3 секунды благодаря электромагнитному тормозу. |
|

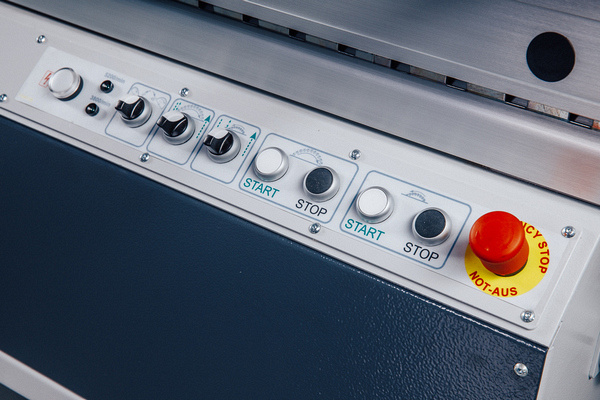

ПУЛЬТ УПРАВЛЕНИЯ Легко читаемый пульт управления расположен под углом для удобства работы оператора. На пульте расположены кнопки запуска/остановки приводов пил, рукоятки электрорегулировки наклона и вылета, а также, индикатор текущей скорости вращения основного вала и кнопка аварийной остановки станка. |
|

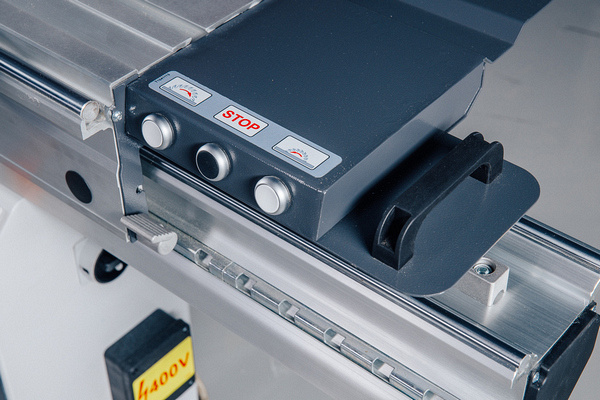

КНОПКА ЗАПУСКА НА КАРЕТКЕ Уже в базовую комплектацию станка включены дублирующие кнопки запуска пил (отдельно основная и подрезная) и кнопка одновременного выключения приводов пил.Данная опция значительно облегчает работу на станке, а именно, запуск станка в том случае, когда полноформатный лист уже забазирован на каретке, способствуя увеличению производительности. |
|
ТОЧНАЯ НАСТРОЙКА ПАРАЛЛЕЛЬНОГО УПОРА Верньер микрометрической подстройки параллельного упора интегрирован в суппорт и позволяет точно и удобно выставить нужны размер. Напрямую положительно влияет на точность распила. |
 |

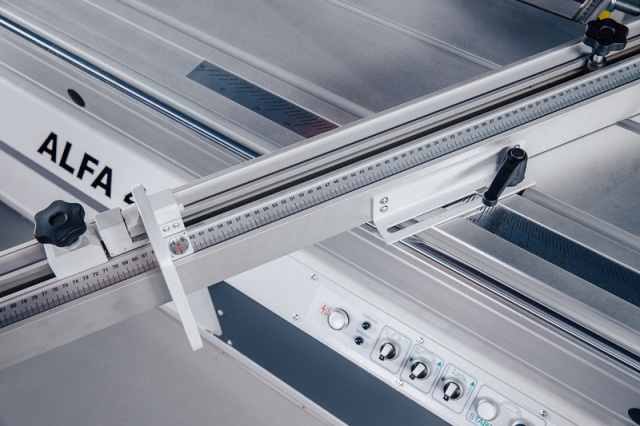

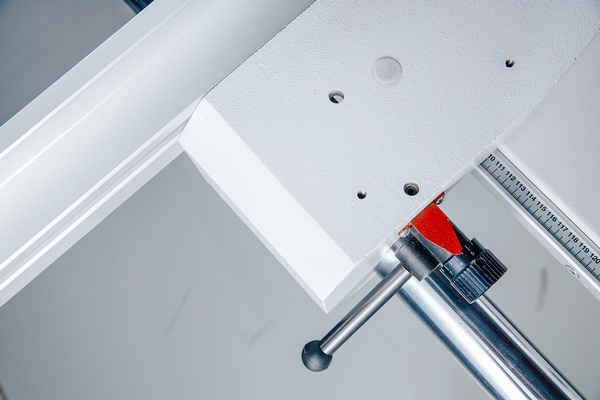

ПОПЕРЕЧНЫЙ УПОР И ЛИНЕЙКА УГЛОВЫХ РЕЗОВ Поперечная линейка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Полностью исключает смещения прямого угла. Стабильный прямой угол деталей – самая важная функция форматно-раскроечного станка.Также с 2015 года вновь стали делать Altendorf на станках Altendorf F-45. При необходимости пиления под углом используется угловой упор, входящий в базовую комплектацию.
|
 |

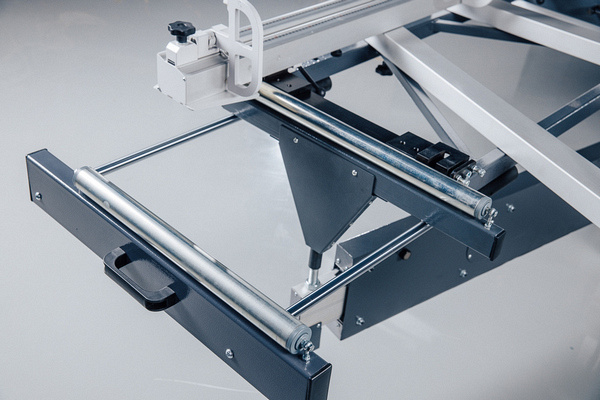

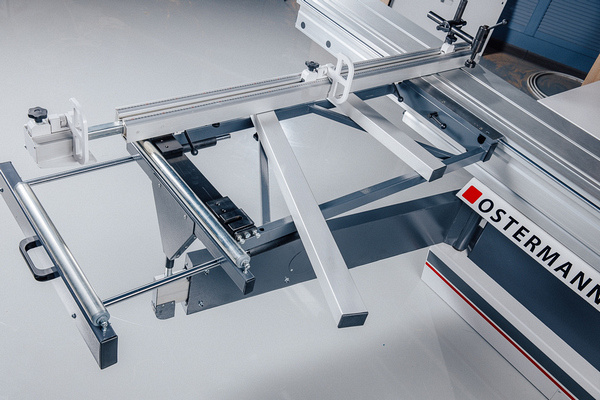

УВЕЛИЧЕНИЕ ОПОРНОГО СТОЛА Расширительный опорный стол имеет возможность увеличения при работе с заготовками большой длины. Опорный ролик, входящий в стандартную комплектацию станка, выдвигается на 450 мм. Таким образом, размер расширительного стола составит 1700 х 520 мм.Помимо этого, для удобства работы с габаритными деталями предназначена передвижная опорная планка длиной 1000 мм. |
 |

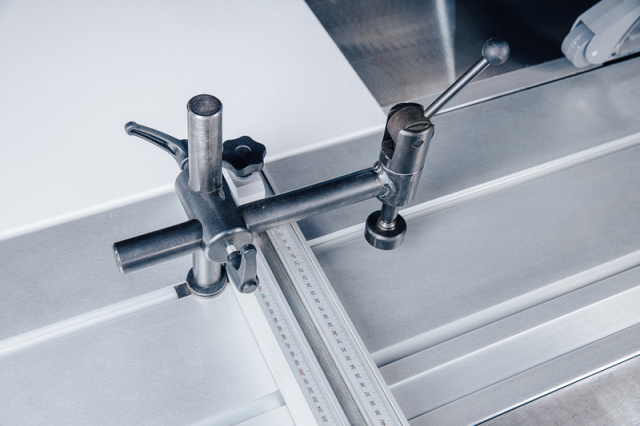

ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ Механический эксцентриковый прижим входит в комплектацию станка и позволяет надежно точечно фиксировать заготовки при раскрое. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
ПНЕВМАТИЧЕСКИЙ ПРИЖИМ Подходит для любых форматно-раскроечных станков. Легко устанавливается на каретке. Пневмоприжим фиксирует заготовку без предварительной настройки на толщину. |
|
ПНЕВМАТИЧЕСКАЯ ПРИЖИМНАЯ БАЛКА Устанавливается на форматно-раскроечные станки с длиной каретки — 3200 мм. Осуществляет надежную фиксацию материала в зоне раскроя. Исключает возможные дефекты-сколы, отклонения от размеров. Обеспечивает точный угол раскроя крупноформатных листов. |
ЗАВОД OSTERMANN:
|
Завод OSTERMANN – это один из крупнейших производителей деревообрабатывающего и мебельного оборудования в Европе. С пятидесятых годов двадцатого века завод специализировался на производстве металлообрабатывающего оборудования, поэтому имея серьезную техническую базу, в начале девяностых годов успешно перешел на выпуск деревообрабатывающих станков и оборудования для производства мебели. |
|
|
Залог качества OSTERMANN – это европейская культура производства, многолетние традиции и опыт. Законченный цикл производства, включающий в себя проектирование, собственное литейное производство, механическую обработку, покраску и сборку, а также собственную лабораторию. |
* При отсутствии подрезной пилы
