Форматно-раскроечный станок Filato 3200 START

Код товара: МБ 496152

Специальная цена

133 товара

Другие модели:

< 3200 COMFORT

Длина пропила

3200 мм
Вылет пилы

80 мм
Общая установленная мощность

4,75 кВт
Вес

640 кг

Преимущества

Удобный пульт управления
Доступный станок с наклоном пил
Надежная роликовая каретка
Ручная регулировка пил
Доступная комплектация с увеличенной мощностью двигателей и электронной индикацией

Модель

3200 START

МБ 496152

ЦЕНА

3 788 $

Диаметр пилы, мм

305

Посадочный диаметр, мм

Скорость вращения, об/мин

4000 / 6000

Мощность двигателя, кВт

Диаметр пилы, мм

120

Посадочный диаметр, мм

Скорость вращения, об/мин

7000

Мощность двигателя, кВт

0,75

Длина пропила, мм

3200

Вылет пилы, мм

Размеры подвижной каретки, мм

3200 х 375

Размеры основного стола (длина х ширина), мм

1250 х 730

Макс. расстояние между пилой и боковой базовой линейкой, мм

1200

Угол наклона пильного узла, °

0 - 45

Диаметр патрубка стружкоприемника, пильного узла / ограждения основной пилы, мм

100 / 60

Общая установленная мощность, кВт

4,75

Электронная индикация наклона пилы

нет

Электронная индикация на упорах

нет

Электроподъем основной пилы

нет

Длина, мм

3300

Ширина, мм

3150

Высота, мм

900

Вес, кг

640

Длина, мм

2300

Ширина, мм

1100

Высота, мм

1050

Длина, мм

3500

Ширина, мм

550

Высота, мм

350

Назначение

Форматно-раскроечные станки Filato 3200 предназначены для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из Tмассивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.

Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.

Область применения

Форматно-раскроечные станки Filato 3200 используются на предприятиях и в цехах по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и других деревообрабатывающих производствах.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

Схемы обработки

Конструктивные особенности

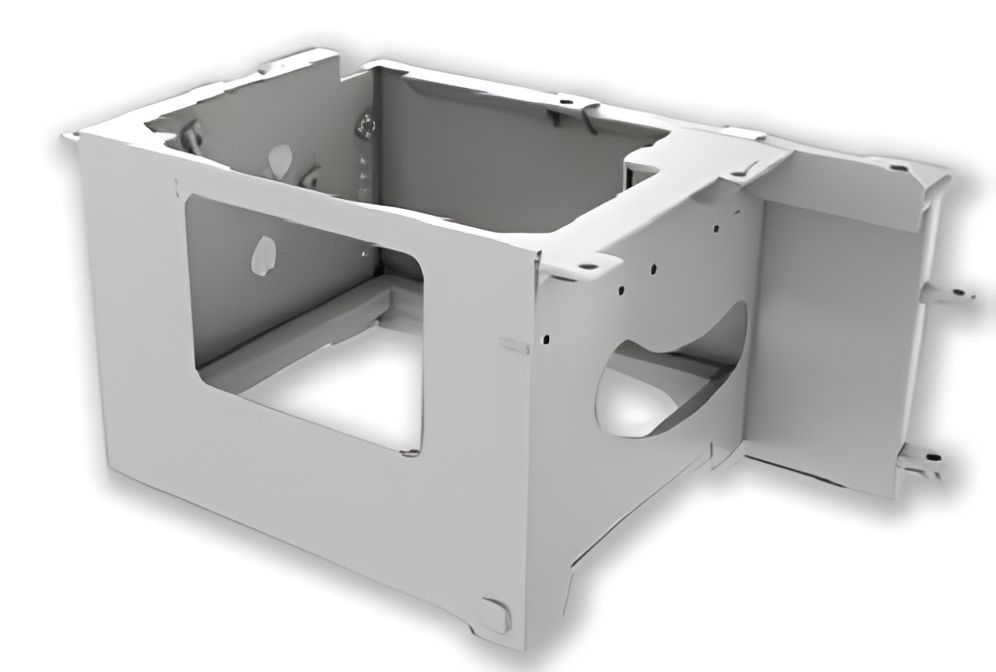

Станина имеет цельносварную конструкцию. После сварки станина прошла полный цикл термической обработки для снятия внутренних напряжений, что обеспечивает повышение прочности, стабильность геометрии и исключает деформацию в процессе эксплуатации.

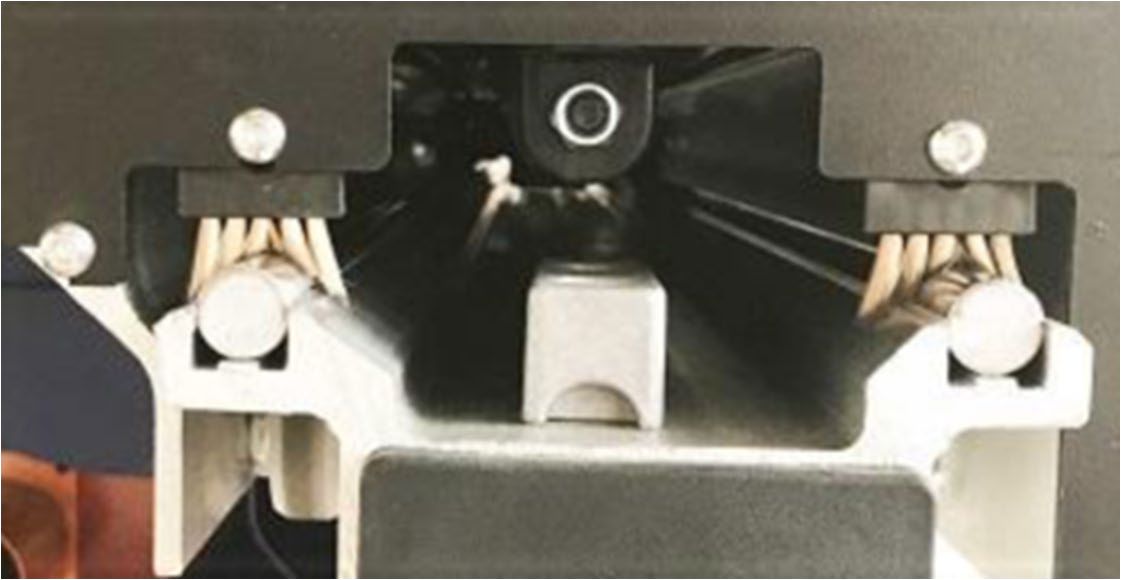

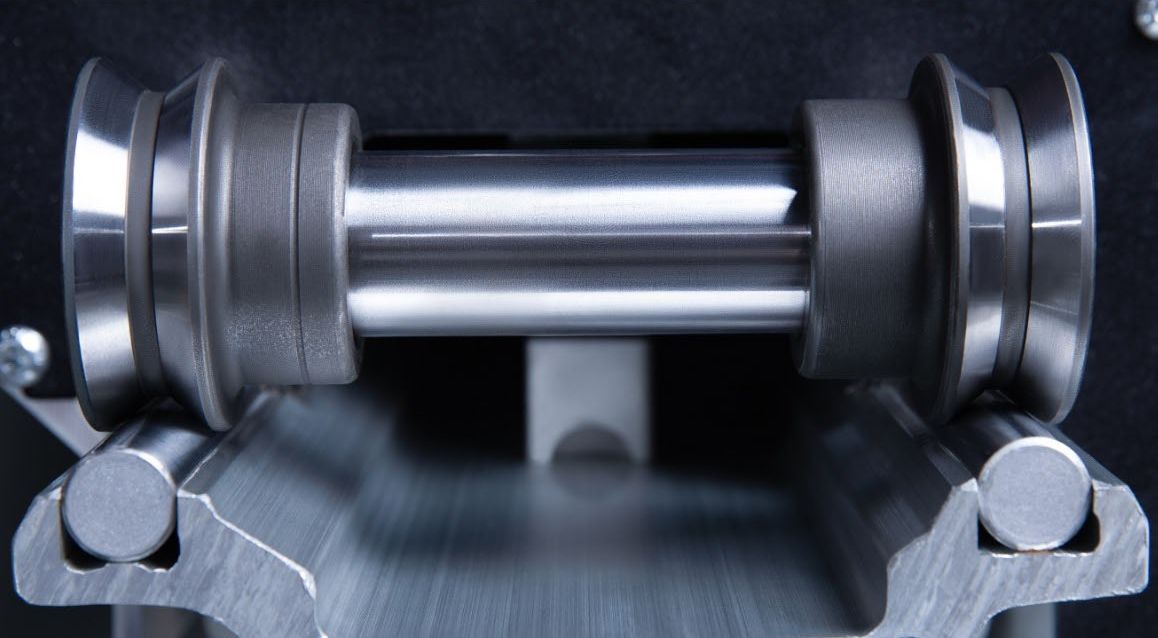

Гарантирует плавный ход каретки при различных нагрузках. В наши дни этот тип каретки считается самым надёжным и долговечным, требующим минимального технического обслуживания.

Пильный узел выполнен в литом корпусе из высокопрочного чугуна, такая конструкция придаёт узлу повышенную жёсткость, снижает уровень вибраций и повышает эксплуатационную надёжность станка.

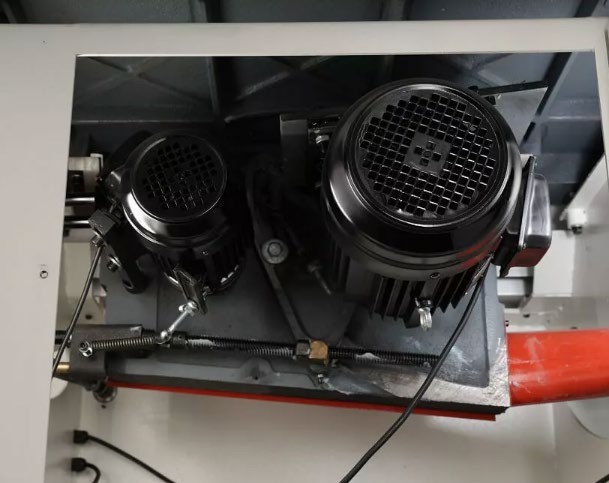

Комплектация START: двигатель главной пилы - 4 кВт, подрезной - 0,75 кВт.

Комплектация COMFORT: двигатель главной пилы - 5,5 кВт, подрезной - 1,1 кВт.

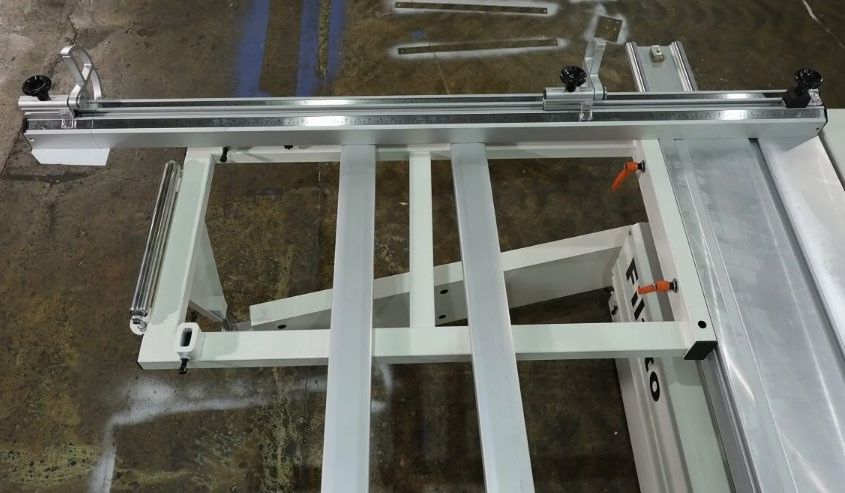

Поперечная линейка выполнена из алюминиевого профиля большого сечения, что обеспечивает высокую жесткость и устойчивость к износу. Стол с закатным роликом, для удобства загрузки и выгрузки листа.

Поперечная линейка и расширительный стол

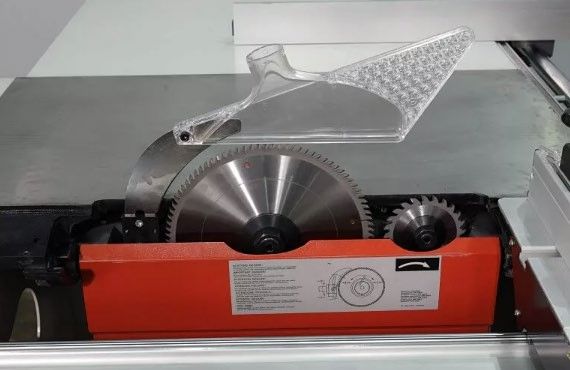

Устанавливается на расклинивающем ноже. При начале процесса пиления и входе пилы в заготовку образующаяся пыль направляется непосредственно в защитный кожух.

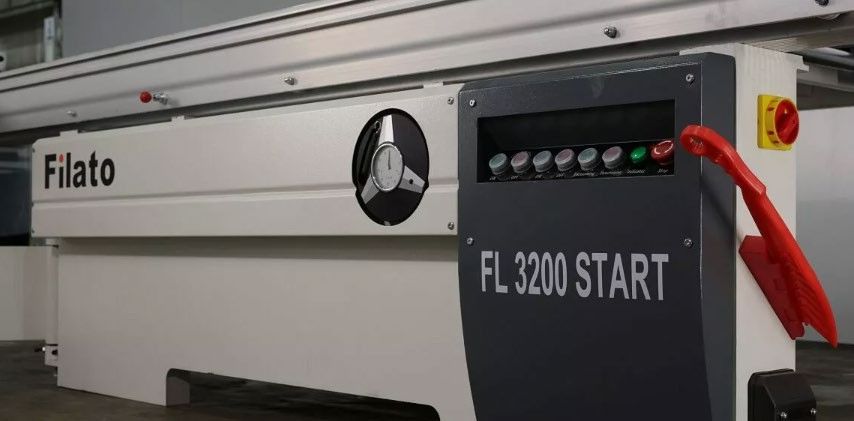

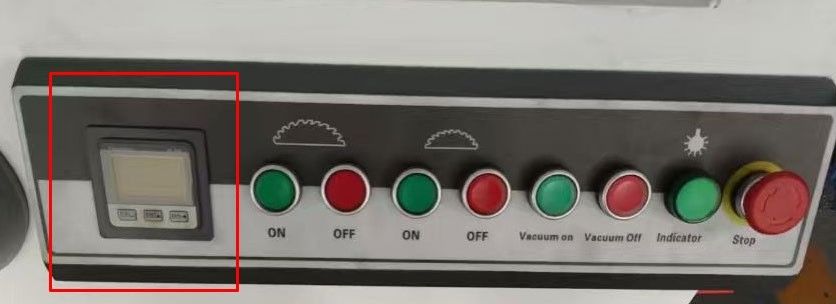

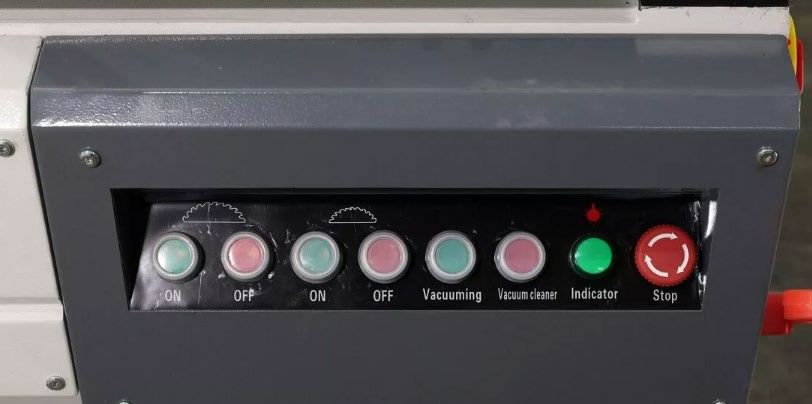

Пульт управления станком позволяет оператору быстро включить / выключить приводы пил. Имеет индикацию питания станка и кнопку аварийной остановки.

Предусмотрено подключение системы аспирации с возможностью управления включением и отключением непосредственно с пульта.

Угол наклона регулируется при помощи маховика с отображением угла на часовом механизме на самом маховике.

В комплектации 3200 COMFORT установлен цифровой индикатор отображения угла пильного узла на панели управления.

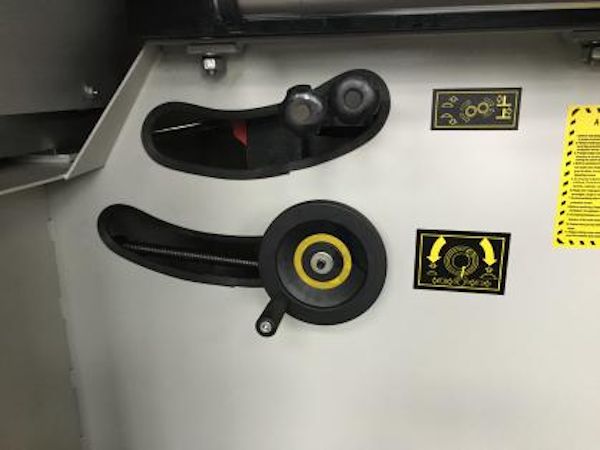

Рукоятки настройки подрезной пилы по вертикали и горизонтали удобно расположены в задней части станка. Здесь же находится маховик настройки основной пилы по высоте.

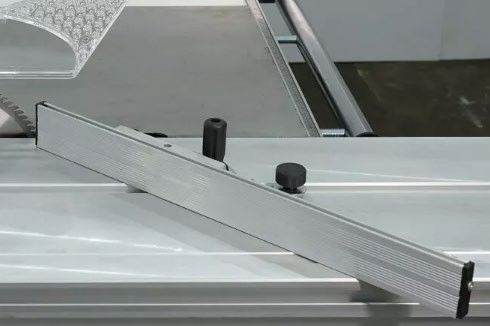

В комплекте со станком поставляется упор для угловых резов.

Входят в комлпект и обеспечивают удобство базирования заготовок

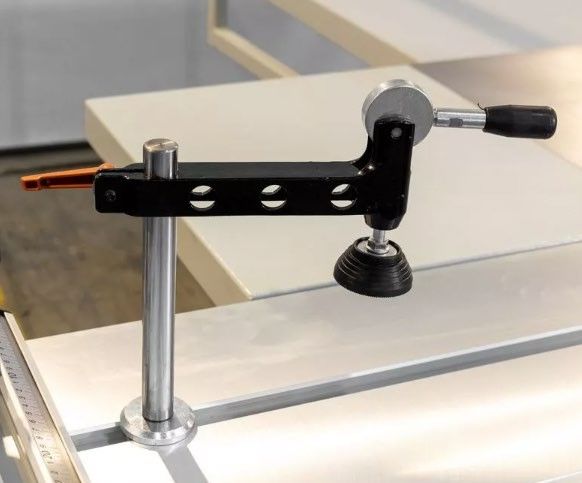

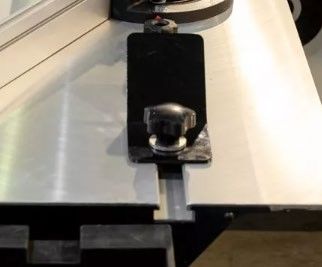

Эксцентриковый прижим и дополнительный упор

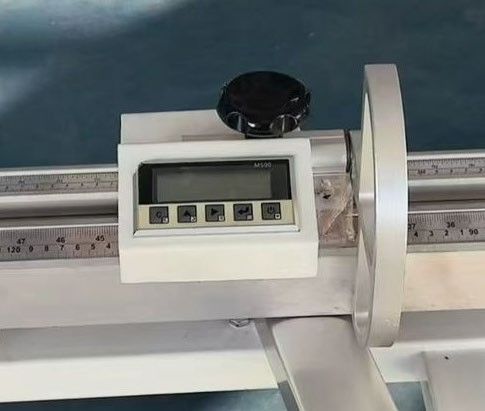

Оснащены средствами цифровой индикации, что обеспечивает высокоточное позиционирование и настройку размеров при раскрое плитных материалов на станке 3200 COMFORT.

Комплектация

Дополнительная

Обеспечивает точный раскрой крупноформатных листов, а также исключение возможных дефектов- сколов и отклонения от размеров.

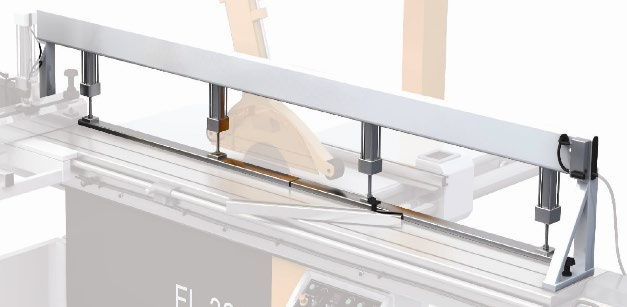

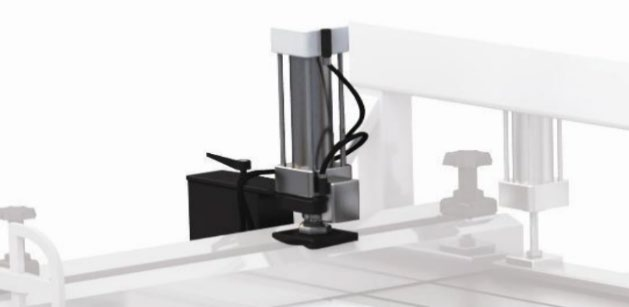

Пневматический прижим для фиксации негабаритных заготовок. Срабатывает по щелчку тумблера и фиксирует заготовку автоматически, без предварительной настройки на толщину детали.

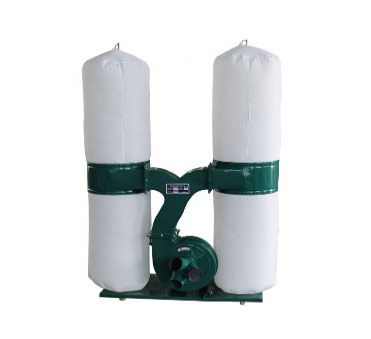

Применяется на форматно-раскроечном станке для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду

Производительность 4450 м³/час
Мощность 4 кВт
Объем накопителей 0,4 м³
Фильтрующий материал: нетканый синтетический

ДИАМЕТР ВОЗДУХОВОДОВ:

1 х 100 мм; 1 х 60 мм.

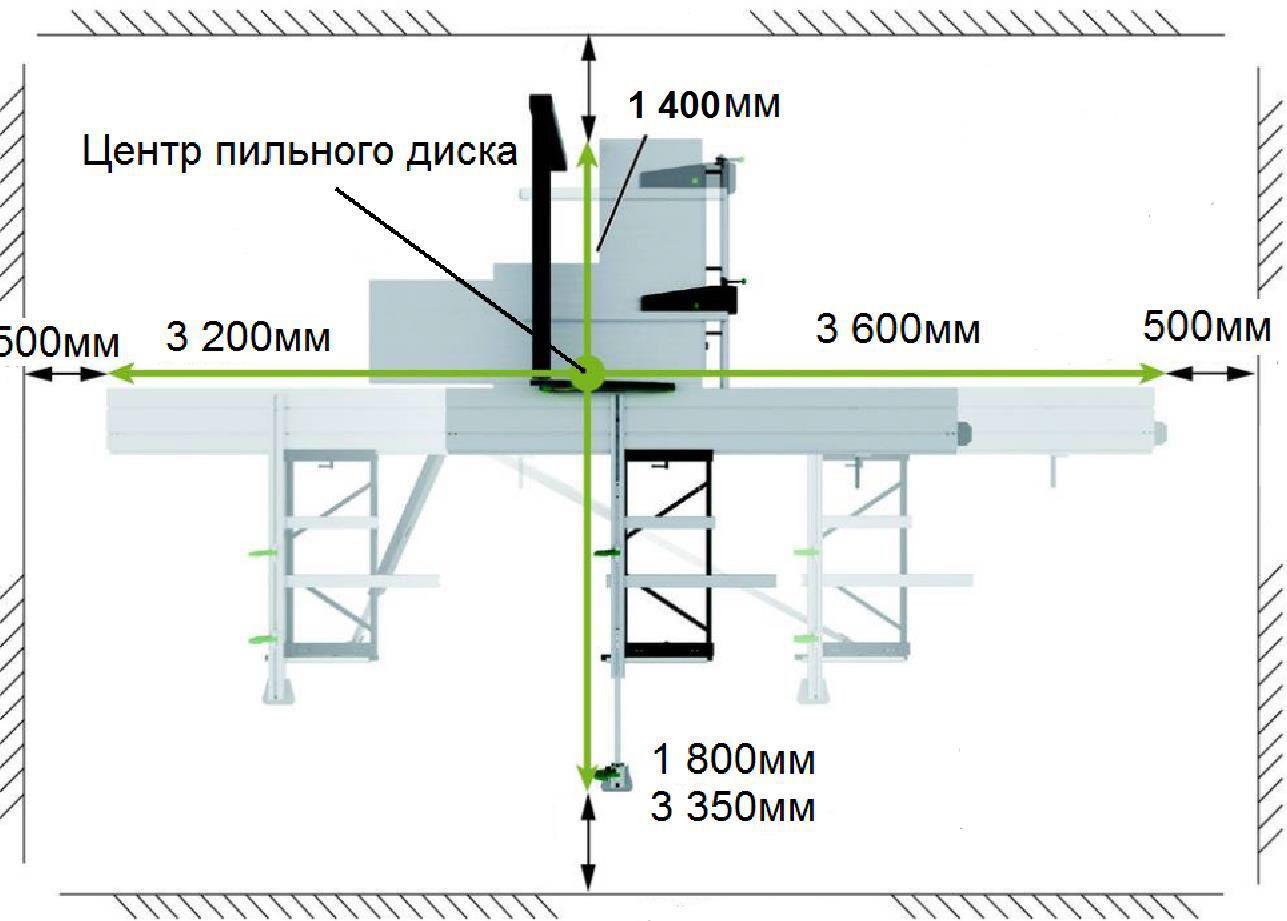

Габариты станка
