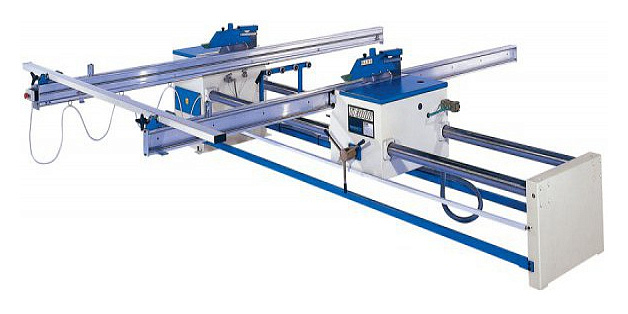

Форматно-раскроечный станок OMGA. Модели Ti 2500 Super и Ti 3000 Super

Форматно-раскроечный станок OMGA. Модели Ti 2500 Super и Ti 3000 Super
  • Производитель: Omga     Страна: Италия
  • Длина пропила: 2500; 3000 мм

    Вылет пилы: 110 (диск 400 мм) мм

    Мощность: 2 х 4 кВт

    Вес: 1030 кг

  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Форматно-раскроечный станок OMGA. Модели Ti 2500 Super и Ti 3000 Super

Заказать лизинговый расчёт

×

Вы выбрали: Форматно-раскроечный станок OMGA. Модели Ti 2500 Super и Ti 3000 Super

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Обрезка в размер клееного столярного щита, фанеры, облицованные плиты (ДСтП, МДФ, ДВП) длиной до 3000 мм и высотой до 110 мм прямоугольной формы.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются для производства столярно-строительных изделий, производства мебели, производства фанеры и плитных материалов. Станок может быть встроен в поточную линию.


СХЕМЫ ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Форматно-раскроечный станок Ti 2500 Super, Ti 3000 Super, Пильные узлы

ПИЛЬНЫЕ УЗЛЫ

Состоят из основной ф400 мм и подрезной ф125 мм пил.В зависимости от расстояния между пилами размер обрабатываемой заготовки находится в пределах от 320 ÷ 3000 мм. Выставление в размер осуществляется перемещением правого пильного узла по двум жестким стальным направляющим с помощью рукоятки, левый пильный узел фиксированный.Имеет возможность наклона до 45o и регулировку по высоте.

Форматно-раскроечный станок Ti 2500 Super, Ti 3000 Super, Подача заготовок

ПОДАЧА ЗАГОТОВОК

Подача заготовок осуществляется по высокоточным полированным металлическим балкам. В базовой комплектации станка перемещение материала осуществляется вручную, но по запросу возможна автоматическая моторизированная подача.

НАДЕЖНОСТЬ И КАЧЕСТВО ОБОРУДОВАНИЯ

Жесткая конструкция и современные технические решения гарантируют длительный срок эффективной и надежной эксплуатации оборудования.

ИСКЛЮЧЕНИЕ СКОЛОВ

Для предотвращения сколов используется подрезная пила которая вращается попутно подаче заготовки.Для предотвращения сколов при обратном ходе обрезанной заготовки пильные узлы пневматически отводятся на 1 мм в самом конце пиления.

РАЗМЕРНАЯ НАСТРОЙКА

При ручной подаче расстояние между пилами отсчитывается по шкале, а при механической подаче - механическим счетчиком.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

Форматно-раскроечный станок Ti 2500 Super, Ti 3000 Super, Механическое перемещение пильного узла

МЕХАНИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ ПИЛЬНОГО УЗЛА

С помощью электродвигателя правый пильный узел перемещается по двум жестким стальным направляющим на необходимый размер.Используется с целью облегчения условий труда и повышения скорости и производительности оборудования.

ФИКСАЦИЯ ЗАГОТОВКИ

Дополнительно для надежной фиксации заготовок станок может оборудоваться четырьмя пневматическими прижимами.

ЦИФРОВОЙ СЧЕТЧИК ПЕРЕМЕЩЕНИЯ ПИЛЬНОГО УЗЛА

Счетчик служит для более точного перемещения пильного узла до заданной величины.

ЦИФРОВОЙ СЧЕТЧИК ИЗМЕРЕНИЯ РАССТОЯНИЯ МЕЖДУ ПИЛАМИ

Счетчик служит для более точного выставления размера обрабатываемого материала.

МЕХАНИЧЕСКАЯ ПОДАЧА ЗАГОТОВОК

Перемещение заготовки осуществляется с помощью установки привода подачи. Служит так же для увеличения производительности и безопасности при работе на данном станке.


ПРИНЦИП РАБОТЫ:

Заготовка помещается на высокоточные полированные металлические балки. Подача ее в зону обработки происходит вручную или по запросу станок дополнительно может быть оборудован автоматической моторизированной подачей. Обрезка осуществляется с помощью двух пильных узлов один из которых (левый) фиксированный, а другой перемещаясь по двум жестким стальным направляющим настраивается на нужный размер. При ручной подаче расстояние между пилами отсчитывается по шкале, а при механической - механическим счетчиком. Для предотвращения сколов при обратном ходе обрезанной заготовки пильные узлы пневматически отводятся на 1 мм в самом конце пиления.


Модель Ti 2500 SUPER Ti 3000 SUPER
Расстояние между пильными узлами, мм 320 - 2500 320 - 3000
Ход каретки, мм 2500 3000
Макс. высота реза с пилой 400 мм под 900, мм 110 110
Макс. высота реза с пилой 400 мм под 450, мм 78 78
Макс. Ø основной пилы, мм 400 400
Посадочный Ø основной пилы, мм 30 30
Частота вращения пилы, об/мин 3000 3000
Макс. Ø подрезной пилы, мм 125 125
Посадочный Ø подрезной пилы, мм 20 20
Частота вращения пилы, об/мин 6300 6300
Ø патрубка стружкоотсоса, мм 120 120
Расход воздуха, м3 1400 1400
Мощность электродвигателя привода пилы, кВт 2 x 4 2 x 4
Суммарная мощность, кВт 8 8
Габаритные размеры:
Длина, мм 6300 7300
Ширина, мм 3800 4300
Высота, мм 1000 1000
Вес, кг 930 1030
