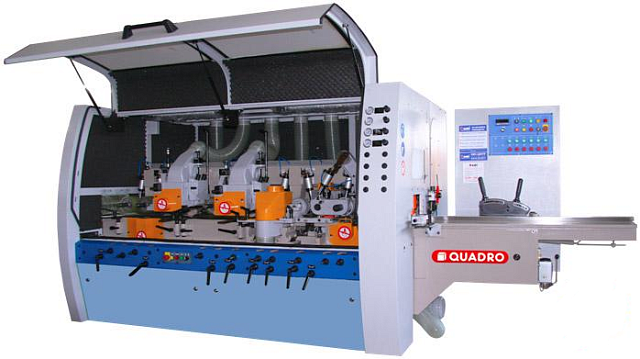

Четырехсторонний станок QUADRO NS-623 TARUKI

Четырехсторонний станок QUADRO NS-623 TARUKI
  • Производитель: QUADRO
  • Макс. сечение заготовки: 260 х 160 мм

    Количество шпинделей: 6 шт.

    Скорость подачи: 6 - 36 м/мин

    Мощность: 84 кВт

    Вес: 4100 кг

  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Четырехсторонний станок QUADRO NS-623 TARUKI

Заказать лизинговый расчёт

×

Вы выбрали: Четырехсторонний станок QUADRO NS-623 TARUKI

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Предназначен для четырехсторонней плоскостной и профильной обработки заготовок за один проход с целью получения изделий точной геометрической формы.

Профильные работы могут выполняться боковыми, верхними и нижними шпинделями.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству клееного строительного бруса, щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, стандартного домостроения и другие деревообрабатывающие производства.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, основной вид получаемой продукции

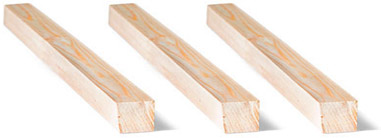

Брусок «Таруки»

Таруки – брусок, который имеет различные размеры: 30*40, 35*35, 38*38, 45*60 мм. Пользуется большим спросом в японском домостроении.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, пример продукции

Изготавливается преимущественно из хвойных пород древесины. На российском рынке таруки используется как строганный брусок для различных нужд. Также станок идеально подходит для производства различных погонажных изделий.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, пример продукции



СХЕМА ОБРАБОТКИ:

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, схема обработки

СХЕМА РАСПОЛОЖЕНИЯ ШПИНДЕЛЕЙ

нижний ← верхний ← верхний ← левый ← правый ← нижний
37 кВт ← 7,5 кВт ← 11 кВт ← 7,5 кВт ← 7,5 кВт ← 5,5 кВт



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ОСНОВНЫЕ УЗЛЫ И АГРЕГАТЫ, ОПРЕДЕЛЯЮЩИЕ РАБОТУ СТАНКА
Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, масивная литая станина

МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ

А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, увеличенный диаметр шпинделя до 50 мм

УВЕЛИЧЕННЫЙ ДИАМЕТР ШПИНДЕЛЯ ДО 50 ММ

Применяется в случае производственной необходимости обрабатывать заготовки шириной 260 мм, а также при работе гидроинструментом. При использовании шпинделя увеличенного диаметра рекомендуется устанавливать дополнительную контропору.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, высокопроизводительные прецизионные статически и динамически сбансированные шпиндели

ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕ ПРЕЦИЗИОННЫЕ СТАТИЧЕСКИ И ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ

Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, что в совокупности позволяет достигать безупречного качества строгания с точностью до 0,01 мм. Шпиндели собраны на базе точных подшипников известной фирмы NACHI (Япония). Каждый горизонтальный шпиндель смонтирован на независимых направляющих и оснащен четырьмя разнесенными подшипниками.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, подающий и рабочий столы прошли специальную термическую обработку

ПОДАЮЩИЙ И РАБОЧИЙ СТОЛЫ

Прошли специальную термическую обработку и покрыты толстым слоем твердого хрома (0,3 мм, твердость RC 70), что обеспечивает максимальную прочность и значительно повышает износоустойчивость. Регулировка перемещения стола и правой направляющей линейки осуществляется вручную при помощи рычагов быстрой настройки. Длина стола 1800 мм.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, отсутствие вибрации

ОТСУТСТВИЕ ВИБРАЦИИД

Д вигатели привода шпинделей смонтированы на специальных подмоторных площадках, выполненных из литых элементов. Такая конструкция позволяет исключить возможность передачи вибрации от двигателей к рабочим узлам и сохранить максимальную точность обработки даже при высокой скорости подачи. Привод осуществляется посредством надежной плоскоременной передачи, каждый шпиндель имеет привод от отдельного двигателя.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, централизованное управление пневмоприжимами

ЦЕНТРАЛИЗОВАННОЕ УПРАВЛЕНИЕ ПНЕВМОПРИЖИМАМИ

Раздельная регулировка усилия прижима подающих роликов и прижимных плит обеспечивает стабильную подачу и качественный прижим заготовки.

Для удобства оператора все элементы управления пневмосистемы расположены на передней панели станка.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, регулировка вертикальных шпинделей

РЕГУЛИРОВКА ВЕРТИКАЛЬНЫХ ШПИНДЕЛЕЙ

По высоте до 60 мм позволяет установить на один шпиндель несколько фрез (как одинакового, так и различных профилей), что уменьшает время перенастройки станка.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, централизованный порт смазки узлов

ЦЕНТРАЛЬНЫЙ ПОРТ СМАЗКИ УЗЛОВ

Смазка основных узлов производится с порта, расположенного с фронтальной стороны станка. Такое конструктивное решение существенно сокращает время, затрачиваемое на обслуживание станка, и исключает возможность пропуска смазываемых узлов.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, система фиксации

НАДЕЖНАЯ СИСТЕМА ФИКСАЦИИ ПИЛОМАТЕРИАЛА

Система фиксации состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом), исключает биение заготовки и позволяет избежать появления на поверхности характерной ряби, которая негативно влияет на качество конечного изделия. Количество приводных подающих роликов в столе зависит от модели станка.

Управление осуществляется с пульта оператора (без открывания кожуха).

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, редукторная система привода подающих спаренных роликов

РЕДУКТОРНАЯ СИСТЕМА ПРИВОДА ПОДАЮЩИХ СПАРЕННЫХ РОЛИКОВ

Через карданные валы гарантирует надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок, что на прямую влияет на производительность станка.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, боковой прижимной блок

БОКОВОЙ ПРИЖИМНОЙ БЛОК НАПРОТИВ ПРАВОГО ВЕРТИКАЛЬНОГО ШПИНДЕЛЯ

Обеспечивает прижим коротких, а также узких и искривленных заготовок. Конструкция роликового блока гарантирует высокоточное позиционирование заготовок при этом быстро перенастраивается на размеры детали.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, аккуратная система подачи детали на выходе из станка

АККУРАТНАЯ И НАДЕЖНАЯ СИСТЕМА ПОДАЧИ ДЕТАЛИ НА ВЫХОДЕ ИЗ СТАНКА

Обеспечивается двумя парами высокопрочных верхних роликов и нижними приводными гладкими роликами. Верхние ролики покрыты полиуретаном, который не позволяет повредить чистовую поверхность заготовки, минимализирует проскальзывание.

УДОБНАЯ СИСТЕМА УПРАВЛЕНИЯ И НАСТРОЙКИ СТАНКА
настройкаЭлемент: Четырехсторонний станок QUADRO NS-623 TARUKI, цифровая система позиционирования шпинделей

ЦИФРОВАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ШПИНДЕЛЕЙ

Локализована на передней панели станка, что позволяет легко и быстро производить настройку всех шпинделей, не открывая кожух. Специальные защитные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей, обеспечивая долговечность работы станка.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, эргономичная панель управления

ЭРГОНОМИЧНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ И КОНТРОЛЯ

Была разработана с учетом ценного опыта многих конструкторов и специалистов по системам управления, с использованием новейших технологий станкостроения, для максимальной защиты и удобства оператора.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, инвертор

ИНВЕРТОР

Электронная система регулировки скорости дает возможность плавно регулировать скорость подачи заготовок в интервале возможных скоростей от 6 до 36 м/мин. Располагается на центральной панели.

БЕЗОПАСНОСТЬ, СООТВЕТСТВУЮЩАЯ СТАНДАРТАМ СЕ
Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, система ограничения заготовок по высоте

СИСТЕМА ОГРАНИЧЕНИЯ ЗАГОТОВКИ ПО ВЫСОТЕ

Со стороны подачи заготовки зона обработки закрыта защитным устройством, открывающимся во время прохождения обрабатываемого материала только на такую высоту, которая соответствует размерам обрабатываемого материала.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, безопасность оператора

БЕЗОПАСНОСТЬ ОПЕРАТОРА

Все работы по управлению выполняются без открывания защитного кожуха.

Конструкцией станка предусмотрены ограждения движущихся узлов. Защитные устройства изготовлены из сплошного листового материала.

Основной выключатель с механическим замком.

На панели управления предусмотрены кнопки аварийной остановки станка.

Элемент: Четырехсторонний станок QUADRO NS-623 TARUKI, шумоизоляция

ШУМОИЗОЛЯЦИЯ

Обеспечивается общим звукоизолирующим кожухом, ограждающим рабочую зону станка. Выполнен кожух в соответствии с требованиями норм безопасности.

Модель QUADRO NS-623
Ширина обработки, мм 10 - 260
Толщина заготовки, мм 7 - 160
Минимальная длина заготовки, мм 230
Скорость подачи, м/мин 6 - 36
Скорость вращения  1,2,3,4 и 5 шпинделей, об/мин 6000
Скорость вращения  6-го шпинделя, об/мин 5000
Диаметр шпинделей, мм 50
Осевой ход горизонтальных шпинделей, мм 20
Осевой ход вертикальных шпинделей, мм 60
Диаметр инструмента на 1-м горизонтальном шпинделе, мм 125 - 160
Диаметр инструмента на вертикальных шпинделях, мм 100 - 180
Диаметр инструмента на горизонтальных шпинделях, мм 100 - 200
Диаметр ножевого барабана на последнем нижнем горизонтальном шпинделе, мм 100 - 250
Максимальный диаметр устанавливаемой пилы на 6-ой шпиндель, мм 255
Максимальный высота пропила, мм 70
Мощность привода 1-го нижнего горизонтального шпинделя, кВт 7,5
Мощность привода 2-го правого вертикального шпинделя, кВт 7,5
Мощность привода 3-го левого вертикального шпинделя, кВт 7,5
Мощность привода 4-го верхнего горизонтального шпинделя, кВт 11
Мощность привода 5-го верхнего  горизонтального шпинделя, кВт 7,5
Мощность привода 6-го нижнего горизонтального шпинделя, кВт 37
Мощность привода подачи, кВт 5,5
Мощность двигателя перемещения подающей траверсы, кВт 0,4
Установленная мощность, кВт 84
Длина подающего стола, мм 1800
Вертикальный ход стола и горизонтальный ход линейки, мм 12
Диаметр подающих роликов, мм 140
Количество и ширина подающих роликов на валу, шт*мм 2*50
Габаритные размеры:
Длина, мм 3400
Ширина, мм 2000
Высота, мм 1960
Вес, кг 4100
