Обработка бруса крупного сечения шириной до 330 мм
Контропоры на всех горизонтальных шпинделях
Прижимные пневмо-плиты
Автоматическая смазка стола
Электронное перемещение левого шпинделя
Назначение

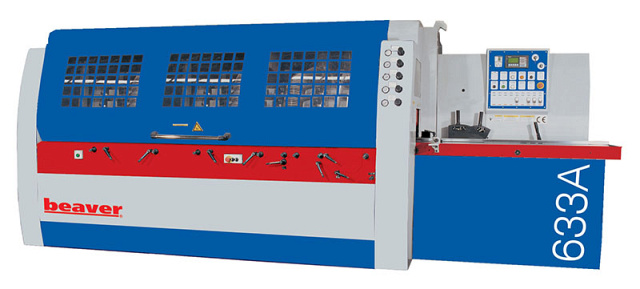

Предназначен для профилирования строительного бруса сечением до 330 x 230 мм.
Возможность установки фрез увеличенного диаметра позволяет получать качественный строганый погонаж на более высоких скоростях подачи. На станке имеется возможность установки пильного узла (опция) для продольного раскроя заготовок.
Область применения
Предприятия и цеха по производству клееного строительного бруса, щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, стандартного домостроения и другие деревообрабатывающие производства.

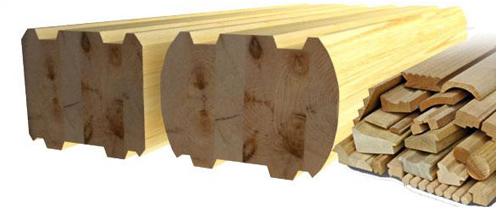

Получаемые изделия
Схема обработки
Конструктивные особенности
330 х 230 мм
Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.
Позволяют достигать безупречного качества. Шпинделя собраны с применением самых точных в мире подшипников известной фирмы SKF (Швеция) и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Каждый горизонтальный шпиндель оснащен пятью подшипниками, реальное биение шпинделя до 0,01 мм.

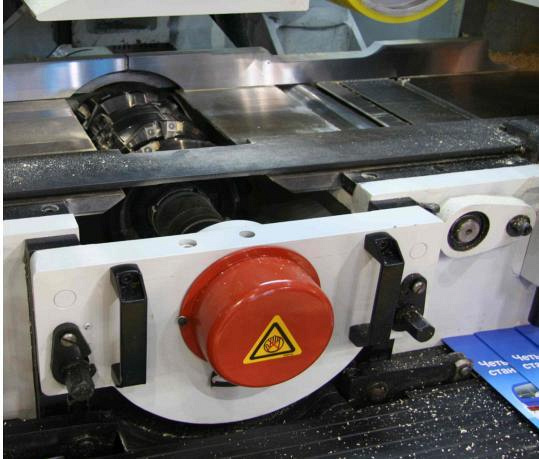

Трехопорная конструкция шпинделя позволяет устанавливать инструмент диаметром до 200 мм, обрабатывать заготовку шириной до 330 мм, исключить биение шпинделя при максимальной нагрузке и повысить долговечность подшипников.
Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты слоем хрома (0,3 мм) для достижения повышенной износоустойчивости. Твердость покрытия составляет 60НRС.

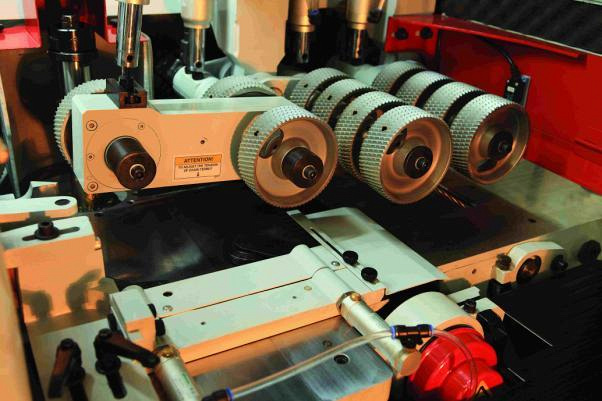

Состоит из верхних прижимных вальцов и нижних приводных вальцов.

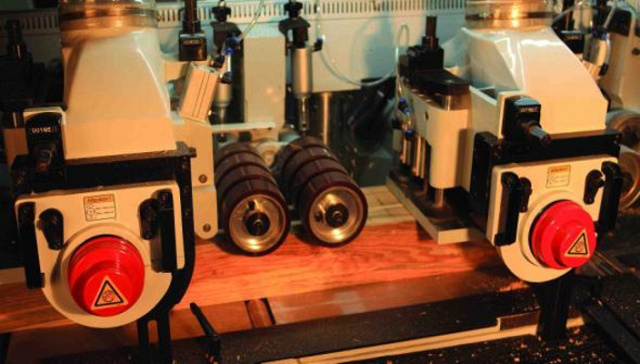

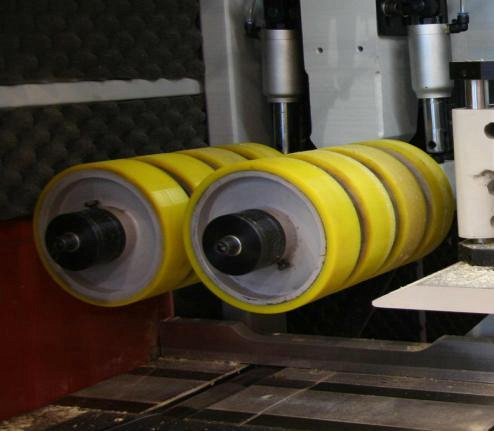

На выходе заготовку вытягивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные гладкие вальцы.
Позволяет без труда обрабатывать массивные профили, например клееный строительный брус.
Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижима заготовок.

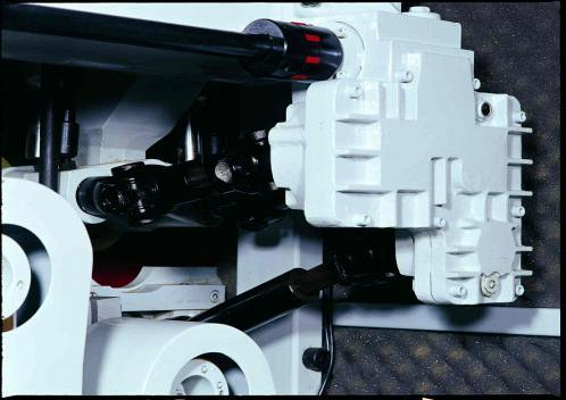

Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.
Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей с центральной панели. Диапазон регулировки от 5 до 25 м/мин.

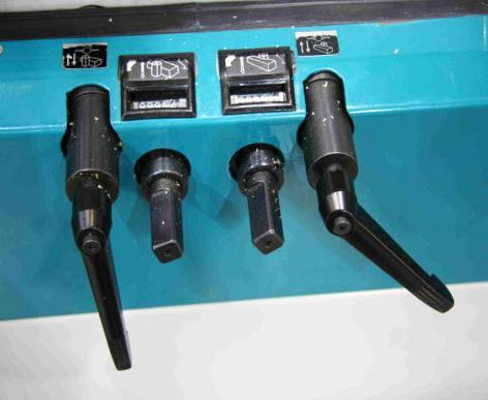

Настройка шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.
Настройка направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки.
Независимые пневматические регуляторы управляют прижимом вальцов, обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных вальцов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.
Централизованная система смазки позволяет осуществлять смазку рабочего стола, что облегчает нагрузку на систему подачи при обработке массивных изделий и смолянистых заготовок. Также установлена отдельная система для смазки узлов.
Для продольного раскроя заготовки на последнем шпинделе может быть установлен блок дисковых пил.
Установка на первый шпиндель пазовой фрезы и специальная линейка позволяют формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.
Комплектация
Дополнительная
Изготовление в соответствии с нормами безопасности СЕ
Увеличение мощности двигателей
Увеличение оборотов шпинделя до 7500 об/мин, за шпиндель
Удлинение загрузочного стола и направляющей линейки по запросу клиента
Пневматическая прижимная пластина на переднем прижимном башмаке верхнего шпинделя
Пневматический прижим вертикального колеса перед левым шпинделем
Электронная установка ширины (перемещение левого шпинделя)
Автоматическая подача смазки на рабочий стол
Пуск шпинделя «y δ»
Установка тормоза шпинделя
Рабочий стол для установки пил на втором нижнем шпинделе
Рабочий стол для установки пил на верхнем шпинделе
Переносной пульт управления и контроля за перемещением траверсы, скорости подачи
Цифровой дисплей на перемещение прижимной балки
Контропора вертикального шпинделя
Маслянный гидропистолет для обслуживания контропоры
Загрузочное устройство пневматическое
Установка двигателя 15 кВт и исполнение под установку пил d = 250 мм на втором нижнем шпинделе
