Тайвань
Макс. сечение заготовки: 210 x 125 мм
Количество шпинделей: 5 шт.
Скорость подачи: 8 - 33 м/мин
Мощность: 39,25 кВт
Вес: 3600 кг
• Пильный узел 11 кВт
• Высота пропила: 50 мм
• Дополнительный стол для 5-го шпинделя
• Дополнительная пластина для прижима над блоком дисковых пил
НАЗНАЧЕНИЕ:

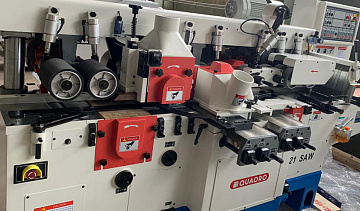

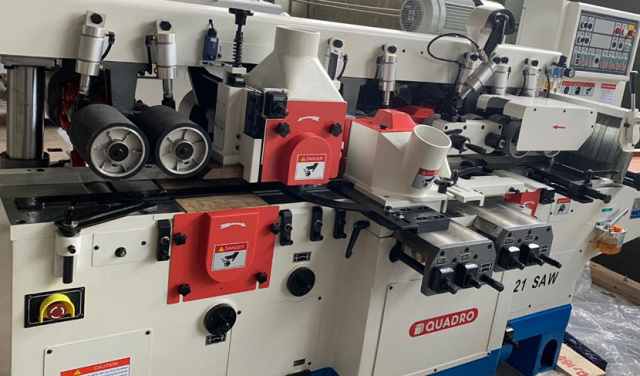

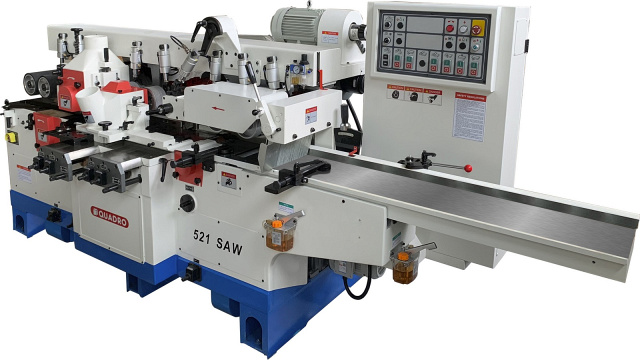

Четырехсторонний станок Quadro 521 SAW может использоваться как классический пятишпиндельный станок для производства большинства погонажных изделий. Также 5-й шпиндель станка оснащен увеличенным двигателем 11 кВт, шпоночным пазом для установки дисковых пил. При этом высота пропила - 50 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |

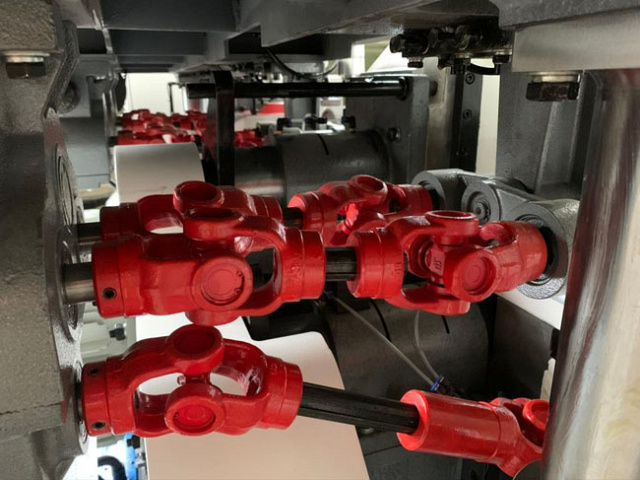

| | УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы. |
| | ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония). |
| | ЭЛЕКТРОКОМПОНЕНТЫ В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER. |
| | НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА Система фиксации состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположены 2 приводных ролика. Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности. |
| | КЛИНОВЫЕ РЕМНИ Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |
| | МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |

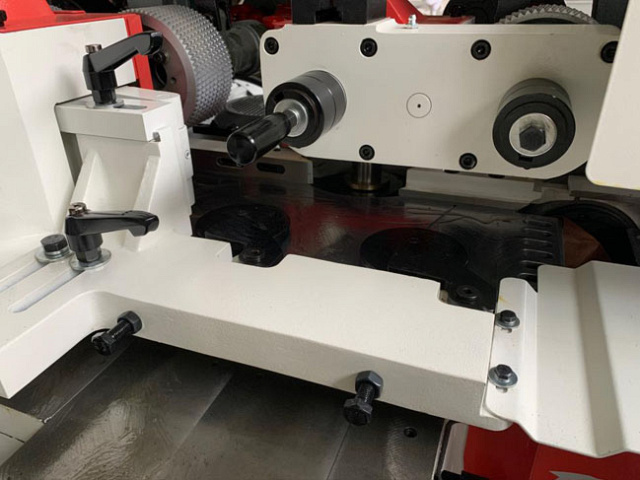

| | БОКОВОЙ РОЛИКОВЫЙ ПРИЖИМНОЙ БЛОК 2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения. |

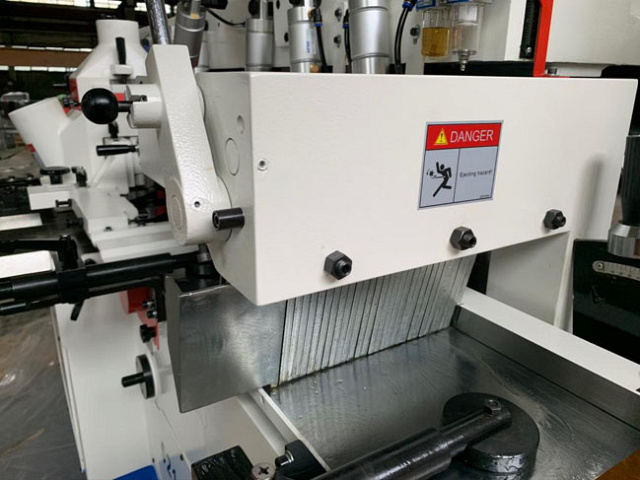

| | КОГТЕВАЯ ЗАЩИТА Когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке. |
| | ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМАМИ Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение. |
| | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка. |
| | ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЕЙ 6800 ОБ/МИН Необходима для увеличения производительности с сохранением высокого качества продукции. |
| | ВАРИАТОР Станок оснащен бесступенчатой регулировкой скорости подачи от 8 до 33 м/мин. |
| | СМАЗКА РАБОЧЕГО СТОЛА На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
| | ХРОМИРОВАННЫЙ ПОДАЮЩИЙ СТОЛ Стол покрыт хромом для повышения износостойкости. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| | ДОПОЛНИТЕЛЬНЫЙ СТОЛ Станок оснащен дополнительным столом и пластиной для установки дисковых пил диаметром до 230 мм (высота пропила 50 мм). |
