Тайвань
Макс. сечение заготовки: 210 x 200 мм
Количество шпинделей: 6 шт.
Скорость подачи: 2 - 25 м/мин
Мощность: 75 кВт
Вес: 4000 кг
• Все шпиндели: 11 кВт
• Двигатель подачи: 7,5 кВт
• Литая станина
• 4 приводных ролика в столе
• Специальное исполнение прижимов с пневморегулировкой
• Специальное исполнение боковой линейки с роликами
НАЗНАЧЕНИЕ:

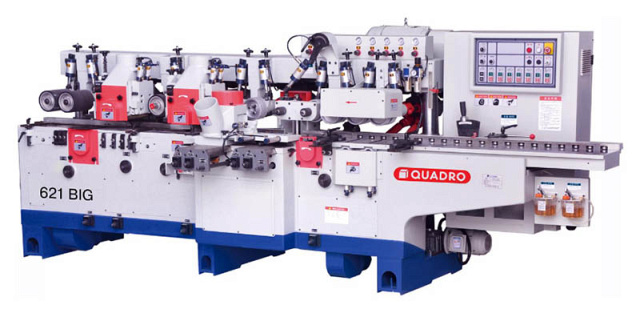

Четырехсторонний станок Quadro 621 BIG предназначен для строгания и профилирования бруса сечением 210 на 200 мм. Профилирование выполняется боковыми шпинделями и горизонтальными шпинделями увеличенной мощности.

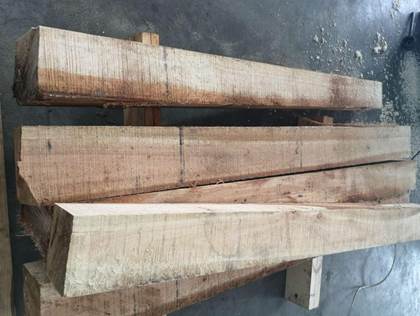

Станок способен протягивать, строгать и профилировать брус естественной влажности (фото до обработки):
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

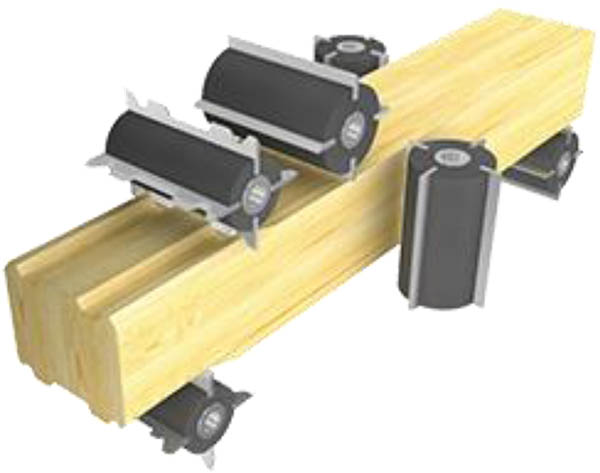

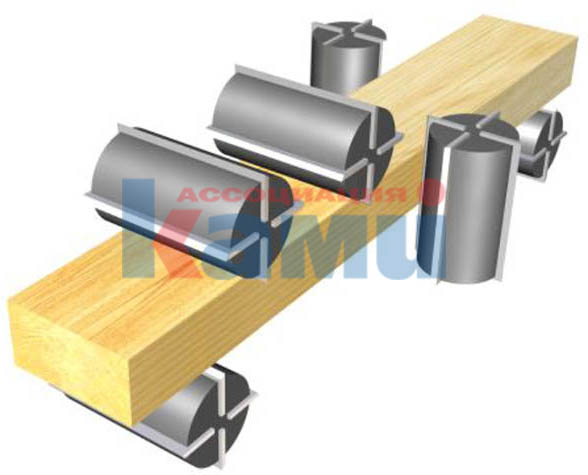

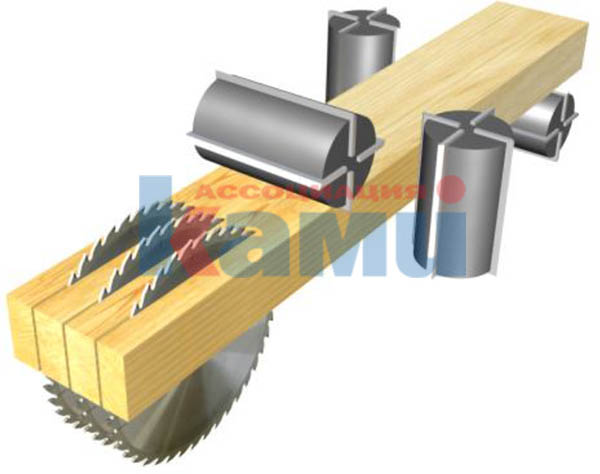

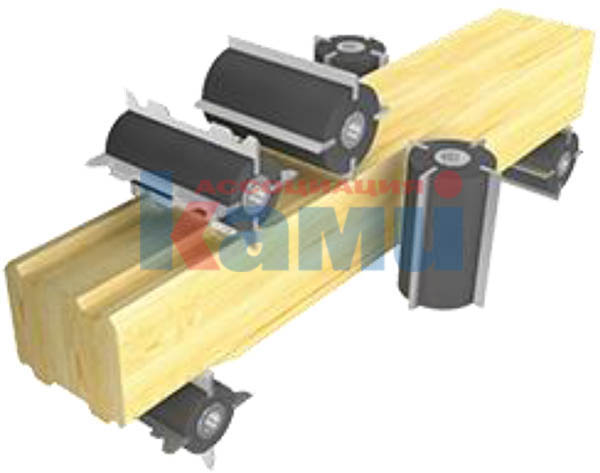

СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВКУ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |

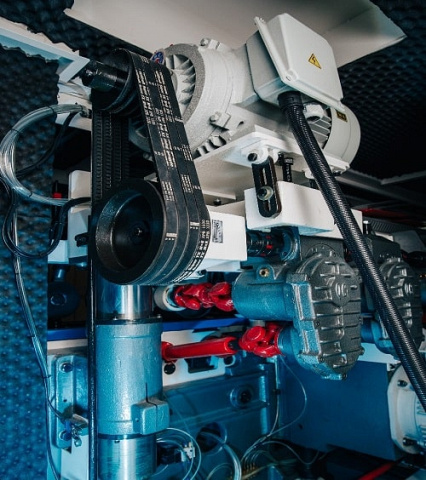

| | УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ ЛИТЫЕ РЕДУКТОРЫ Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы. |
| | ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония). |
| | ЭЛЕКТРОКОМПОНЕНТЫ В станке применяются электрокомпоненты ведущего мирового производителя - SIEMENS и SCHNEIDER. |
| | НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА Система фиксации состоит из 10-ти групп верхних приводных роликов. В столе станка расположены 4 приводных ролика. Необходимы для протяжки массивных заготовок естественной влажности сечением до 200 мм. |
| | БОКОВАЯ ЛИНЕЙКА Оснащена подшипниками для улучшения скольжения и подачи массивных заготовок в станок. |
| | МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок. |

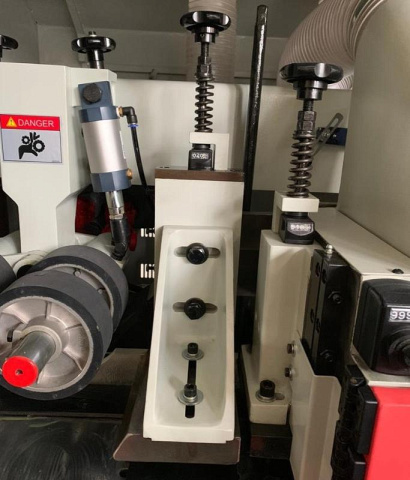

| | 2 ПРИЖИМНЫХ БАШМАКА Перед верхними шпинделями оснащены пневматической регулировкой. |
| | ЛИТАЯ ТРАВЕРСА Массивная литая траверса, на которой закреплены редукторы, ролики и другие механизмы, исключает возникновение вибраций в процессе обработки бруса. Установлена на направляющих увеличенного сечения. |
| | БОКОВОЙ РОЛИКОВЫЙ ПРИЖИМНОЙ БЛОК 2 блока установлены перед первым горизонтальным, 1 двойной пневмоприжим напротив правого вертикального шпинделя и прижимной башмак на левом шпинделе с пневморегулировкой обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения. |

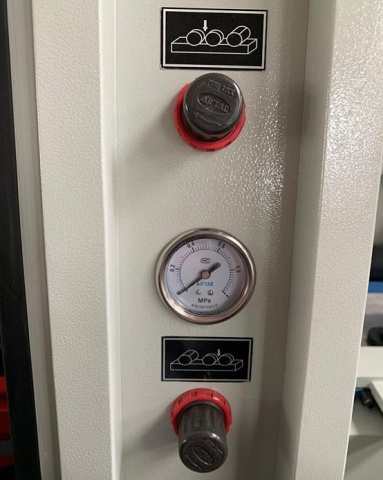

| | 6-ТИ ЗОННОЕ ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМАМИ Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение. |

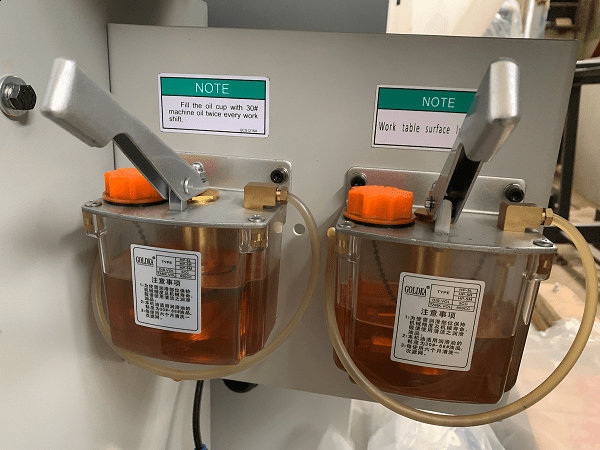

| | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ Станок оснащен насосом для дистанционной смазки всех направляющих и трущихся элементов станка. |

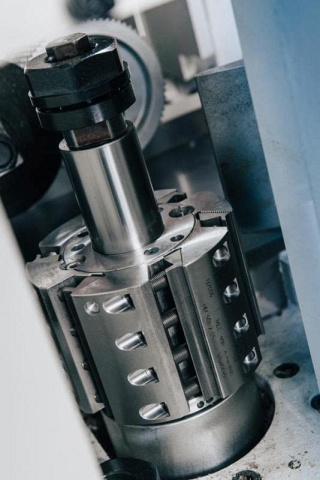

| | ДИАМЕТР ШПИНДЕЛЕЙ 50 ММ Позволяет устанавливать тяжелый инструмент для профилирования бруса. |
| | ДВИГАТЕЛИ 11 КВТ Привод всех шпинделей от двигателей мощностью 11 кВт. |
| | ИНВЕРТОР Станок оснащен бесступенчатой регулировкой скорости подачи. Мощность привода двигателя подачи - 7,5 кВт. |
| | СМАЗКА РАБОЧЕГО СТОЛА На стол в ручном режиме подается смазка с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
| | ХРОМИРОВАННЫЙ ПОДАЮЩИЙ СТОЛ Стол длиной почти 1800 мм покрыт хромом для повышения износостойкости. |
| | НИЖНИЕ РОЛИКИ С ПНЕВМОПРИЖИМОМ 2 первых приводных рифленых ролика оснащены пневматикой для обеспечения непрерывной подачи массивных заготовок. |
