Тайвань
Макс. сечение заготовки: 210 x 200 мм
Количество шпинделей: 4 шт.
Скорость подачи: 6 - 36 м/мин
Мощность: 46,7 кВт
Вес: 3100 кг
• Боковые шпиндели 11 кВт
• Литая станина
• 3 приводных ролика в столе и 1 неприводной
• Специальное исполнение прижимов с пневморегулировкой
• Специальное исполнение боковой линейки с роликами
НАЗНАЧЕНИЕ:

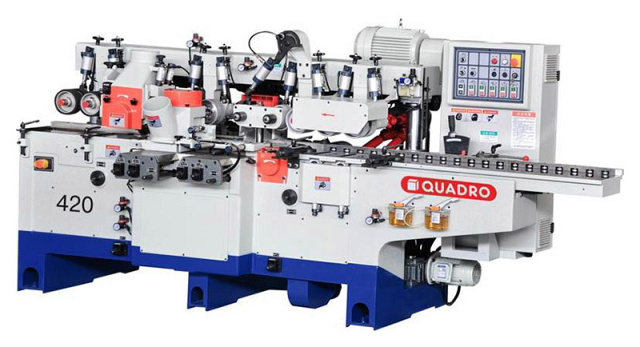

Четырехсторонний станок Quadro 421 BIG предназначен для строгания и профилирования бруса сечением 210 на 200 мм. Профилирование выполняется боковыми шпинделями увеличенной мощности - 11 кВт и верхним горизонтальным шпинделем.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок применяется в домостроении, производство клееного бруса, массивного бруса, мебельный щит и другие столярные изделия.

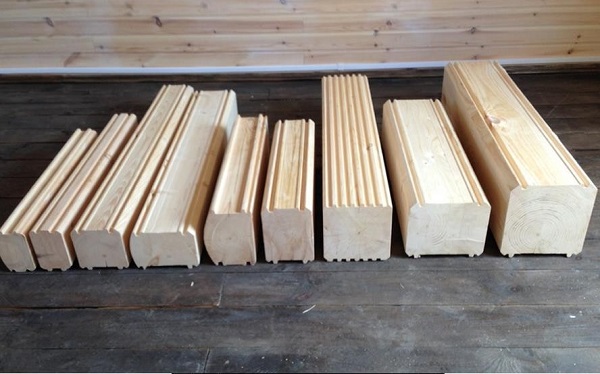

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

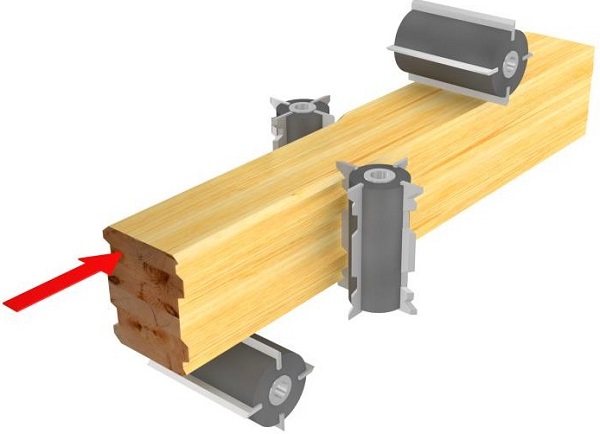

СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

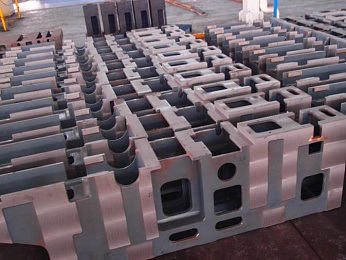

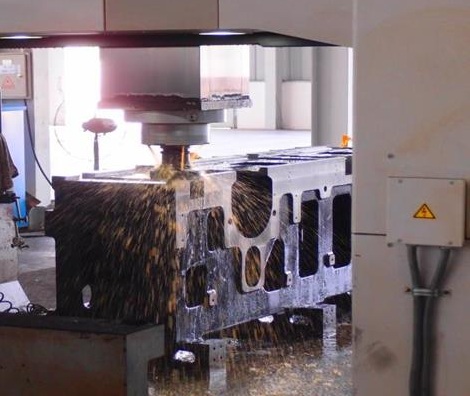

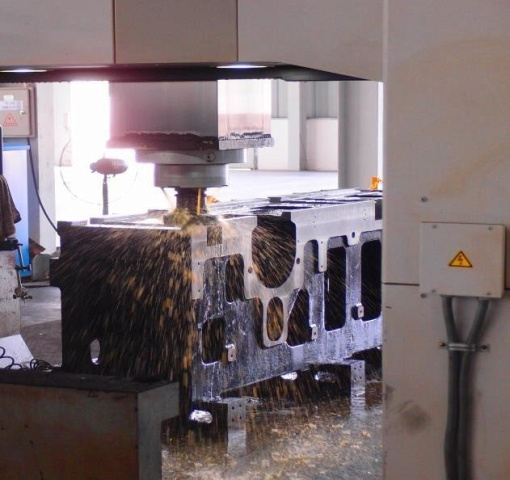

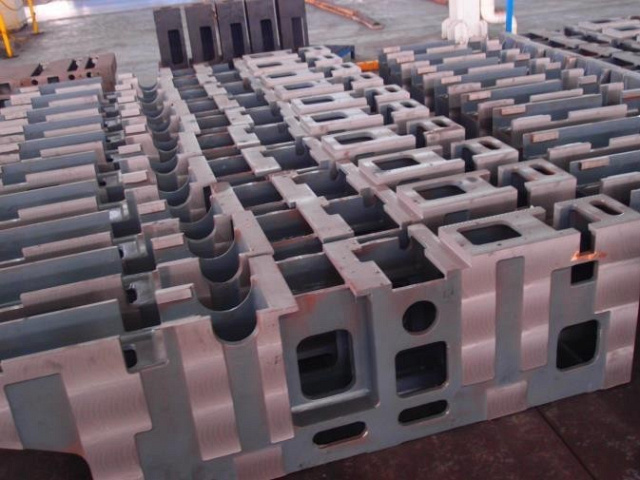

| | ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |

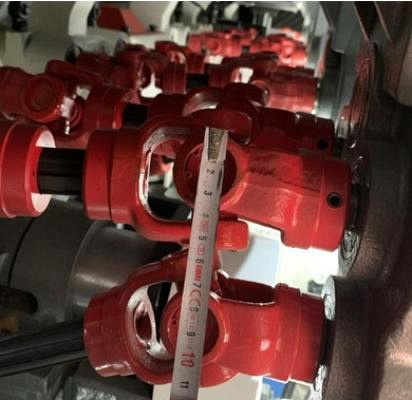

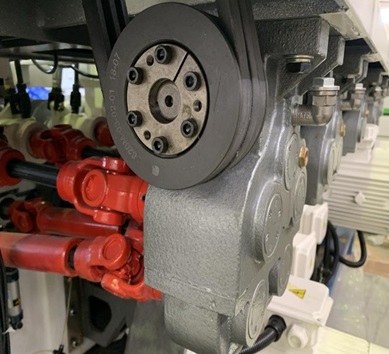

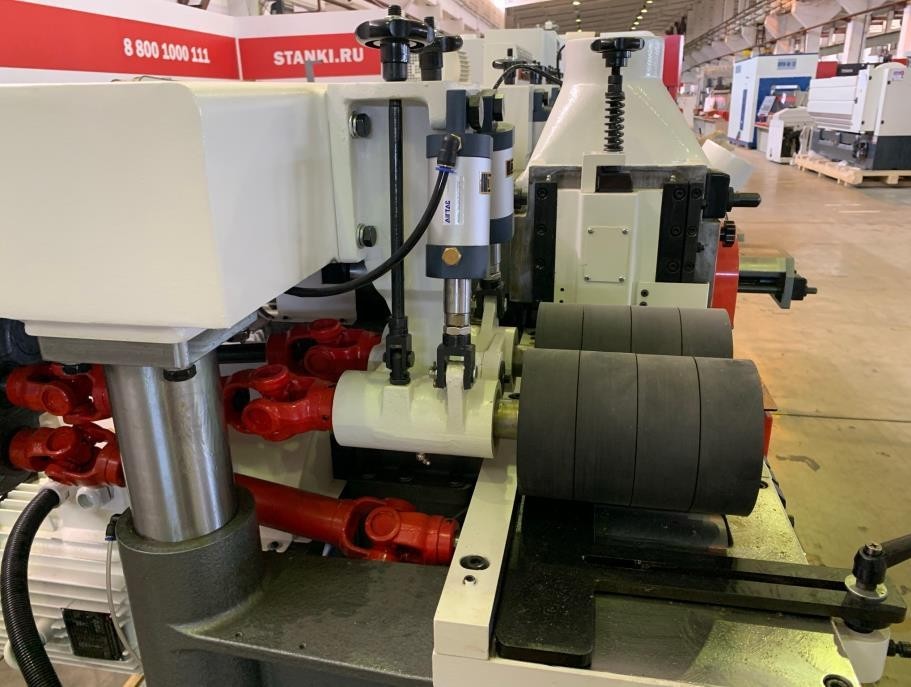

| | УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы. |

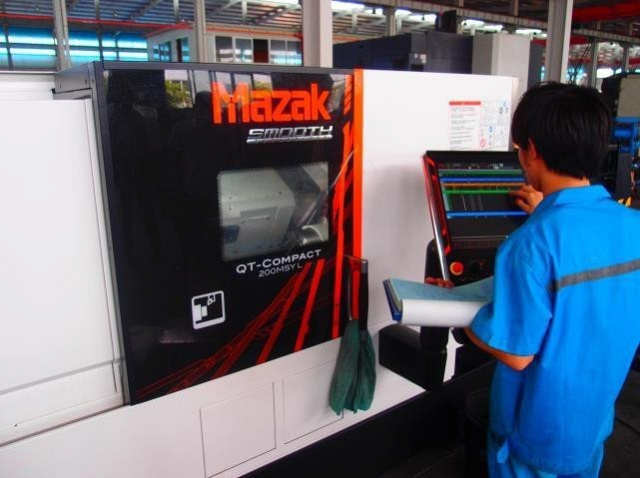

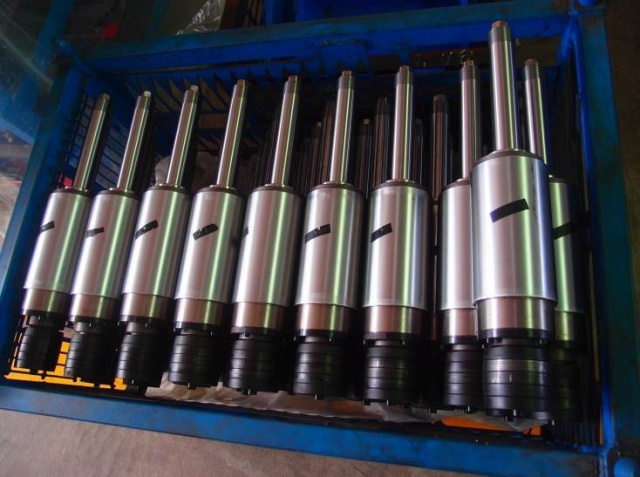

| | ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония). |

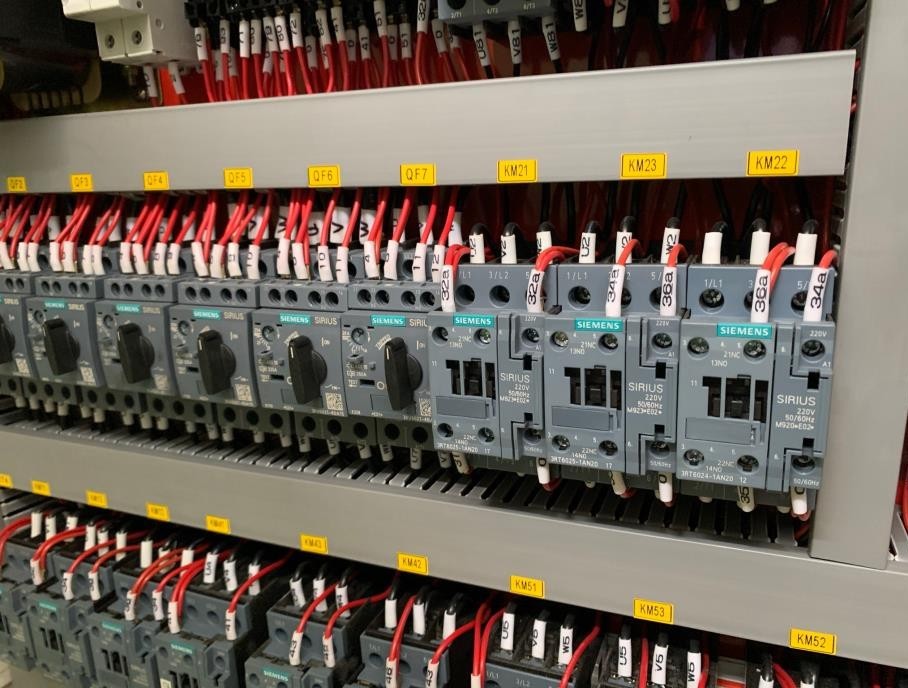

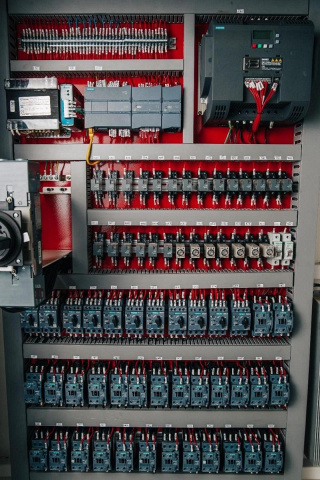

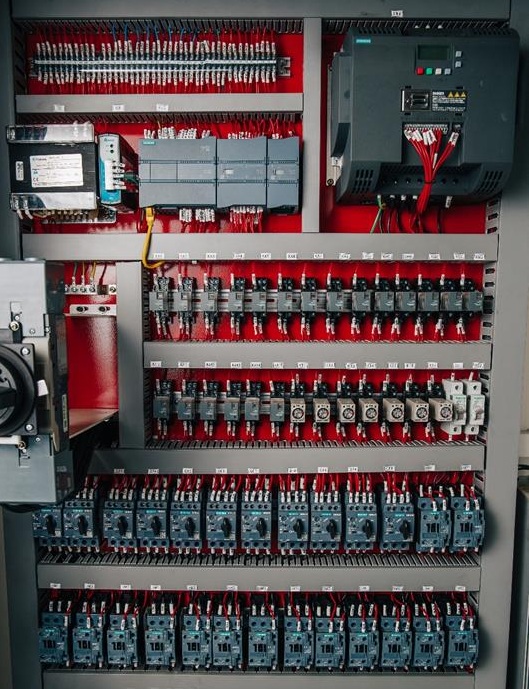

| | ЭЛЕКТРОКОМПОНЕНТЫ В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER. |

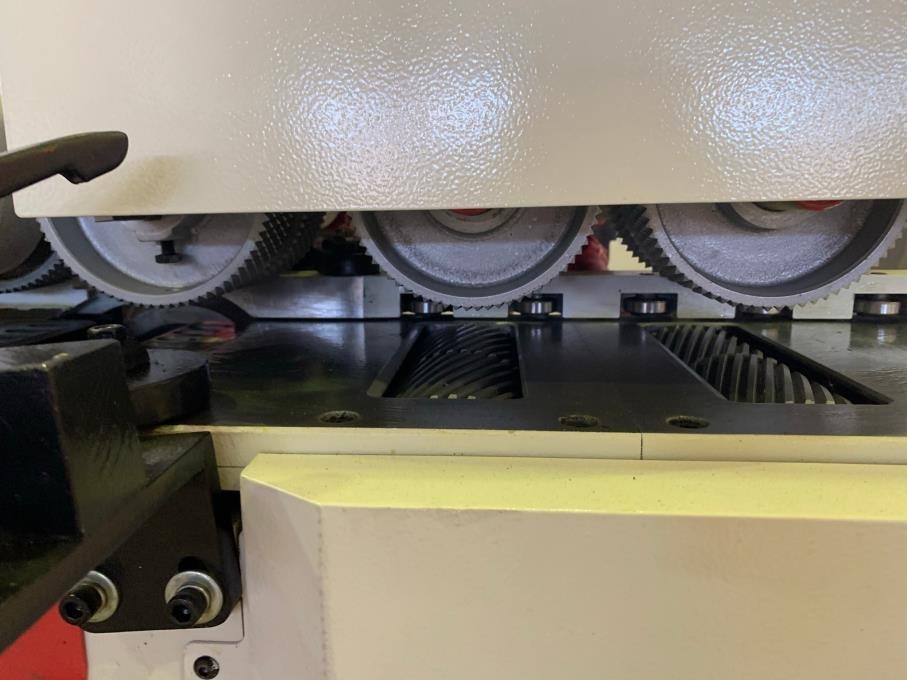

| | НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА Система фиксации состоит из 9-ти групп верхних приводных роликов. В столе станка расположены 4 приводных ролика. Необходимы для протяжки массивных заготовок естественной влажности сечением до 200 мм. |

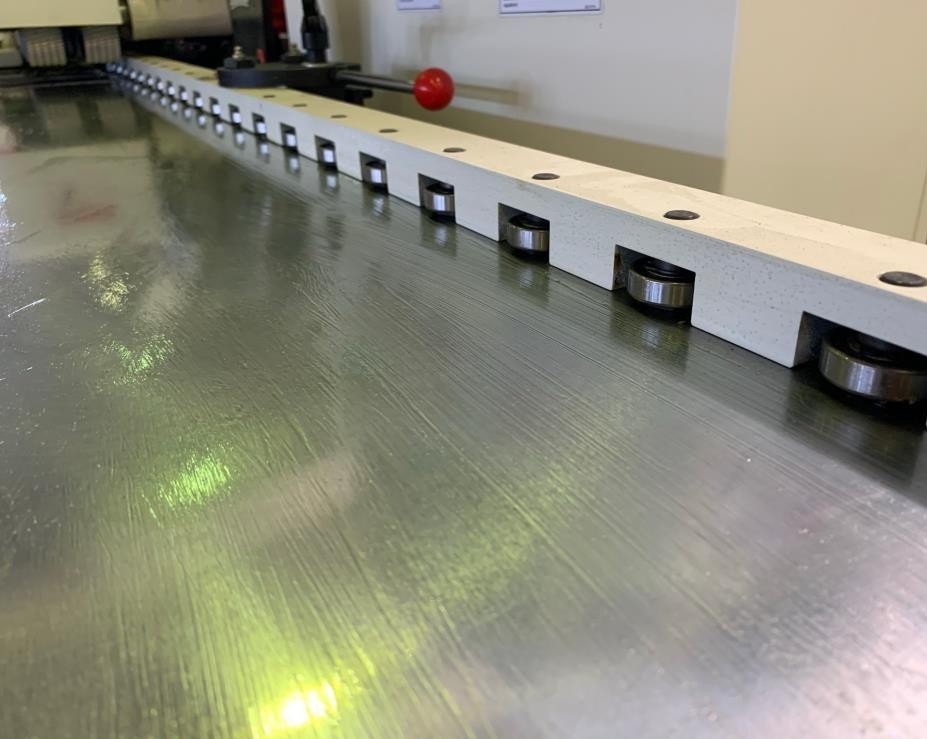

| | БОКОВАЯ ЛИНЕЙКА Оснащена подшипниками для улучшения скольжения и подачи массивных заготовок в станок. |

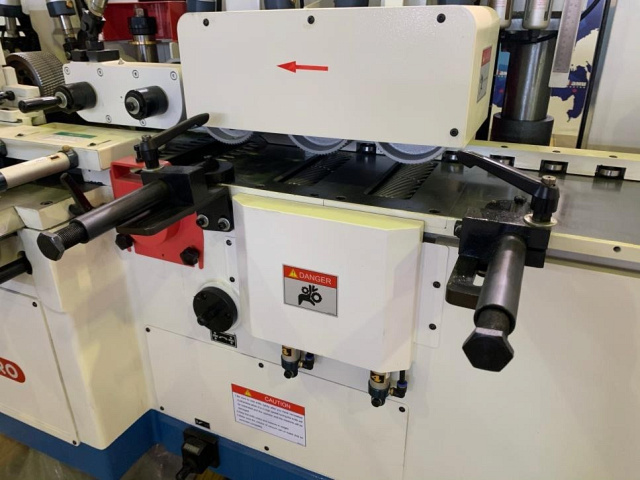

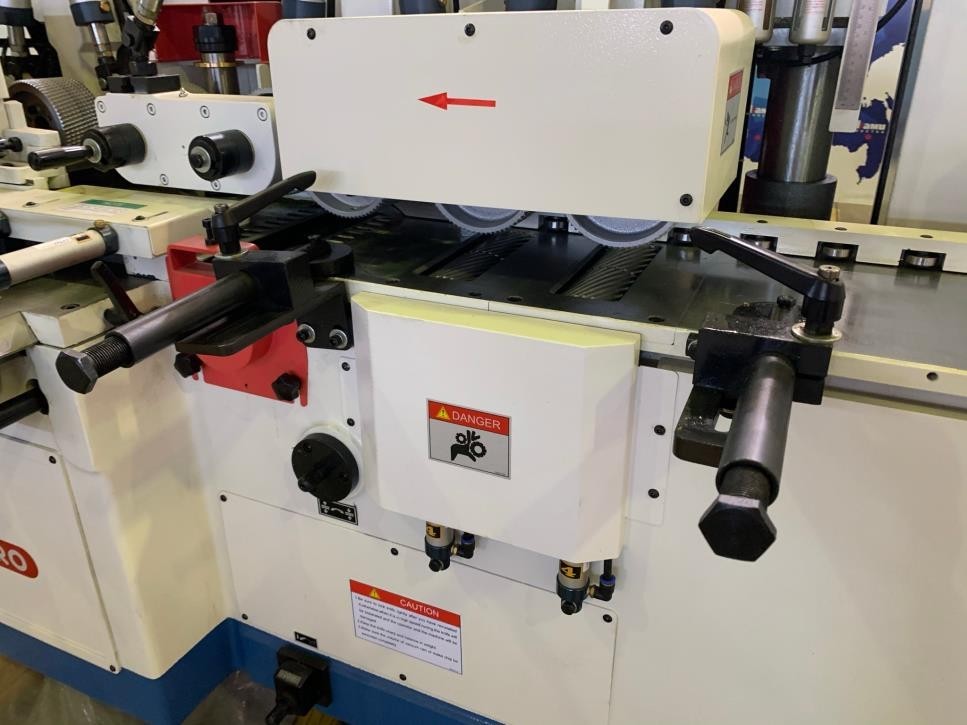

| | МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ Установлены перед и после верхнего шпинделя и исключают вероятность заклинивания заготовок. |

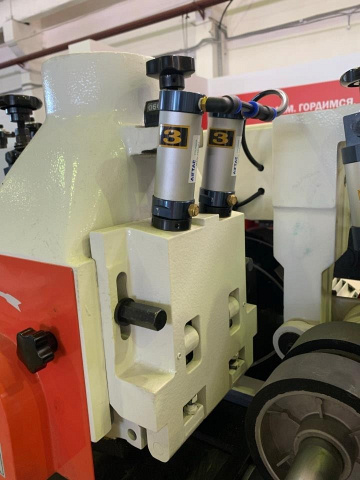

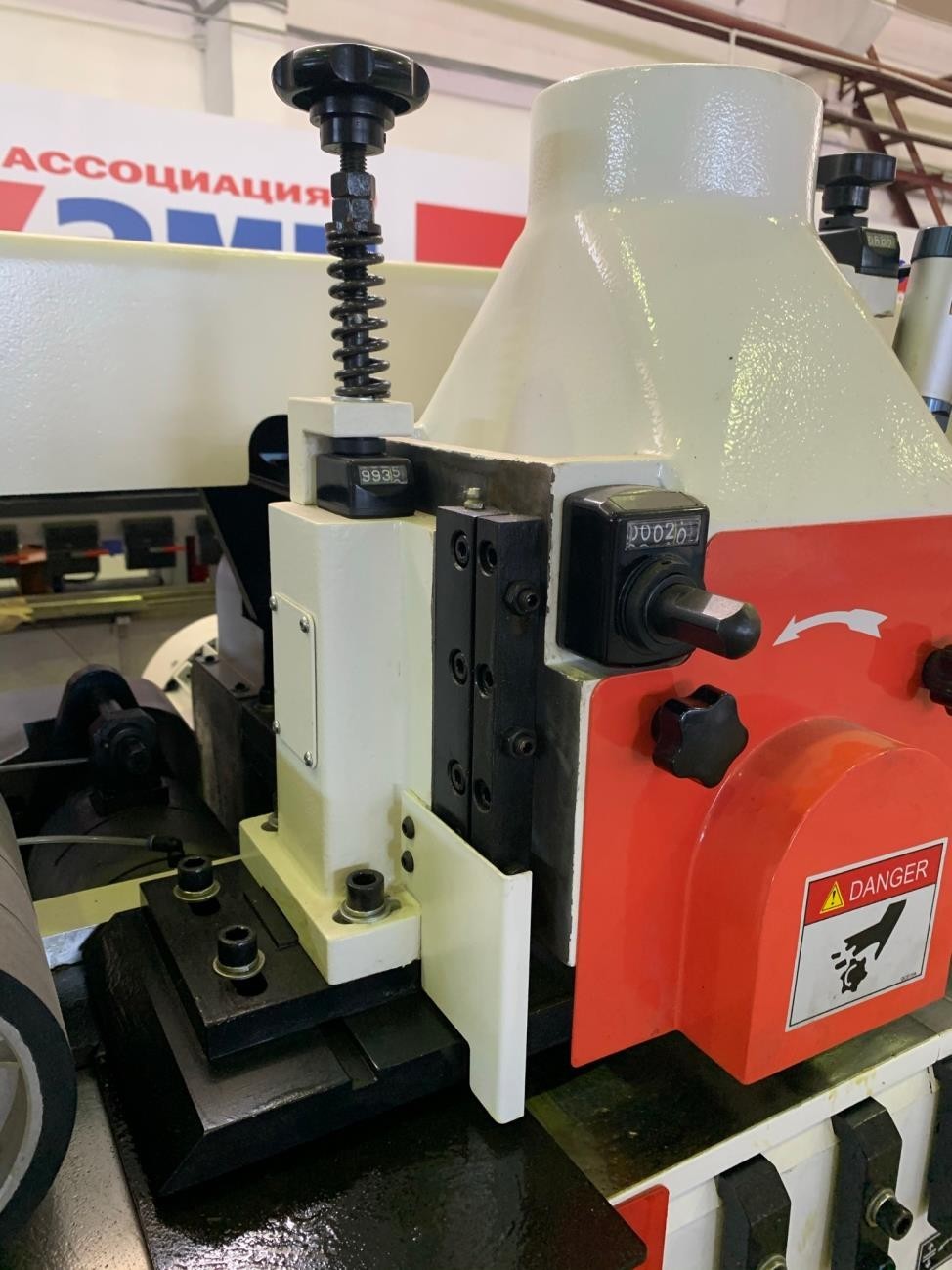

| | 2 ПРИЖИМНЫХ БАШМАКА Перед верхним шпинделем оснащены пневматической регулировкой. |

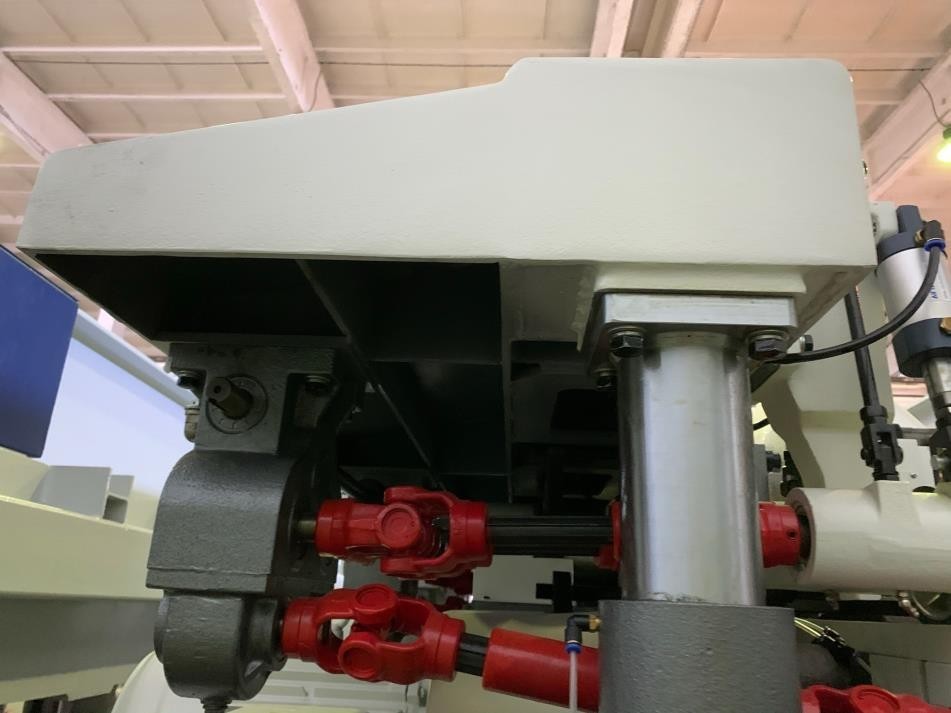

| | ЛИТАЯ ТРАВЕРСА Массивная литая траверса, на которой закреплены редукторы, ролики и другие механизмы, исключает возникновение вибраций в процессе обработки бруса. Установлена на направляющих увеличенного сечения. |

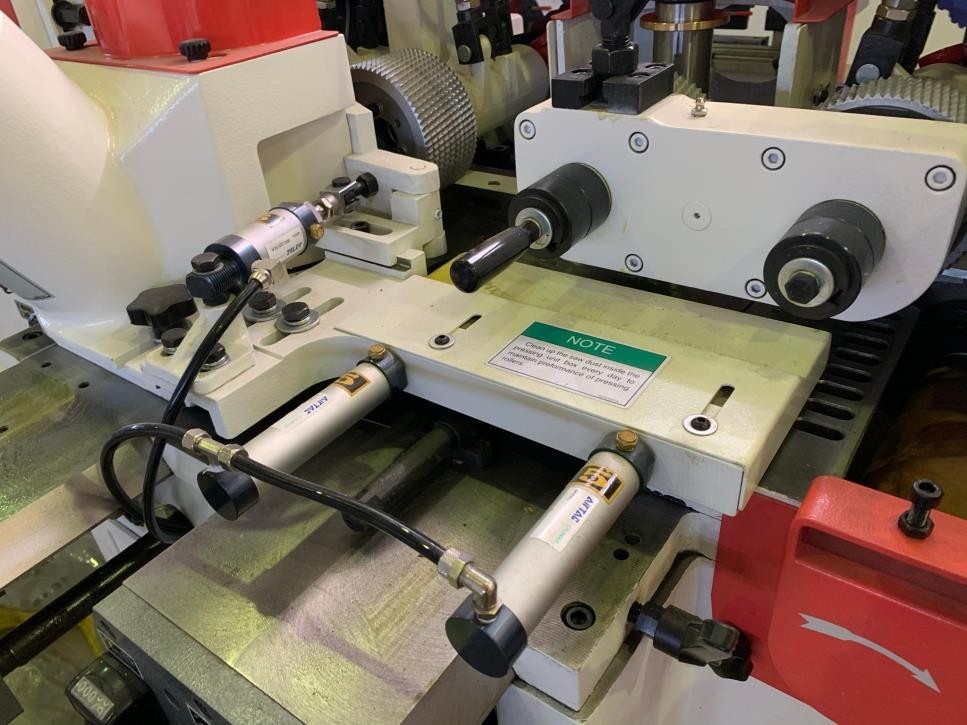

| | БОКОВОЙ РОЛИКОВЫЙ ПРИЖИМНОЙ БЛОК 2 блока установлены перед первым горизонтальным, 1 двойной пневмоприжим напротив правого вертикального шпинделя и прижимной башмак на левом шпинделе с пневморегулировкой обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения. |

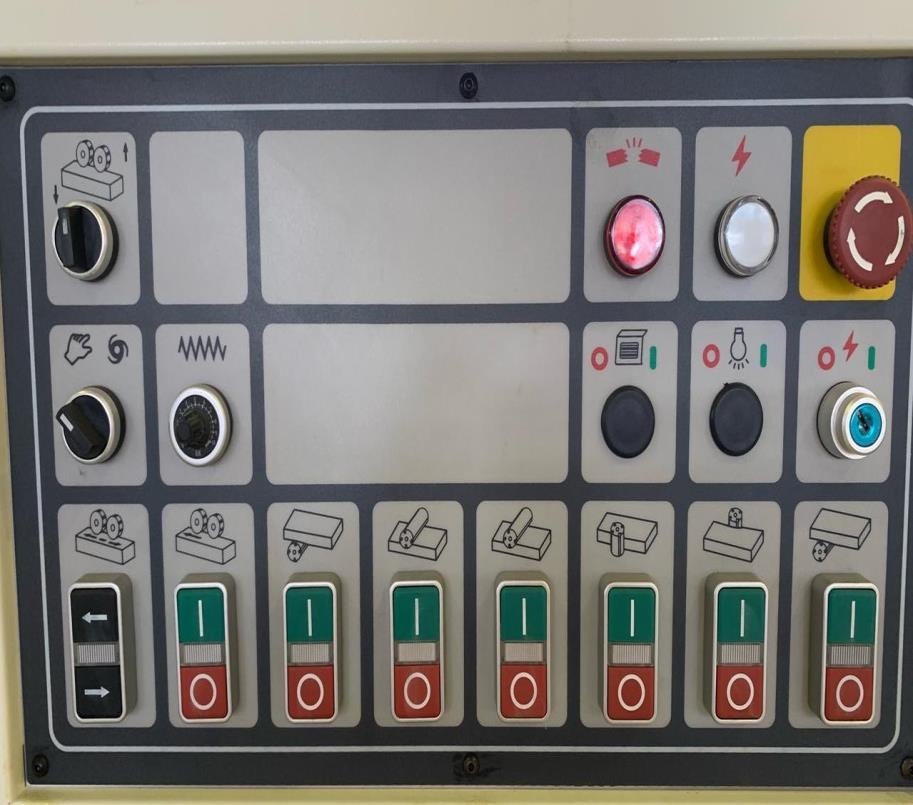

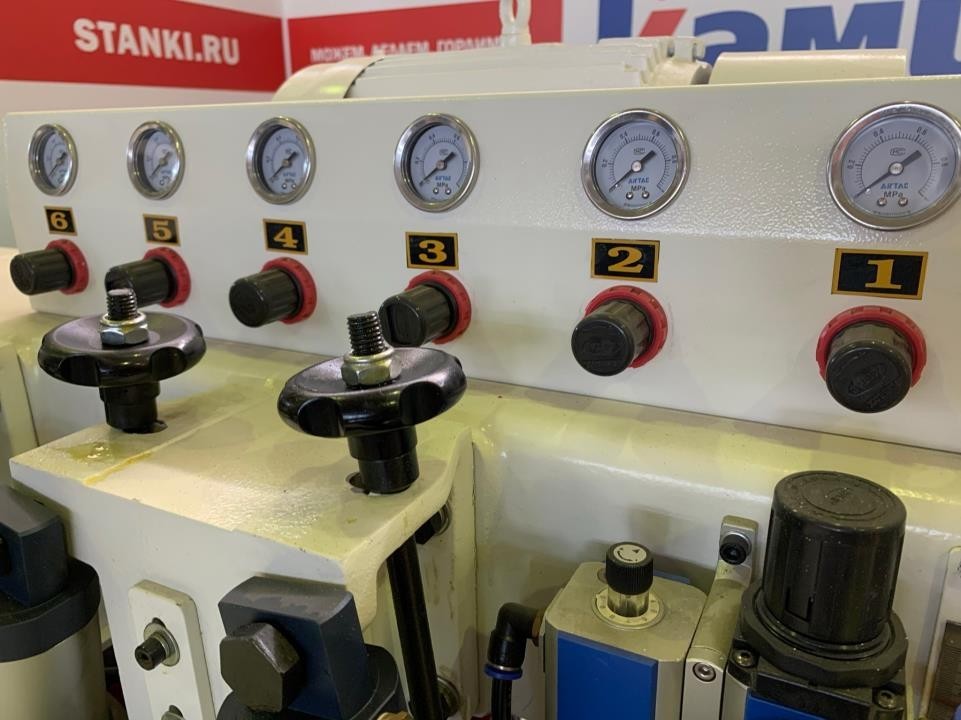

| | 6-ТИ ЗОННОЕ ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМАМИ Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение. |

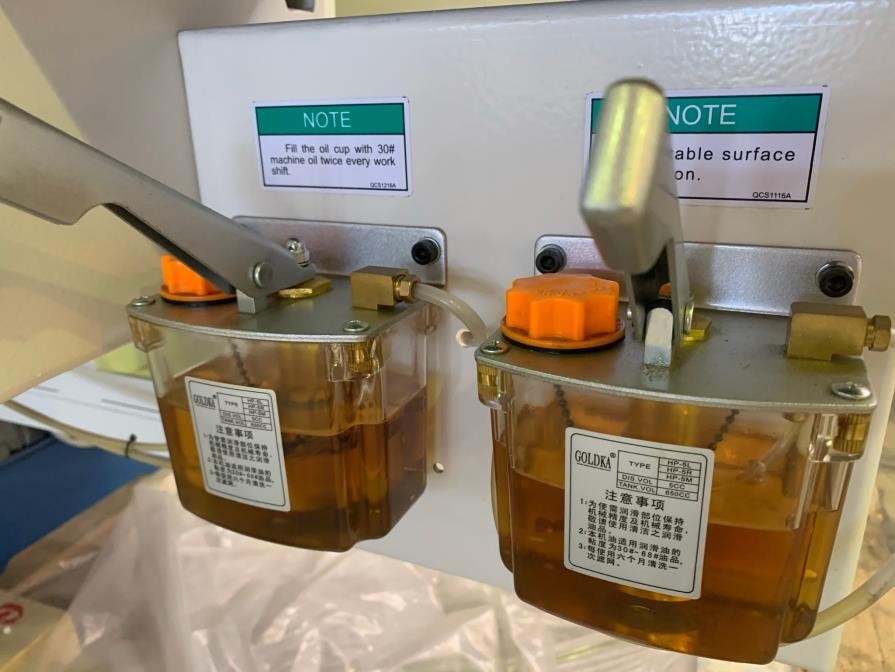

| | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ Станок оснащен насосом для дистанционной смазки всех направляющих и трущихся элементов станка. |

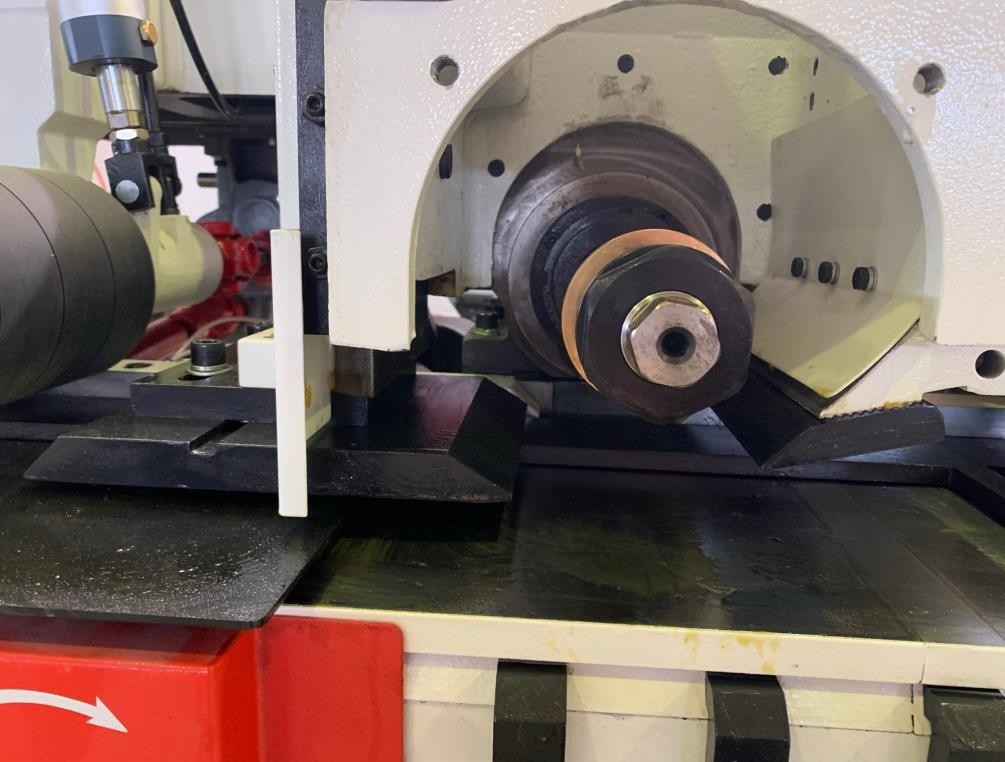

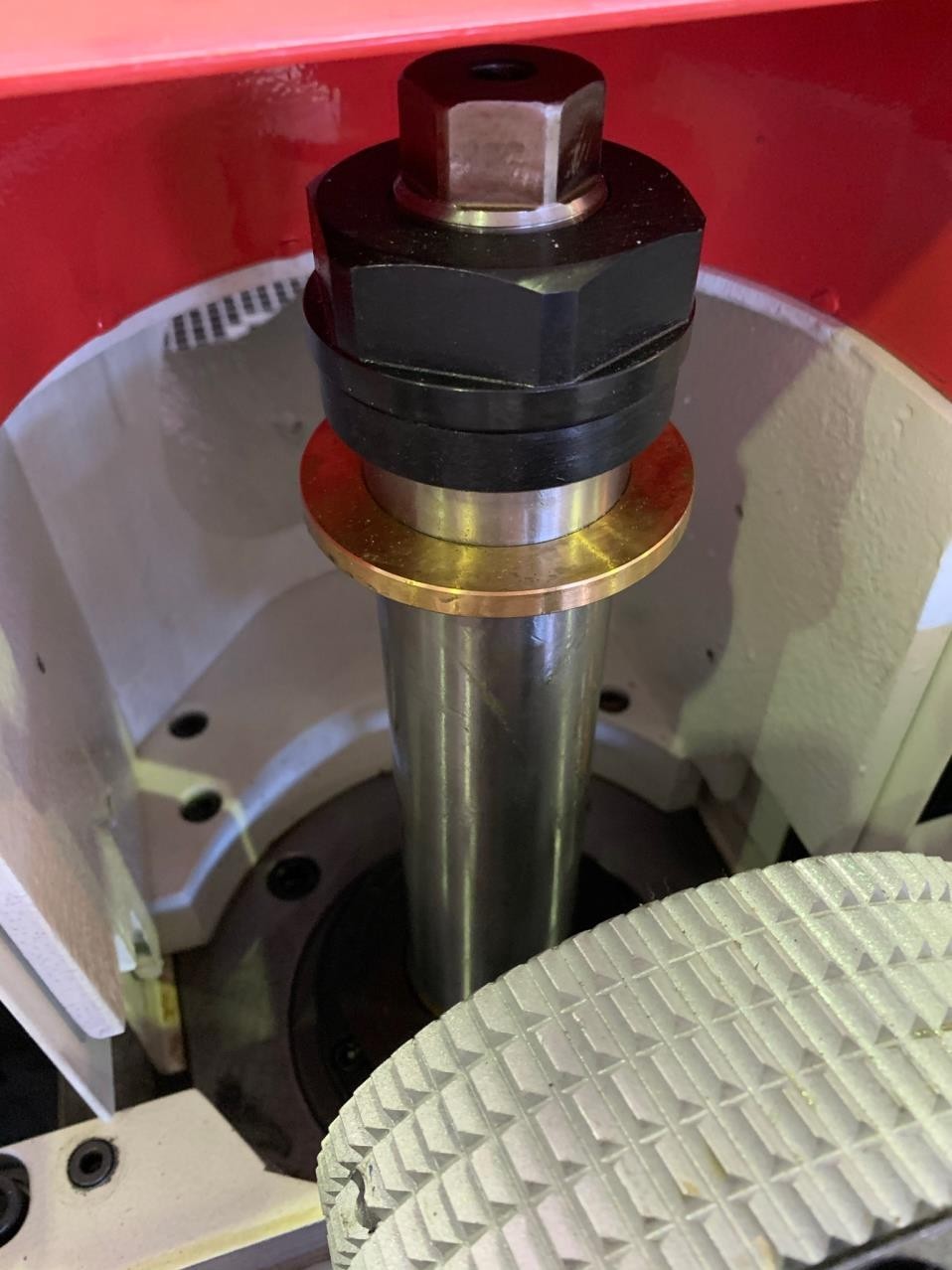

| | ДИАМЕТР ШПИНДЕЛЕЙ 40 ММ Позволяет устанавливать тяжелый инструмент для профилирования бруса. |

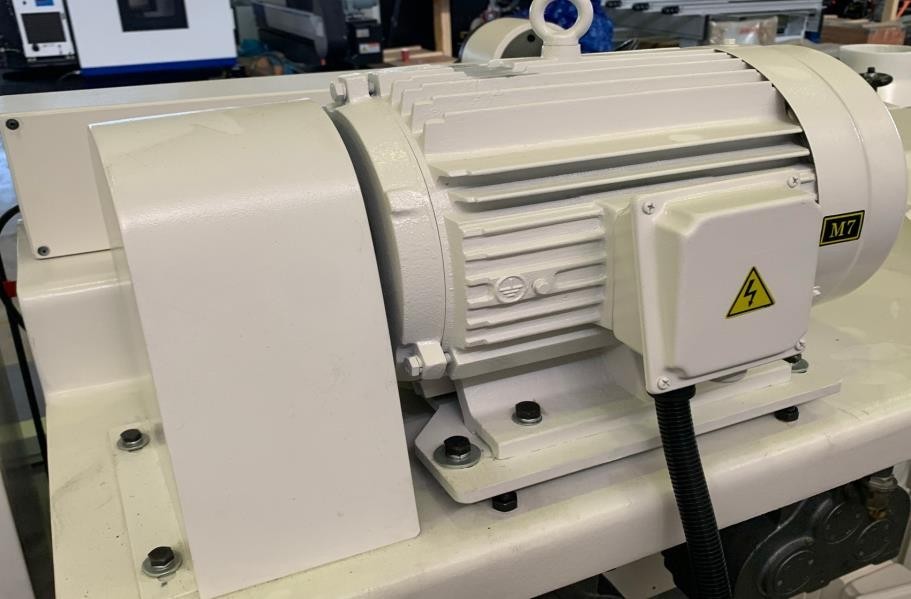

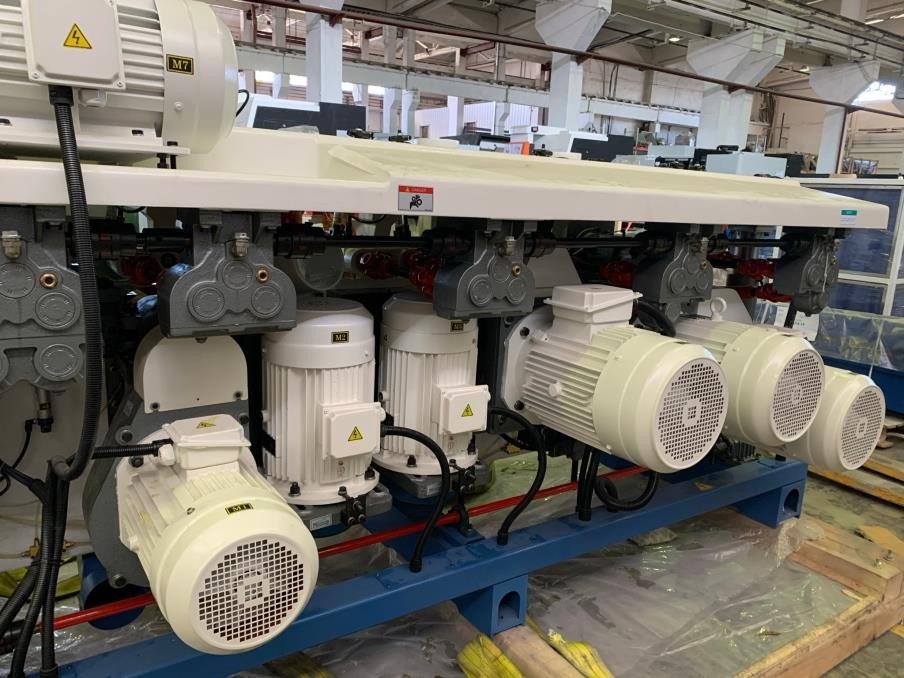

| | ДВИГАТЕЛИ 11 кВт Привод всех шпинделей от двигателей мощностью 11 кВт. |
| | ИНВЕРТОР Станок оснащен бесступенчатой регулировкой скорости подачи. Мощность привода двигателя подачи - 5,5 кВт. |

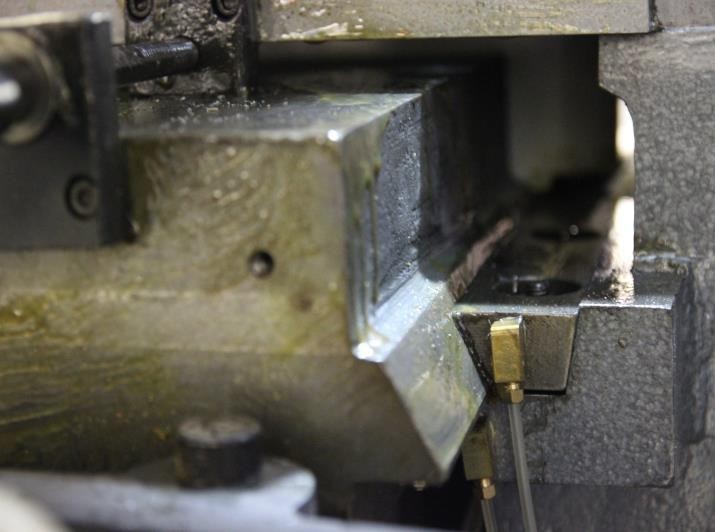

| | СМАЗКА РАБОЧЕГО СТОЛА На стол в ручном режиме подается смазка с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |

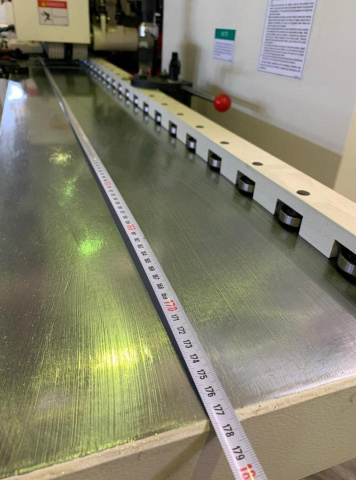

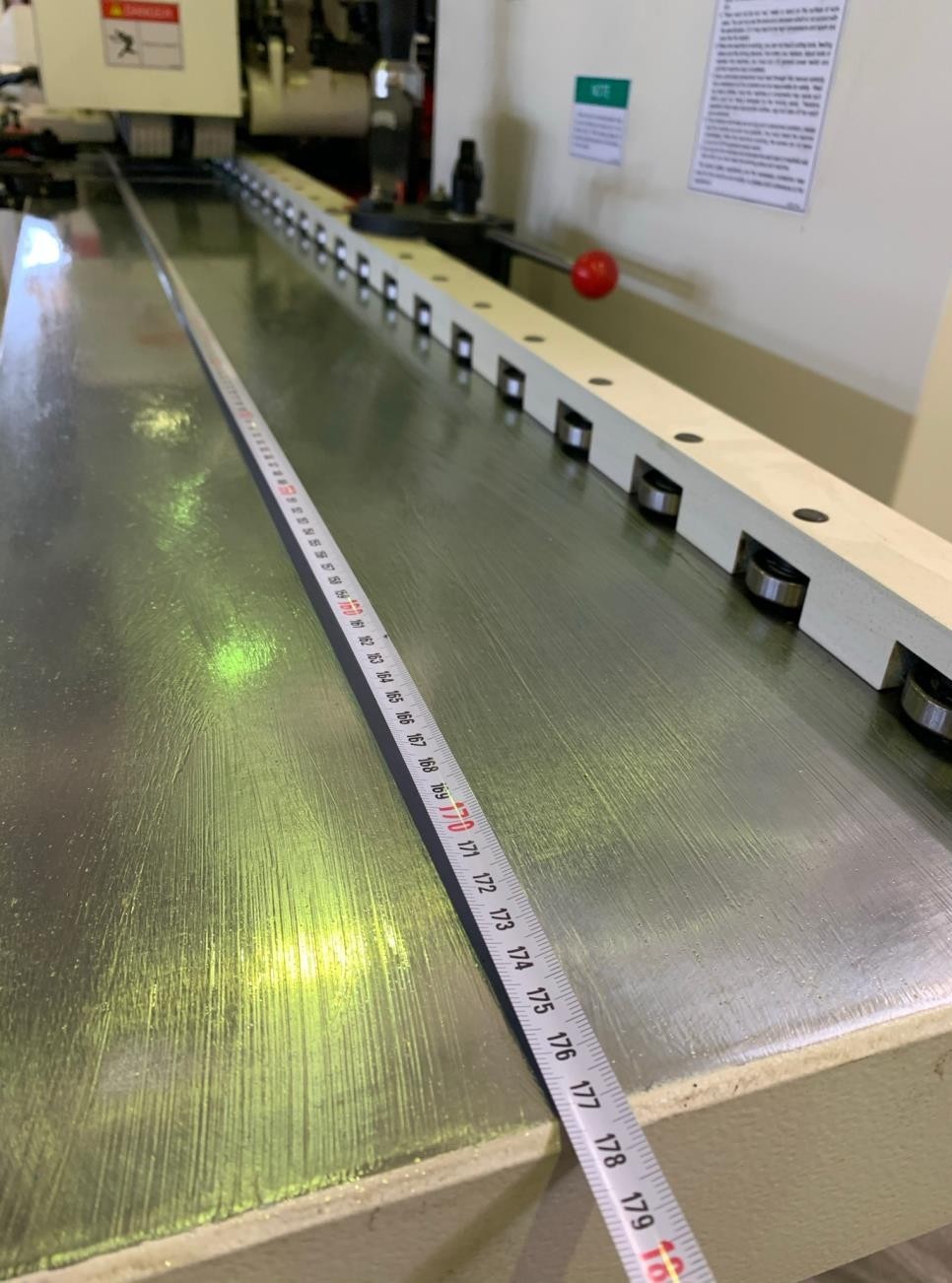

| | ХРОМИРОВАННЫЙ ПОДАЮЩИЙ СТОЛ Стол длиной почти 1800 мм покрыт хромом для повышения износостойкости. |

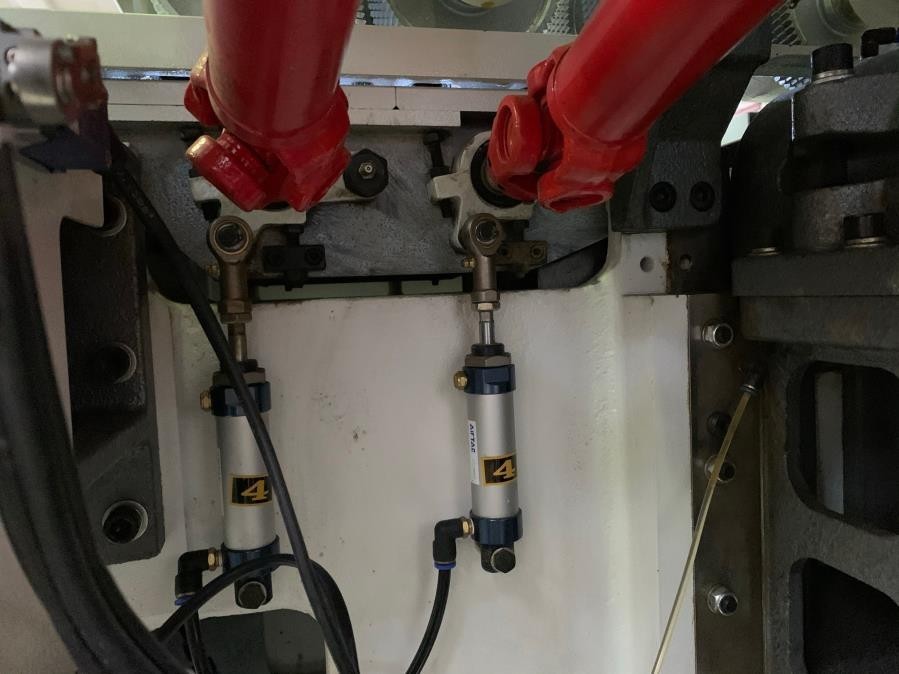

| | НИЖНИЕ РОЛИКИ С ПНЕВМОПРИЖИМОМ 2 первых приводных рифленых ролика оснащены пневматикой для обеспечения непрерывной подачи массивных заготовок. |
