6 фото
1 видео
Тайвань
Цена по запросу
Связь с ведущим специалистом
Макс. сечение заготовки: 105 x 90 мм
Количество шпинделей: 5 шт.
Скорость подачи: 10 - 55 м/мин
Мощность: 23,25 кВт
Вес: 2650 кг
Преимущества 4
• Литая станина
• Цепной автоподатчик в комплекте
• Гравированный стол
• Частота вращения шпинделе – 8000 об/мин
НАЗНАЧЕНИЕ:

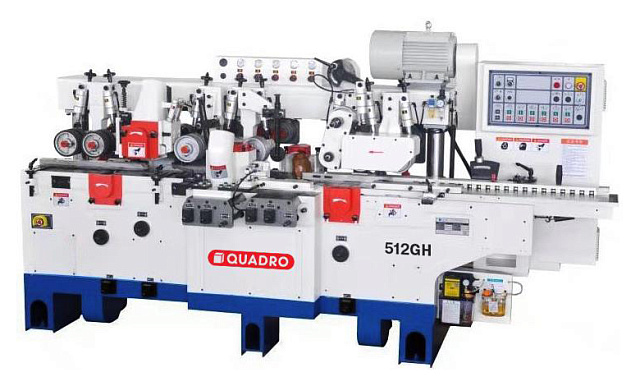

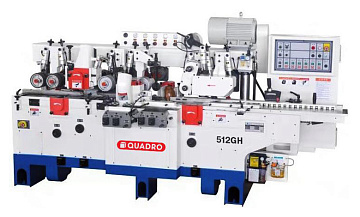

Четырехсторонние станки QUADRO 512GH – это специальная серия станков для высокоточной обработки коротких заготовок для паркета, карандашей. Благодаря наличию гравированного стола, системы подачи центробежного типа и скорости обработки 55м/мин можно достигать высокой производительности и точной обработки коротких заготовок от 150 мм.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок применяется в домостроении, производстве клееного бруса, массивного бруса, мебельного щита и других столярных изделий.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

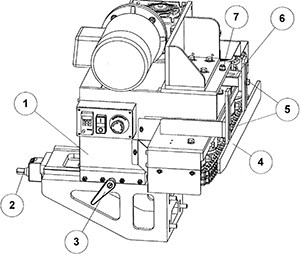

| | ЦЕПНОЕ ПОДАЮЩЕ УСТРОЙСТВО Станок оснащен цепным подающим устройством для обеспечения непрерывной подачи заготовок встык. К данному подающему устройству можно присоединить: 1. BFD400 x 1.5M + BFD 200 x 3M – ленточные конвейеры или 2. СИСТЕМА ПОДАЧИ ДЛЯ КОРОТКИХ ЗАГОТОВОК ЦЕНТРОБЕЖНОГО ТИПА Позволяет в непрерывном режиме осуществлять подачу коротких заготовок разной длины. |

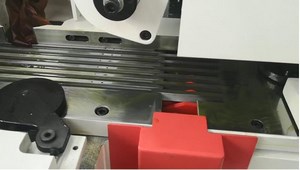

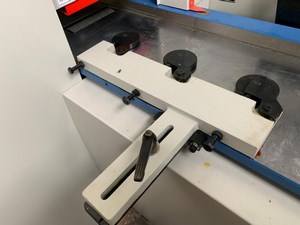

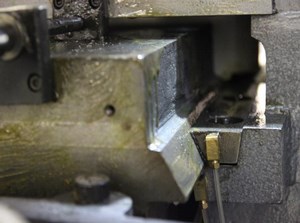

| | ГРАВИРОВАННЫЙ СТОЛ МЕЖДУ НИЖНИМИ ШПИНДЕЛЯМИ Позволяет достигать высокой точности строгания коротких заготовок благодаря жесткой фиксации заготовок параллельно вертикальным шпинделем. |

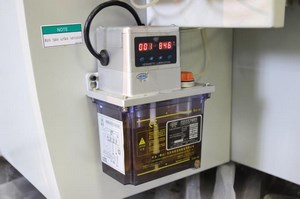

| | АВТОМАТИЧЕСКАЯ СМАЗКА РАБОЧЕГО СТОЛА ПО ТАЙМЕРУ На стол в автоматическом режиме подается смазка через заданные промежутки времени. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |

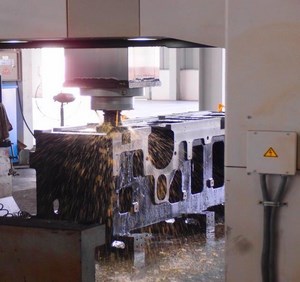

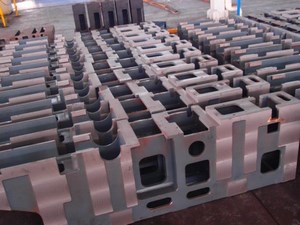

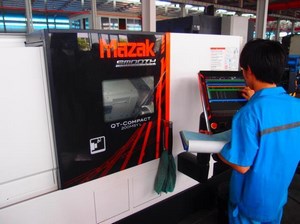

| | ЧУГУННАЯ МАССИВНАЯ ЛИТАЯ СТАНИНА, ПРОШЕДШАЯ ТОЧНУЮ МЕХАНИЧЕСКУЮ ОБРАБОТКУ ЗА 1 УСТАНОВ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |

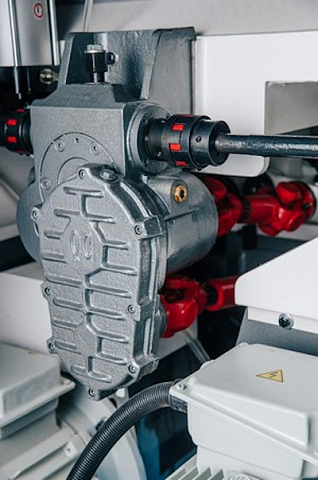

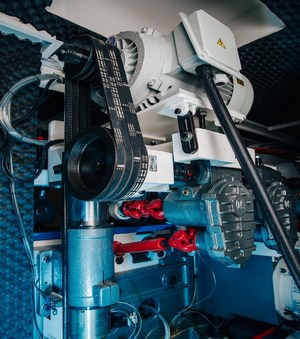

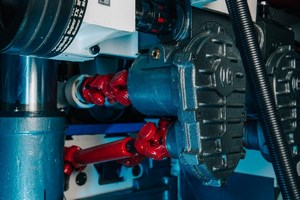

| | УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫ Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы. |

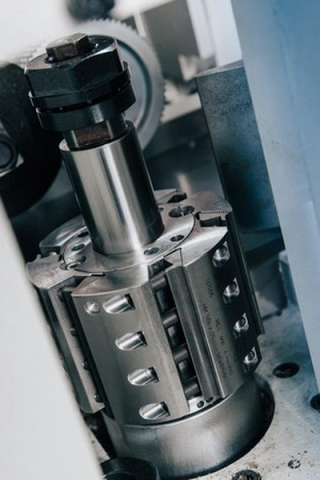

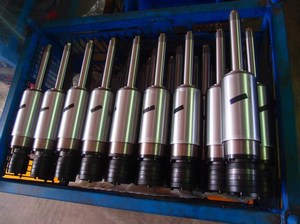

| | ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония) |

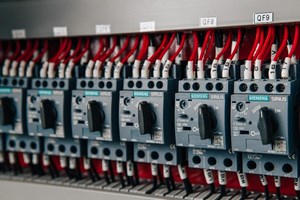

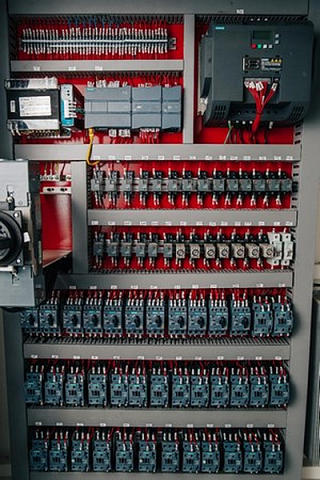

| | ЭЛЕКТРОКОМПОНЕНТЫ В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER |

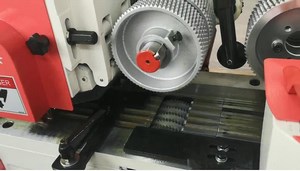

| | НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛА Система фиксации состоит из приводных роликов (расположенных как в столе, так и над столом. В столе станка расположены до 2 приводных ролика специального исполнения под пазы заготовок Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности. |
| | МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫ Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |

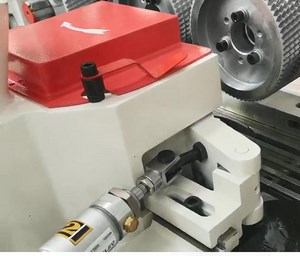

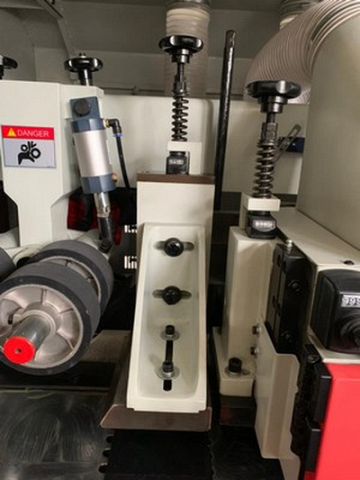

| | БОКОВОЙ РОЛИКОВЫЙ ПРИЖИМНОЙ БЛОК 2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения. |

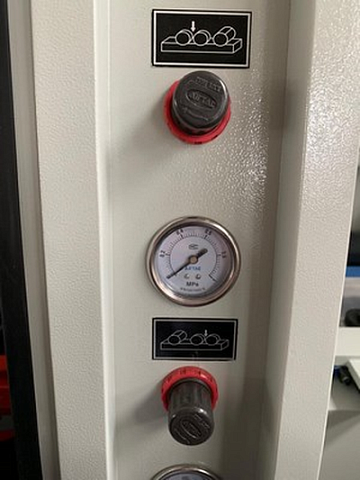

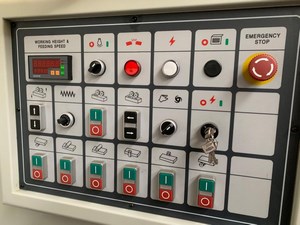

| | ПНЕВМАТИЧЕСКОЕ УПРАВЛЕНИЕ ПРИЖИМАМИ Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение. |

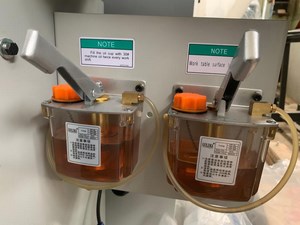

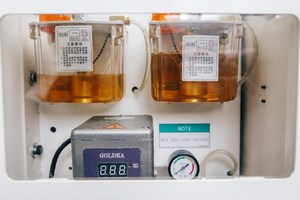

| | ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка. |
| | УВЕЛИЧЕННАЯ ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЕЙ 8000 ОБ/МИН Необходима для обработки твердых пород древесины на высоких скоростях подачи. |
| | ИНВЕРТОР Станок оснащен бесступенчатой регулировкой скорости подачи. |
| | СМАЗКА УЗЛОВ На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
| | ХРОМИРОВАННЫЙ ПОДАЮЩИЙ СТОЛ Стол покрыт хромом для повышения износостойкости. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

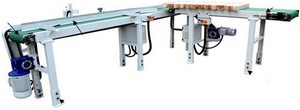

| | СИСТЕМА ПОДАЧИ ДЛЯ КОРОТКИХ ЗАГОТОВОК КОНВЕЙЕРНЫЙ ТИП BFD 400 x 1.5M + BFD 200 x 3M |

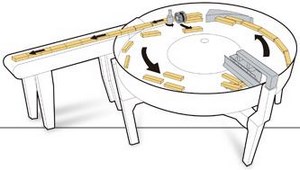

| | СИСТЕМА ПОДАЧИ ДЛЯ КОРОТКИХ ЗАГОТОВОК ЦЕНТРОБЕЖНОГО ТИПА FD21 Позволяет в непрерывном режиме осуществлять подачу коротких заготовок разной длины. |
