Автоматическая линия сращивания по длине Beaver 250-6D

НАЗНАЧЕНИЕ:

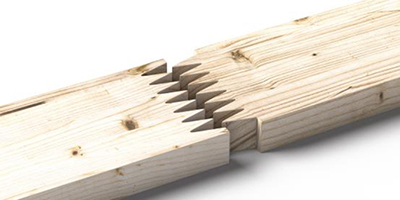

Автоматическая линия сращивания древесины по длине модель «Beaver 250-6D» применяется для сращивания короткомерных брусков и ламелей длиной от 150 мм до 850 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер срощенной заготовки – 6500 мм. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов по отношению к пласти склеиваемых заготовок и формировать заплечики по необходимости:

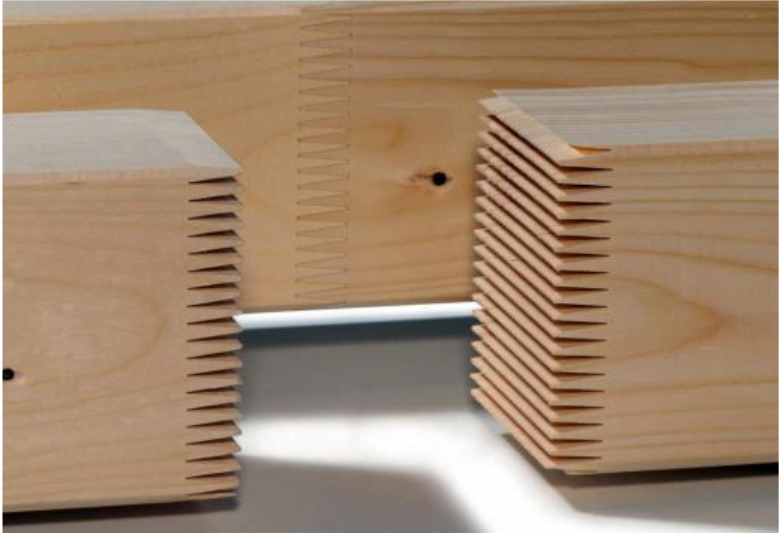

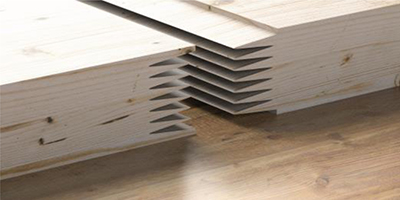

Горизонтальное	Вертикальное



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматическая линия сращивания Beaver 250-6D применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращённую заготовку заданного размера.

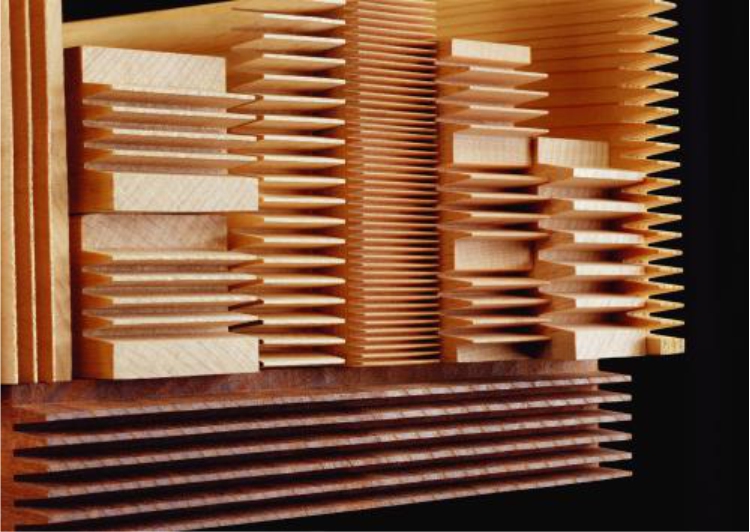

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





СХЕМА ОБРАБОТКИ:

Торцовка пакета ламелей и формирование заплечиков	Фрезерование шипа и формирование заплечиков	Нанесение клея на торец с шипами заготовок после второго такта фрезерования	Стыковка заготовок с предварительным прессованием в 1-ом канале
Торцевание заготовки в 1-ом канале	Основное прессование заготовки во 2-м канале	Выгрузка сращённой заготовки из 2-го канала на приёмные лучи

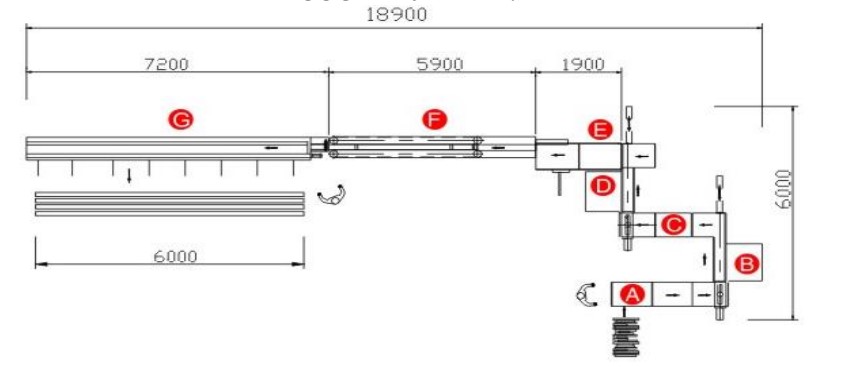

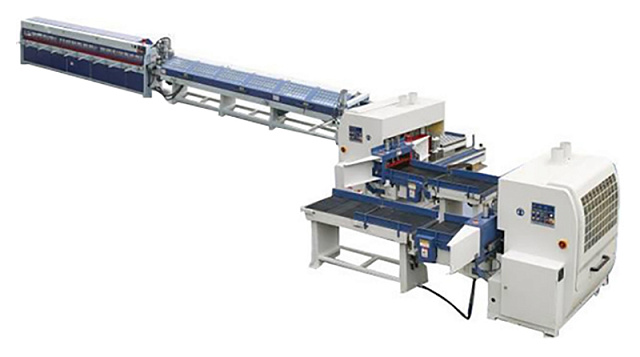

Состав линии:



• два автоматических шипорезных станка (В, D)
• двухпозиционый пресс для сращивания по длине (G)
• транспортирующие конвейеры и сбрасыватель (A, C, E)
• накопительный транспортёр для предварительной предпрессовки и сборки плети (F)

На линии выполняются следующие операции:

• набор пакета заготовок производится на одной из двух рабочих зон, объединенных в один конвейер (А);
• подача пакета заготовок в рабочую зону, где заготовки торцуются и производится нарезание шипа с двух сторон (В, D) с одновременным нанесением клея на шипорезном станке (D);
• поштучная подача заготовок с приемного рольганга(F), установленного после шипорезного станка (D), на подающий конвейер сборочного пресса (F) осуществляется сбрасывателем;
• сборка заготовок в плеть на стыковочном прессе (G) и торцовка склеенной заготовки по длине;
• одновременно на второй позиции происходит предварительное прессование второй плети, что в два раза сокращает технологический цикл. Далее происходит автоматическое сбрасывание плети на приемный стол;
• Прессование производится в запрограммированной последовательности:
• предварительный поджим сверху и сбоку;
• основное усилие прессования с торца.

Данные операции производятся в автоматическом режиме с автоподачей заготовок.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

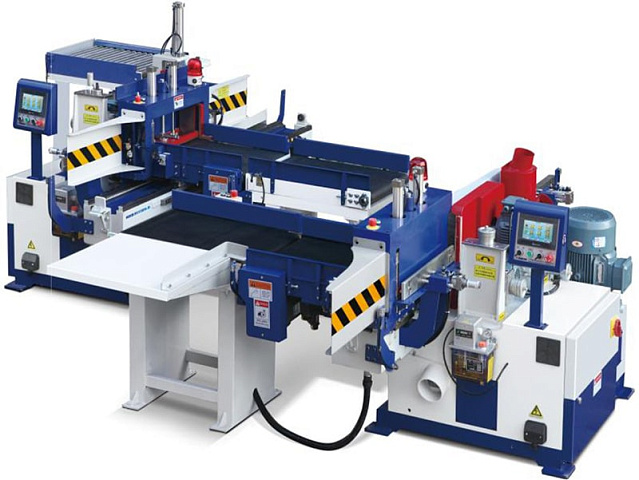

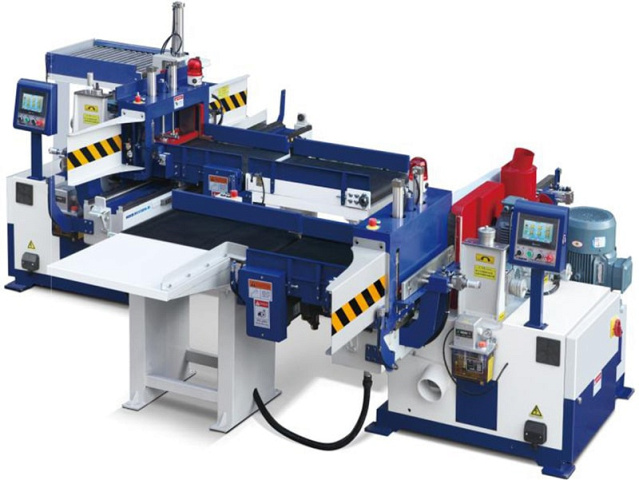

	АВТОМАТИЧЕСКАЯ ШИПОРЕЗНАЯ ГРУППА Линия сращивания оснащена высокоскоростной автоматической шипорезной группой с шириной каретки 590 мм. По желанию заказчика линию можно оснастить шипорезной группой с серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности от 3 до 5 циклов в минуту.

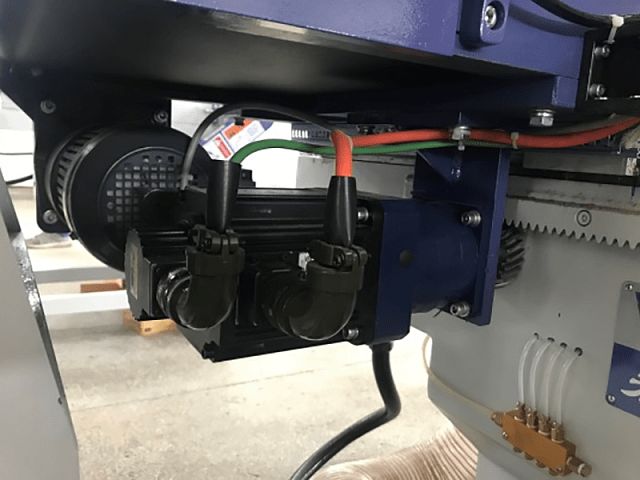

	УВЕЛИЧЕННАЯ СКОРОСТЬ ПЕРЕМЕЩЕНИЯ КАРЕТОК Перемещение каретки электромеханическое по зубчатой рейке Подача осуществляется с помощью элетродвигателя, по системе зубчатая рейка с шестерней, что позволяет увеличить скорость обработки пакета заготовок и исключает перекос стола.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	ДОПОЛНИТЕЛЬНЫЙ ПРИВОДНОЙ КОНВЕЙЕР Обеспечивает непрерывную работу шипорезных станков.

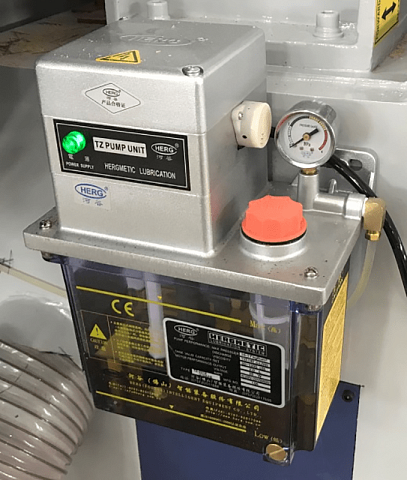

	АВТОМАТИЧЕСКИЙ НАСОС Автоматическая смазка узлов шипорезной группы.

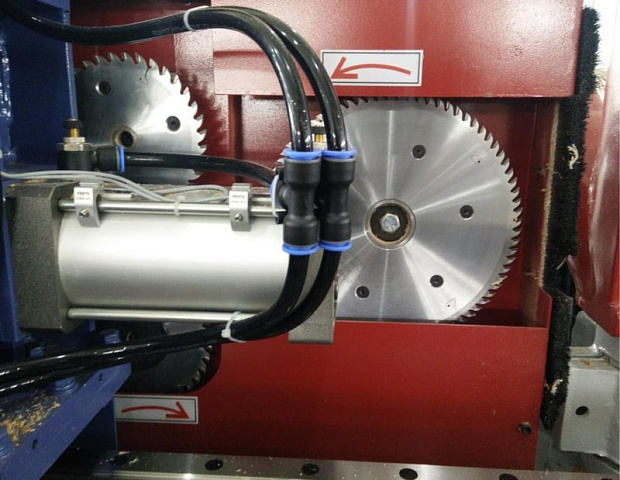

	ОСНОВНЫЕ И ПОДРЕЗНЫЕ ПИЛЫ Позволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели.

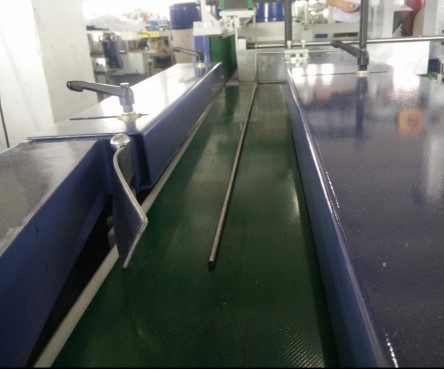

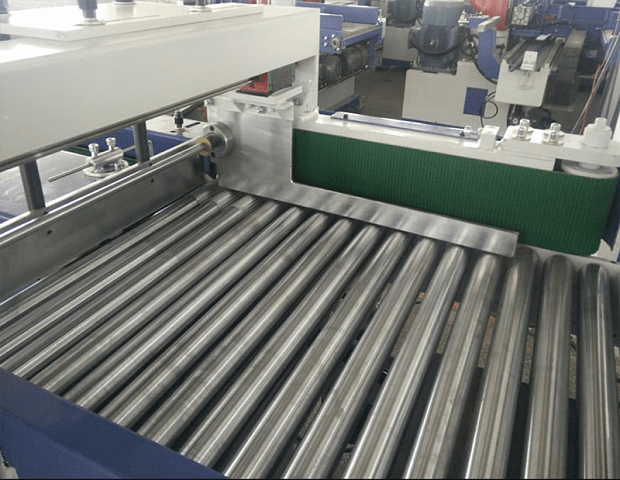

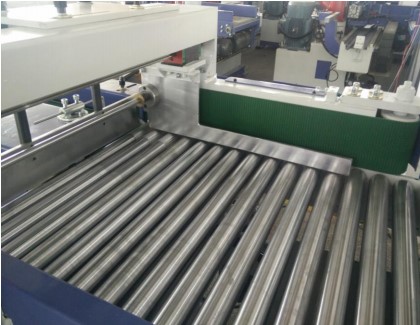

	СИСТЕМА ПЕРЕДАЧИ ЗАГОТОВОК В ПРЕСС Состоит из конвейера и ленточного транспортера с системой опрокидывания заготовок на пласть. Благодаря такой системе происходит беспрерывная работа и достигается максимальная производительность линии сращивания.

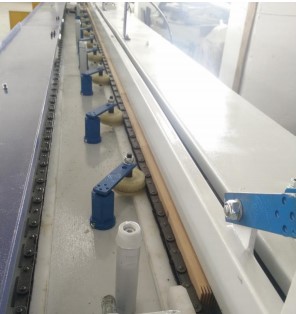

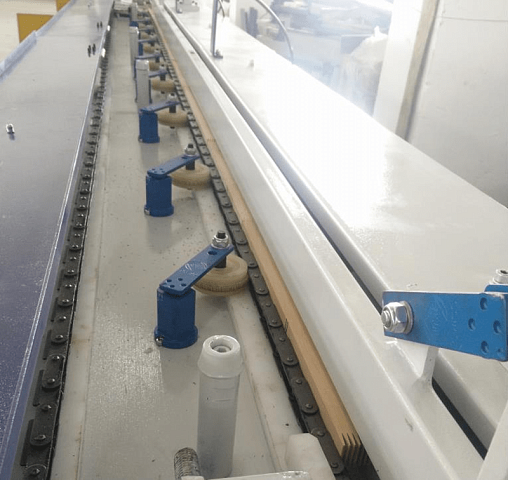

	ЦЕПНОЙ КОНВЕЙЕР Оснащен мощной цепью для предварительного наживления и прессования заготовок перед прессом.

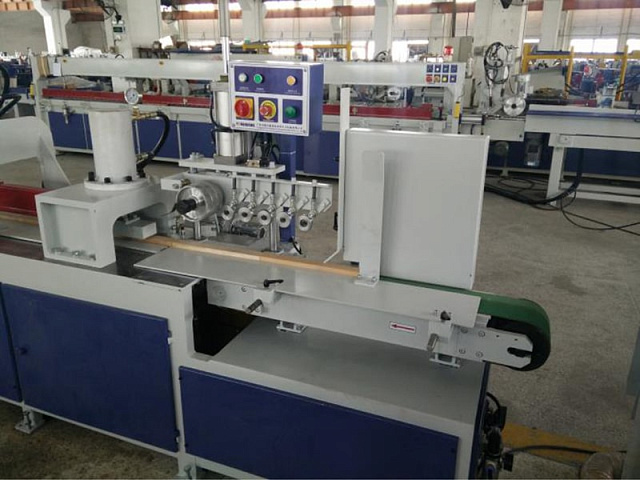

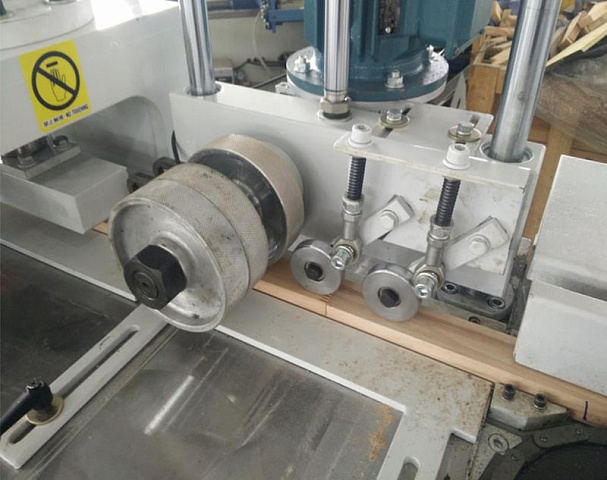

	ПОДПРЕССОВОЧНЫЙ УЗЕЛ Приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки.

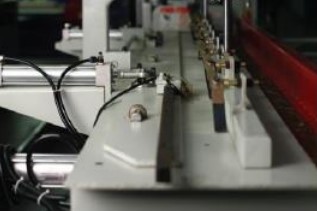

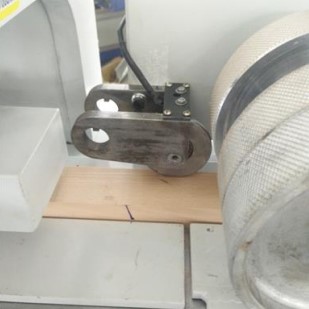

	СЧЕТЧИК ДЛИНЫ Измеряет длину подпресованной заготовки перед циклом сращивания.

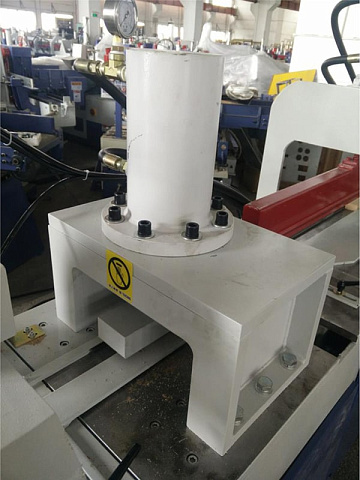

	ДВУХКАНАЛЬНЫЙ ПРЕСС На первой позиции рабочего стола осуществляется набор заготовки до жесткого упора с конечным выключателем. После торцовки в заданный размер заготовка передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора заготовок во время цикла прессования. Обеспечивается значительное сокращение общего цикла обработки и высокая производительность.
