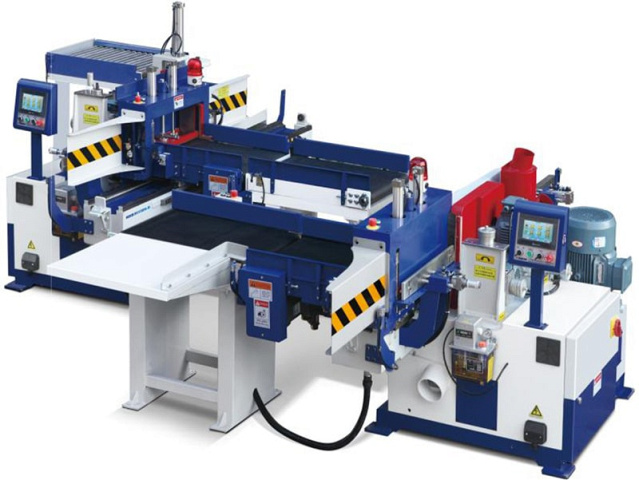

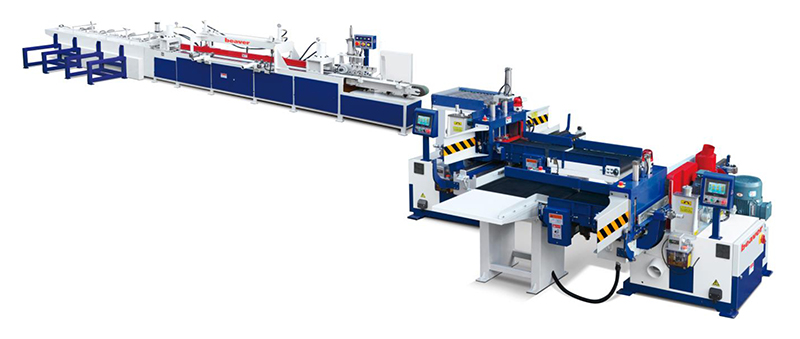

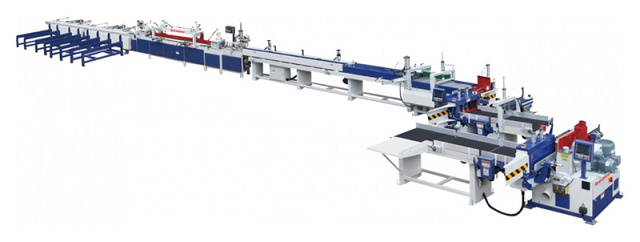

Автоматическая линия сращивания по длине Beaver. Модель 150/6E SUPERLINE

Автоматическая линия сращивания по длине Beaver. Модель 150/6E SUPERLINE
  • Производитель: Beaver

  • Макс. длина плети: 6000 мм

    Макс. ширина плети: 150 мм

    Макс. cкорость подачи заготовки: 32 м/мин

Связь с ведущим специалистом 8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:

Узнать цену

Вы выбрали: Автоматическая линия сращивания по длине Beaver. Модель 150/6E SUPERLINE

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Автоматическая линия сращивания по длине Beaver. Модель 150/6E SUPERLINE

Подобрать аналог

Вы выбрали: Автоматическая линия сращивания по длине Beaver. Модель 150/6E SUPERLINE

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 1
  • ОТЗЫВЫ 1

НАЗНАЧЕНИЕ:

Предназначена для обработки торцов, брусков и нарезания на них зубчатых шипов в соответствии с ГОСТом 19414-90 и других размеров, нанесения клея с помощью клеенаносящего устройства и продольного сращивания на зубчато-клеевое соединение короткомерных брусков из древесины с торцовкой готовых заготовок в размер.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству столярно-строительных изделий, высококачественных, в том числе и экспортного исполнения, клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, клееных деревянных конструкций для промышленных и общественных строений, производству мебели и других деревообрабатывающих производствах.

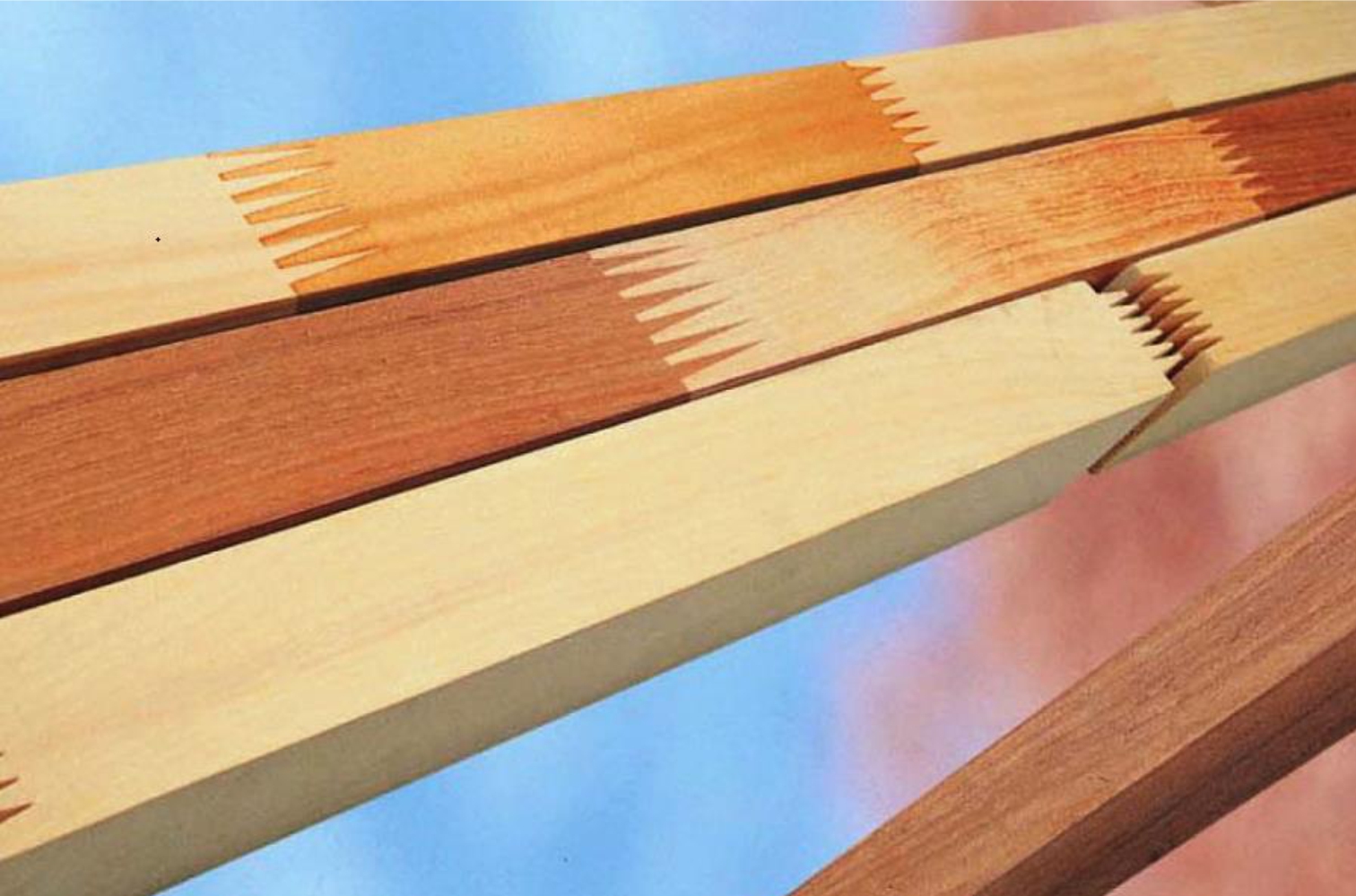

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:





КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

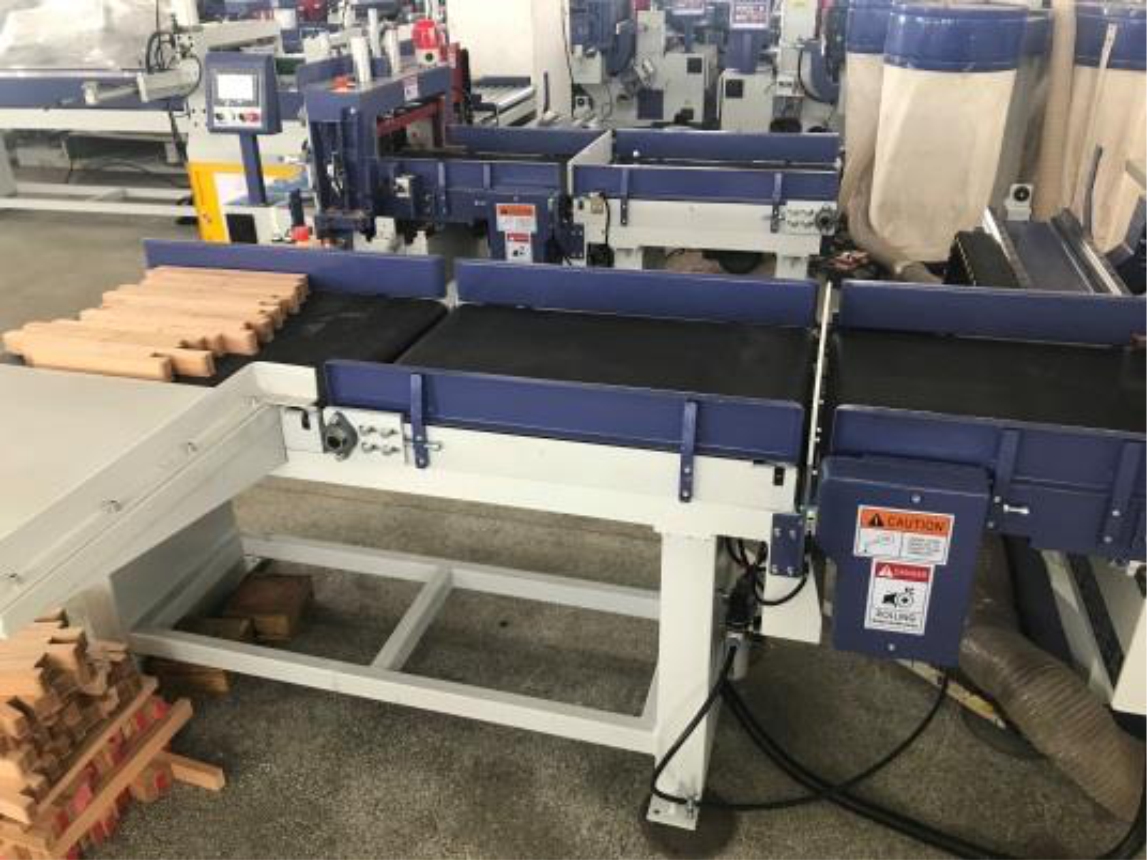

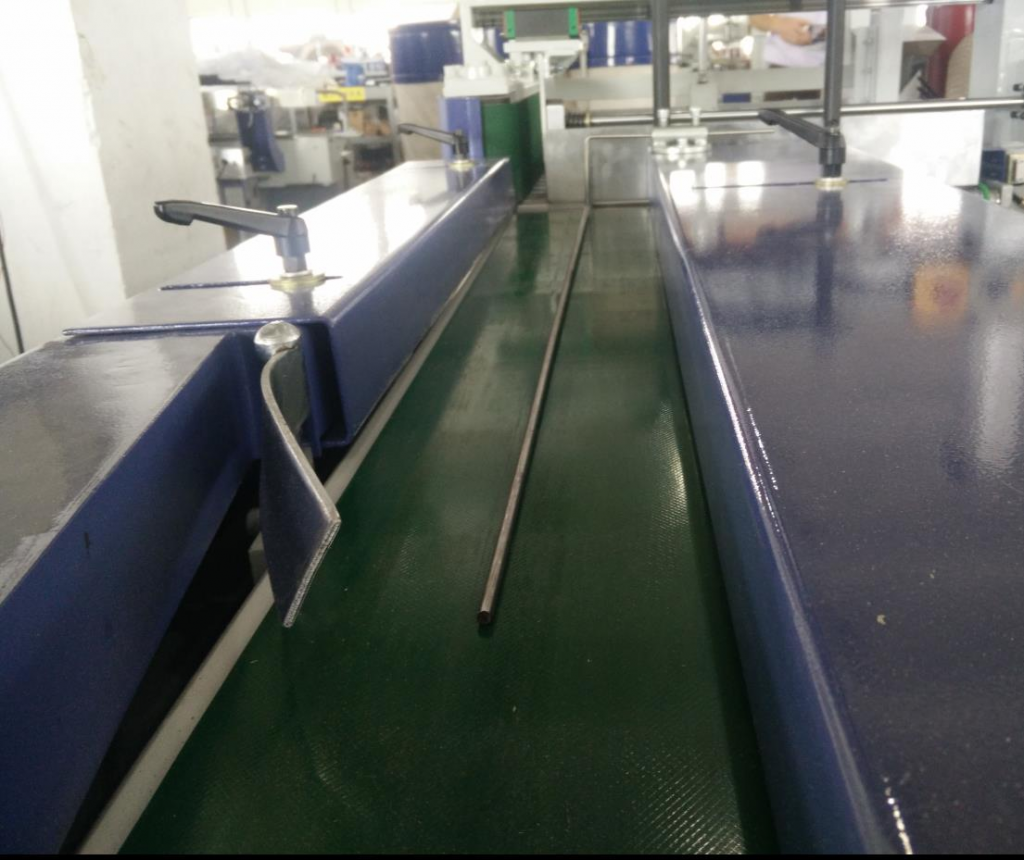

УВЕЛИЧЕННЫЙ РАБОЧИЙ СТОЛ КАРЕТКИ

Возможность увеличения ширины загрузочного стола транспортера и рабочего стола каретки шипорезных станков до 800 мм позволяет обрабатывать больший пакет заготовок и увеличивает производительность линии.

УВЕЛИЧЕННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ ЛИНИИ

Общий цикл работы линии составляет 15 секунд, что увеличивает производительность линии на 30%.

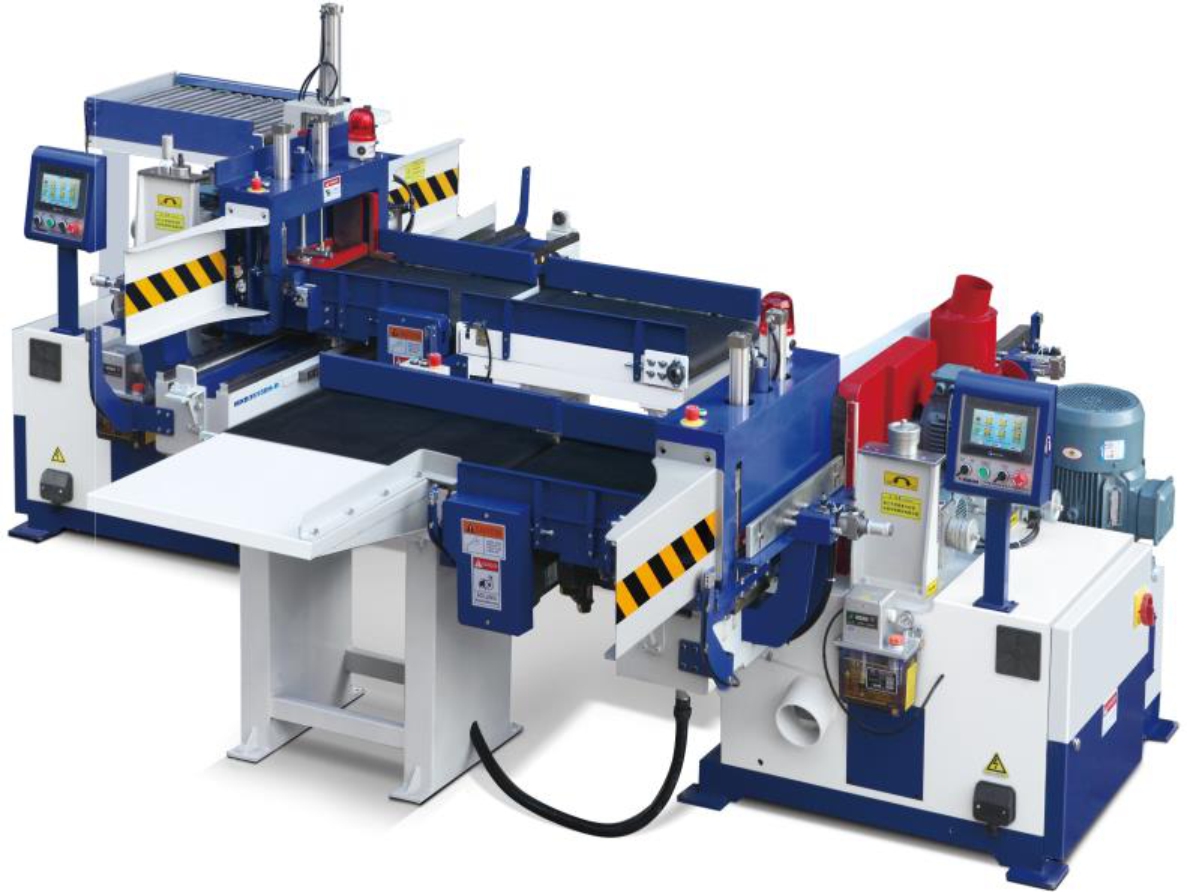

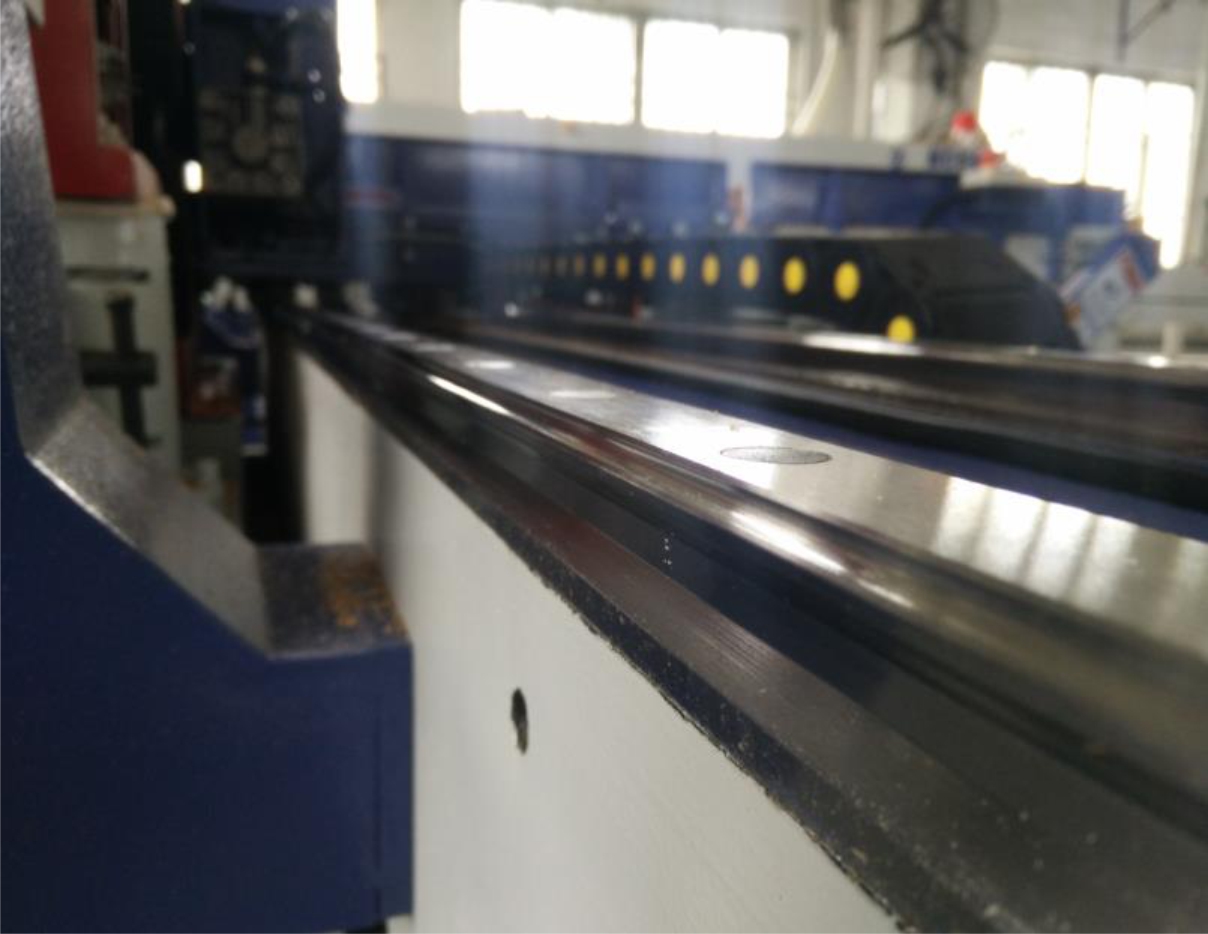

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

Перемещение каретки шипорезного станка осуществляется с помощью гидроцилиндра по усиленным высокоточным линейным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки минишипов, что повышает качество склеенных заготовок.

ЗВУКО- И ПЫЛЕЗАЩИТА ШИПОРЕЗНЫХ СТАНКОВ

Шипорезные станки закрыты звуко- и пылезащитными кожухами, обеспечивающими безопасность эксплуатации линии в соответствии с нормами CE.

УВЕЛИЧЕННАЯ МОЩНОСТЬ ПРИВОДА ФРЕЗЕРНОГО ШПИНДЕЛЯ

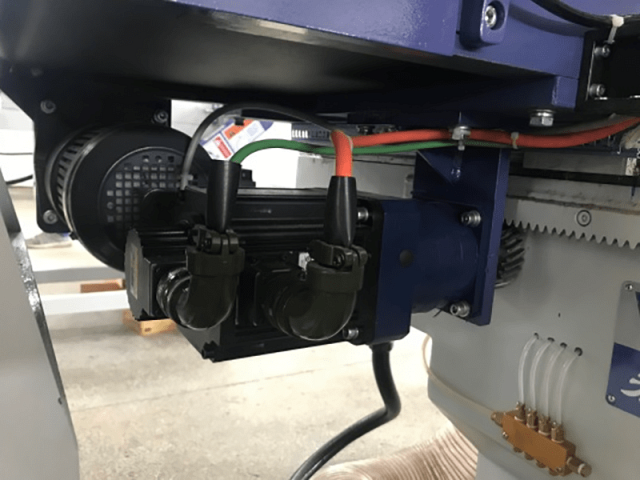

Привод фрезерного шпинделя для нарезания шипов осуществляется от электродвигателя мощность 15 кВт, что обеспечивает надежную работу станков при обработке большого пакета заготовок.

СПЕЦИАЛЬНОЕ УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ КЛЕЯ

Нанесение клея на поверхность минишипов осуществляется с помощью гребенки с подачей клея из герметичного резервуара под давлением. Осуществляется наиболее рационально дозированное нанесение клея, что обеспечивает прочность и надежность клеевого соединения и экономичное расходование клеевого материала. Дополнительная промывка узла нанесения клея не требуется, что обеспечивает удобство обслуживания линии.

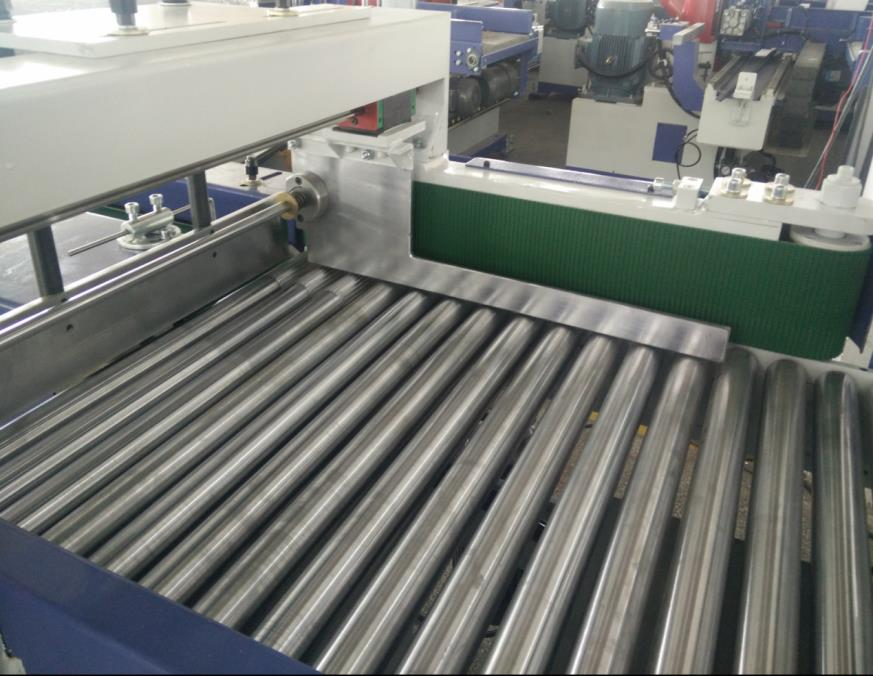

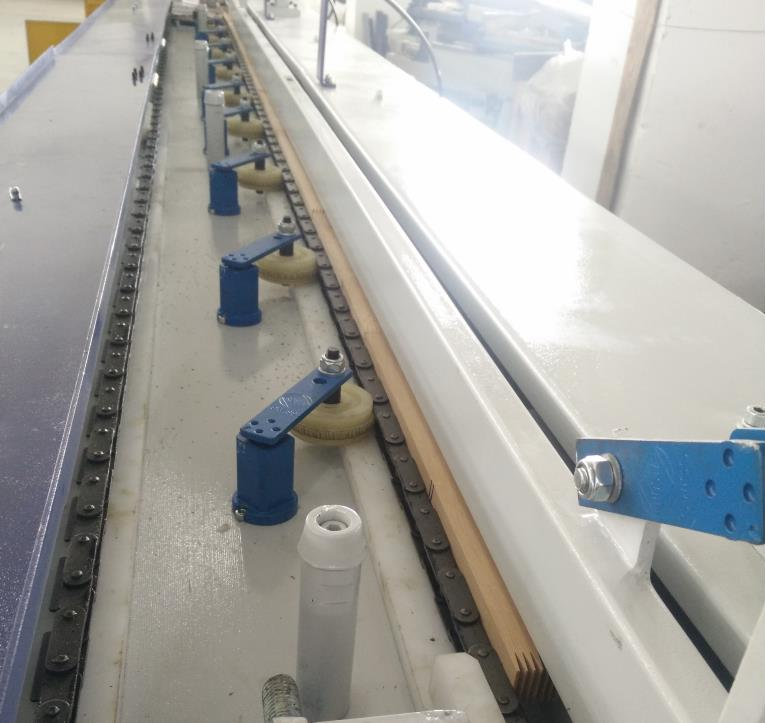

РОЛИКИ ПРИЖИМА НА КОНВЕЙЕРЕ ПОДАЧИ ЗАГОТОВОК В ПРЕСС

Прижимные ролики цепного конвейера подачи заготовок в пресс изготовлены швейцарской фирмой. Гайки крепления роликов имеют пластиковую вставку, исключающую самопроизвольное ослабление резьбового соединения в процессе эксплуатации.

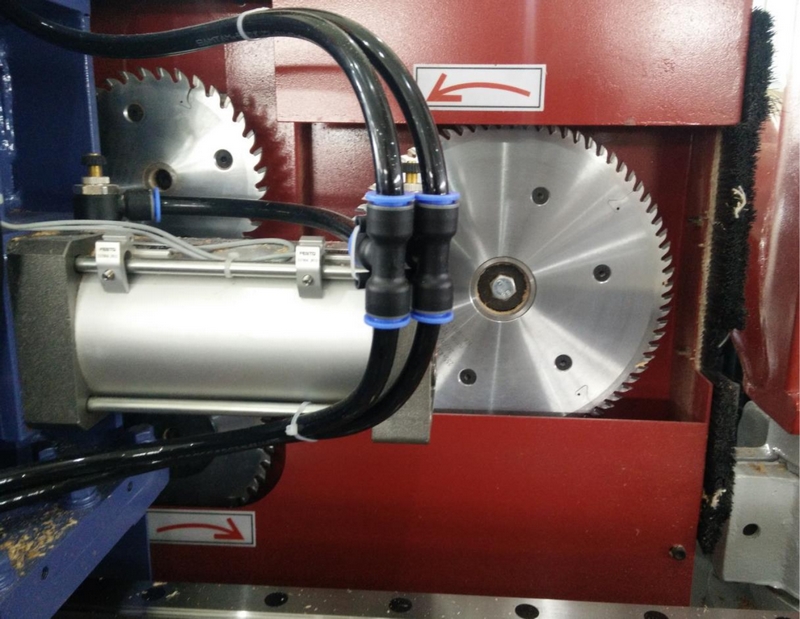

ШПИНДЕЛИ ПИЛЬНЫХ УЗЛОВ С ПРИВОДОМ УВЕЛИЧЕННОЙ МОЩНОСТИ

Высокоточные шпинделя для установки подрезных пил и основной торцовочной пилы с дробилкой приводятся во вращение от одного электродвигателя через плоско-ременную передачу. Обеспечивается компактность и жесткость конструкции пильных суппортов, а также удобство и простота обслуживания. Увеличенная мощность привода позволяет обрабатывать большой пакет заготовок.

ВЫСОКОТОЧНАЯ НАСТРОЙКА ПИЛЬНОГО И ФРЕЗЕРНОГО УЗЛОВ

Настройка подрезных пил и фрезерного шпинделя шипорезных станков на заданный размер шипа осуществляется с помощью винтовых пар с отсчетом по цифровому датчику.

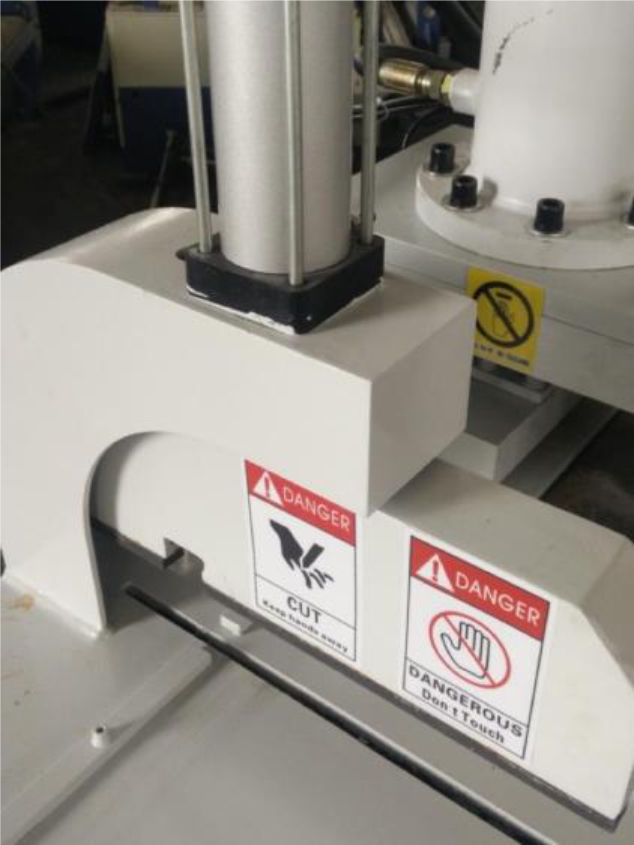

УСИЛЕННЫЙ ВЕРХНИЙ ПРИЖИМ НА ШИПОРЕЗНЫХ СТАНКАХ

Два пневмоцилиндра верхнего прижима обеспечивают надежную фиксацию большого пакета заготовок при обработке вертикально и горизонтально расположенных ламелей.

ДОПОЛНИТЕЛЬНЫЕ ОГРАЖДЕНИЯ НА ШИПОРЕЗНОЙ КАРЕТКЕ

Осуществляют надежную защиту режущего инструмента и не допускают попадания стружки в рабочую зону, что обеспечивает высокую безопасность работы линии.

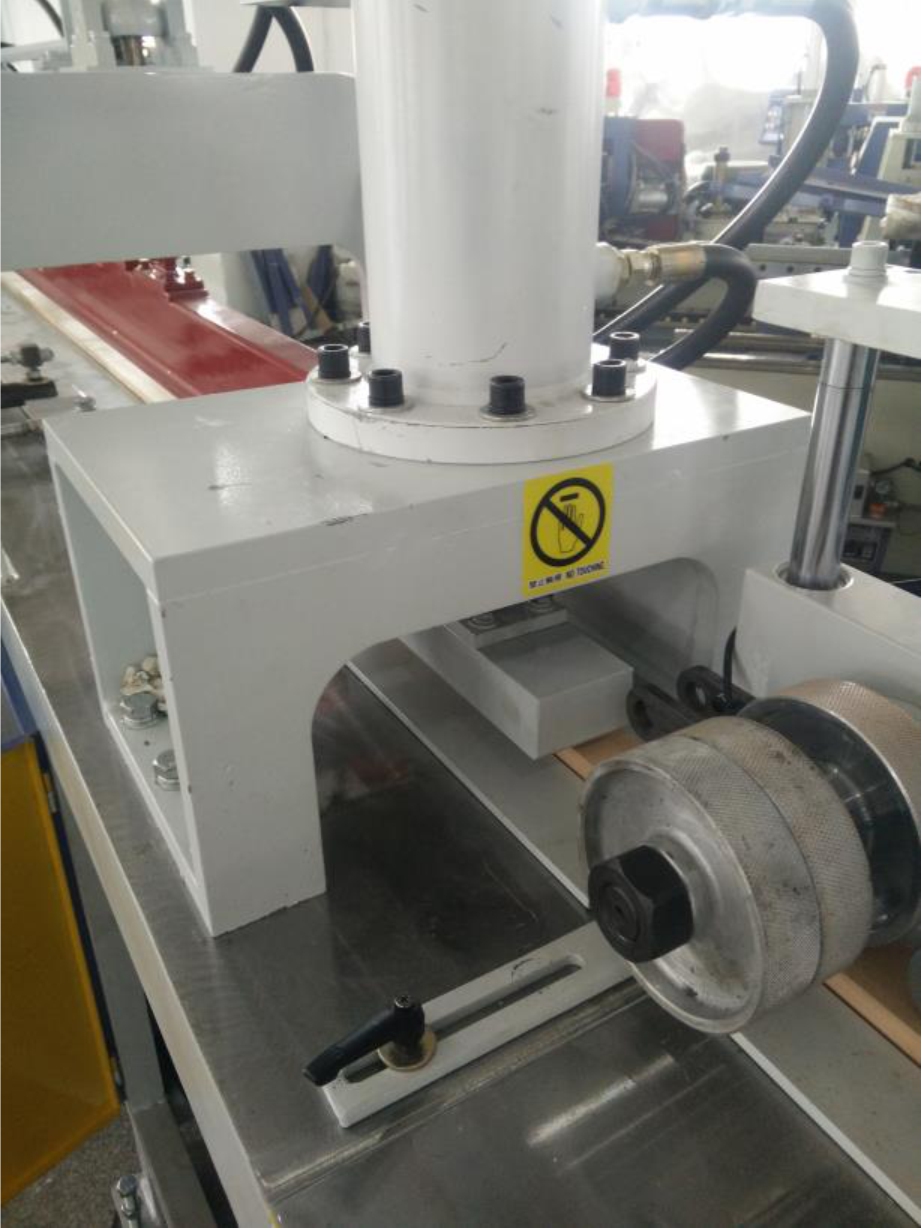

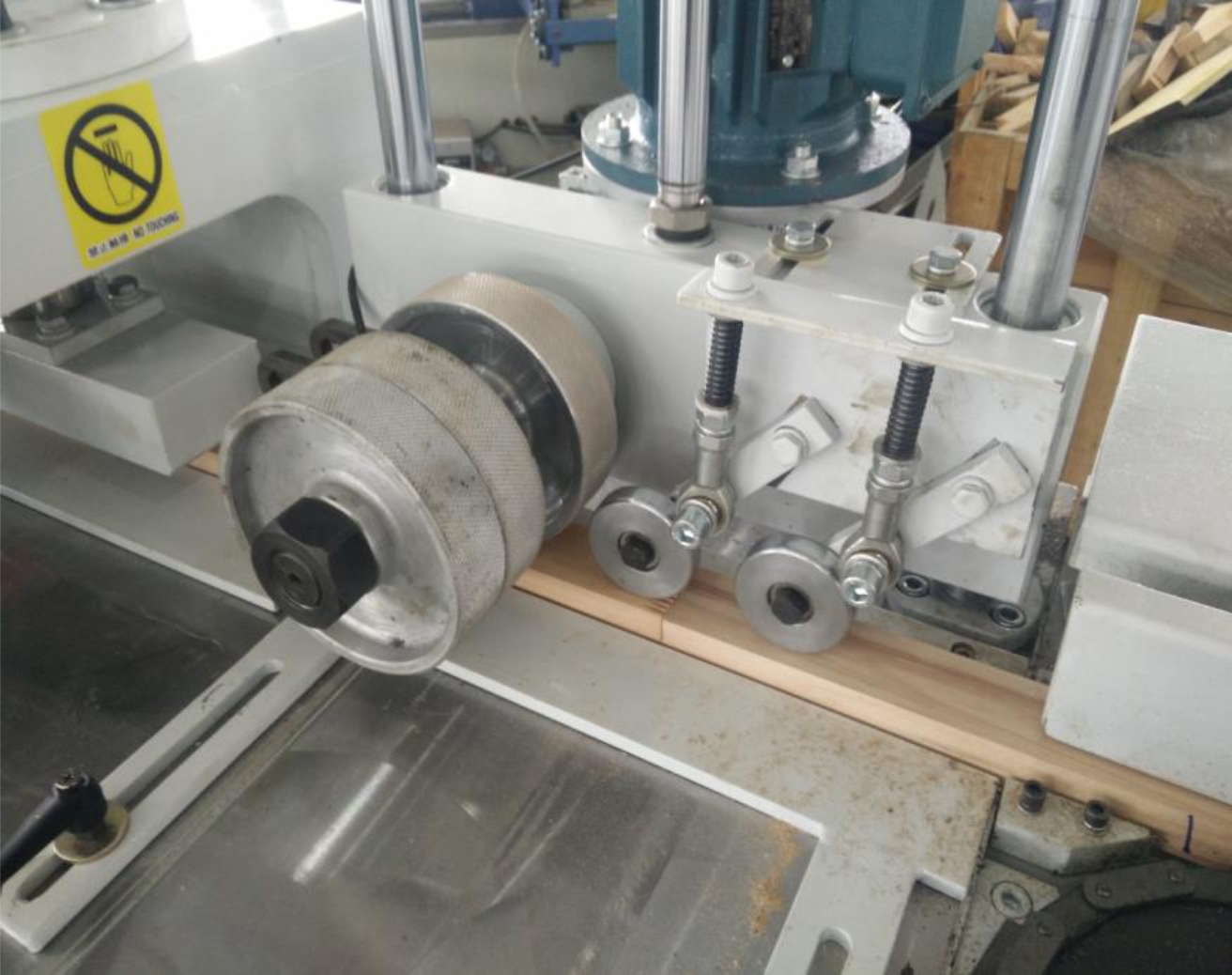

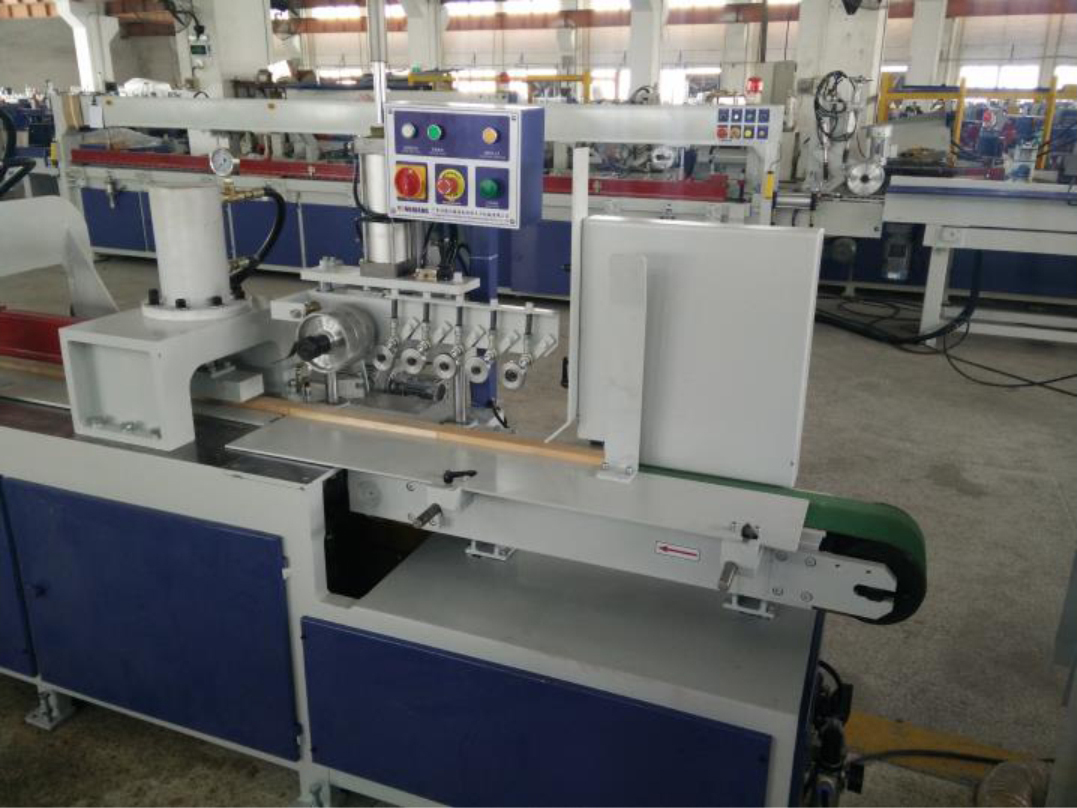

МЕХАНИЗМ ПОДАЧИ С ПРЕДВАРИТЕЛЬНЫМ НАБОРОМ ЛАМЕЛЕЙ

Подача ламелей с предварительным наживлением на минишип в пресс осуществляется с помощью верхних и нижних приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом.

БОКОВОЙ ПРИЖИМ ЛАМЕЛЕЙ

Боковой пневматический прижим ламелей при подаче в пресс для сращивания осуществляет более точное формирование плети по ширине и снижение припуска на дальнейшую обработку.

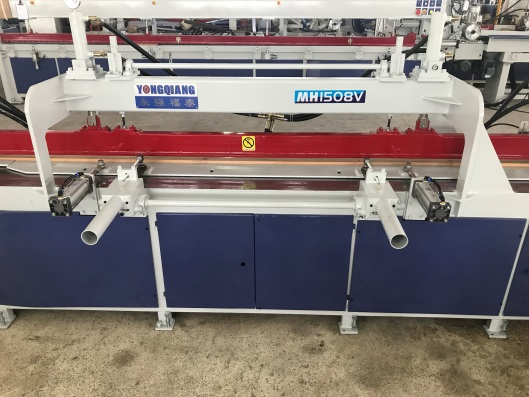

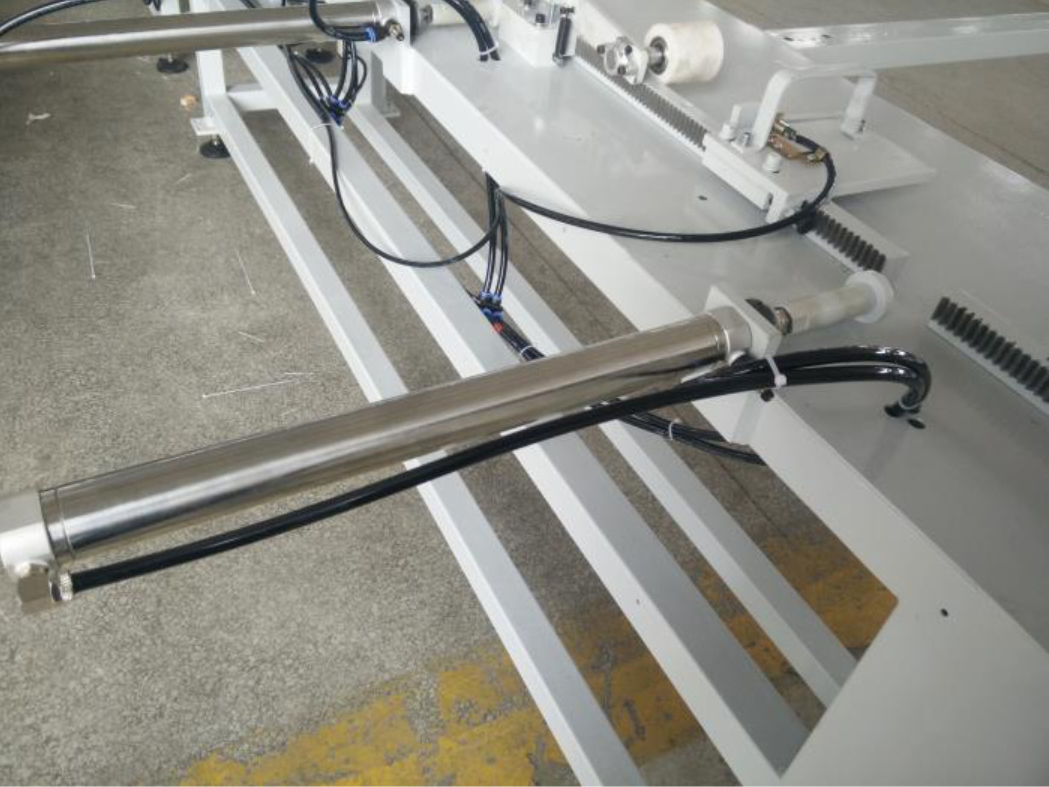

УСИЛЕННАЯ КОНСТРУКЦИЯ ПРЕССА

Усиление посадочных мест под пневматические горизонтальные цилиндры, предназначенные для подачи наживленной плети в зону прессования, обеспечивает надежность работы линии за счет жесткости всей конструкции.

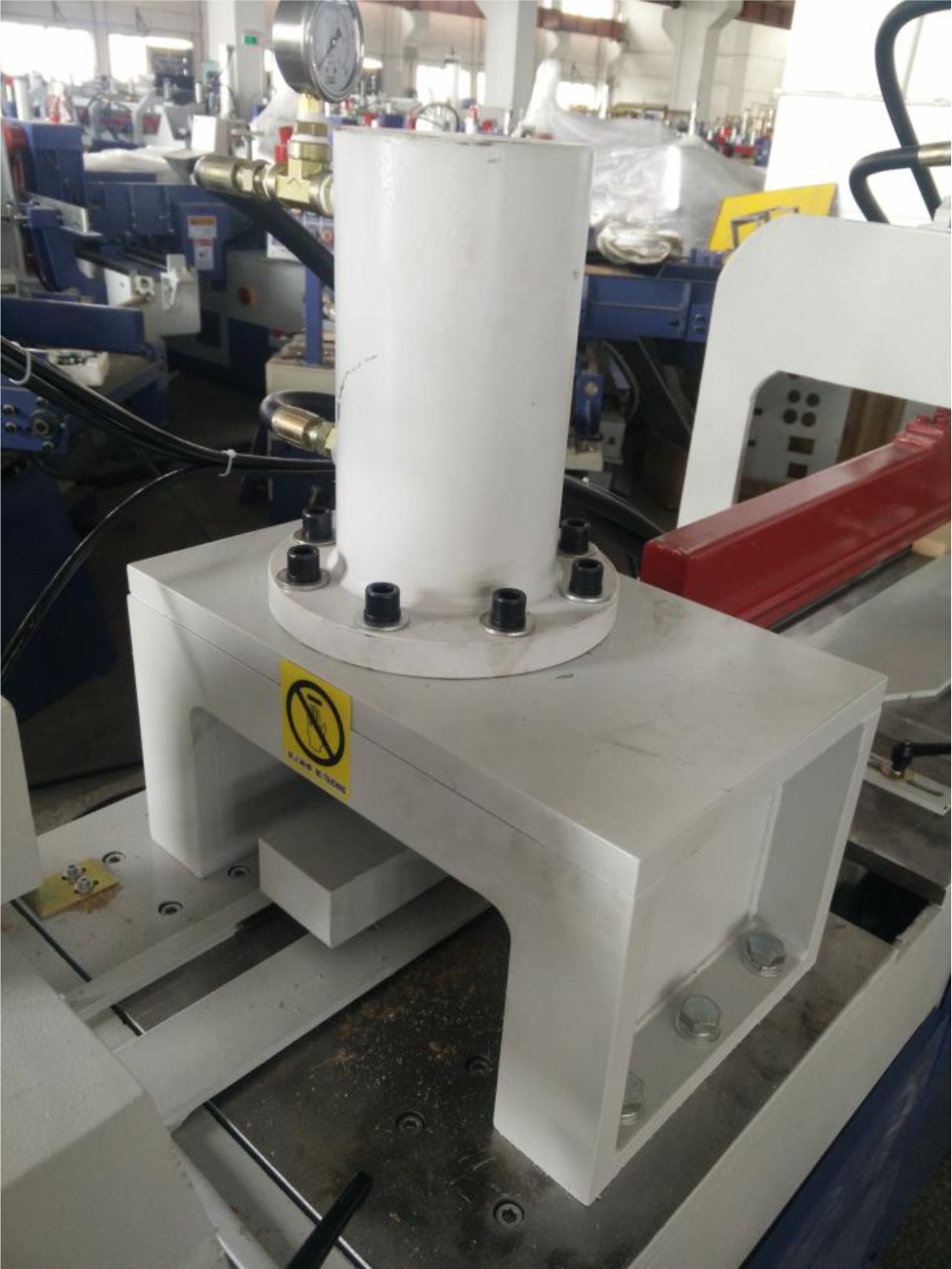

ГИДРОЦИЛИНДР ПРЕССОВАНИЯ

Увеличенный диаметр штока гидроцилиндра прессования плети обеспечивает надежность работы гидравлической группы при передаче больших усилий.

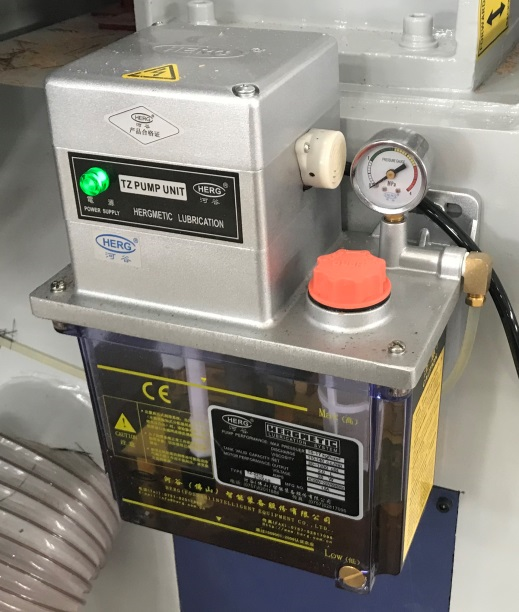

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Узлы, работающие в тяжелых условиях и имеющие рабочие перемещения, обеспечиваются смазкой от централизованной системы, установленной на каждом станке в составе линии.

ЭЛЕКТРООБОРУДОВАНИЕ

Отдельно стоящий электрошкаф с комплектующими элементами ведущих зарубежных фирм «Siemens» и «Omron» обеспечивает надежную работы всех систем автоматики линии.
