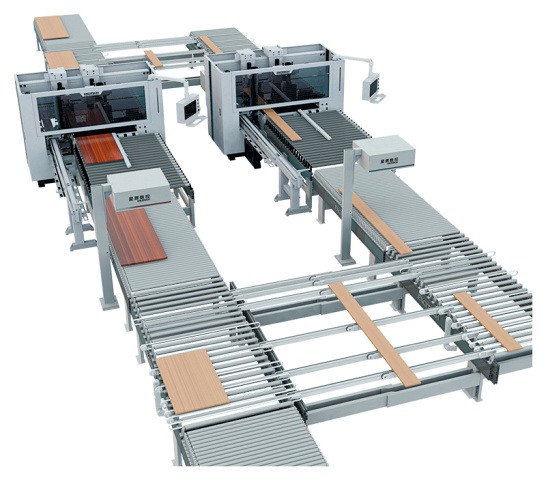

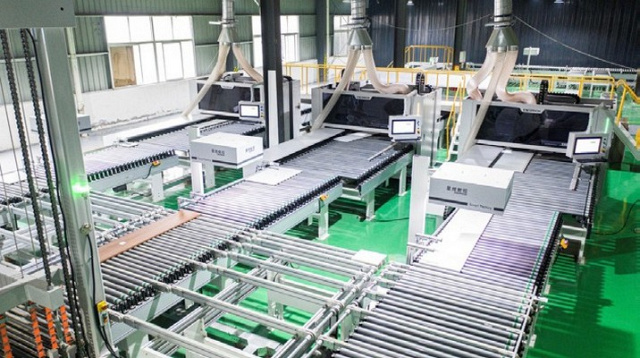

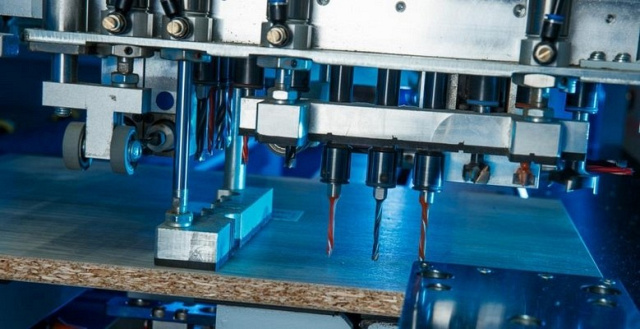

Автоматизированная сверлильно-присадочная ячейка Excitech Drilling Cell 2 в 1
Модели серии:
DRILLING CELL 2 IN 1
Тип обработки: автоматическая
Длина заготовки: 200 - 2440 мм
Ширина заготовки: 80 - 1200 мм
Толщина панели: 10 - 50 мм
Длина линии: 23 300 мм
Ширина линии: 7200 мм
Преимущества
- Уникальное предложение на рынке
- Автоматическая линия по цене 2-х стандартных станков

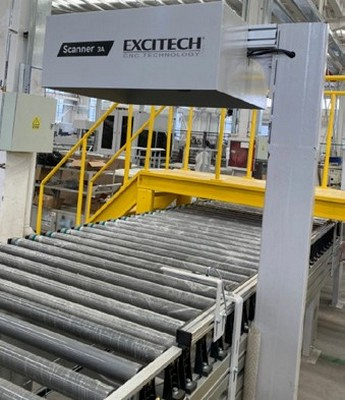

- Органы машинного зрения (компьютерное зрение для чтения штрих-кодов)
- Возможность роботизировать умную линию
- Беспрерывность рабочего процесса
- Высокая производительность до 2500 деталей за 8-часовую смену
- Полная интеграция с БАЗИС-Мебельщик и другими конструкторскими программами
Модель
DRILLING CELL 2 IN 1
Максимальная частота вращения, об/мин
18 000

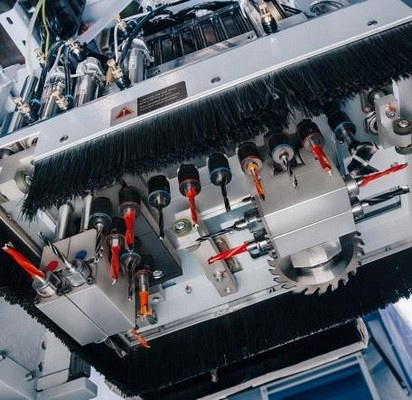

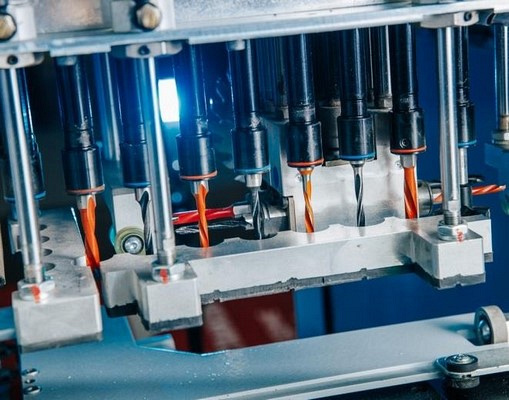

Количество вертикальных шпинделей (сверху), шт.
48
Количество вертикальных шпинделей (снизу), шт.
18
Количество горизонтальных шпинделей, шт.
32
Частота вращения шпинделей сверлильных групп, об/мин
4500
Макс. длина инструмента, мм
70
Расстояние между сверлами, мм
32
Макс. диаметр инструмента, мм
35

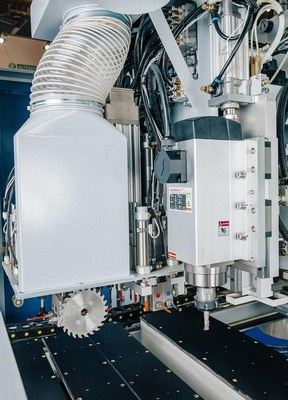

Мощность шпинделя (верх/низ), кВт
5,5 / 3,5
Максимальная скорость перемещения по осям X / Y / Z, м/мин
130 / 80 / 30
Толщина заготовки, мин./макс., мм
10 / 50
Длина заготовки, мин./макс., мм
200 / 2440
Ширина заготовки, мин./макс. , мм
80 / 1200
Тип цанги (верх / низ)
ER32 / ER20
Макс. посадочный диаметр инструмента (верх / низ), мм
20 / 16

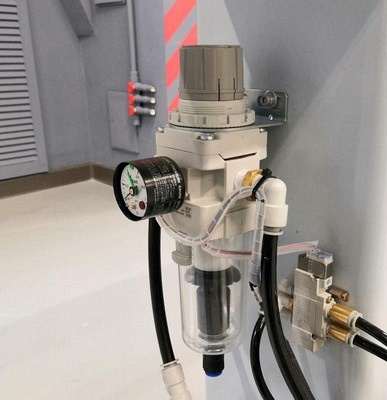

Давление в пневмосистеме, МПa
0,7
Потребление сжатого воздуха, л/мин
2000
Диаметр воздуховодов, мм
150 x 6
Скорость воздушного потока, м/с
25
Напряжение, В
380
Частота, Гц
50
Полная мощность, кВА
41,1
Длина, мм
23 300
Ширина, мм
7200
Высота, мм
2500
