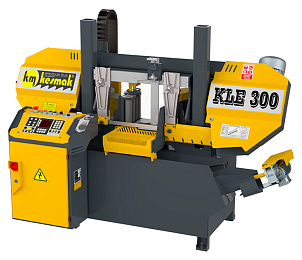

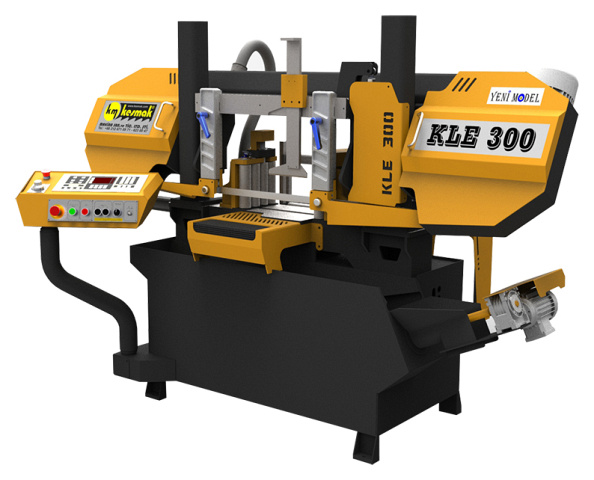

Автоматические ленточнопильные станки KESMAK. Серия KLE

Автоматические ленточнопильные станки KESMAK. Серия KLE
  • Производитель: KESMAK

    Страна: Турция

  • Распил заготовок: до 400 мм в диаметре

    Производительность: до 400 резов в смену (стальной пруток Ø100 мм)

    Вес: 810 - 1600 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Автоматические ленточнопильные станки KESMAK. Серия KLE

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Автоматические ленточнопильные станки KESMAK. Серия KLE

Подобрать аналог

Вы выбрали: Автоматические ленточнопильные станки KESMAK. Серия KLE

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Преимущества резки на ленточнопильном станке:

  • Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
  • Высокое качество поверхности реза
  • Малая ширина пропила (до 1,5 мм) экономит расход металла
  • Возможность резки под углом до ± 45°
  • Возможность резки пакетов заготовок
  • Все виды заготовок: сплошные заготовки, сортовой прокат, трубы


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.

Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

/images/stanki/metall/162/clip_image002.jpg

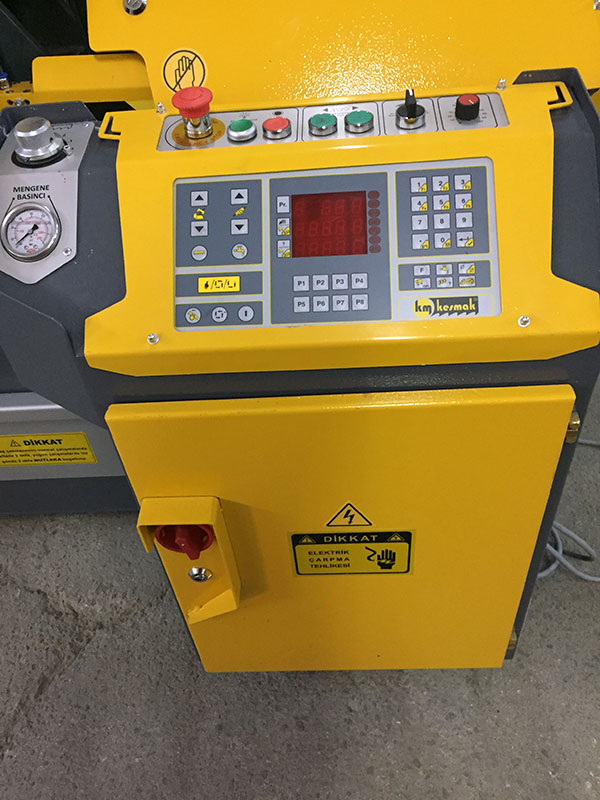

Станок оборудован PLC-контролером, который управляет всеми функциями автоматического станка:

  • Опускание пильной рамы консоль при резании;
  • Подъём консоли;
  • Открытие  и закрытие основных и подающих тисков;
  • Подачу заготовки в зону резания.

Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке.

  • Точность длины реза ± 0,2 мм;
  • Автоматический останов станка при обрыве ленточного полотна;
  • Контроль открытых частей станка (при открытых элементах запуск станка невозможен).

/images/stanki/metall/162/clip_image004.gif

Голосовое сопровождение процесса реза позволяет оператору не присутствовать рядом с оборудованием постоянно.

Станок озвучит окончание процесса распила или о возникшей ошибке.

/images/stanki/metall/162/clip_image006.jpg

Автоматические подающие тиски с приводными роликами. Величина подачи контролируется энкодером с пул.

/images/stanki/metall/523/k-1.jpg

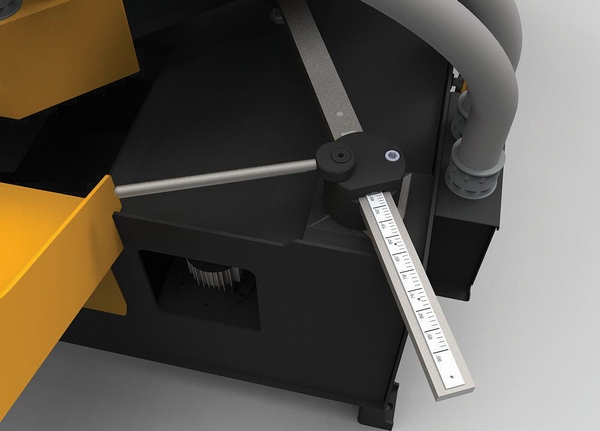

Поворотная пильная рама до 60° позволяет осуществлять распил заготовок под углом без перемещения заготовки.

/images/stanki/metall/523/image014.jpg

/images/stanki/metall/523/k-3.png

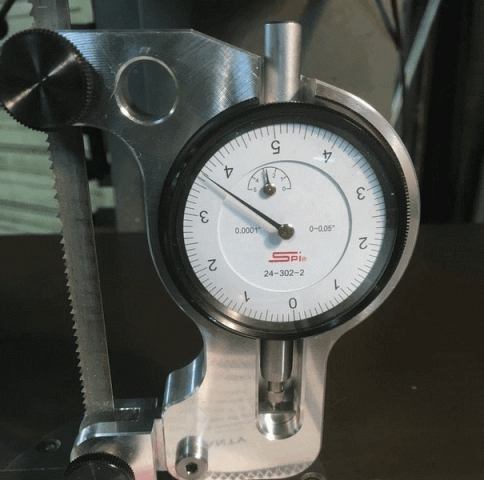

Устройство измерения натяжения ленточного полотна (манометр).

/images/stanki/metall/523/k-4.jpg

Конвейер для сбора стружки сокращает время простоя оборудования при необходимости его очистки от стружки.

/images/stanki/metall/523/k-5.jpg
/images/stanki/metall/523/k-6.jpg
/images/stanki/metall/523/k-7.jpg

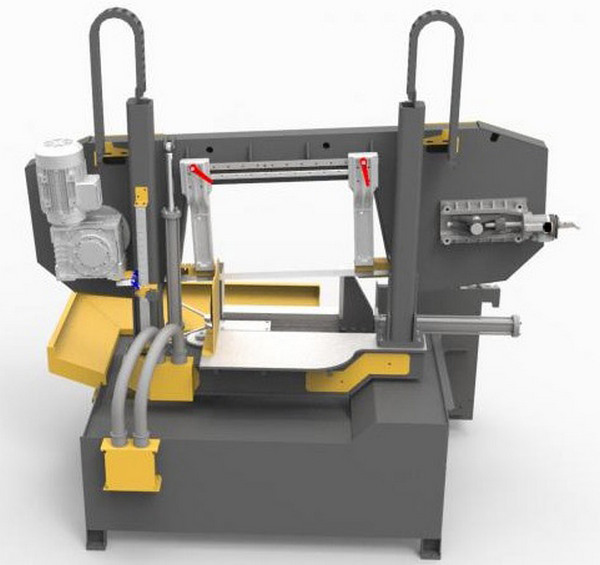

Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций. Возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции.

Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

/images/stanki/metall/523/sk-1.jpg

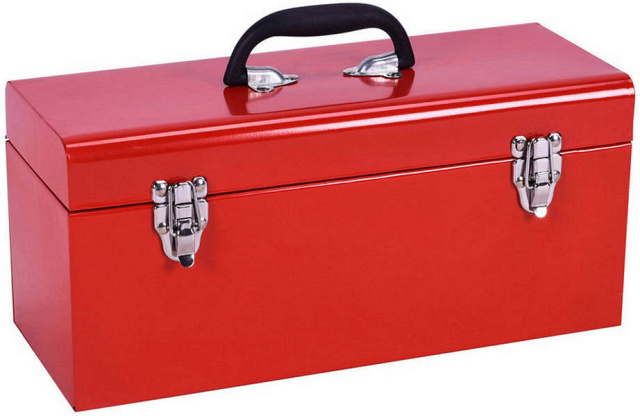

Инструмент для обслуживания станка, комплект.

/images/stanki/metall/523/sk-2.jpg

Полотно ленточной пилы.

/images/stanki/metall/523/sk-3.jpg

Рольганг 1 м.

/images/stanki/metall/523/sk-4.jpg

Система подачи СОЖ в зону резания.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

/images/stanki/metall/523/dk-1.jpg

Гидравлический прижим для пакетной резки.

/images/stanki/metall/523/dk-2.jpg

Лазерный указатель линии реза.

Модель KLE 300 KLE 400
Тип управления Автоматический Автоматический
Тип конструкции Портального типа на линейных направляющих Портального типа на линейных направляющих
Подъем пильной рамы Гидравлический Гидравлический
Опускание пильной рамы Гидравлический Гидравлический
Зажим заготовки Гидравлический Гидравлический
Подача заготовки Автоматический Автоматический
Осуществление реза под углом - -
Параметры реза при 90º, ● Круг, мм 300 400
Параметры реза при 90º, ■ Квадрат, мм 300 x 300 400 x 400
Параметры реза при 90º, ▬ Пластина, мм  300 x 500 400 x 600
Параметры реза при 45º, ● Круг, мм - -
Параметры реза при 45º, ■ Квадрат, мм - -
Параметры реза при 45º, ▬ Пластина, мм - -
Параметры реза при 60º, ● Круг, мм - -
Параметры реза при 60º, ■ Квадрат, мм - -
Параметры реза при 60º, ▬ Пластин, мм - -
Мощность главного привода, кВт 2,2 3
Мощность системы охлаждения, кВт 0,12 0,12
Мощность гидравлики, кВт 0,18 0,18
Мощность привода подачи заготовки, кВт 0,37 0,55
Мощность стружкоуборочного конвеера, кВт 0,18 0,18
Скорость вращения ленточного полотна, м/мин 20 - 100 20 - 100
Тип переключения скорости ленточного полотна Инвертер Инвертер
Размер ленточного полотна, мм 0,9 x 27 x 3660 1,3 x 41 x 5720
Габаритные размеры:
Длина, мм 1600 1850
Ширина, мм 1000 1250
Высота, мм 2200 2950
Вес, кг 810 1600
