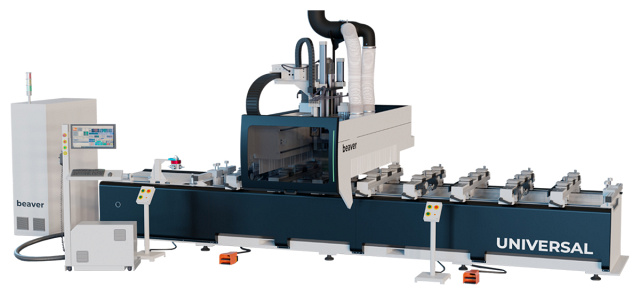

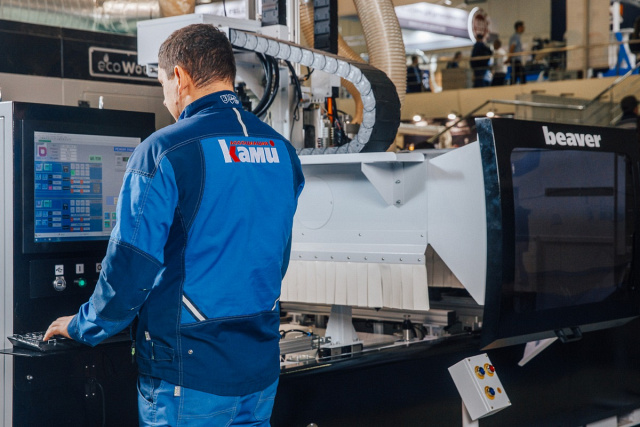

Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL

Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL
  • Производитель: Beaver

  • Зона обработки, мм:

    X – 3060; 5200, Y – 1260, Z – 100

    Мощность шпинделя: 12,0 кВт

    Макс. частота вращения: 24 000 об/мин

    Смена инструмента: автоматическая

    Вес: 4690; 6310 кг

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL

Подобрать аналог

Вы выбрали: Универсальные обрабатывающие центры с ЧПУ Beaver Universal-M и Universal-XL

  • Инструмент
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

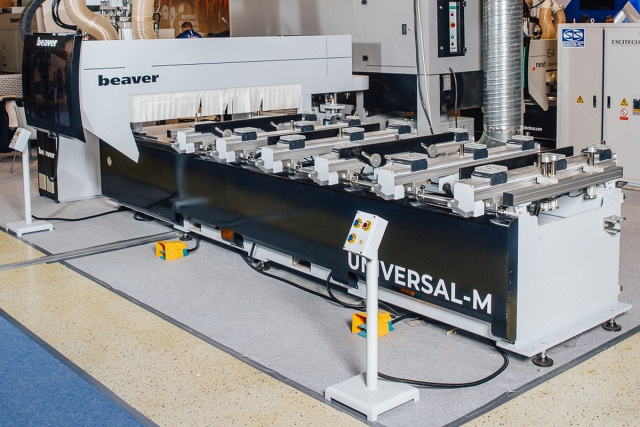

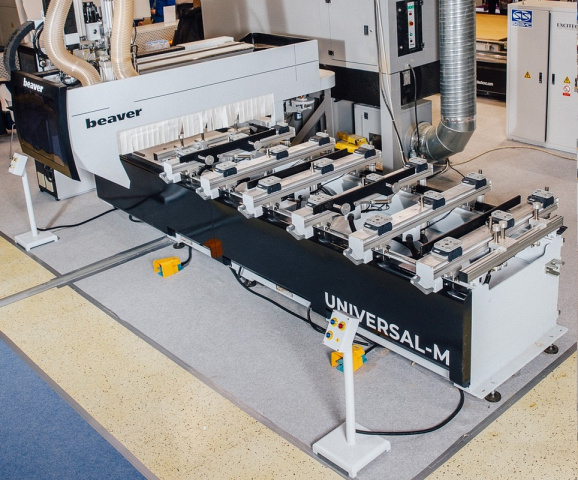

Универсальный многооперационный обрабатывающий центр с перемещающимися на траверсах присосками предназначен для изготовления деталей корпусной мебели, фасадов и других изделий из дерева различных пород, ДСП, МДФ и других материалов. Обрабатывающий центр обеспечивает высокую производительность и гибкость при выполнении следующих операций: фрезерование профилей, (фасады, филенки), фрезерование по контуру, сверление сквозных и глухих отверстий в полости и торцах изделий, пропиливание пазов в щитовых деталях из деревянного массива, МДФ, ДСП и др.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Мебельное производство:
  • Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

Отделка экстерьеров:
  • фигурные наличники на окна и двери с резьбой насквозь;
  • декоративные элементы для украшения деревянных домов и бань.
Производство дверей:
  • фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку;
  • изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой;
  • инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.;
  • изготовление эксклюзивных дверей из ценных пород древесины.

Реклама:
  • криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.



СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:





ЦЕЛЬНОСВАРНАЯ МАССИВНАЯ СТАЛЬНАЯ СТАНИНА И КОНСОЛЬ

Выполнена из высокопрочной стали толщиной 12 - 14 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.

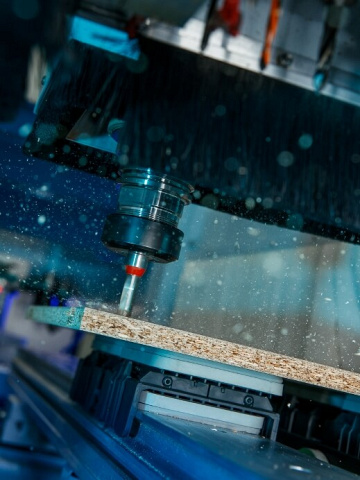

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 12 КВТ - 24 000 ОБ/МИН «HITECO» (ИТАЛИЯ)

Высокая частота вращения (24 000 об/мин) и мощность 12 кВт дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления различной продукции с высоким качеством.

Охлаждение двигателя принудительное от вентилятора, работающего независимо от режимов работы станка.

Позволяет использовать его даже в условиях повышенных температур при работе на низких оборотах не опасаясь повреждений из-за перегрева. В шпинделе установлены необслуживаемые керамические подшипники, рассчитанные на работу в тяжелых условиях.

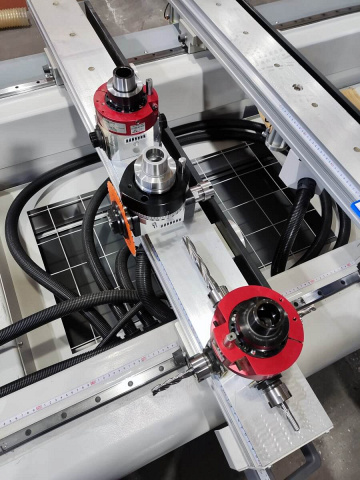

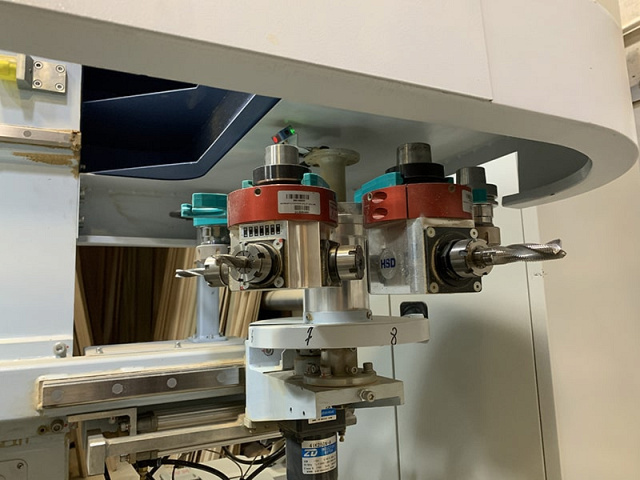

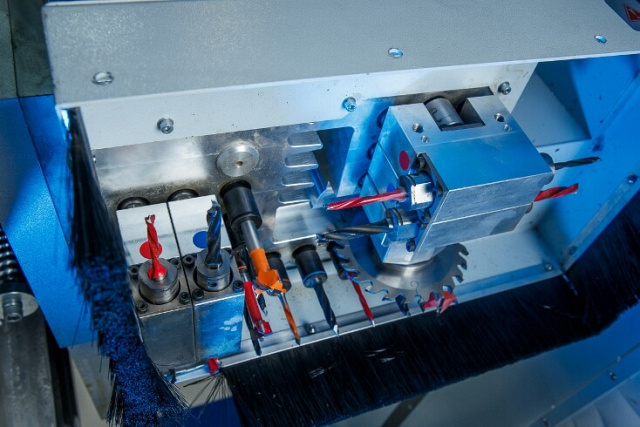

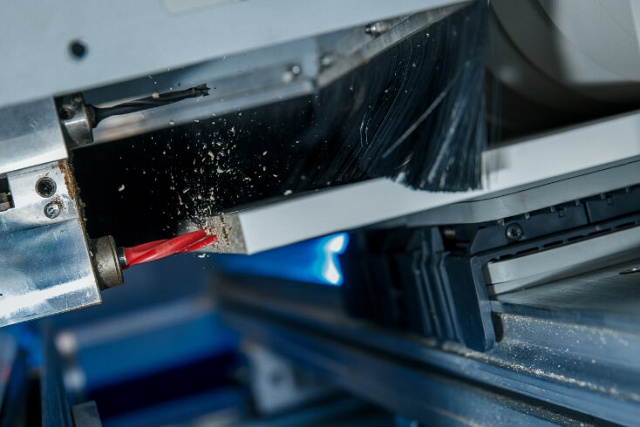

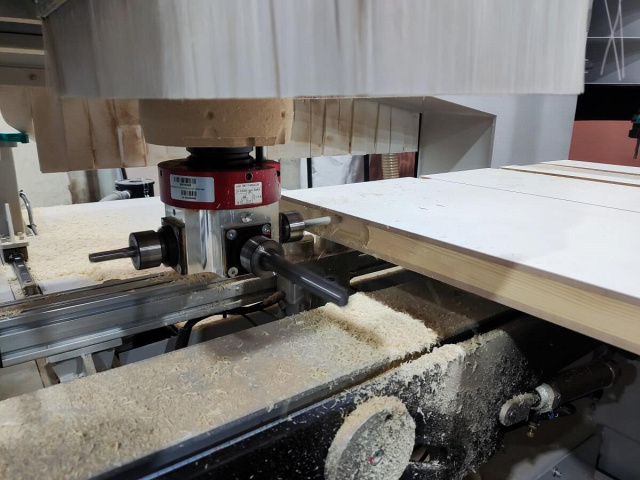

СВЕРЛИЛЬНОПРИСАДОЧНАЯ ГОЛОВА

В комплектации:

  • 9 вертикальных шпинделей (5+4);
  • 8 горизонтальных шпинделей: 2+2 по оси X и 2+2 по оси Y;
  • 1 пазовальная пила.

ТАРЕЛЬЧАТЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА

Система автоматической смены инструмента с тарельчатым магазином на 16 патронов HSK63 (3 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER40 до 26 мм. Данная система, в отличие от линейной системы смены инструмента располагается непосредственно на консоли, что обеспечивает быстроту смены инструмента в среднем на 50% быстрее, чем при использовании линейного.

ОБДУВ ФРЕЗЫ

Осуществляется сжатым воздухом из пневмосистемы станка. Это позволяет эффективно охлаждать фрезу в процессе фрезерования, а также способствует лучшему отводу стружки из зоны резания, что не дает забиваться пропилу и подгорать материалу.

УСИЛЕННАЯ КОНСТРУКЦИЯ ШПИНДЕЛЬНОЙ ПЛОЩАДКИ

В целях снижения уровня вибраций во время обработки проведена модернизация шпиндельной площадки, с учетом сверлильно-присадочной группы и консольной конструкции портала.

Увеличено сечение литой конструкции, добавлены дополнительные ребра жесткости, а также установлены усиленные направляющие и ШВП.

Данная модернизация повысила скоростные характеристики особенно во время обработки с трехосевой интерполяцией.

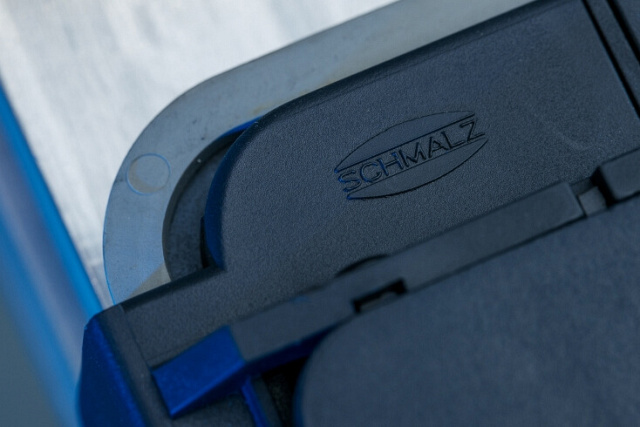

РАБОЧИЕ СТОЛЫ «SHMALZ» (ГЕРМАНИЯ)

Бесшланговый тип рабочего стола. Высокотехнологичная система из алюминиевых профилей для вакуумных подушек.

Алюминиевые профили с внутренними камерами для вакуума с магнитными клапанами, автоматически управляемыми посредством вакуумных подушек во время их позиционирования.

Данная система позволяет избавиться от всех внешних шлангов и имеет следующие преимущества:

  • нет никакого риска повреждения шлангов во время обработки;
  • меньше расстояние между подушками для лучшего удержания тонких панелей;
  • возможность установки до 8-ми вакуумных подушек на каждый профиль;
  • меньше расстояние между профилями, как следствие, уменьшение размеров самой маленькой панели, которая может быть обработана;
  • легкая подготовка рабочего стола посредством установки вакуумных подушек везде, где необходимо, без соединения шлангами.

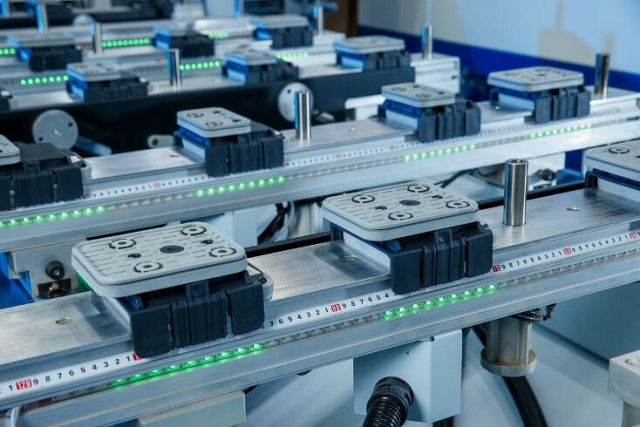

СИСТЕМА ПОМОЩИ ПРИ БАЗИРОВАНИИ ВАКУУМНЫХ ПОДУШЕК ЗА СЧЕТ СВЕТОДИОДНЫХ ЛЕНТ

Станок оснащен светодиодными лентами вдоль всего станка, а также на каждой траверсе.

При активации выбранной программы, автоматически загораются сегменты светодиодов, помогающих правильно расположить как траверсы станка, так и вакуумные подушки.

МЕХАНИЗМЫ ДЛЯ ЗАГРУЗКИ / ВЫГРУЗКИ ЗАГОТОВОК

Позволяет значительно сократить время на базирование длинных заготовок, особенно при 1 работающем операторе.

Предотвращают от разрыва резиновые уплотнители вакуумных подушек. Подъем и опускание происходит в автоматическом режиме при помощи пневмоцилиндров.

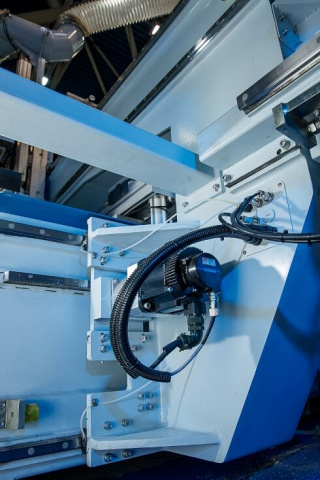

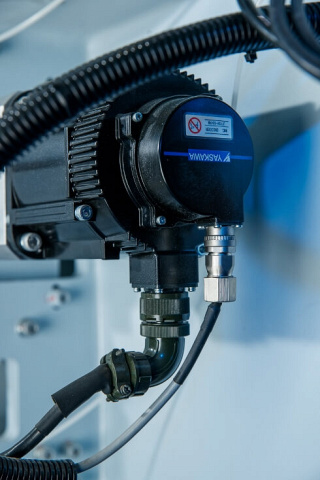

СЕРВОДВИГАТЕЛИ «YASKAWA» (ЯПОНИЯ)

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01 мм) в соответствии с заданной программой при высокой скорости перемещения до 80 м/мин. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. Данный тип серводвигателей используется на высокоскоростных станках тяжелой серии, в том числе и на пятиосевом оборудовании.


ПЛАНЕТАРНЫЕ РЕДУКТОРЫ «SHIMPO-NIDEC» (ЯПОНИЯ) ПО ОСЯМ X, Y

Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:

  1. Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  2. Получить гораздо более высокий КПД;
  3. Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
  4. Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

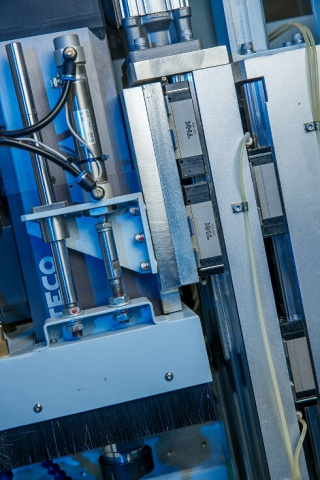

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «THK» (ЯПОНИЯ)

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Станки beaver - единственные станки для деревообработки, на которые устанавливаются направляющие premium класса «THK».

СИСТЕМА ЗАЩИТЫ НАПРАВЛЯЮЩИХ «THK-LACS» (ЯПОНИЯ) В КОМПЛЕКТЕ С КАРТРИДЖНОЙ СМАЗКОЙ QZ И СТАНЦИЕЙ ПОДАЧИ СМАЗКИ

Контактный скребок LaCS обеспечивает усиленную защиту направляющих и подшипников по всем осям перемещения, а самосмазывающиеся лубрикаторы QZ в комплекте со станцией подачи смазки способны проработать без обслуживания весь срок службы оборудования.

Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала.

Превосходная защита от пыли, особенно в производстве мебели и деревообработке.

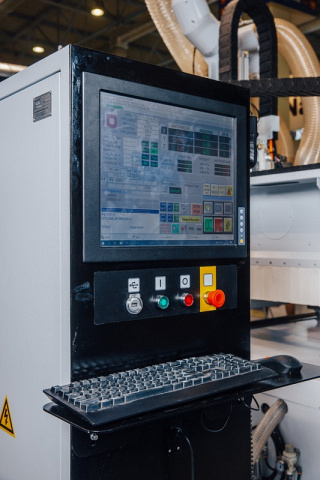

ШКАФ УПРАВЛЕНИЯ

Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления линии оснащен комплектующими ведущих мировых производителей (OSAI, Yaskawa, Delta, Schneider, Siemens, Dell) скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

СИСТЕМА УПРАВЛЕНИЯ «OSAI» (ИТАЛИЯ)

Одна из самых доступных и надежных систем управления. Успешно устанавливается и эксплуатируется, в том числе и на пятиосевом оборудовании ведущих мировых производителей, таких как: Bacci, CMS, PADE, GREDA. Широкие возможности обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

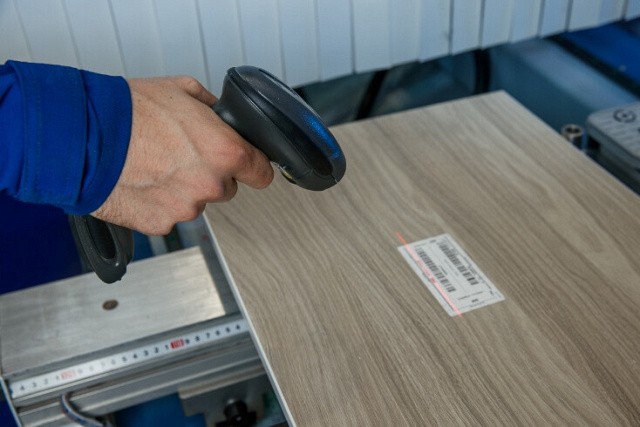

СКАНЕР ДЛЯ РАБОТЫ СО ШТРИХ-КОДАМИ

Для удобства работы, а также для сокращения времени пере-хода на различные программы, станок оснащен сканером для считывания штрих-кодов. Данная система позволяет экономить до 20% рабочего времени, а также снизить влияние человеческого фактора, тем самым уменьшить количество брака.



КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ-РЕЙКА ПО ОСЯМ X-Y «WMH-HERION» (ГЕРМАНИЯ)

В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления.

В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев.

Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

Использование косозубых передач в конструкциях фрезерных станков с ЧПУ Beaver позволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели.

ЗОНЫ ОБРАБОТКИ

Станок способен осуществлять обработку как в одной рабочей зоне, так и в маятниковом режиме в двух рабочих зонах. Опционально станок может быть оснащен 4-мя рабочими зонами.

ДОПОЛНИТЕЛЬНЫЙ ПУЛЬТ УПРАВЛЕНИЯ

Пульт оснащен кнопками для активации работы зон при работе в маятниковом режиме, а также аварийной кнопкой для экстренной остановки работы станка в критических ситуациях.

ПНЕВМАТИЧЕСКИЕ БАЗИРУЮЩИЕ УПОРЫ

Упоры установлены в левой и правой части рабочего стола. По команде с пульта управления упоры поднимаются для базировки заготовки, после чего заготовка фиксируется при помощи вакуума, а упоры опускаются, не препятствуя обработке. Опционально - центральная линия упоров для удобства базировки заготовок малого размера.

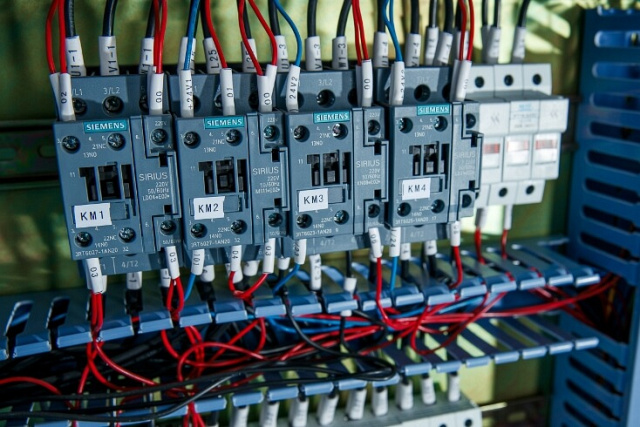

ЭЛЕКТРОКОМПОНЕНТЫ СТОЙКИ «SIEMENS» (ГЕРМАНИЯ)

Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Siemens.

ВЫСОКОПРЕЦИЗИОННАЯ ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z «PMI» (ТАЙВАНЬ)

За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ФИРМЫ «DELTA» (ТАЙВАНЬ)

Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления.

Они обеспечивают достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.

ПНЕВМОКОМПОНЕНТЫ

В станках beaver используются только проверенные и качественные комплектующие – даже в таком на первый взгляд второстепенном элементе как пневмосистема. Пневмокомпоненты только от ведущих мировых производителей гарантируют надежную и бесперебойную работу станка.

  • Festo – Германия;
  • Schmalz – Германия;
  • Camocci – Италия;
  • SMC – Япония.

ВАКУУМНЫЙ НАСОС ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ

Высокопроизводительный пластинчато-роторный безмасляный насос обеспечивает суммарную производительность до 160 м³\час, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера.

ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ

Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «EXCICAM»

Программная среда позволяет выполнять различные операции в зависимости от задач, работать с 2D геометрией, а также выполнять блочное программирование с использованием макросов.

В программу встроена система оптимизации перемещения рабочих групп, торможения и ускорения, а также выбор шпинделей при сверлении.

Интерфейс пользователя:

  • Операционная система Windows с выпадающими контекстными меню, и инструментами для упрощения операции выбора функций;
  • Упрощенное программирование с использованием среды ExciCAM, для обработки по контуру с использованием до 4х осей на криволинейных поверхностях (вращение инструмента или суппорта);
  • Графическое меню для выбора макросов с диалоговыми окнами и справкой;
  • Выбор единиц измерения в дюймах или миллиметрах;
  • Встроенные инструменты для настройки макросов или последовательностей обработки;
  • Стандартные макросы EdiCad, доступные в полной мере:

    1. Одиночное, многошпиндельное, сверление с технологическими опциями;

    2. Установка фрезы с режимом коррекции радиуса;

    3. Пиление панелей с фиксированными углами и под наклоном;

    4. Параметрические последовательности с предварительным просмотром, повторением, вращением, поворотом и зеркальным отражением;

    5. Объединение последовательностей в бесконечные профили;

    6. Логические блоки if / end if и блок повторения;

  • Геометрическое программирование:

    1. Арки из центра, по радиусу, по трем точкам, а также с установкой начального и / или конечного тангенса;

    2. Двойные арки;

    3. Радиусные профили на угловых кромках;

    4. Полные овалы и эллипсы или их части;

  • Параметрическое программирование:

    1. Параметризация размеров панели, плоскости и программные переменные;

    2. Изменяемые локальные переменные (программы или последовательности);

    3. Перенос параметров из программы в последовательность;

    4. Структурные параметрические формулы;

    5. Арифметические, логические, трансцендентные и тригонометрические операторы;

  • Программирование по инструменту или по диаметру с оптимизацией остановки и траекторий перемещения инструмента;
  • Графическая справка с контекстным поиском;
  • Программирование по наклонным плоскостям и виртуальным системам координат;
  • Импорт DXF файлов из CAD / CAM систем.

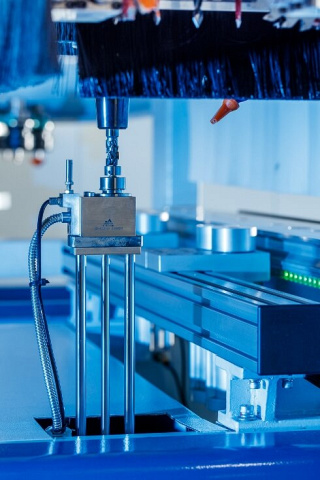

ДАТЧИК АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА

Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет:

  • высокой точности измерения длины инструмента;
  • автоматизации расчета и ввода коррекции на инструмент;

Станок производит калибровку полностью в автоматическом режиме, исключая ошибки, связанные с неточными действиями оператора, что в свою очередь способствует снижению брака.

ПУЛЬТ УПРАВЛЕНИЯ

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме.

Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

СИСТЕМА ПОДГОТОВКИ СЖАТОГО ВОЗДУХА SMC

Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования.

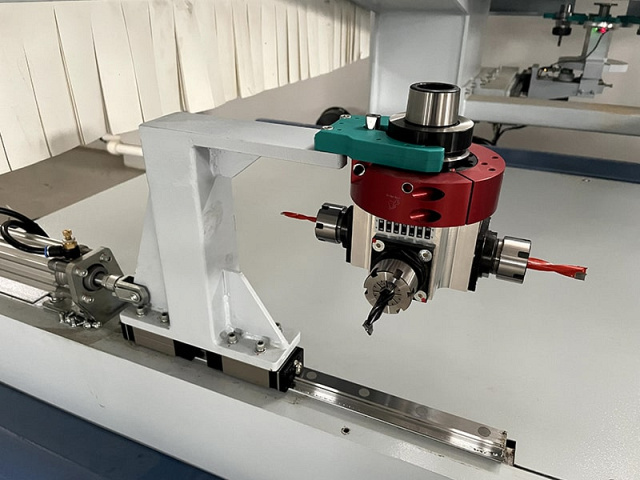

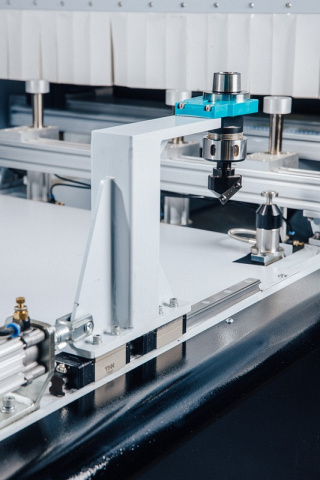

КРОНШТЕЙН ДЛЯ ФИКСАЦИИ ИНСТРУМЕНТАЛЬНОГО ПАТРОНА HSK63

Значительно увеличивают скорость и упрощают процесс замены инструмента в инструментальном патроне, снижая риски его повреждения и падения, а также недостаточного усилия затягивания инструмента в цанге.

ИНСТРУМЕНТАЛЬНЫЕ ПАТРОНЫ

Инструментальные патроны HSK (3 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента до 26 мм.

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА АСПИРАЦИОННОЙ ПОДГОТОВКИ

Станок оснащен централизованным выходом для подключения аспирационной установки и имеет внутреннюю разветвленную систему аспирационных зон.

В комплекте поставляются аспирационные кожухи, специализированные заслонки, аспирационные шланги и др.

ЯЩИК ДЛЯ ИНСТРУМЕНТА

Эргономичный инструментальный ящик, включающий набор фрез и цанг, набор ключей и патроны HSK63.

СИСТЕМА УДАЛЕННОЙ ДИАГНОСТИКИ (TELESERVIS)

Данная система диагностики неисправностей позволяет оперативно решать вопросы без необходимости выезда сервис-инженеров посредством удаленного доступа к стойке управления станком.

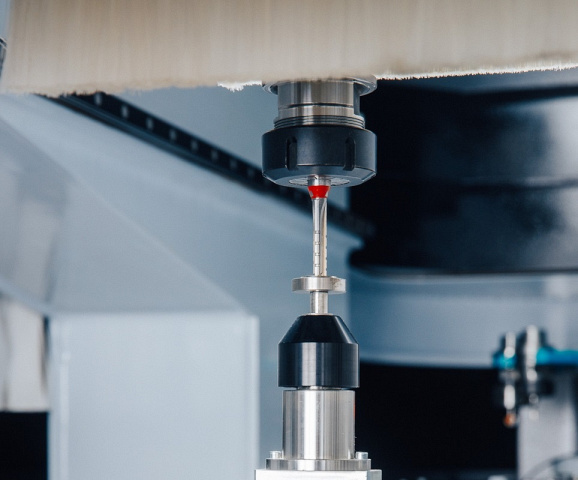

ОБЯЗАТЕЛЬНЫЕ ИСПЫТАНИЯ В ЛАБОРАТОРИИ КОНТРОЛЯ КАЧЕСТВА

Завод-изготовитель гордится своей лабораторией контроля качества обработки, т.к. это является одной из важнейшей составляющей надежности оборудования и долгих лет стабильной работы. Обязательные испытания точности обработки станка происходят с помощью высокоточного измерительного оборудования известного мирового производителя - компании RENISHAW.

Если точность позиционирования станков с ЧПУ соответствует требованиям, то окружность, представляющая траекторию перемещения рабочего органа, будет точно соответствовать запрограммированной круговой траектории.

На практике же, радиус реальной окружности отклоняется от радиуса запрограммированной окружности. Таким образом, если бы было возможно точно измерять координаты фактической круговой траектории и сравнивать их с заданной в программе траекторией, то пользователь получил бы критерий оценки технического состояния станка.

Именно этот подход лежит в основе работы системы ballbar, которая представляет собой отраслевой стандарт для диагностики технического состояния станков. Сердцем системы является сам датчик ballbar – прецизионный телескопический линейный датчик с высокоточными сферами, установленными с двух сторон.

При использовании системы, сферы датчика фиксируются в магнитных держателях с высокой повторяемой точностью базирования. Один из этих держателей крепится на столе станка, а другой – в шпиндель станка или корпус шпинделя.

Такая конструкция позволяет с помощью датчика ballbar измерять чрезвычайно малые отклонения радиуса по мере того, как на станке описывается запрограммированная круговая траектория.

Полученные данные используются для расчета суммарных показателей точности позиционирования (округлости, отклонения от окружности) в соответствии с такими международными стандартами, как ISO 230-4 и ASME B5.54, государственного стандарта Российской Федерации ГОСТ 30544 - 97.

Результаты выводятся в графическом и численном виде, что обеспечивает наглядность и удобство в процессе выявления ошибок станка.

На данный момент оборудование «Beaver» является единственным оборудованием с ЧПУ данного класса, при настройке и тестировании которого используется такое диагностическое оборудование.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Наименование Кол-во, шт. Примечание
1 Тяжелый обрабатывающий центр с ЧПУ консольного типа с перемещающимися на траверсах присосками. 1

Система перемещающихся траверс 6 Для модели UNIVERSAL-XL количество траверс увеличено до 8 шт.

Безшланговая система вакуумных подушек Schmalz (Германия) 18 Для модели UNIVERSAL-XL количество подушек увеличено до 24 шт.

Серводвигатели и серводрайверы «YASKAWA» (Япония) + Установлено на станке

Усиленные закаленные косозубые рейки premium класса «WMH-Herion» (Германия) по осям X - Y (комплект) + Установлено на станке

Призматические линейные направляющие увеличенного сечения premium-класса «THK» (Япония) по осям X, Y, Z (комплект) + Установлено на станке

Линейные подшипники с интегрированной картриджной системой очистки направляющих и смазки premium-класса «THK –LACS» (Япония) по осям X, Y, Z (комплект) + Установлено на станке

Безлюфтовые необслуживаемые планетарные редукторы «SHIMPO-Nidec» (Япония) по осям X - Y - Z + Установлено на станке

Прецизионная шариковинтовая передача по оси Z – «PMI» (Тайвань) + Установлено на станке

Усиленная шпиндельная площадка с пневмокомпенсаторами для установки сверлильноприсадочной головы + Установлено на станке

Сверлильноприсадочная голова «CS» 1 5 + 4 вертикальных шпинделей, 2 + 2 горизонтальные (ось X), 2 + 2 горизонтальные (ось Y), Пазовальная пила (ось X)

Электрошпиндель с независимым воздушным охлаждением 12 кВт, 24 000 об/мин «Hiteco» (Италия) под инструментальный патрон HSK63F 1 12 кВт, 24 000 об/мин HSK63F

«Auto tool sensor» (Автоматический датчик для измерения длины инструмента) 1 Установлено на станке

Инвертер для плавного изменения оборотов шпинделя (до 10 кВт) «DELTA» (Тайвань) + Установлено на станке

Инструментальный магазин тарельчатого типа, установлен на консоли. 1 16 позиций под патроны HSK63

ПЛК «OMRON» (Япония) и индуктивные датчики контроля перемещения по осям X - Y - Z + Установлено на станке

Электрокомпоненты шкафа управления: «SCHNEIDER» (Германия) + Установлено на станке

Принудительная вентиляция шкафа управления + Установлено на станке

Кабелеукладчики открытого типа (Германия) + Установлено на станке

Пакет безопасности (аварийные кнопки на стойке и портале) + Установлено на станке
2 Стойка ЧПУ «OSAI» Италия 1 поставляется с industrial PC, ОС Windows 10
3 Выносной пульт управления для активации вакуумных зон 1 Предназначен для работы в двух-зонном режиме
4 Защитный кожух на консоли (предназначен для зашиты персонала от попадания стружки\обрезков в процессе фрезерования) 1 Оснащен технологическими окнами для обеспечения легкого доступа для обслуживания
5 Пластинчато-роторный вакуумный насос увеличенной производительности «Becker» (Германия) 1 4,0 кВт; 160 м³/ч
6 Комплект оснастки для подключения системы аспирации (кожухи, промежуточные воздуховоды, управляемые шиберные заслонки) 1
7 Инструментальный патрон HSK63F (Италия) 3
8 Комплект цанг (4 цанги) 1  ER40; max dхв.=26 мм
9 Комплект ключей для обслуживания оборудования 1
10 Комплект тестовых фрез для обработки дерева / МДФ / ДСП (4 фрезы) 1
11 Ящик для инструмента 1
12 «Lock knife block» Кронштейн для фиксации инструментального патрона для смены инструмента в патроне 1
13 Программное обеспечение ExiCAM 1 Лицензия (1 рабочее место)
14 Руководство пользователя на русском языке 1



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:





ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «БАЗИС-МЕБЕЛЬЩИК» ИЛИ « К3-МЕБЕЛЬ»

Данное программное обеспечение представляет собой систему автоматизированного проектирования (САПР), позволяющее создать с нуля дизайн-проект, получить по нему всю необходимую конструкторскую документацию и необходимые программы для обработки на станках ЧПУ. Данные системы универсальны и позволяют значительно автоматизировать процесс производства корпусной мебели. В сочетании со станками с числовым программным управлением значительно увеличивают производительность и выход готовой продукции.



ПРИЖИМЫ ГРИБКОВОГО ТИПА

Специальные прижимы грибкового типа предназначены для обработки деталей дверей и окон (в том числе арочных). Данные зажимы позволяют надежно закрепить узкие заготовки (стоевые и поперечины) и качественно произвести фрезеровку и присадку технологических отверстий. Данные прижимы устанавливаются на штатные траверсы и не требуют изменения конструкции станка. В комплекте поставляется 8 прижимов.

ЛЕНТА-ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ

Специальная лента-транспортер, расположенная под перемещаемыми траверсами. Предназначена для удаления отходов из зоны обработки путем перемещения обрезков и стружки по транспортной ленте.

УПРАВЛЯЕМАЯ ОСЬ «С»

Управляемая ось «С» позволяет максимально использовать возможности машинной обработки при изготовлении деталей различной сложности при условии однократного базирования. Значительно расширяет технологические возможности оборудования.

ФЛАНЕЦ ДЛЯ УСТАНОВКИ АГРЕГАТОВ НА ШПИНДЕЛИ

Специальная насадка на шпиндель- фланец, для фиксации угловых головок. Без данной опции невозможно использование угловых головок.

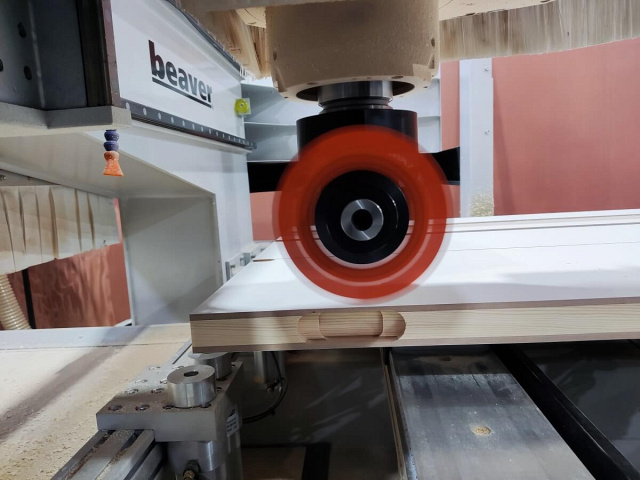

АГРЕГАТНАЯ ОСНАСТКА «HITECO FAST LINE - TWIN»

Двустороння агрегатная оснастка - позволяет производить обработку торцевых частей заготовок с двух сторон (справа-слева), что особенно актуально при изготовлении дверей. Агрегат имеет два посадочных гнезда под инструмент (один ER32 + другой ER25) и позволяет произвести установку пазовальных фрез или пилы.

В совокупности с управляемой осью «С» возможно установить в агрегат различный инструмент и использовать необходимый в данный момент инструмент простым поворотом агрегата.

АГРЕГАТНАЯ ОСНАСТКА «MASTER LINE- FOUR»

Четырехстороння агрегатная оснастка - позволяет производить обработку торцевых частей заготовок со всех сторон. Агрегат имеет четыре посадочных гнезда под инструмент (цанга ER25).

В совокупности с управляемой осью «С» возможно установить в агрегат различный инструмент и использовать необходимый в данный момент инструмент простым поворотом агрегата.

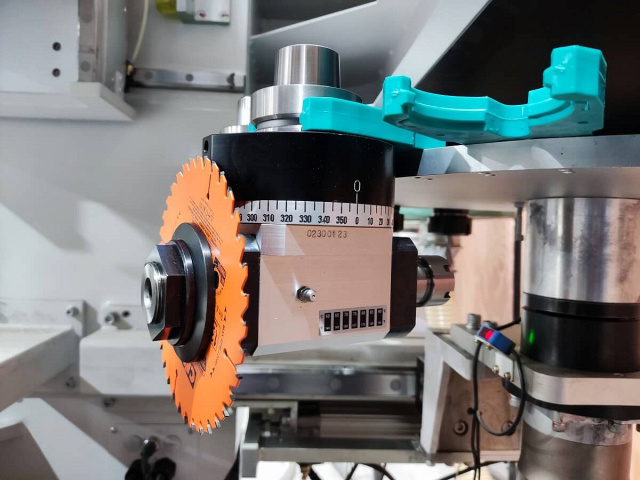

АГРЕГАТНАЯ ОСНАСТКА «FAST LINE - TILT»

Агрегатная оснастка с изменяемым углом наклона инструмента - позволяет производить обработку практически под любым углом к заготовке, что в свою очередь значительно расширяет технологические возможности производства. Угол наклона инструмента устанавливается вручную по специальной шкале на корпусе агрегата.

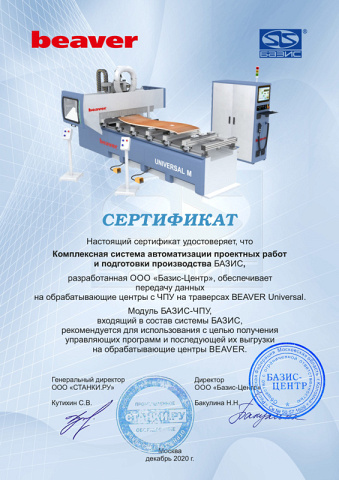

СЕРТИФИКАТ БАЗИС ДЛЯ BEAVER UNIVERSAL:

Модель
UNIVERSAL-M
UNIVERSAL-XL
Общий ход по осям X / Y / Z, мм:
3400 / 1640 / 250
5550 / 1640 / 250
Рабочий ход по осям X / Y / Z, мм:
3060 / 1260 / 100
5200 / 1260 / 100
Тип передачи по осям X, Y
Шестерня-рейка (косозубая)
Шестерня-рейка (косозубая)
Тип рабочего стола
Система перемещающихся траверс Schmalz
Система перемещающихся траверс Schmalz
Система смены инструмента
автоматическая
автоматическая
Тип инструментального магазина
Тарельчатый на портале
Тарельчатый на портале
Тип инструментального патрона
HSK 63F (Цанга ER40)
HSK 63F (Цанга ER40)
Тип датчика калибровки инструмента
автоматический
автоматический
Тип электродвигателей перемещения
серводвигатели Yaskawa
серводвигатели Yaskawa
Тип охлаждения шпинделя
воздушное (независимое)
воздушное (независимое)
Габаритные размеры (в упаковке):
Вес, кг
4690
6310
Оставьте свой отзыв

Все поля обязательны для заполнения

Мы в социальных сетях

Отслеживайте нас в социальных сетях, чтобы получать информацию по интересующим вас темам.

Выберите страну: Россия Беларусь Казахстан

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные в любой форме обратной связи на сайте stanki.by.

© Copyright 2021 Kami. Все права защищены.

×
