Новая линейка поворотных столов премиум класса от компании DETRON (Тайвань)
14 февраля 2020

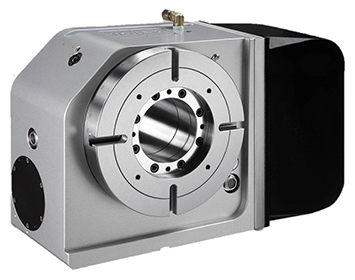

В наличии на складе поворотный стол DETRON модель GXA-255H (Тайвань) (4-я ось для фрезерного центра с ЧПУ)
СТОИМОСТЬ ОТ 19 000 $
GXA-255H:
![]() |
|

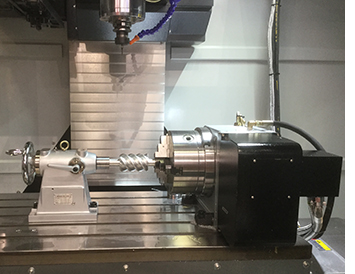

НАЗНАЧЕНИЕ: Поворотный стол предназначен для установки на 3-х осевых фрезерных обрабатывающих центрах с целью дополнительной оси вращения заготовки. Используются для решения простых и сложных задач связанных с необходимостью обработки детали с разных сторон без переустановки в условиях непрерывной работы. Значительно расширяет функционал фрезерного центра и позволяет вести обработку в 4-х осях непрерывно по заданным программам ЧПУ.

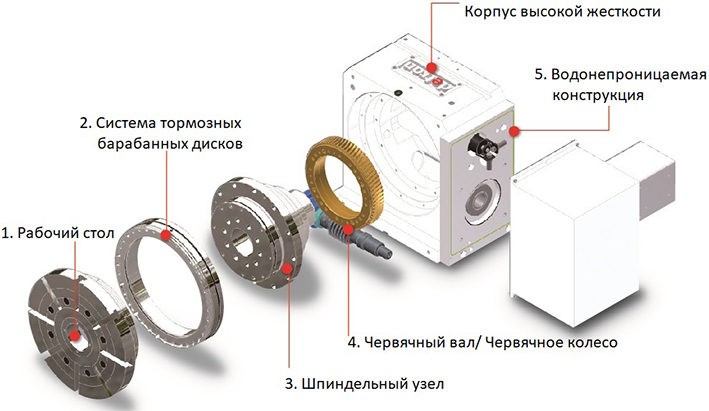

СОСТАВ ПОВОРОТНОГО СТОЛА:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |

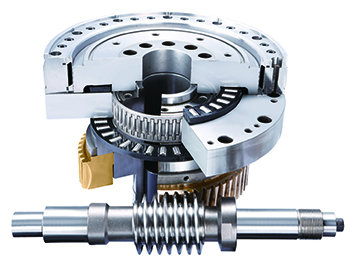

ЧЕРВЯЧНЫЙ ВАЛ За счёт двухнаправляющего червячного винта и увеличенной глубины зубьев оптимально походит для работы в тяжелых режимах. Червячный вал установлен в нижнюю часть корпуса и полностью погружен в масло, что обеспечивает полную смазку механизма и увеличенный срок службы. Применяется запатентованный высокопрочный сплав, который повышает износостойкость червячного колеса на 260% по сравнению со стандартным материалом других производителей. |
![]() |

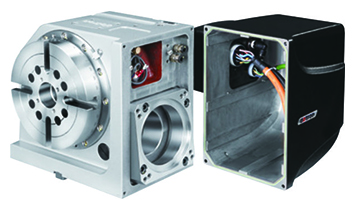

ГЕРМЕТИЧНЫЙ КОРПУС Основные электронные компоненты и основные узлы поворотного стола защищены герметичным кожухом, О- образное кольцо предотвращает попадания жидкости СОЖ в двигатель. Класс водонепроницаемости - Iр65. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
![]() |

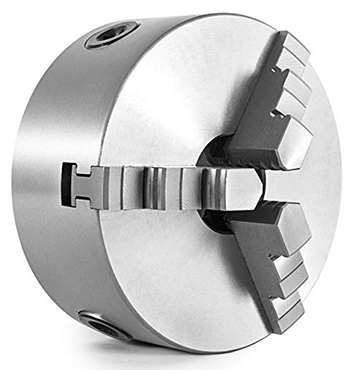

3-Х КУЛАЧКОВЫЙ ПАТРОН В комплект поставки входит токарный механический 3-х кулачковый самоцентрирующийся патрон размер 9” (дюймов). Предназначен для крепления и базирования цилиндрической заготовки в рабочей зоне. |
![]() |

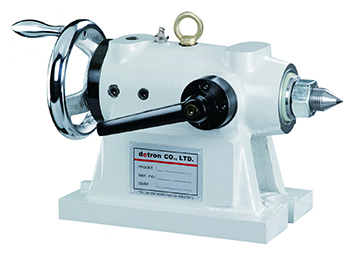

ЗАДНЯЯ БАБКА В базовой комплектации поставляется ручная задняя бабка ST-255T. Служит для фиксации и поддержки длинных заготовок в том числе сложной конфигурации. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Модель | GXA-255H | |
Диаметр рабочего стола, мм | 255 | |
Диаметр центрального отверстия, мм | 140H7 | |
Сквозное отверстие, мм | 100 | |
Высота центра, мм | 190 | |
Ширина Т-образного паза, мм | 12H7 | |
Ширина ползуна, мм | 18 * | |
Тип тормоза и усилие, Тип / МПа | Гидравл. / 5,0 | |
Передаточное число | 1 : 120 | |
Сила зажима, Н*м | 900 | |
Макс. скорость рабочего стола, мин-1 | 22,2 | |
Разрешение град, ° | 0,001 | |
Точность индексации, сек | 15 | |
Повторяемость, сек | 6 | |
Допустимая нагрузка на стол: | ||
В вертикальном положении, кг | 150 | |
В горизонтальном положении, кг | 300 | |
С задней бабкой, кг | 300 | |
Допустимая нагрузка (при зажиме рабочего стола): | ||
F, Н |
![]() |
20 000 |
F x L, Н*м |
![]() |
1700 |
F x L, Н*м |
![]() |
900 |
Допустимый крутящий момент, Н*м |
![]() |
550 |
Вес нетто (без серво двигателя) / с серводвигателем, кг | 114 / 251 |
