Кол-во осей: 3 - 5 шт.
Мощность насоса: 29 кВт
Исполнение: портального типа
НАЗНАЧЕНИЕ:
Оснащенный 5 интерполированными осями и цифровыми бесщеточными двигателями, WATER 5 способен обеспечить быструю и точную резку практически любого материала.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Данный станок нашел широкое применение на предприятиях камнеобрабатывающей индустрии малой, средней и большой мощности в качестве станка для раскроя слэбов и изготовления сложных элементов, таких как, например, мозаичные панно и полы.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

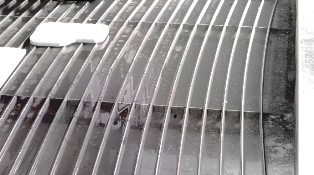

  | РАБОЧИЙ СТОЛ-ВАННАЯ Резервуар для воды построен со сварной стальной конструкцией. Все детали, контактирующие с водой, выполнены из нержавеющей стали сечением толщиной 8 мм и повышенной износостойкостью. Стол-ванна оснащен стальными пластинами размерами 50 x 5 x 2200 с расстоянием между ними 70 мм. Форма пластины “тип S” для предотвращения обратной промывки.

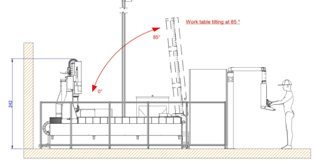

По желанию заказчика рабочий стол может быть снабжен функцией наклона до 85°. Эта функция особенно полезна, так как позволяет легко загружать плиты, для которых требуется особая осторожность при перемещении. |

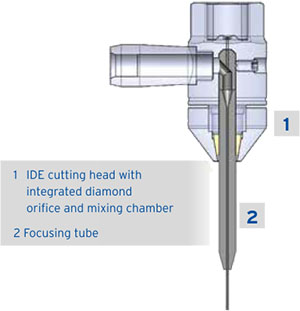

 | РЕЖУЩАЯ ГОЛОВКА С помощью режущих головок ACTIVE IDE II компания KMT WATERJET SYSTEMS разработала абразивные режущие головки в сборе, которые обеспечивают наилучшую эффективность за счет использования компонентов с длительным сроком службы. Таким образом, усилия по техническому обслуживанию могут быть сокращены, а время работы увеличено. |

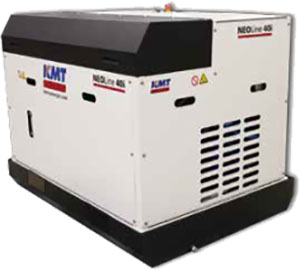

 | НАСОС ВЫСОКОГО ДАВЛЕНИЯ Насос высокого давления NEOLINE NL-I 40 оснащен проверенной и надежной технологией SSEC-усилителя KMT. Это идеальное решение для всех, кто ищет решение для гидроабразивной резки. Поскольку интенсификатор содержит лишь небольшое количество изнашиваемых деталей, эксплуатационные расходы остаются низкими по сравнению с обычными насосами. Кроме того, выдающейся экономичности насоса способствует длительный срок службы компонентов, подверженных износу. Таким образом, практически исключаются дорогостоящие простои
|

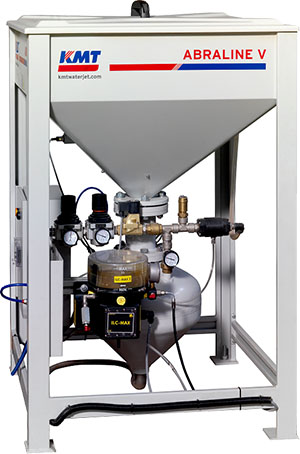

 | СИСТЕМА ПОДАЧИ АБРАЗИВА Система перекачки АБРАЛИНА состоит из большого силоса для абразива и меньшего резервуара, который находится непосредственно под ним. Этот сосуд содержит абразивный песок, находящийся под давлением сжатого воздуха. Соединенный гибкий шланг направляет абразив непосредственно к системе дозирования абразива каждой режущей головки. Кроме того, система имеет шкаф управления с управляющим реле, которое непрерывно контролирует рабочие состояния и передает соответствующие сигналы в пневматическую систему и контрольные огни. Технические параметры: Емкость 215 литр. Система подачи подает режущую головку с постоянным дозированным количеством абразива. Без этой контролируемой подачи смешивающая камера для абразива, воздуха и воды засорилась бы. С помощью питающей линии это эффективно предотвращается. Он подает дозированный поток абразива с помощью сжатого воздуха в передаточный бак объемом 0,8 литра. В основании резервуара абразив собирается на дозирующем и передаточном круге, скорость вращения которого определяет скорость подачи к режущей головке. |
 | СИСТЕМА УПРАВЛЕНИЯ СТАНКОМ
|

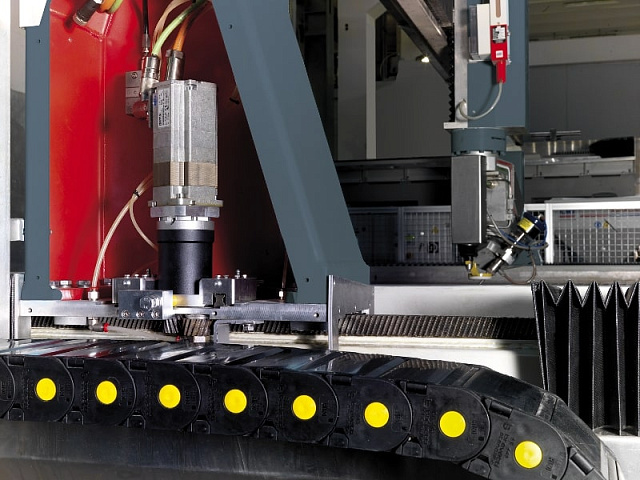

| ОСОБЕННОСТИ СТРУКТУРЫ МОСТА Перемещения по всем осям происходят по линейным призматическим направляющим с рециркуляционными шарикоподшипниками по прецизионным реечным передачам (оси Х-Y), в то время как по оси Z перемещение происходит за счет использования предварительно нагруженной передачи винт-гайка. Перемещение по осям осуществляется бесщеточными двигателями, а измерение контроллируется цифровыми энкодерами, установленными непосредственно на валу двигателя. Вся система перемещения по осям защищена сильфоном.
| |
| АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Эта машина оснащена централизованной системой смазки, приводимой в действие числовым программным управлением для автоматической смазки всех движущихся частей машины. | |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ EASYSTONE WATERJET
| |
