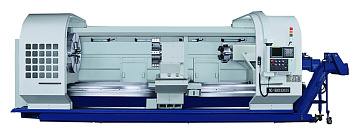

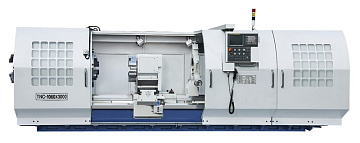

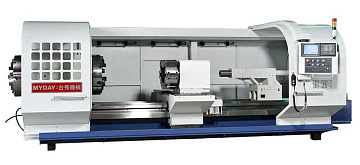

Трубонарезные станки с ЧПУ MYDAY. Серия TNC

Трубонарезные станки с ЧПУ MYDAY. Серия TNC

Производитель: MYDAY

Страна: Тайвань
Ø. обр.: 960 - 2500 мм

РМЦ: 2000 - 9000 мм

Мощность: 15 - 45 кВт

Вес: 8500 - 64 000 кг

Компрессоры

Связь с ведущим специалистом 8 800 1000 111

Узнать цену Заявка на лизинг

Узнать цену

Вы выбрали: Трубонарезные станки с ЧПУ MYDAY. Серия TNC

Заказать лизинговый расчёт

Вы выбрали: Трубонарезные станки с ЧПУ MYDAY. Серия TNC

Подобрать аналог

Вы выбрали: Трубонарезные станки с ЧПУ MYDAY. Серия TNC

Сервис

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
ХАРАКТЕРИСТИКИ
ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Трубонарезной станок MYDAY серии TNC – это специальное оборудование, предназначенное для обработки торцов труб различной длины, сечения и диаметра, всевозможных деталей трубных соединений, а также нарезки резьбы.

Кроме того, трубонарезные станки могут быть использованы в качестве обычных токарных станков для выполнения операций расточки и обработки внешних цилиндрических и конусных поверхностей. Оснащение трубонарезных станков надежной системой ЧПУ позволяет проводить обработку деталей с самой высокой степенью точности. Такие станки обычно используют для токарной обработки труб и деталей трубных соединений с диаметром от 156 до 360 мм, в том числе и нарезания метрической, дюймовой, модульной и питчевых резьб.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Трубонарезной станок можно увидеть в основном в нефтегазовой, горнодобывающей отраслях, где его используют для изготовления и ремонта труб и деталей трубных соединений. Укомплектовать станки можно различными приспособлениями, благодаря которым можно обрабатывать различные поверхности и заготовки.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМЫ ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Особенностью станка является его многопоточность и возможность точения на обоих концах длинных труб. Для лучшего зажима заготовки применяется задняя бабка с пинолью.
Все конструктивные особенности станка продиктованы требованиями нефтяной и газовой промышленности к трубопроводному оборудованию и оснастке. Поэтому на этих станках может производиться полная обработка деталей - как по наружному, так и по внутреннему диаметру. Эта концепция разрабатывалась целенаправленно с учетом возможности полной обработки всех наиболее распространенных типов резьб трубных соединений по стандартам API и ГОСТ.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

	СИСТЕМА ЧПУ FANUC 0I-TD Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.
	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Автоматическая система обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка время впрыска по таймеру или заданному интервалу времени.
	СИСТЕМА ПОДАЧИ СОЖ Необходима для охлаждения зоны резания. Позволяет продлить срок службы режущего инструмента, обеспечивая эффективный отвод тепла от заготовки и удаляя стружку из зоны контакта инструмента с заготовкой. В качестве охлаждающей жидкости используются специальные эмульсии, масла или вода, в зависимости от типа обрабатываемого материала.
	ЗАЩИТНОЕ ОГРАЖДЕНИЕ ЗОНЫ ОБРАБОТКИ С ДВУМЯ ДВЕРЬМИ Подвижные защитные ограждения представляют собой устройства, закрывающие доступ в рабочую зону (например, сдвижные двери) при работающем механизме (шпинделе). Доступ в рабочую зону возможен только при неработающем механизме. Если защитное ограждение не установлено на постоянное место или не зафиксировано, включение механизма невозможно из-за блокировочного устройства.
	РУЧНАЯ ЗАДНЯЯ БАБКА Ручное перемещение корпуса с гидравлическим привода пиноли. В пиноли задней бабки может быть установлен центр для поддержки обрабатываемой заготовки или осевой режущий инструмент (сверло, развертка и т.п.) для обработки центрального отверстия в заготовке, закрепленной в патроне. Задняя бабка перемещается по направляющим станка вручную. Имеется возможность установки автоматической задней бабки (опциональное оснащение).
	ОСВЕЩЕНИЕ ЗОНЫ ОБРАБОТКИ Облегчает визуальный контроль за обработкой и наладку станка. На данный момент устанавливается LED-светильник с высокой степенью освещения и низким энергопотреблением. Осветительный элемент надежно защищен специальным пластиком стойким к механическим повреждениям и умеренно-агрессивным средам.
	РЕГУЛИРОВОЧНЫЕ БОЛТЫ И ОПОРЫ Позволяют выровнять станок без заливки специального фундамента, но в любом случае подразумевают наличие ровного пола. Опоры поставляются комплектом, достаточным для выставления оптимального уровня станка. Изготавливаются из высокопрочных сталей или марок чугуна, устойчивых к вибрациям и рассчитанных на массу оборудования, с учётом динамических нагрузок во время работы самого станка.
	ИНСТРУМЕНТАЛЬНЫЙ ЯЩИК С НАБОРОМ ИНСТРУМЕНТОВ ДЛЯ ОБСЛУЖИВАНИЯ СТАНКА Представляет собой набор инструментов и ЗИП для обслуживания станка: ключи, отвертки, плоскогубцы, прокладки, запасные шайбы и т.д. Состав набора зависит от комплектации и назначения оборудования.
	КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ Предназначены для удаления металлической стружки из-под станка. В этих конвейерах применяется специальная стальная лента, состоящая из пластин, соединенных надежными шарнирами, благодаря чему даже самая мелкая стружка надежно перемещается, а остатки СОЖ стекают в поддон. К тому же стальная лента является гарантом долгой и надежной службы конвейера.
	ТРАНСФОРМАТОР Все станки MYDAY комплектуются трансформаторами. Трансформатор служит для понижения напряжения переменного тока с 380 B до 220 B.
	ТЕПЛООБМЕННИК ЭЛЕКТРОШКАФА Теплообменник электрошкафа обеспечивает достаточное охлаждение воздуха электрических компонентов установленных вне рабочей зоны станка. Вентилятор с фильтром направляет прохладный отфильтрованный наружный воздух во внутреннее пространство электрического шкафа. При этом незначительно повышается внутреннее давление, что предотвращает попадание пыли в корпус, тем сама обеспечивая дополнительную защиту электроники.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

	ВРАЩАЮЩАЯСЯ ПИНОЛЬ ЗАДНЕЙ БАБКИ Вращающаяся пиноль предназначена для создания дополнительной опоры при обработке заготовок большой длины. С её помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз. Во вращающуюся пиноль может быть установлен трёх кулачковый патрон или центр.
	3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН Предназначен для закрепления и обработки заготовок круглой и шестигранной формы на станках с ЧПУ и обрабатывающих центрах. Гидравлические токарные патроны способны сократить время рабочего на 50 - 70 %, так как для замены заготовок не надо пользоваться ручными ключами, а достаточно один раз настроить силу зажима заготовки.
	ДВОЙНОЙ ПАТРОН Предназначен для крепления больших диаметров и длин заготовок, например трубами большой длины (3-6 метров). В стандартной комплектации только для старших моделей (от TNC-1060).
	ГИДРАВЛИЧЕСКАЯ 8-ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВКА Станок может быть оснащен 8-ми позиционной гидравлической револьверной головкой с временем индексации между соседними позициями 0,8 секунды. Гидравлический привод индексации. Данная конструкция револьверной головки отличается высокой надежностью, долговечностью и простотой обслуживания. Вращение диска осуществляется как по часовой стрелке, так и против часовой стрелки, по кратчайшему пути к следующему инструменту, который будет осуществлять следующую операцию обработки заготовки.
	ГИДРАВЛИЧЕСКИЙ 4-Х ПОЗИЦИОННЫЙ РЕЗЦЕДЕРЖАТЕЛЬ В стандартном исполнении используется ручной резцедержатель, установленный на жестком основании. Как опция резцедержатель может оснащаться электроприводом 375 Вт, создающим усилие зажима до 1000 кг. Время смены инструмента в этом случае составляет 2 секунды. Поворот резцедержателя осуществляется без подъема и опускания, что позволяет сохранить точность позиционирования инструмента и предотвращает попадание СОЖ и стружки в подвижные части.
	MPG РУЧНОЙ ПУЛЬТ УПРАВЛЕНИЯ Предназначены для ручного управления станком ЧПУ не прибегая к управлению с панели оператора. При помощи пульта управления, оператор станка ЧПУ может изменить положение осей, изменить скорость подачи, настроить работу шпинделя, выставить "0" и выполнить другие операции находясь в непосредственной близости от заготовки.
	НЕПОДВИЖНЫЙ И ПОДВИЖНЫЙ ЛЮНЕТЫ Обработка тонких и длинных валов осуществляется при помощи подвижных либо неподвижных люнетов для токарных станков. Неподвижная оснастка устанавливается и фиксируется на направляющих станка, подвижная может монтироваться на суппорте (а именно на его каретке). Люнеты подвижного вида считаются более прогрессивными и эффективными. Данные приспособления для токарных станков идеально подходят для точения заготовок большой длины.

Модель	TNC-960	TNC-1060	TNC-1200	TNC-1400
Ø обработки над станиной, мм	960	1060	1200	1400
Ø обработки над суппортом, мм	560	660	740	940
Макс. частота вращения шпинделя, об/мин	800	600	600	400
Мощность двигателя, кВт	15	15	30	30
Количество инструментальных позиций	6	6	6	6

Модель	TNC-1600	TNC-1800	TNC-2000	TNC-2500
Ø обработки над станиной, мм	1600	1800	2000	2500
Ø обработки над суппортом, мм	1140	1250	1440	1920
Макс. частота вращения шпинделя, об/мин	400	460	460	460
Мощность двигателя, кВт	30	45	45	45
Количество инструментальных позиций	6	6	6	6
