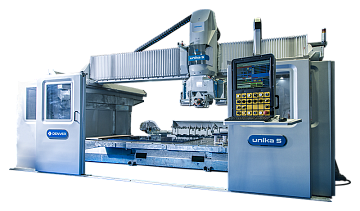

Обрабатывающий центр по камню DENVER Unika 5 HT

СТАЛЬНАЯ РАМА С РЕБРАМИ ЖЕСТКОСТИ

Стальной каркас из нормализованной стали с ребрами жесткости, прошедший пескоструйную обработку, антикоррозийную грунтовку, покрытый двухслойным эпоксидным покрытием.

РАБОЧИЕ СТОЛЫ

Рабочие столы в кол-ве 2 шт. изготовлены из горячей оцинкованной стали с ребрами жесткости.

• Гидравлический подъемный стол в поз. 1. Размер стола 3500 х 2000 мм.
• Алюминиевый стол с вакуумными присосками в поз. 2. Поставляется в комплекте с вакуумным насосом 25 м3/ч, 14 присосок двойного крепления Ø 160 мм, 6 присосок Ø 120 мм. Высота вакуумных присосок - 190 мм. Размер стола 3500 x 2000 мм.

ЭЛЕКТРОШПИНДЕЛЬ

Мощный электрошпиндель с жидкостным охлаждением мощностью 29,3 л.с. / 21,6 кВт (S6) с регулируемой скоростью вращения шпинделя до 10 000 об/мин и соединением ISO 40 для автоматической смены инструмента.

ВРАЩЕНИЕ РАБОЧЕЙ ГОЛОВЫ

Приводимая в действие ось вращения рабочей головы с диапазоном 0 - 360°, интерполированная с осями X, Y, Z, C и A (при приводе от двигателя).

НАКЛОН РАБОЧЕЙ ГОЛОВЫ

Приводимый в действие автоматический наклон диска до 90 позволяет установить угол резки быстро и без любого ручного вмешательства.

Очень полезная функция для облегчения и ускорения сложных циклов резки.

АВТОМАТИЧЕСКИЙ МАГАЗИН ИНСТРУМЕНТА

Автоматический магазин смены инструмента доступен в зоне резания с 27 позициями для конусов ISO40 MAS-ARC и двумя позициями для режущего диска макс. Ø 625 мм.

X-MOTION ВАКУУМНОЕ ПОГРУЗОЧНО-РАЗГРУЗОЧНОЕ УСТРОЙСТВО

Запатентованная вакуумная погрузочно- разгрузочная система для оптимальной укладки отрезанных кусков. Этот вакуумный агрегат специально разработан для переноса заготовок на рабочем столе, освобождая оператора от ручного обращения с ними на протяжении всего цикла резки (например, дистанцируя детали для выполнения поперечных разрезов и предотвращения вмятин лезвия на секциях сляба).

Блок управляется независимым вакуумным насосом с каждым из захватов 2x3, разделяемых с помощью программного обеспечения, чтобы поднять любую деталь независимо от ее формы. Это устройство значительно повышает производительность машины, обеспечивая максимальную интеграцию цикла и превосходный комфорт и безопасность работы оператора.

ТОЛЩИНОМЕР

Механический сенсорный зонд в комплекте с управляющим программным обеспечением для определения толщины плиты.

Функция: рекомендуется, когда толщина плиты неравномерна, чтобы обеспечить безупречное профилирование кромок, а также гравировку на поверхности и резьбу.

ДАТЧИК ИЗМЕРЕНИЯ ИНСТРУМЕНТА

Автоматический сенсорный зонд для определения диаметра пилы в комплекте с управляющим программным обеспечением.

ЛАЗЕРНЫЙ УКАЗАТЕЛЬ РЕЗКИ

Расположен на кожухе диска для индикации линии разреза.

ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ПОЗИЦИОНИРОВАНИЯ

Лазерная точка для облегчения определения местоположения и хранения исходного положения и размеров заготовки, а также полигональных шаблонов с прямыми линиями.

ТЕХНОЛОГИЯ X - DRIVE

X DRIVE - это технология для 5-осевых станков. Она использует вилку поддержки мотора высокой жесткости и прецизионные зубчатые безлюфтовые редукторы.

Эта технология управляется чрезвычайно передовым программным обеспечением под названием TOOL CENTER POINT, которое просто и непрерывно управляет движениями инструмента, обеспечивая предельную точность и быстрое позиционирование, обеспечивая отличную отделку с меньшим количеством проходов.

ОБОРУДОВАНИЕ

Машина оснащена блоком ЧПУ OSAI Open Series с системой Ethercat и технологией цифрового управления осями. Интерфейс ПК с 64 битами, операционная система Windows 10 с USB-портом, сетевая плата, мышь и клавиатура.

Поддерживает удаленное взаимодействие с соединением Телесервиса. Машина оснащена главным блоком управления с 21- дюймовым сенсорным монитором и клавиатурой на поворотном подвесном кронштейне, а также ведомым блоком управления на колесном шкафу с 21-дюймовым сенсорным монитором.

ПРОГРАММА DDX EASYSTONE

• CAD-CAM в единой среде;
• Импорт файлов DXF;
• Управление несколькими слябами;
• Управление вакуумным манипулятором;
• Автоматическая раскладка;
• 3-осевое фрезерование, профилирование и сверление;
• Операции резки с 3-осевым диском;
• 3-осевое управление зондом;
• Моделирование траектории движения инструмента;
• Интерполяция до 4 осей, с возможной 5-й осью позиционирования;
• Контроллер процесса для просмотра параметров обработки в режиме реального времени.

ПРОИЗВОДИТЕЛЬНОСТЬ

Эксклюзивный пакет решений, разработанный компанией DENVER для линейки мостовых пил обеспечивает превосходную жесткость балки, скорость резания, снижение технического обслуживания и дополнительный срок службы благодаря:

• Централизованной системе смазки.
• Мостовые балке, выполненной из нормализованной стали, которую подвергли механической обработке за одну установку для достижения максимальной точности.
• Запатентованной системе соединения предварительно нагруженных пружин и реечной передачи.
• Предварительная обработка для предотвращения ржавчины с двухслойным эпоксидным покрытием.

ОСЬ X

Поперечное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим типа “ласточкин хвост”. Максимальное перемещение составляет 3700 мм. Скорость перемещения составляет 0 - 25 м/мин.

ОСЬ Y

Продольное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим. Максимальное перемещение составляет 2900 мм. Скорость перемещения составляет 0 - 25 м/мин.

ОСЬ Z

Вертикальное перемещение осуществляется с помощью шарикоподшипников по высокоточным направляющим типа “ласточкин хвост”. Максимальное перемещение составляет 700 мм. Скорость перемещения составляет 0 - 15 м/мин.

ОСЬ A

Позволяет наклонять рабочую голову на угол от -10° до +90° с динамической интерполяцией с осями X, Y, Z и С, для проведения операций, при которых необходимо перпендикулярное расположение инструмента к детали, для таких сложных операций как работа с резьбой и скульптурами.

ОСЬ C

Позволяет поворачивать головной узел на угол от -3° до +363° с динамической интерполяцией по осям X, Y, Z и А.

• LOGITOUCH работает на базе DDX;
• Простое черчение (точка к точке);
• Импорт файлов DXF;
• Управление несколькими слябами;
• 3-осевое зондирование толщины плиты и диаметра диска;
• Автоматический нестинг;
• Одиночные и множественные резы с диском;
• Моделирование траектории движения инструмента с визуализацией станка, плиты, диска, фрезы и, если установлен, вакуумных присосок;
• Интерполяция до 5 осей;
• Контроллер процесса для контроля параметров обработки в режиме реального времени;
• Система Телесервиса для удаленной диагностики и телефонной поддержки;
• Сервисные ключи, насос для смазки, буклет с инструкциями.

ПО для работы с вакуумными присосками.

ПО для управления свободным фрезерованием на заготовке.

ПО для обработки блоков и молдингов диском.

Функционал:

• Линейные и криволинейные молдинги с диском в вертикальном положении;
• Линейные молдинги с диском в горизонтальном положении;
• Черновые и чистовые операции в 3 осях X-Y-Z;
• Выемка и сужение блоков в 2D с помощью диска;
• Управление 3D профилями.

ПО для работы с фотокамерой.

• Импортирует файлы изображений плит для управления положением, размером, изменением цвета и зернистости;
• Преобразует изображение в CAD-файл для оптимизации раскроя макета.

Для памятников, барельефов и текстур (с USB-ключом).

• 3-осевые черновые и чистовые операции с гравировальными фрезами;
• V-образная канавка с гравировальными фрезами;
• IGES, STL, STEP, 3DM, импорт файлов изображений с интерполяцией X, Y, Z;
• С собственным USB-ключом.

Функционал:

• 2D CAD;
• Импорт файлов DXF;
• CAD-CAM в единой среде;
• Управление несколькими слябами (отображение одной или нескольких плит);
• Автоматический нестинг;
• 3-осевое фрезерование, профилирование и сверление;
• Циклы резки в 3 осях;
• Интерполяция до 4 осей, с возможной 5-й осью позиционирования;
• Контроллер процесса для просмотра параметров обработки;
• Моделирование траектории движения инструмента.

ПО для работы с вакуумными присосками (необходима установка PRO TECH DDX CAD-CAM (лицензия USB ключ интерфейс ПК).

ПО для обработки с помощью фрезы и диска, блоков, раковин, душевых поддонов, кухонных столешниц.

Функционал:

• Линейные и криволинейные молдинги с диском в вертикальном положении;
• Линейные молдинги с диском в горизонтальном положении;
• 3-х осевая интерполяция по осям (X-Y-Z) для черновой и чистовой обработки диском и фрезой;
• Выемка и сужение сплошных блоков в 2D с помощью диска;
• Управление 3D профилями;
• Управление последовательностью инструментов (кухонные столешницы, душевые поддоны, никаких барельефов, никаких текстур).

Необходима установка PRO TECH DDX CAD-CAM (лицензия USB ключ интерфейс ПК.

ПО для работы с фотокамерой.

• Импортирует файлы изображений плит для управления положением, размером, изменением цвета и зернистости;
• Преобразует изображение в CAD-файл для оптимизации раскроя макета.

Необходима установка PRO TECH DDX CAD-CAM (лицензия USB ключ интерфейс ПК.

Для памятников, барельефов и текстур.

• 3-осевые черновые и чистовые операции с резьбовыми долотами;
• V-образная канавка;
• IGES, STL, STEP, 3DM, импорт файлов изображений с интерполяцией по осям X, Y, Z.

Необходима установка PRO TECH DDX CAD-CAM (лицензия USB ключ интерфейс ПК.

Для 5 осевой машины (с лицензией программного обеспечения USB ключ.

Включает в себя PRO TECH CAD-CAM (интерфейс ПК) ПО для обработки с помощью фрезы и диска, блоков, раковин, душевых поддонов, кухонных столешниц + PRO TECH CAD-CAM (интерфейс ПК) для памятников, барельефов и текстур.

Функционал:

• 2D + 3D черчение;
• Импорт файлов DXF;
• CAD-CAM в единой среде;
• Управление несколькими плитами (отображение одной или нескольких плит);
• Автоматический нестинг;
• 3-осевое фрезерование, профилирование и сверление;
• Циклы резки с 3 - и 5-осевым диском;
• Интерполяция до 5 осей;
• Контроллер процесса для просмотра параметров обработки;
• 5-осевые черновые и чистовые операции с диском и фрезами;
• Управление последовательностью инструментов (кухонные столешницы, душевые пластины, сплошные блоки);
• 5-осевые черновые и чистовые операции с гравировальными фрезами;
• V-образные канавки;
• Памятники, барельефы и текстуры;
• IGES, STL, STEP, 3DM, импорт файлов изображений;
• Непрерывные и интерполированные (6-я ось) токарные операции;
• Моделирование траектории движения инструмента.
