Резцы Blacksmith. Серия A-GIDR

  • Производитель: BLACKSMITH     Страна: Германия
  • Пластина: A4G

  • Сервис

Связь с ведущим специалистом

+375 25 959 26 47

/

+375 25 608 44 81

Узнать цену

×

Вы выбрали: Резцы Blacksmith. Серия A-GIDR

Заказать лизинговый расчёт

×

Вы выбрали: Резцы Blacksmith. Серия A-GIDR

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования.
Информация в разделе сервис и по телефону+ 375 25 608 44 81

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Резец предназначен преимущественно для точения внутренних канавок.
Устанавливается двухсторонняя пластина A4 с 2 режущими кромками.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами.  Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Резец может устанавливаться на токарный станок через переходную втулку, статический VDI-держатель или в специальный блок, закреплённый на револьверной голове станка. Выбор любого из этих вариантов установки резца зависит от модели станка. Закрепляется резец винтами.


ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.

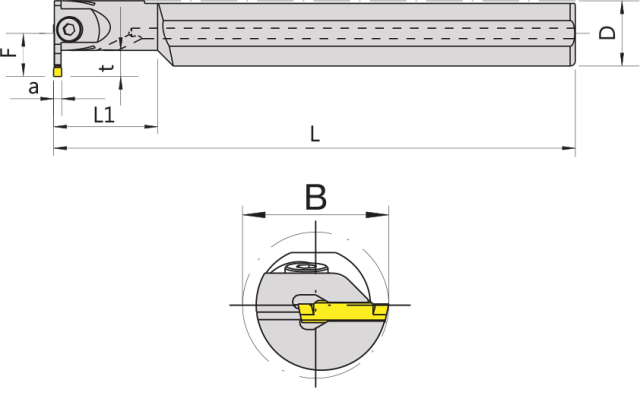

Модель B, мм D, мм L, мм L1, мм F, мм a, мм t, мм
пластина
Винт Ключ
A20R-GIDR307 23 20 200 40 13 3 7 A4G030 CSH0514 LW040
A25R-GIDR310 32 25 200 50 17 3 10 CSH0516 LW040
A32S-GIDR312 40 32 250 64 22 3 12 CSH0516 LW040
A20R-GIDR407 25 20 200 40 13 4 7 A4G040 CSH0514 LW040
A25R-GIDR410 32 25 200 50 17 4 10 CSH0516 LW040
A32S-GIDR412 40 32 250 64 22 4 12 CSH0516 LW040
A40T-GIDR416 52 40 300 80 30 4 16 CSH0520 LW040
A32S-GIDR516 44 32 250 64 26 5 16 A4G050 CSH0516 LW040
A40T-GIDR516 52 40 300 80 30 5 16 CSH0520 LW040
A40T-GIDR616 52 40 300 80 30 6 16 A4G060 CSH0520 LW040
