Резцы серии MDJNR/L (Blacksmith) модель MDJNR-2020K15

Резцы серии MDJNR/L (Blacksmith) модель MDJNR-2020K15

Код(ы) товара: МС 124055

Цена по запросу

В наличии

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Сервис: по всей РФ за 24 часа

Гарантия: 12 месяцев

Самая большая

Германия

ДатаОжидаемогоПоступления

0001-01-01T00:00:00
Пластина

DNMG 1504
Винт

LCS-619
Ключ

LW030
F - функциональная ширина, мм

25
Ширина резца, A, мм

20
Высота резца, B, мм

20
Длина резца, L, мм

125
Макс. вылет, E, мм

37
Подкладная пластина

SMD-463
Кронштейн

CP50-24
Шпилька

CS7-6030

НАЗНАЧЕНИЕ:

Резец предназначен для проходного контурного точения, снятия фаски и подрезки торца.

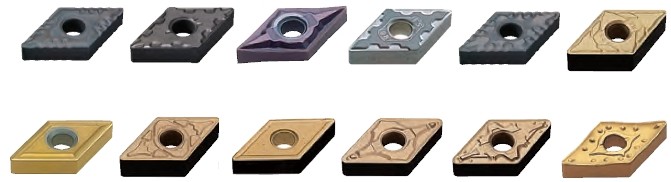

Устанавливается двухсторонняя негативная пластина DNMG без задних углов с 4 режущими кромками.

Применение Резец MDJNR/L

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Резец является металлорежущим инструментом, который устанавливается на токарных станках. Резец предназначен для срезания слоя материала с заготовки точением для придания ей необходимой формы.

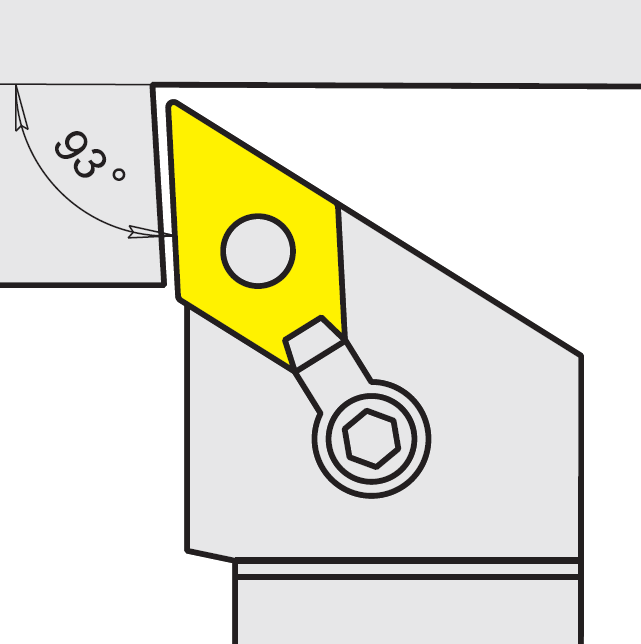

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Каждый тип резца предназначен для определённых видов токарной обработки.

На всех резцах используются сменные неперетачиваемые твёрдосплавные многогранные пластины с покрытиями и стружколомами. Пластины закрепляются на резце механически с помощью прихватов, кронштейнов или винтов - различных типов крепления.

Тип крепления пластины "M" - данный тип крепления является менее мощным, чем тип D, и применяется с негативными пластинами без задних углов преимущественно для выполнения тяжёлых черновых и получистовых токарных операций. Двойной зажим надёжно фиксирует пластину.

ДЛЯ ВЫБОРА РЕЗЦА И ПЛАСТИНЫ НЕОБХОДИМО:

1. Определить вид токарной обработки – проходное точение; подрезка торца; снятие фаски; нарезка внутренней или наружной резьбы; точение внутренних, наружных и торцевых канавок; отрезка деталей. Для некоторых разных видов токарной обработки можно использовать один резец и пластину.
2. Определить тип пластины, марку её твёрдого сплава, тип её покрытия и стружколома в зависимости от материала заготовки и типа обработки – черновой, получистовой, чистовой, финишной.
3. Определить габариты резца в зависимости от посадочных размеров на станке и размеров обрабатываемой заготовки.
4. Назначить режимы резания.
