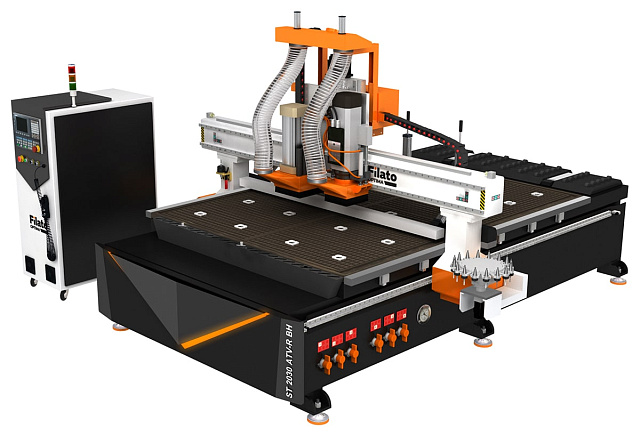

Обрабатывающий центр с ЧПУ Filato ST 2030 ATV-R BH
Код
товара: ЧП 350166
Китай
Зона обработки, мм:
X - 2100, Y - 3000, Z - 300
Шпиндель: 9,0 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: автоматическая
Вес: 2830 кг
Преимущества
- Револьверный магазин - большая высота заготовки
- Базирующие планки исключают брак при выгрузке
- Переработанный вакуумный стол
- Жесткие направляющие
- Группа присосок для загрузки листов
Модель
ST 2030 ATV-R BH
Размеры зоны обработки, мм
2100 x 3000
Мощность шпинделя, кВт
9
Максимальная частота вращения шпинделя, об/мин
24 000
Тип охлаждения шпинделя
воздушное
Тип инструментального патрона
ISO 30
Тип цанги
ER32
Система смены инструмента
автоматическая
Тип инструментального магазина
револьверный
Количество мест в магазине, шт.
12
Тип датчика калибровки инструмента
автоматический
Наличие сверлильной головы
+
Количество сверлильных шпинделей, шт.
9
Частота вращения, об/мин
2800
Мощность двигателя сверлильной группы, кВт
1,7
Высота заготовки по оси Z, мм
70
Тип рабочего стола
вакуумный
Скорость холостого хода по осям X / Y, м/мин
0 - 60
Скорость холостого хода по оси Z, м/мин
0 - 25
Скорость рабочего хода, м/мин
0 - 25
Тип передачи по осям X, Y
косозубая шестерня-рейка
Тип передачи по оси Z
ШВП
Тип электродвигателей перемещения
cервопривод
Система управления
Syntec
Наличие вакуумного насоса
-
Количество, шт.
-
Производительность вакуумного насоса, м3/ч
-
Общая производительность насосов, м3/ч
-
Мощность, кВт
-
Суммарная мощность насосов, кВт
-
Давление в пневмосистеме, Мпа
0,8
Расход сжатого воздуха, л/мин
200
Общая установленная мощность, кВт
18,25
Диаметр патрубков, мм
Ø150 x 1, Ø100 x 1
Требуемая производительность аспирационной установки, м3/ч
3000
Напряжение, В
380
Частота, Гц
50
Длина, мм
4700
Ширина, мм
3500
Высота, мм
2500
Вес, кг
2830
