Лазерная установка для ремонта штампов и пресс-форм SISMA SWA 150

НАЗНАЧЕНИЕ:

Установка предназначена для лазерной обработки (сварки, наплавки) в автоматическом и ручном режиме, для модифицирования и восстановления матриц на изделиях из нержавеющих, конструкционных, чёрных сталей, алюминия, титана, бронзы и медных сплавов.
Источником излучения в установке SWA является Nd:YAG лазер с накачкой импульсной лампой. Установка оснащена системой перемещения вдоль осей X, Y и Z, управляемой оператором с панели с джойстиком и кнопками.

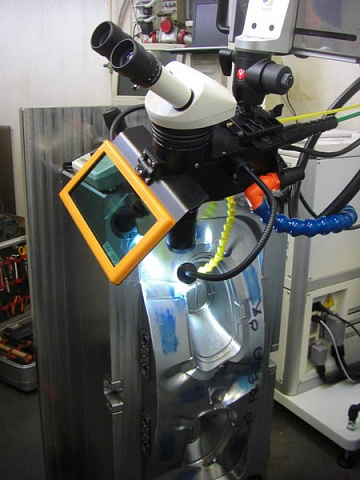

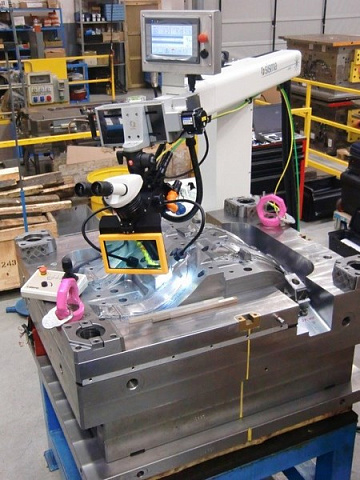

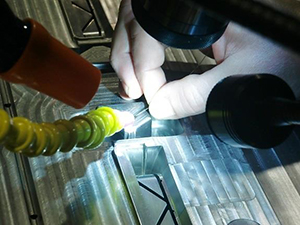

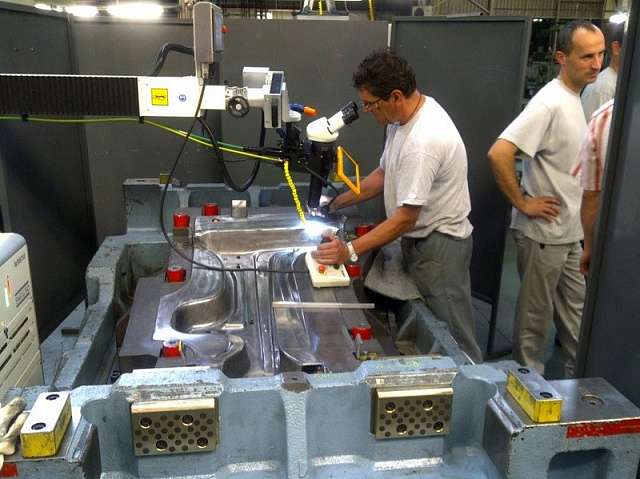

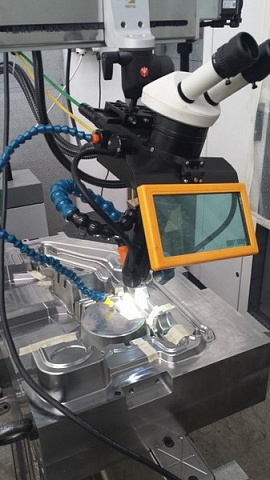

Простота эксплуатации и возможность полного визуального контроля процесса заполнения дефектов при помощи стереоскопического микроскопа делают эту технологию доступной каждому без необходимости прибегать к помощи высококвалифицированных инженеров.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

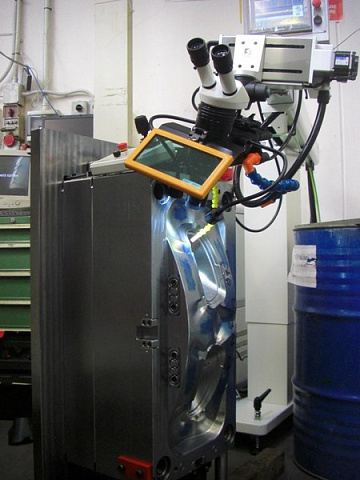

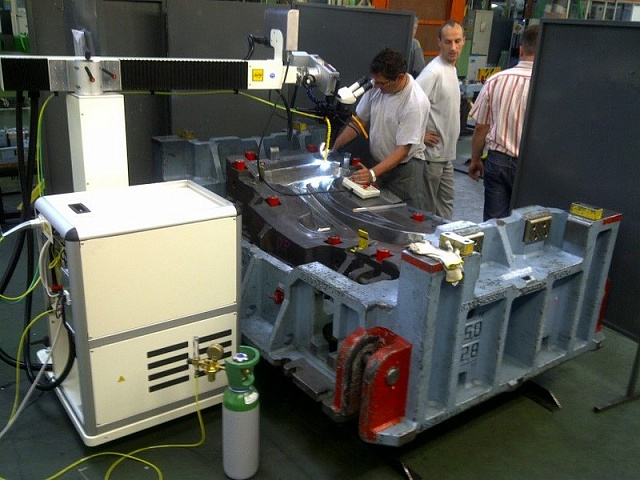

Установка SWA предназначена для сварки и восстановления как мелких, так и крупногабаритных деталей и матриц. Передача излучения лазера по волоконному световоду придает установке большую эксплуатационную гибкость без значительных потерь мощности.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

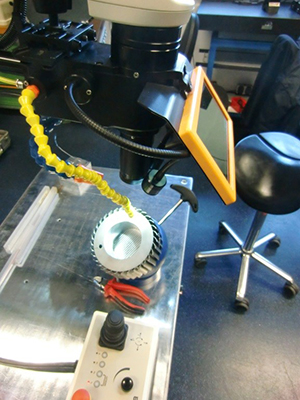

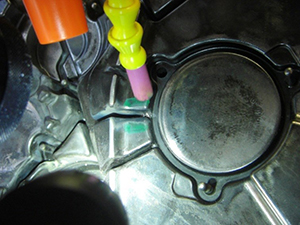

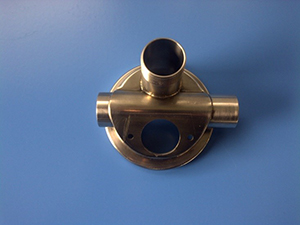

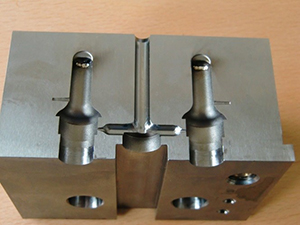

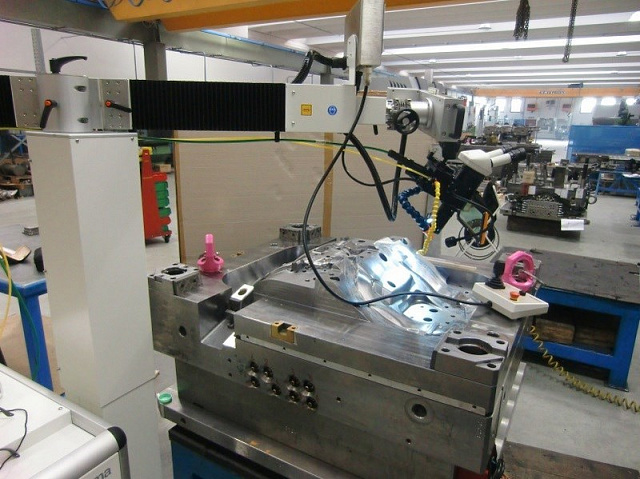

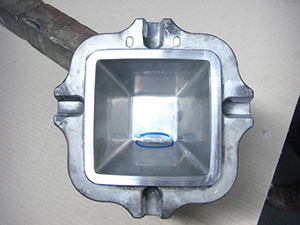

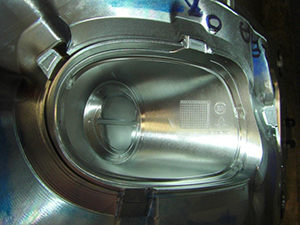

Восстановление матрицы для литья пластмасс

Восстановление матрицы для литья под давлением

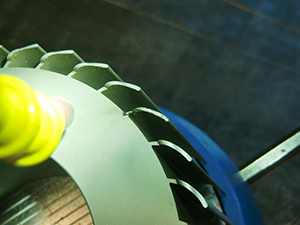

Восстановление лопаток направляющего аппарата турбины

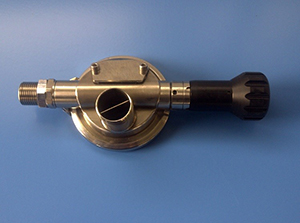

Сварка деталей, предназначенных для работы в воде

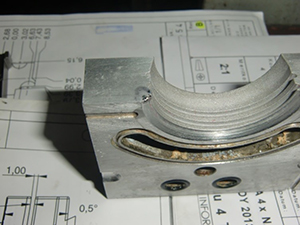

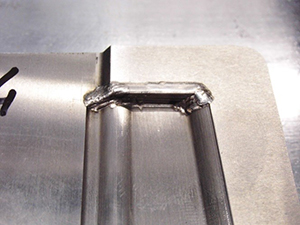

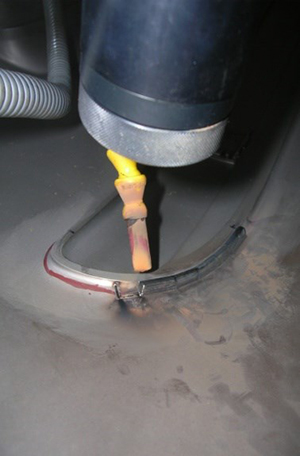

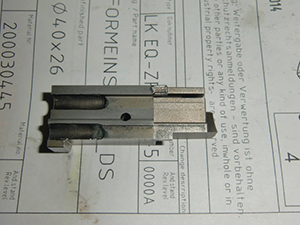

Восстановление кромок

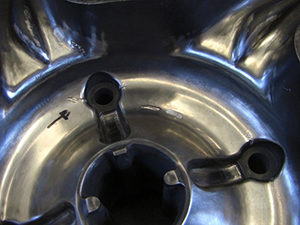

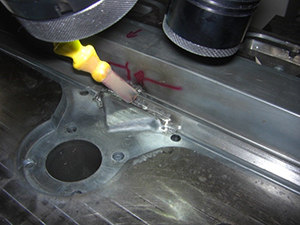

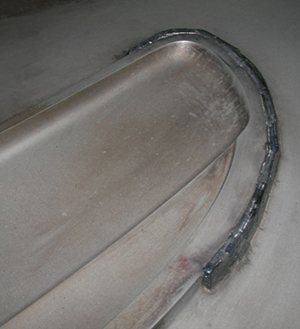

Восстановление изношенных зон различной формы

Восстановление алюминиевых деталей

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

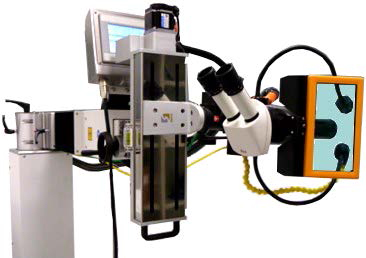

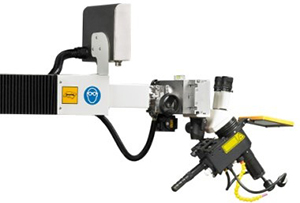

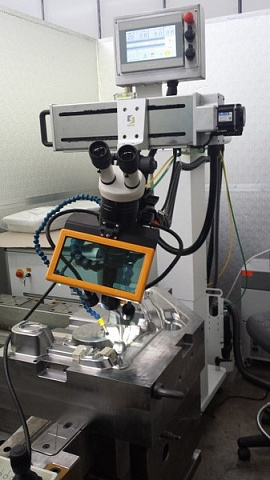

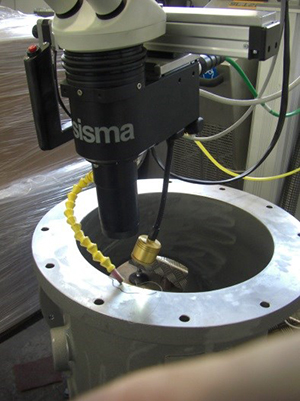

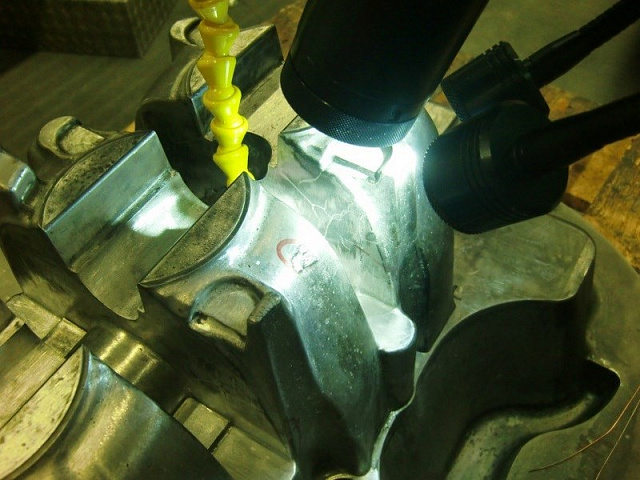

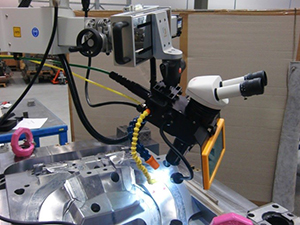

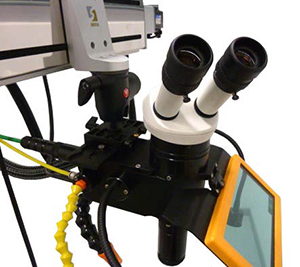

	Сварочная головка SWA Сварочная головка соединена с волоконным световодом. Волоконный световод крепится к шаровой опоре, смонтированной на оси X с перемещением 300 мм и оси Y с перемещением 150 мм. Головка оснащена: линзой F120; стереоскопическим оптическим микроскопом с увеличением 10×; вариообъективом с сервоуправлением, позволяющим оператору изменять диаметр сварочного пятна от 0,6 до 2 мм, а при использовании волоконного световода диаметром 400 мкм и ограничении средней мощности – вплоть до 0,3 мм; двумя светодиодными лампами холодного света с регулируемым положением.

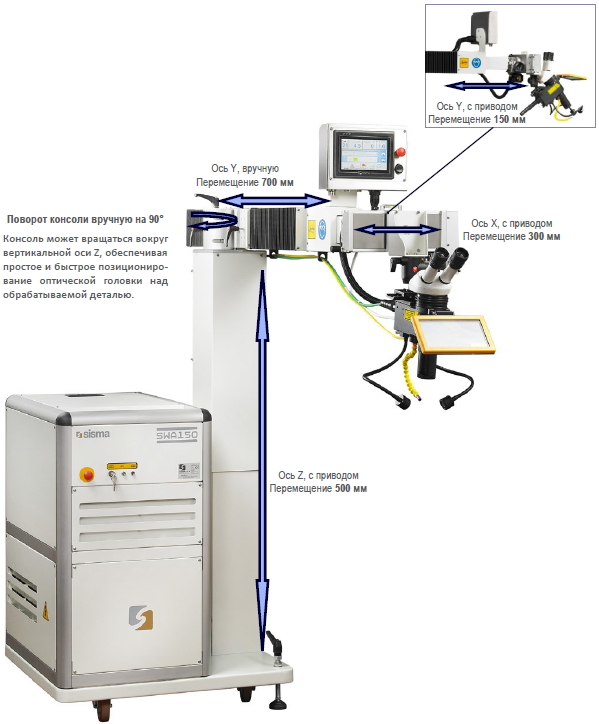

	Широкие возможности позиционирования Поворот сварочной головки на угол от 0 до 90°; Полный поворот стереоскопического микроскопа вокруг своей оси; Наклон сварочной головки на угол от 0 до 45°.
	Дисплей системы управления Цветной сенсорный дисплей служит для управления всеми параметрами работы и функциями установки, а также программами сварки. В памяти дисплея хранится до 250 программ сварки.

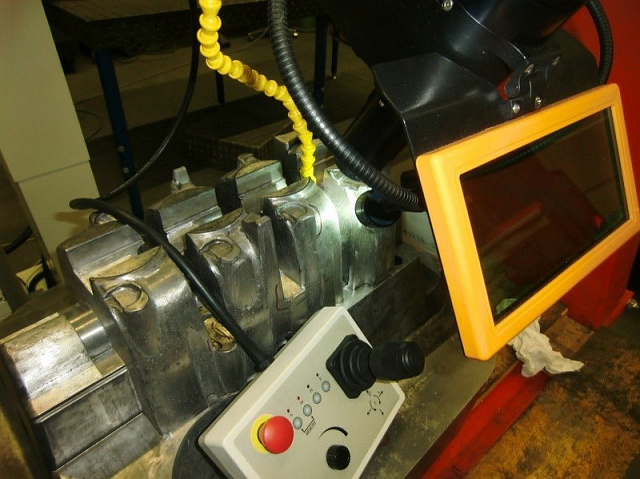

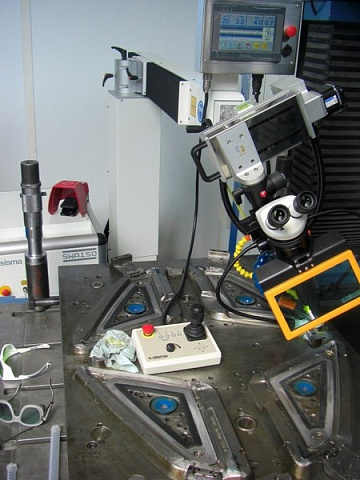

	Панель управления Панель обеспечивает возможность управления приводами движения лазерного пятна вдоль трех осей. Движением вдоль этих осей управляют три бесщеточных электродвигателя и соответствующие драйверы, что дает возможность точного позиционирования лазерного пятна и упрощает программирование движения. Таким образом, облегчается перемещение по траектории шва и кромкам. Установка оснащена МСП (микропроцессорной системой позиционирования), позволяющей определять рабочую плоскость. В этом случае при перемещении вдоль осей X и Y положение вдоль оси Z автоматически поддерживается таким, чтобы свариваемые поверхности оставались в фокальной плоскости системы. Высокая точность позиционирования дает возможность производить сварку даже по кольцевым и сложным заданным траекториям.

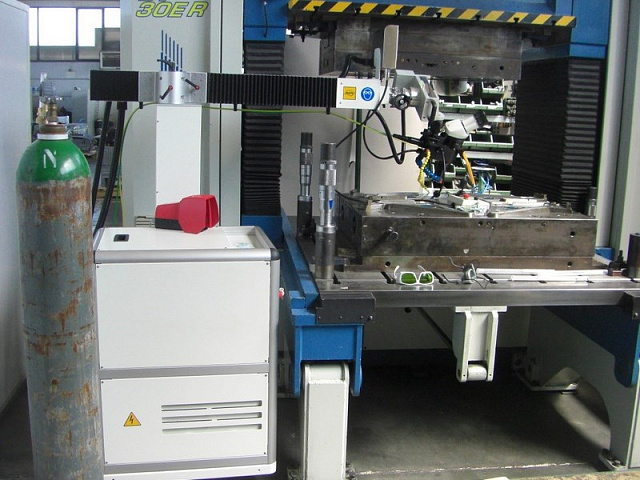

Система подачи защитного газа и удаления сварочных газов шланг для подачи рабочего газа в целях обеспечения качественной сварки без образования оксидов с управлением временем открытия до и после сварки для экономии газа; шланг для отсоса сварочных газов с синхронизированным управлением отсасывающим агрегатом (по отдельному заказу) для снижения шума и энергопотребления последнего.
Защита Оптический затвор ЖК экрана для защиты от излучения плазмы (в соответствии с международными стандартами безопасности).

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

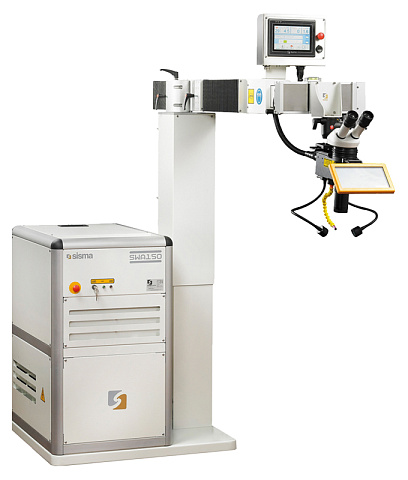

SWA – Лазерная установка для сварки и ремонта

Моторизарованная консоль для сварки и ремонта, снабженная оптической головкой с фокусом F120 и 10-кратным стереомикроскопом. Быстрый выбор/установка рабочих характеристик с помощью цветного touch-screen дисплея и памяти на 250 параметров сварки.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

	Агрегат для отсоса сварочных газов TBH с блоком предварительной очистки со сменными картриджами Оснащен блоком предварительной очистки и комбинированным фильтром, состоящим из фильтра HEPA (фильтр высокоэффективной задержки частиц) и угольного фильтра. Максимальная производительность отсасывания: 260 м3/ч. Электропитание: однофазное переменное напряжение 230 В, 50/60 Гц
	Перископическая насадка для сварочной головки Позволяет поворачивать излучение лазера в тех случаях, когда необходимо выполнение работ в трудно-доступных местах и при обработке деталей со сложной геометрией.
	Дополнительные кольца Для обеспечения возможности сварки в труднодоступных местах

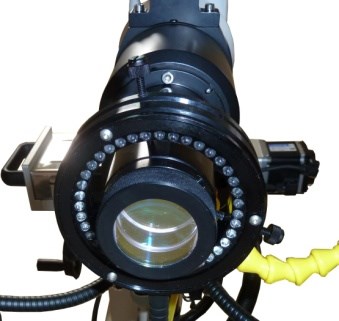

	Комплект ламп с круговым расположением светодиодов Позволяет увеличить освещение рабочей зоны обработки материала.

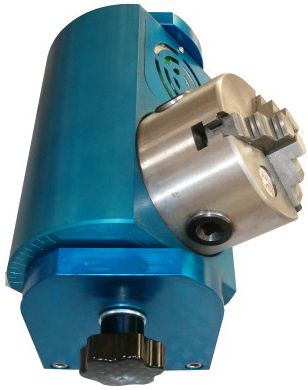

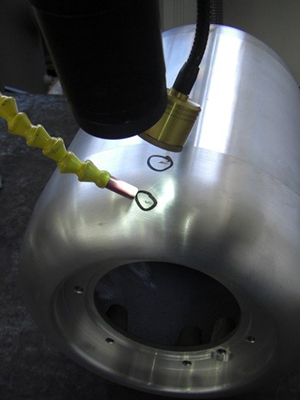

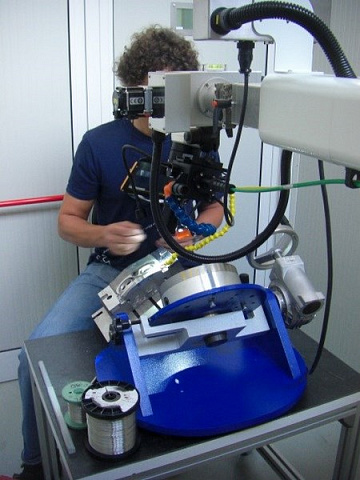

	Вращательный привод Для работы с цилиндрическими или коническими изделиями. Минимальный диаметр удерживаемой детали 2 мм. Максимальный диаметр удерживаемой детали 80 мм. Максимальная масса удерживаемой детали 5 кг. Угол наклона привода 0 – 90°.

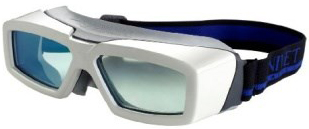

	Защитные очки Предназначены для защиты глаз оператора от прямого и рассеянного, диффузно-отраженного лазерного излучения. Диапазоне длин волн ≈ 1060 - 1070 нм.

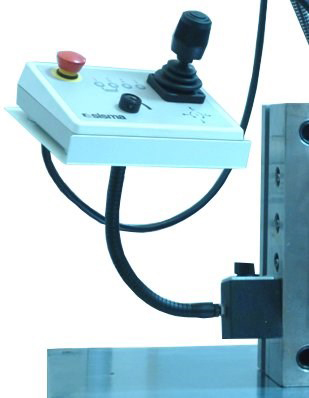

	Магнитная опора для панели управления
	Регулируемая шаровая опора с магнитной плитой Магнитный шар с возможностью крепления и поворота изделия на любой желаемый угол позволяет удобно работать с инструментальной оснасткой во время ремонта её дефектов лазерной наплавкой и при финишной шлифовальной обработки после наплавки. Диаметр шаровой опоры 158 мм Диаметр магнита 100 мм Максимальная масса 7 кг Максимальная масса при угле наклона 90° - 2 кг
	Цифровая камера Упрощает процесс визуального наблюдения за изде-лием в процессе его обработки, а значит, увеличивает эффективность работы оператора лазерной установки.
