Полуавтоматический обшивочный мост для панелей MiTek NB-2007

ОСНОВУ РАМЫ СТАНКА СОСТАВЛЯЕТ СТАЛЬНАЯ СВАРНАЯ КОНСТРУКЦИЯ

• На раме расположены редукторы с электромоторами, предназначенными для продольного и поперечного передвижения моста по форматному столу SHT, MSHT или BT. Передвижение осуществляется по стальному пути с зубчатыми рейками, расположенными на полу вдоль форматного стола.
• На поперечной балке конструкции расположена тележка для подхвата автомата для скоб. Тележка является мобильной и может передвигаться по всей длине продольного направления с помощью мотора с редуктором. На тележке расположен суппорт для подхвата автомата для скоб. Суппорт имеет пневматический подъем и колеса для поддержки перемещения по обрабатываемой поверхности.
• На перекладине моста размещен электрошкаф и воздушный резервуар для автомата для скоб.
• Пульт управления находится на стороне обслуживающего персонала.
• Два независимых автоматических скобозабивных суппорта (фиксированный + автоматически перемещаемый);
• Пневматический подъем-опускание пистолетов на каждом суппорте;
• Поперечное перемещение подвижного гвоздезабивного суппорта и продольное движение моста по зубчатым стальным направляющим при помощи редукторных электродвигателей;
• Индикация на мониторе текущего положения моста и подвижного суппорта;
• Лазерный целеуказатель на каждом суппорте;
• Специальные ролики на каждом суппорте для продольного перемещения по панели;
• Выбор шага забивания скобы изменением продольной скорости движения моста;
• Увеличенный ресивер закреплен на раме в непосредственной близости от пистолетов;
• Концевые выключатели на всех крайних положений подвижных элементов моста;

КОНСТРУКЦИЯ МОСТА

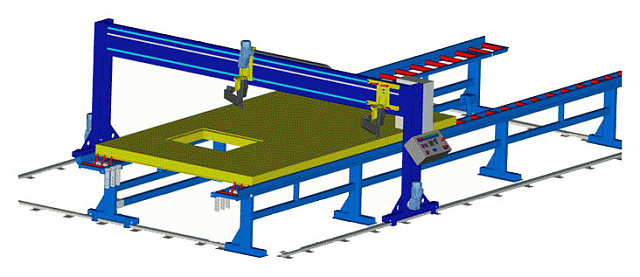

Основу конструкции составляет сварная стальная рама. Рама состоит из несущих стоек, соединенных поперечной перекладиной. Вся конструкция перемещается по зубчатым направляющим, при помощи двух редукторных электродвигателей на обеих стойках, управляемых с контрольного пульта. На перекладине расположен неподвижный вручную регулируемый забивной суппорт и зубчатые направляющие с перемещаемым забивным суппортом. Ресивер, электрошкаф и пульт управления расположены непосредственно на раме с одной стороны.

РАЗДВИЖНОЙ РОЛИКОВЫЙ СТОЛ

Обшивочный мост поставляется без какого-либо стола, так как достаточно часто используется в составе автоматических линий. При автономной работе рекомендуется установка специального раздвижного обшивочного стола. На столе установлены специальные упоры для быстрой и точной установки деталей. Он легко раздвигается по ширине панели, обеспечивает надежную фиксацию скрепляемых элементов, а также простую загрузку и разгрузку. Высота стола оптимальна для использования с обшивочным мостом.

СКОБОЗАБИВНЫЕ СУППОРТЫ

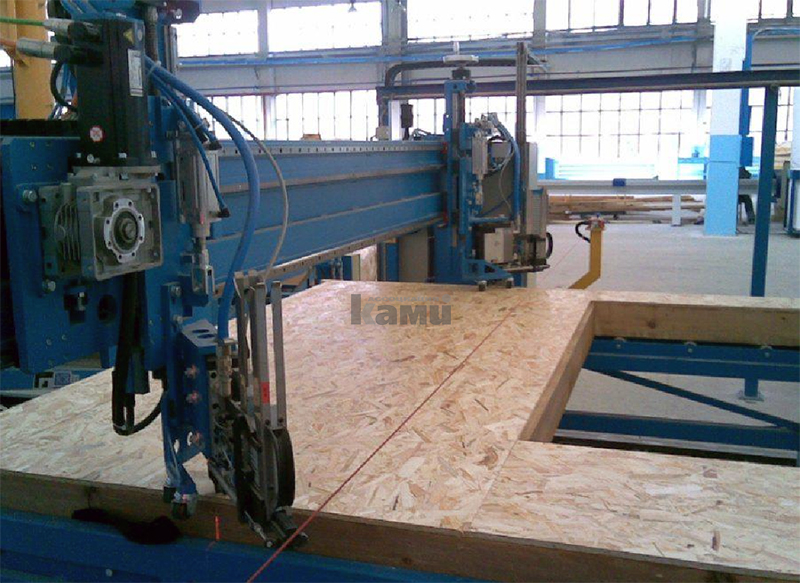

На каждом суппорте закреплены пневматические скобозабивные пистолеты, которые могут подниматься и опускаться при помощи пневматического привода. На суппортах закреплены специальные ролики для передвижения пистолетов по обшиваемой панели. Для каждого пистолета установлен лазерный целеуказатель. Режим работы и выбор рабочих пистолетов контролируется с пульта управления. Рабочая высота скобозабивных пистолетов (т.е. толщины панели) устанавливается вручную.

ПУЛЬТ УПРАВЛЕНИЯ

Пульт оснащен удобным дисплеем TouchScreen, джойстиком управления поперечного и продольного перемещения и контрольными переключателями. Для начала работы нужно выбрать нужный режим работы пистолетов, а также скорость перемещения (шаг скобы) и, используя джойстик, визуально прицелиться по лазерному целеуказателю. После чего можно запустить станок. В процессе работы на пульте будет отображена информация о состояние магазина для скоб, а также положении рамы и подвижного суппорта относительно стола.
