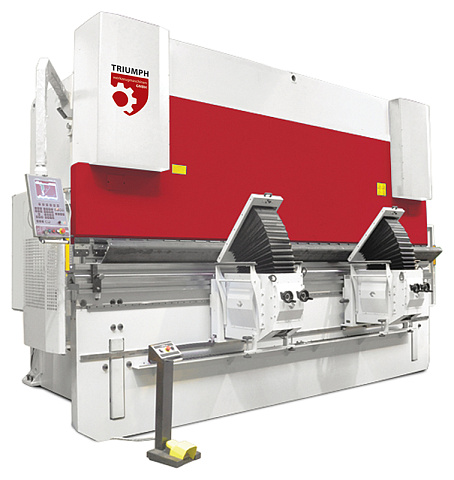

Гидравлические листогибочные прессы TRIUMPH. Серия TPB

Гидравлические листогибочные прессы TRIUMPH. Серия TPB
  • Производитель: TRIUMPH

    Страна: Германия

  • Кол-во управляемых осей: от 3

    Усилие: 40 - 600 т

    Длина гиба: 1250 - 6100 мм

Связь с ведущим специалистом 8 800 1000 111

Узнать цену

Вы выбрали: Гидравлические листогибочные прессы TRIUMPH. Серия TPB

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Гидравлические листогибочные прессы TRIUMPH. Серия TPB

Подобрать аналог

Вы выбрали: Гидравлические листогибочные прессы TRIUMPH. Серия TPB

  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Прессы серии TPB – листогибочные прессы с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличаются высокой скоростью работы и улучшенными характеристиками. Оснащены электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек. Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие. Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Гидравлические листогибочные прессы применяется для изготовления различных других деталей практически во всех отраслях экономики. В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности. Листогиб применяется для производства различных корпусов и кожухов для многих видов оборудования. Даже корпус привычного нам системного блока компьютера - это результат работы гибочного пресса, не говоря уже о множестве не заметных на первый взгляд вещах, таких как стальные ванны ( чугунные изготовляются в процессе литья), различная металлическая кухонная (и не только) посуда, корпуса многих видов светильников и многое многое другое. На каждом шагу нам встречается вещь, в производстве которой принимал участие гидравлический листогибочный пресс.

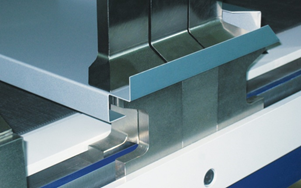

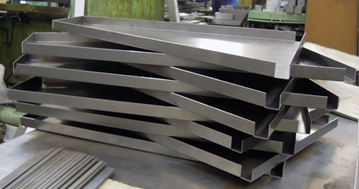

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

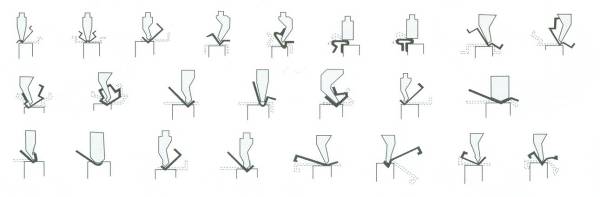

СХЕМА ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

БЫСТРЫЕ И ТОЧНЫЕ ПЕРЕМЕЩЕНИЯ

ВЫСОКОЕ КАЧЕСТВО ИСПОЛНЕНИЯ

ВЫСОКОЕ КАЧЕСТВО КОМПЛЕКТУЮЩИХ

СЕРВИСНАЯ ПОДДЕРЖКА

Выезд сервисного инженера в течение 48 часов.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

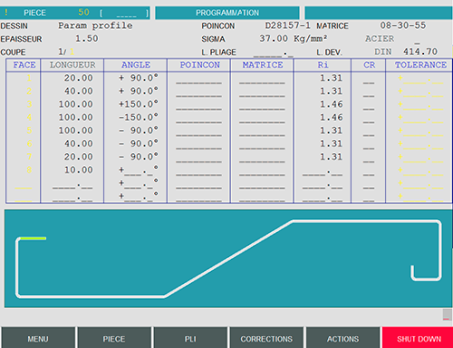

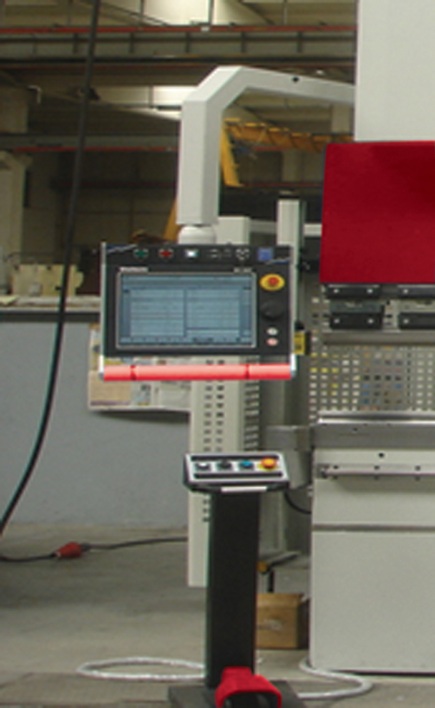

ЧПУ ESA 630: КОНТРОЛЬ ОСЕЙ X,Y1,Y2,К

2D-графика, 10" сенсорный дисплей.

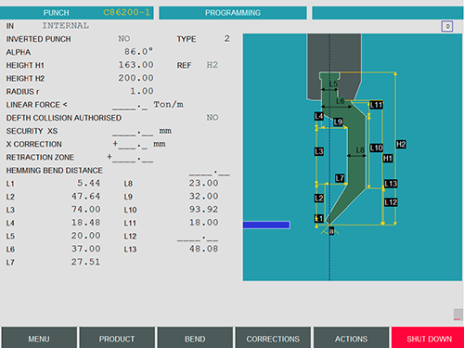

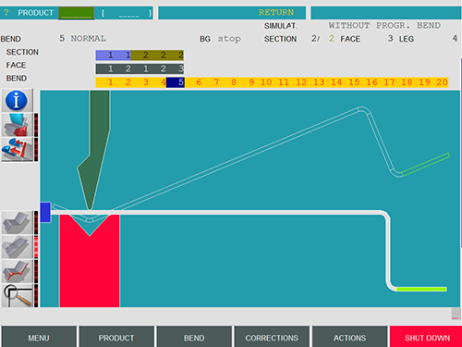

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Cимуляция процесса гибки.

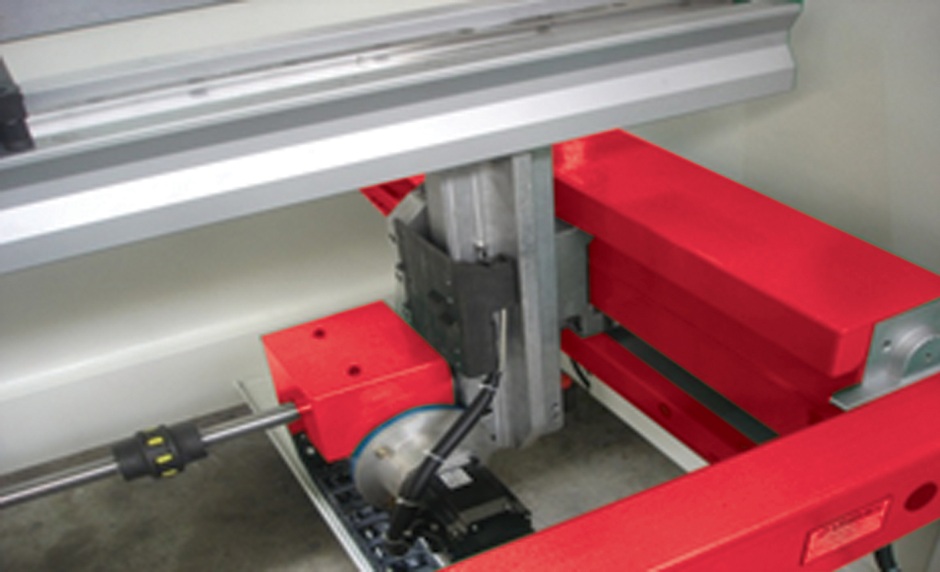

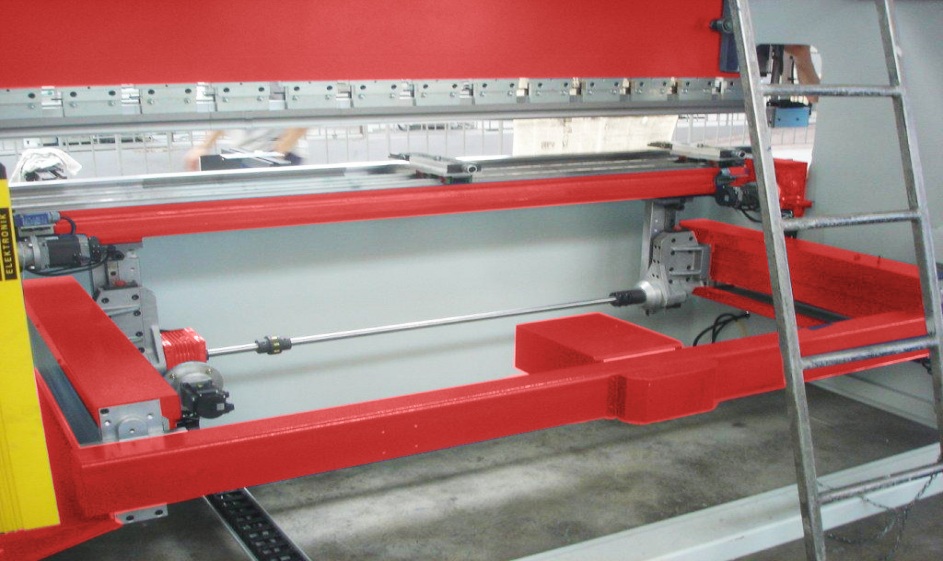

МОТОРИЗИРОВАННЫЙ ЖЁСТКИЙ ЗАДНИЙ УПОР UNIMEC (ИТАЛИЯ)

С перемещением 750 мм при помощи ШВП.

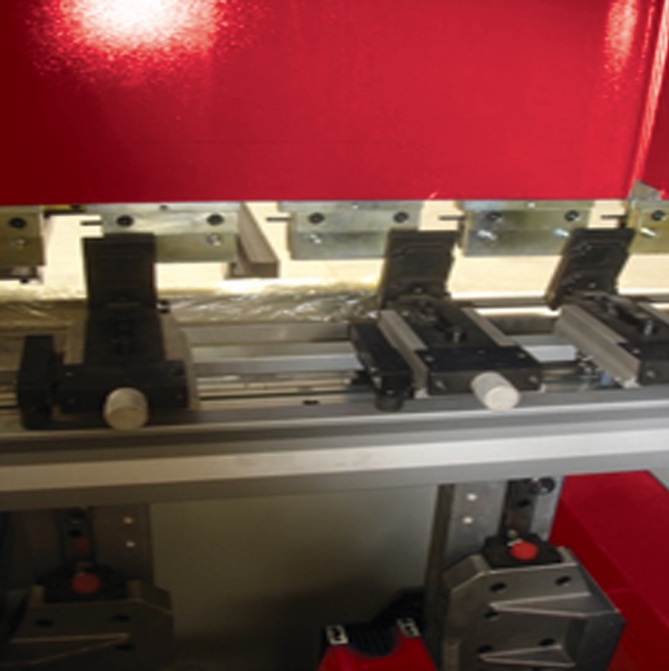

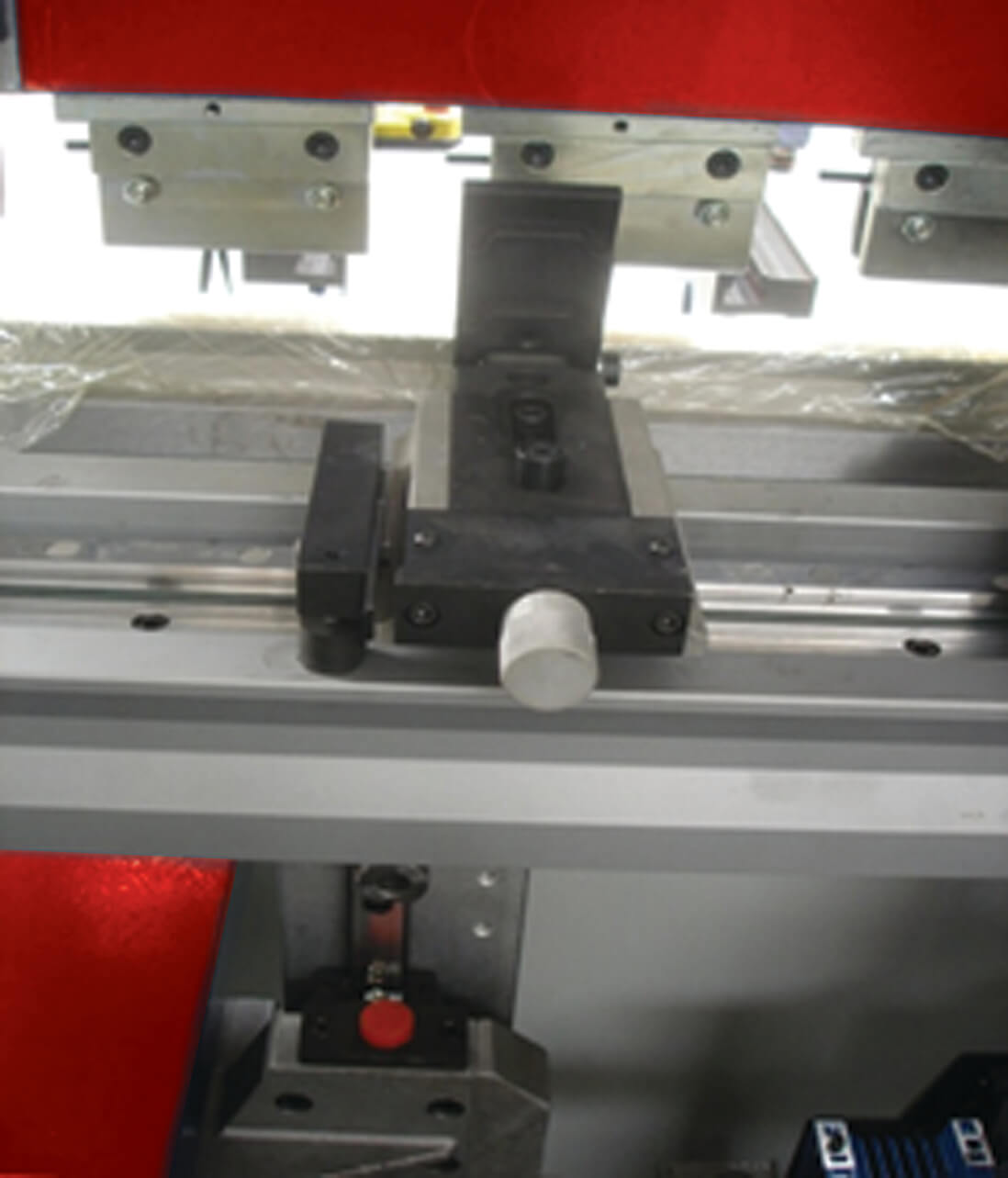

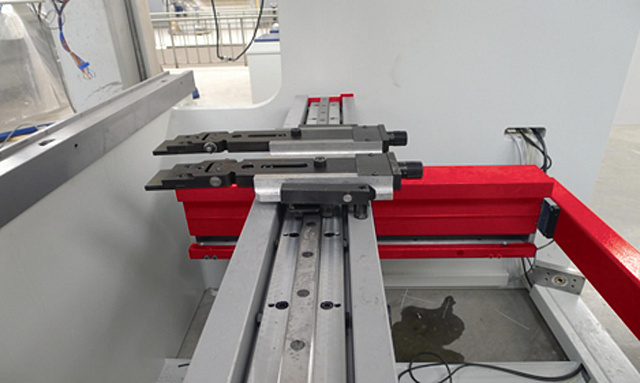

2 ПАЛЬЦА ЗАДНЕГО УПОРА

С ручным перемещением по осям Z, R и точной настройкой параллельности.

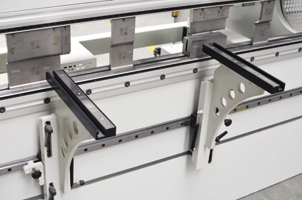

2 ПОДВИЖНЫХ ПЕРЕДНИХ СУППОРТА

Регулируемых по ширине и высоте.

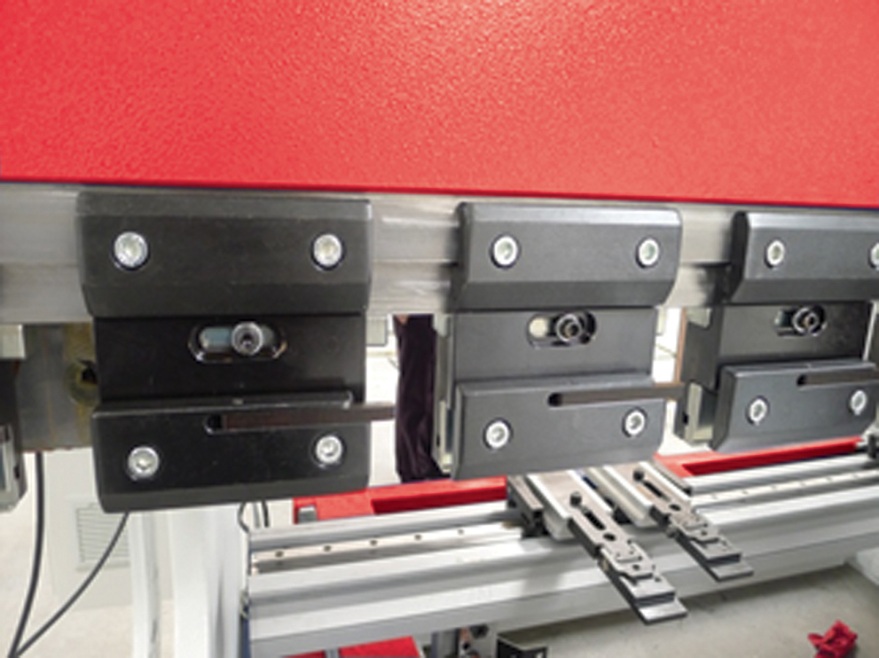

КОМПЛЕКТ СЕКЦИОННЫХ ДЕРЖАТЕЛЕЙ

Для пуансонов с устройством быстрого крепления, тип Amada/Promecam.

НИЖНИЙ ЗАЖИМ

Под евро инструмент = 60 мм.

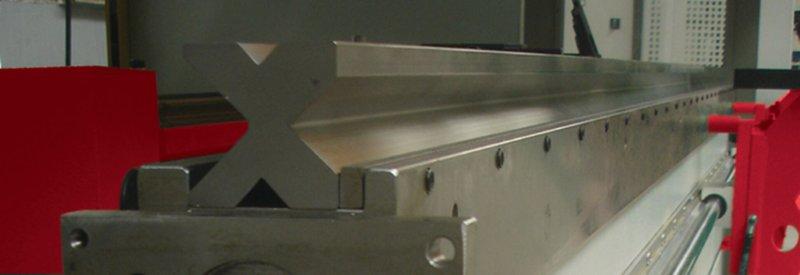

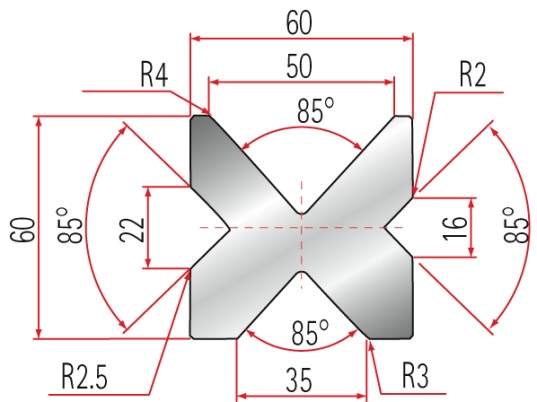

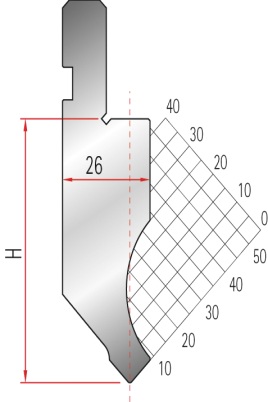

ПУАНСОН EUROSTAMP ES 1260 И МАТРИЦА EUROSTAMP ES 2067 (ИТАЛИЯ)

Индукционно закаленный HRC 52-58.

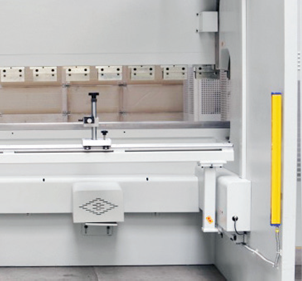

БОКОВЫЕ ОГРАЖДЕНИЯ БЕЗОПАСНОСТИ

C автоматическим отключением, задний световой барьер.

ПОДВЕСНОЙ ПУЛЬТ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНАЯ НОЖНАЯ ПЕДАЛЬ
ИНДИКАТОР УРОВНЯ И ТЕМПЕРАТУРЫ МАСЛА

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Марки Bosh-Rexroth/Hoerbieger.

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА И СИСТЕМА БЕЗОПАСНОСТИ МАРОК TELEMECHANIQUE, SIEMENS, MERLINGERINLEGRAND
АВТОМАТИЧЕСКАЯ СИСТЕМА ЗАЩИТЫ ОТ ПЕРЕГРУЗОК
400 В, 50 ГЦ, 3-Х ФАЗНЫЙ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

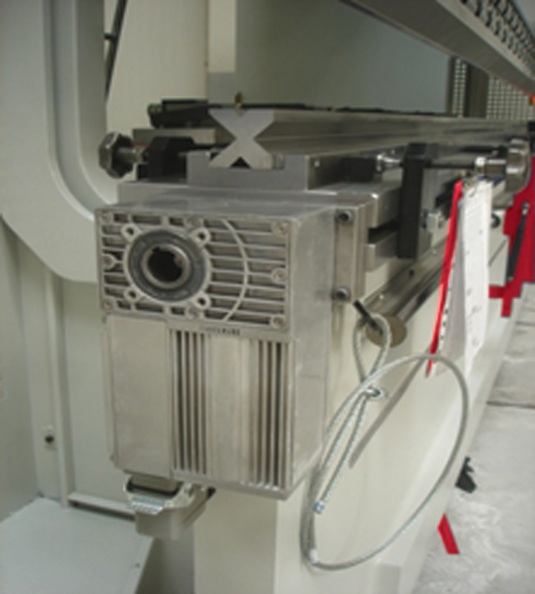

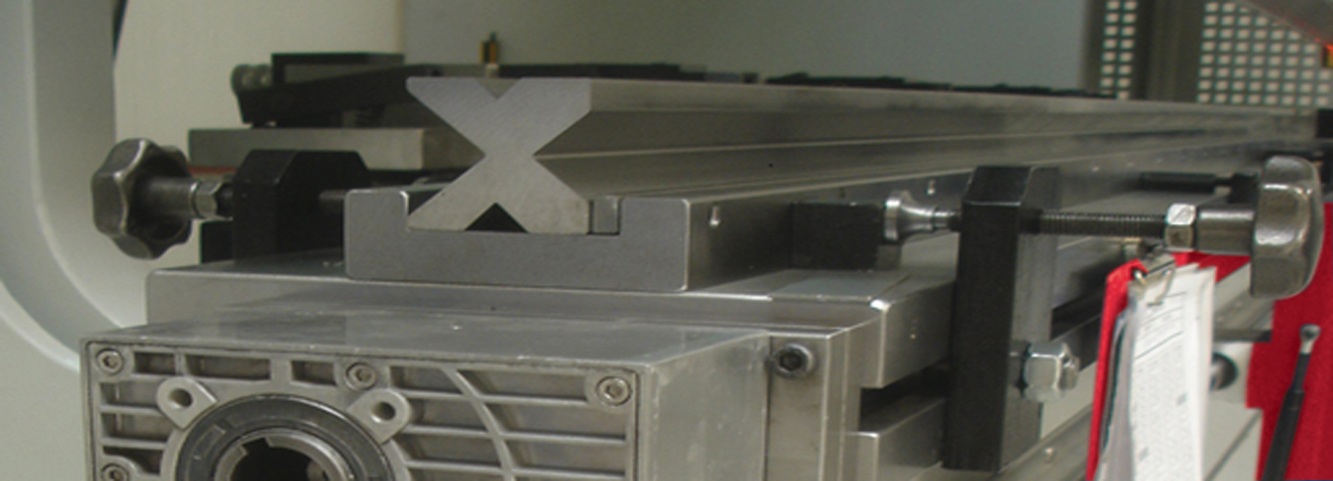

СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА

С ручным управлением.

СИСТЕМА КОМПЕНСАЦИИ ПРОГИБА

Моторизированная, управляемая ЧПУ.

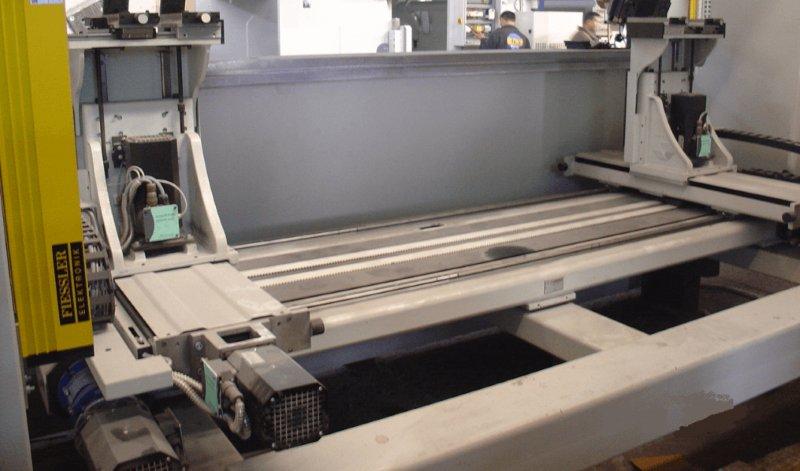

РАЗЛИЧНЫЕ КОНФИГУРАЦИИ ЗАДНИХ УПОРОВ

  • 2 оси управляются ЧПУ (Х, R);
  • 4 оси управляются ЧПУ (Х, R, Z1, Z2);
  • 6 осей управляются ЧПУ (Х1, X2, R1, R2, Z1, Z2).
ДОПОЛНИТЕЛЬНЫЕ ПАЛЬЦЫ ЗАДНЕГО УПОРА

УВЕЛИЧЕНИЕ ХОДА

Заднего упора - 1000 мм.

ЧПУ: DELEM/CYBELEC/ESA

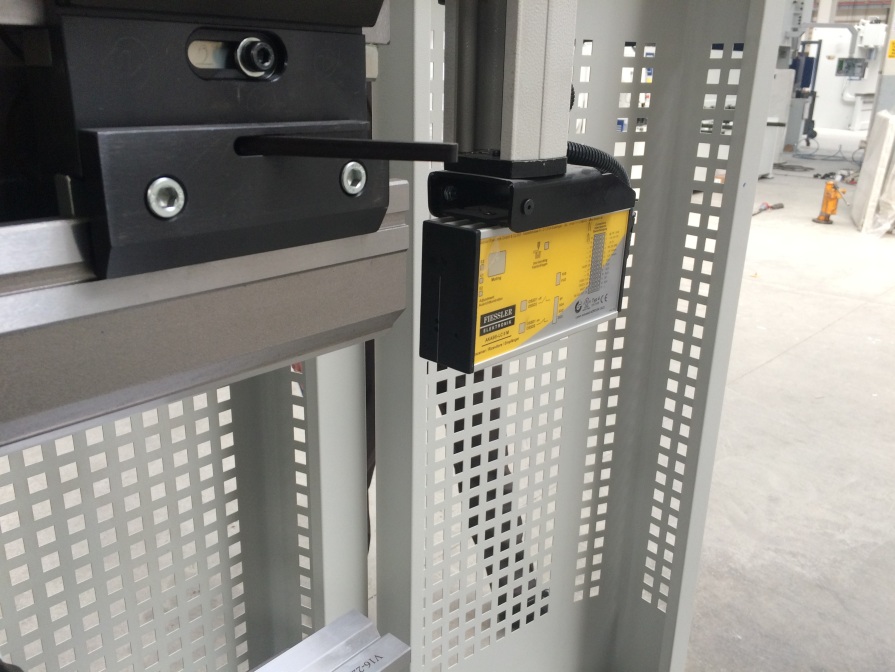

ЛАЗЕРНЫЕ И СВЕТОВЫЕ СИСТЕМЫ ЗАЩИТЫ

ШИРОКИЙ СТОЛ

Для установки многоручьевых матриц.

МАСЛООХЛАДИТЕЛЬ

Серия TPB

40 - 1250 60 - 2100 60 - 2600 100 - 2600

Усилие, т

40 60 60 100

Рабочая длина, мм (А)

1250 2100 2600 2600

Расстояние между стойками, мм (B)

1100 1600 2150 2150

Ход траверсы, мм (C)

260 260 260 260

Раскрытие, мм (J)

465 465 465 465

Зев, мм (D)

400 400 400 400

Высота стола, мм (E)

905 905 925 925

Ход заднего упора, мм (X)

750 750 750 750

Скорость перемещения траверсы, мм/с
(Подвода, Рабочая, Возврата)

120 x 9 / 100 120 x 10 x 120 120 x 10 x 120 120 x 10 x 120

Объем масла, л

95 110 110 110

Мощность двигателя, кВт

4 4 5,5 7,5

Габаритные размеры:

Длина, мм

3320 3820 4370 4380

Ширина, мм

2580 2585 2650 2760

Высота, мм

2150 2150 2150 2200

Вес, кг

3400 4850 5300 6150


Серия TPB

100 - 3100 135 - 3100 175 - 3100 220 - 3100

Усилие, т

100 135 175 220

Рабочая длина, мм (А)

3100 3100 3100 3100

Расстояние между стойками, мм (B)

2600 2600 2600 2600

Ход траверсы, мм (C)

260 260 260 260

Раскрытие, мм (J)

465 465 465 465

Зев, мм (D)

400 400 400 400

Высота стола, мм (E)

940 975 975 975

Ход заднего упора, мм (X)

750 750 750 750

Скорость перемещения траверсы, мм/с
(Подвода,Рабочая,Возврата)

120 x 10 x 120 120 x 10 x 120 120 x 10 x 120 110 x 10 x 120

Объем масла, л

180 180 180 290

Мощность двигателя, кВт

7,5 11 15 18,5

Габаритные размеры:

Длина, мм

4830 4850 4865 4880

Ширина, мм

2780 2835 2835 2895

Высота, мм

2200 2315 2400 2430

Вес, кг

6450 7300 8550 10 800


Серия TPB

270 - 3100 320 - 3100 135 - 3700 175 - 3700

Усилие, т

270 320 135 175

Рабочая длина, мм (А)

3100 3100 3700 3700

Расстояние между стойками, мм (B)

2600 2600 3200 3200

Ход траверсы, мм (C)

260 260 260 260

Раскрытие, мм (J)

465 465 465 465

Зев, мм (D)

400 400 400 400

Высота стола, мм (E)

985 985 980 980

Ход заднего упора, мм (X)

750 750 750 750

Скорость перемещения траверсы, мм/с
(Подвода, Рабочая, Возврата)

100 x 10 x 120 100 x 91 x 20 120 x 10 x 120 120 x 10 x 120

Объем масла, л

290 290 180 180

Мощность двигателя, кВт

22 22 11 15

Габаритные размеры:

Длина, мм

4900 4920 5450 5450

Ширина, мм

3000 2965 2845 2830

Высота, мм

2455 2480 2315 2400

Вес, кг

12 600 14 200 8600 10 200


Серия TPB

220 - 3700 320 - 3700 135 - 4100 175 - 4100

Усилие, т

220 320 135 175

Рабочая длина, мм (А)

3700 3700 4100 4100

Расстояние между стойками, мм (B)

3200 3200 3200 3200

Ход траверсы, мм (C)

260 260 260 260

Раскрытие, мм (J)

465 465 465 465

Зев, мм (D)

400 400 400 400

Высота стола, мм (E)

1000 1000 980 980

Ход заднего упора, мм (X)

750 750 750 750

Скорость перемещения траверсы, мм/с
(Подвода, Рабочая, Возврата)

110 x 10 x 120 100 x 9 x 120 120 x 10 x 120 120 x 10 x 120

Объем масла, л

290 290 180 180

Мощность двигателя, кВт

18,5 22 11 15

Габаритные размеры:

Длина, мм

5480 5520 5450 5460

Ширина, мм

2975 3060 2845 2900

Высота, мм

2430 2445 2315 2400

Вес, кг

12 000 15 100 9650 11 000


Серия TPB

220 - 4100 270 - 4100 320 - 4100 400 - 4100

Усилие, т

220 270 320 400

Рабочая длина, мм (А)

4100 4100 4100 4100

Расстояние между стойками, мм (B)

3200 3200 3200 3200

Ход траверсы, мм (C)

260 260 260 310

Раскрытие, мм (J)

465 465 465 550

Зев, мм (D)

400 400 400 500

Высота стола, мм (E)

1000 1000 1000 1000

Ход заднего упора, мм (X)

750 750 750 750

Скорость перемещения траверсы, мм/с
(Подвода, Рабочая, Возврата)

110 x 10 x 120 100 x 10 x 120 100 x 9 x 120 90 x 8,5 x 90

Объем масла, л

290 290 290 370

Мощность двигателя, кВт

18,5 22 22 30

Габаритные размеры:

Длина, мм

5480 5500 5520 5560

Ширина, мм

2975 3030 3060 3075

Высота, мм

2430 2455 2445 2585

Вес, кг

12 500 14 700 16 300 22 000


Серия TPB

500 - 4100 220 - 4300 270 - 4300 320 - 4300

Усилие, т

500 220 270 320

Рабочая длина, мм (А)

4100 4300 4300 4300

Расстояние между стойками, мм (B)

3200 3700 3700 3700

Ход траверсы, мм (C)

310 260 260 260

Раскрытие, мм (J)

550 465 465 465

Зев, мм (D)

500 400 400 400

Высота стола, мм (E)

850 1045 1050 1075

Ход заднего упора, мм (X)

750 750 750 750

Скорость перемещения траверсы, мм/с
(Подвода, Рабочая, Возврата)

80 x 10 x 80 110 x 10 x 120 100 x 10 x 120 100 x 9 x 120

Объем масла, л

550 290 290 290

Мощность двигателя, кВт

37 18,5 22 22

Габаритные размеры:

Длина, мм

6000 6000 6000 6000

Ширина, мм

3200 3020 3070 3150

Высота, мм

2650 2430 2455 2445

Вес, кг

26 100 14 100 15 600 17 200


Серия TPB

220 - 5100 270 - 5100 320 - 5100 400 - 5100

Усилие, т

220 270 320 400

Рабочая длина, мм (А)

5100 5100 5100 5100

Расстояние между стойками, мм (B)

4200 4200 4200 4200

Ход траверсы, мм (C)

260 260 310 260

Раскрытие, мм (J)

465 465 465 550

Зев, мм (D)

400 400 400 500

Высота стола, мм (E)

1000 1100 1170 1200

Ход заднего упора, мм (X)

750 750 750 750

Скорость перемещения траверсы, мм/с
(Подвода, Рабочая, Возврата)

110 x 10 x 120 110 x 10 x 120 100 x 9 x 120 90 x 8,5 x 90

Объем масла, л

290 290 290 410

Мощность двигателя, кВт

18,5 22 22 30

Габаритные размеры:

Длина, мм

6500 6500 6500 6500

Ширина, мм

3100 3150 3200 3300

Высота, мм

2430 2455 2445 2585

Вес, кг

17 900 20 400 22 800 26 000


Серия TPB

220 - 6100 320 - 6100 400 - 6100 500 - 6100 600 - 6100

Усилие, т

220 320 400 500 600

Рабочая длина, мм (А)

6100 6100 6100 6100 6100

Расстояние между стойками, мм (B)

5100 5100 5100 5100 5100

Ход траверсы, мм (C)

260 260 310 310 360

Раскрытие, мм (J)

465 465 550 550 600

Зев, мм (D)

400 400 500 500 600

Высота стола, мм (E)

1000 1050 850 850 850

Ход заднего упора, мм (X)

750 750 750 750 750

Скорость перемещения траверсы, мм/с
(Подвода, Рабочая, Возврата)

110 x 10 x 120 100 x 9x 120 90 x 8,5 x 90 80 x 10 x 80 75 x 9,5 x 90

Объем масла, л

400 400 400 550 550

Мощность двигателя, кВт

18,5 22 30 37 45

Габаритные размеры:

Длина, мм

7500 7500 8050 8100 8150

Ширина, мм

3000 3050 3650 3950 4300

Высота, мм

2430 2445 2585 2650 3300

Вес, кг

23 000 25 000 32 500 41 000 51 500
