Зона обработки, мм:
X - 1220 - 2080, Y - 2440 - 4100, Z - 300
Шпиндель: 5,5 - 7,0 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: ручная
Вес: 1400 - 2200 кг
Преимущества 2
• Шпиндели 5,5 - 7 кВт с воздушным охлаждением
• Вакуумный насос в комплекте
Модель
24AVT5 NEW

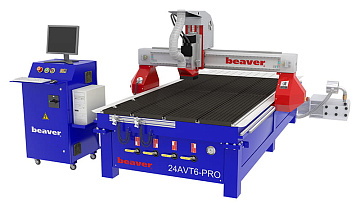

24AVT6 PRO

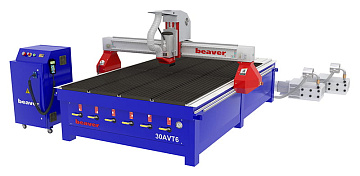

30AVT6

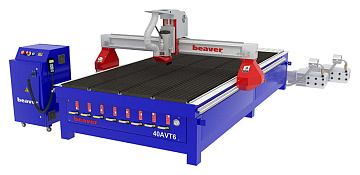

40AVT6
Параметры обработки:
Размеры вакуумного стола, мм
1220 x 2440
1220 x 2440
2080 x 3000
2050 x 4000
Размер зоны обработки, мм
1220 x 2440
1220 x 2440
2080 x 3100
2080 x 4100
Перемещение по оси Z, мм
300*
300
300
300
Тип рабочего стола
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Комбинированный вакуумный с «Т»- пазами крепления
Шпиндель:
Мощность шпинделя, кВт
5,5
7
5,5
5,5
Частота вращения шпинделя, об/мин
0 - 18 000
0 - 24 000
0 - 18 000
0 - 18 000
Тип охлаждения шпинделя
Воздушное
Воздушное
Воздушное
Воздушное
Тип цанги
ER32
ER32
ER32
ER32
Макс. посадочный диаметр инструмента, мм
20
20
20
20
Тип смены инструмента
Ручная
Ручная
Ручная
Ручная
Перемещения:
Тип передачи по осям X, Y
Косозубая шестерня-рейка
Косозубая шестерня-рейка
Косозубая шестерня-рейка
Косозубая шестерня-рейка
Тип передачи по оси Z
ШВП
ШВП
ШВП
ШВП
Скорость рабочего хода, м/мин
0 - 15**
0 - 15**
0 - 15**
0 - 15**
Скорость холостого хода, м/мин
0 - 25
0 – 25
0 – 25
0 – 25
Тип электродвигателей
Шаговые
Шаговые
Шаговые
Шаговые
Коммуникации:
Диаметр патрубка аспирации, мм
200
200
200
200
Расход сжатого воздуха, л/мин
-
200
-
-
Напряжение, В
380
380
380
380
Частота тока, Гц
50
50
50
50
Общая установленная мощность, кВт
12,4
13,9
17,7
15
Общие характеристики:
Размеры рабочего стола, мм
1260 x 2500
1260 x 2500
2200 x 3300
2200 x 4300
Тип датчика калибровки инструмента
Ручной
Ручной
Ручной
Ручной
Мощность вакуумного насоса, кВт
4,0
4
4,0 x 2 шт.
4,0 x 2 шт.
Производительность вакуумного насоса, м³/ч
160
160
160 x 2 шт.
160 x 2 шт.
Система управления
NK105
NC studio
NK105
NK105
Габаритные размеры:
Длина, мм
3140
3140
3700
4700
Ширина, мм
2130
2130
2270
2270
Высота, мм
1250
1250
1930
1930
Вес, кг
1400
1400
2000
2200
* опционально возможно изготовление станка с ходом по оси Z до 300 мм и более
** данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т.д.
