Европа
Макс. сечение заготовки: 400 х 2300 мм
Количество шпинделей: 4 шт.
Макс. скорость подачи: 18 м/мин
Мощность: 148 кВт
Вес: 23 000 кг
• Обработка большого сечения
• Возможность строгания гнуто-клееной балки
• Плавающие боковые шпиндели
• Тяжелая рама
НАЗНАЧЕНИЕ:

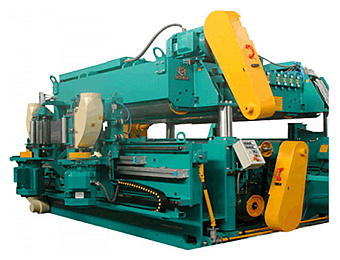

Тяжелый универсальный строгальный станок с инновационной системой подготовки инструмента предназначен для высококачественной обработки клееных деревянных несущих конструкций больших сечений.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок с большой шириной обработки для строгания прямых или гнутых балок широкоформатных инженерных конструкций.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| | ФИКСИРОВАННЫЙ РАБОЧИЙ СТОЛ С ТОЧНОЙ РЕГУЛИРОВКОЙ МЕХАНИЗМА ПОДЪЕМА И ОПУСКАНИЯ ПРИЖИМНЫХ ТРАВЕРС Желаемая толщина устанавливается при помощи регулируемого блока управления. подъем-опускание осуществляется по 4-м цилиндрическими, хромированными направляющим, Ø = 120 мм. | |
| | РАБОЧИЙ СТОЛ ОСНАЩЕН СМЕННЫМИ ЖЕСТКИМИ ХРОМИРОВАННЫМИ ПЛИТАМИ СТОЛА | |

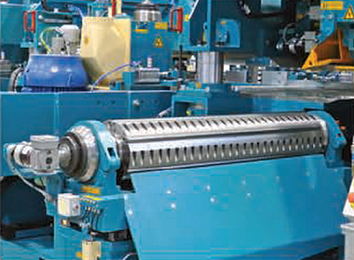

| | ГОРИЗОНТАЛЬНЫЕ СТРОГАЛЬНЫЕ ВАЛЫ (МОНОБЛОК ПО ВСЕЙ ШИРИНЕ) ОСНАЩЕНЫ ПРЯМЫМИ НОЖАМИ | |
| | ВЕРТИКАЛЬНЫЕ СУППОРТА СО СМЕННЫМИ РЕЖУЩИМИ ВАЛАМИ LEDINEK | |
| | 4 БОКОВЫХ СУППОРТА ДЛЯ СНЯТИЯ ФАСКИ | |
| | ПЛАВАЮЩИЙ БОКОВОЙ ШПИНДЕЛЬ | |
| | ПОДАЮЩИЕ РОЛИКИ С НАСЕЧКОЙ | |
| НА СТАНКЕ УСТАНОВЛЕНО ЗАТОЧНОЕ УСТРОЙСТВО, КОТОРОЕ ПОЗВОЛЯЕТ ЗАТАЧИВАТЬ СТРОГАЛЬНЫЕ НОЖИ НА СТРОГАЛЬНОМ ВАЛУ. Наличие данного заточного устройства позволяет увеличить производительность данного станка за счет сокращения времени на подготовку инструмента. | ||
| СИСТЕМА ПОДАЧИ МАТЕРИАЛА ОСНАЩЕНА ИНВЕРТОРОМ, КОТОРЫЙ ПОЗВОЛЯЕТ ПЛАВНО РЕГУЛИРОВАТЬ СКОРОСТЬ ПОДАЧИ, КОТОРАЯ МОЖЕТ БЫТЬ УСТАНОВЛЕНА В СООТВЕТСТВИИ С ТОЛЩИНОЙ И КАЧЕСТВОМ ЗАГОТОВКИ. Безотказная подача обеспечивается 4-мя синхронизированными подающими роликами большого диаметра. | ||
| ВЕРХНИЕ И НИЖНИЕ ПОДАЮЩИЕ ВАЛЫ ИМЕЮТ КАРДАННЫЙ ПРИВОД, ЧТО УПРОЩАЕТ УХОД ЗА СТАНКОМ. Такая схема подачи является наиболее надежной и обеспечивает непрерывное и стабильное продвижение заготовок во время работы. | ||
| ПЕРВАЯ ПАРА ПОДАЮЩИХ РОЛИКОВ (ВЕРХНИЙ И НИЖНИЙ) СО СПИРАЛЬНОЙ НАСЕЧКОЙ, С ХРОМИРОВАННЫМ ПОКРЫТИЕМ. ДИАМЕТР РОЛИКОВ 240 ММ | ||
| ВТОРАЯ ПАРА ПРОТЯГИВАЮЩИХ РОЛИКОВ (ВЕРХНИЙ И НИЖНИЙ) РАСПОЛАГАЕТСЯ ПОСЛЕ СТРОГАЛЬНОГО ВАЛА. Ролики гладкие, хромированные, диаметр 240 мм. Перед строгальным валом установлены подпрессованные сегменты, управляемые пневматически, что обеспечивает отсутствие сколов обрабатывающих материалов. | ||
| ЖЕЛАЕМАЯ ТОЛЩИНА УСТАНАВЛИВАЕТСЯ ПРИ ПОМОЩИ РЕГУЛИРУЕМОГО БЛОКА УПРАВЛЕНИЯ. Подъем-опускание осуществляется по 4-м цилиндрическими, хромированными направляющим, Ø = 120 мм. | ||
*Опции по запросу
